使用74HC595D GPIO控制8颗LED发光二极管

芯片概述

74HC595和74HC595D 电气特性

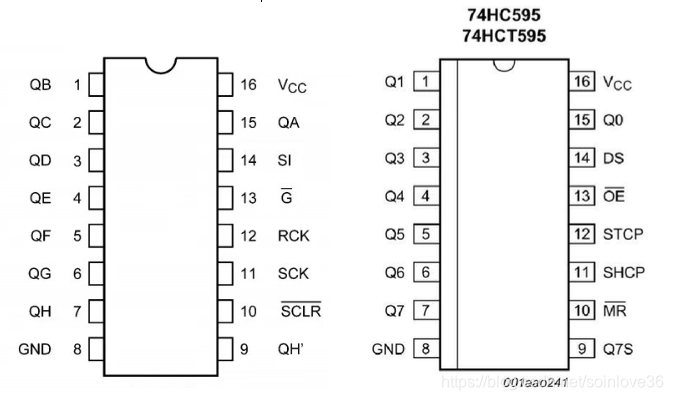

管脚定义（左：74HC595D 右：74HC595）

管脚符号	管脚序号	管脚含义	备注
QA	15	并行数据输出	接独立的LED发光二极管
QB	1	并行数据输出	接独立的LED发光二极管
QC	2	并行数据输出	接独立的LED发光二极管
QD	3	并行数据输出	接独立的LED发光二极管
QE	4	并行数据输出	接独立的LED发光二极管
QF	5	并行数据输出	接独立的LED发光二极管
QG	6	并行数据输出	接独立的LED发光二极管
QH	7	并行数据输出	接独立的LED发光二极管
GND	8	接地端	接树莓派的GND引脚
Vcc	16	电源正极输入	接树莓派的5V电源正极引脚
SI	14	串行数据输入	控制数据的输入。一般接树莓派定义好的GPIO引脚来接收树莓派的高低电平数据
G	13	输出使能控制端	是否要将数据输出到QA~QH引脚上
RCK	12	存储寄存器（锁存器）时钟输入	是否要将移位寄存器中的数据拷贝到存储寄存器（锁存器）中。一般接树莓派定义好的GPIO引脚来接收树莓派的数据实现上升沿
SCK	11	移位寄存器时钟输入	决定何时把SI引脚的数据存入移位寄存器中。一般接树莓派定义好的GPIO引脚来接收树莓派的数据实现上升沿
SCLR	10	移位寄存器清零输入	决定是否要重置所有的寄存器到初始状态。
QH’	9	串行数据输出	接下一个74HC595D的SI引脚实现串联

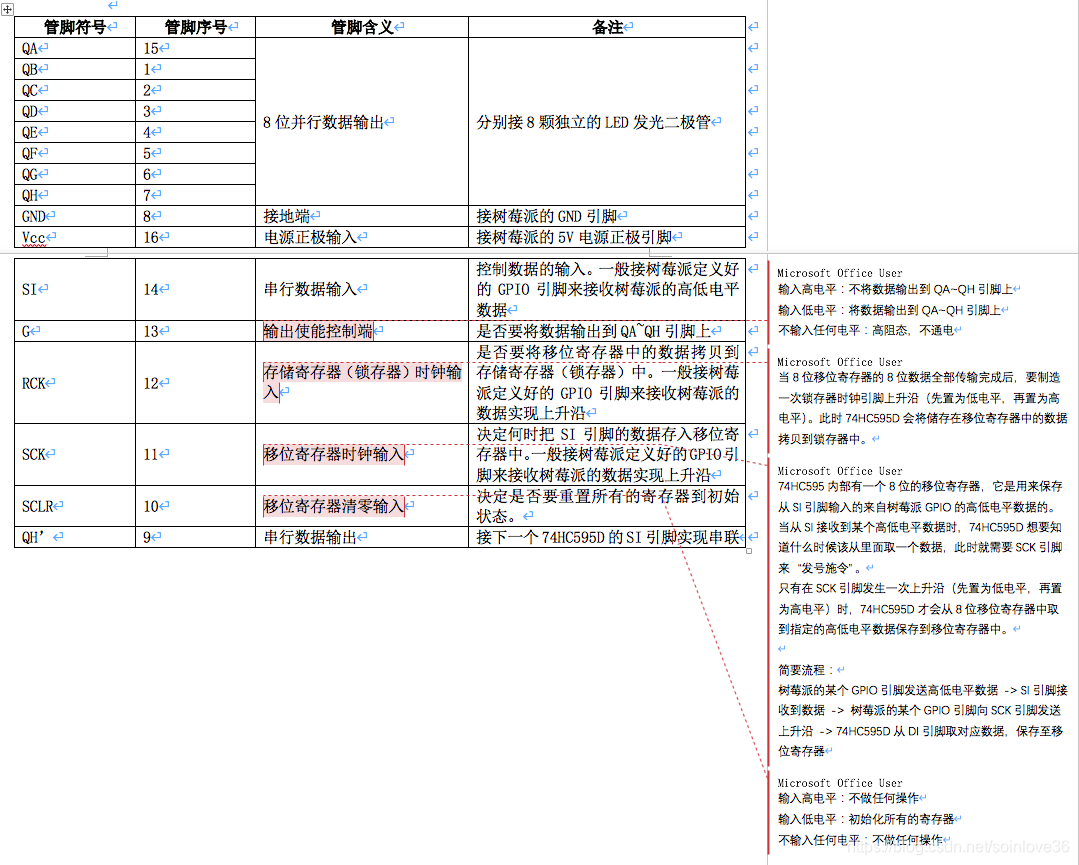

补充表格注释：

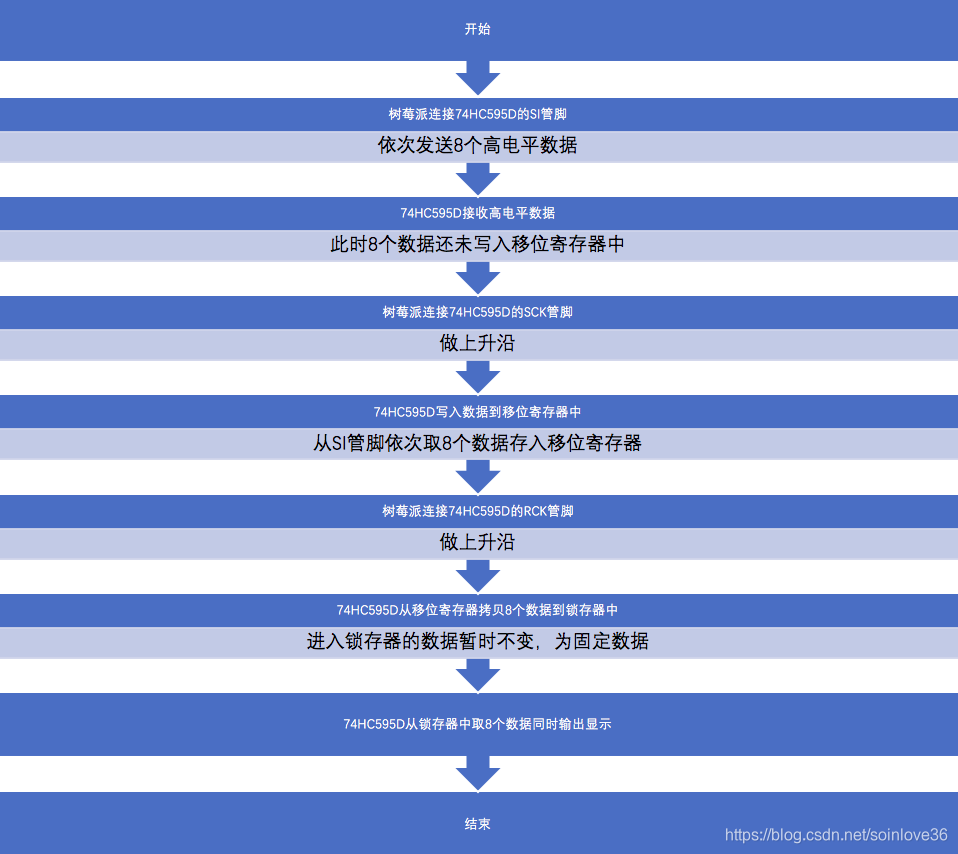

树莓派控制74HC595D流程原理图

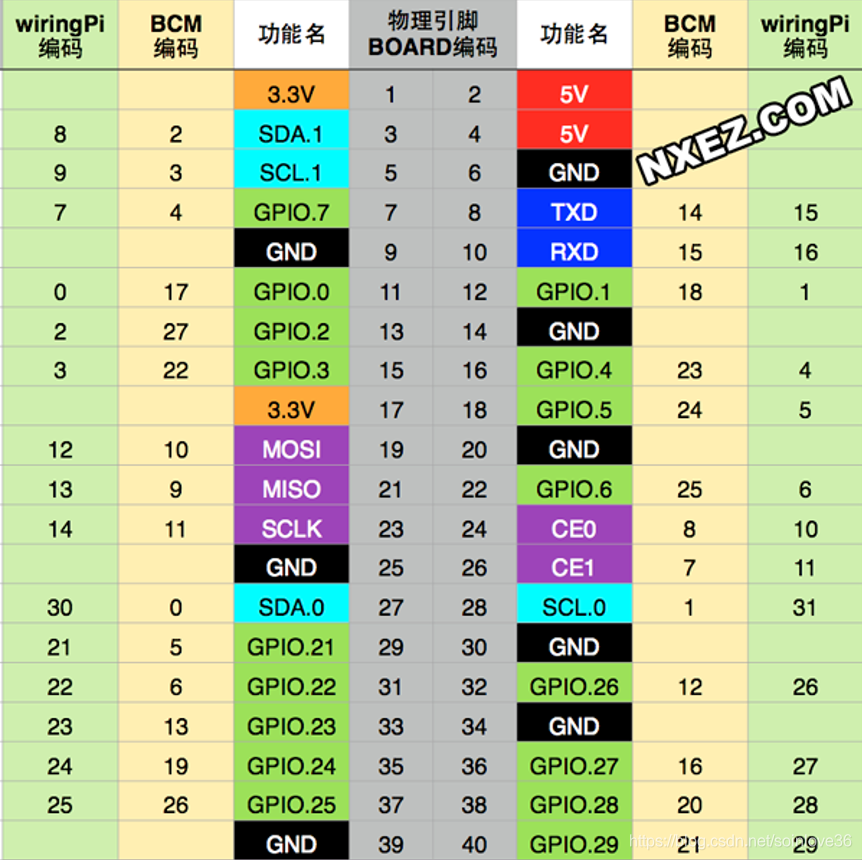

树莓派GPIO

管脚定义

实验

使用74HC595D扩展树莓派GPIO点亮8个LED二极管

电路图

注意点：

1. 74HC595D的编号为14的管脚（SI）接树莓派GPIO 1管脚（物理管脚：12）

2. 74HC595D的编号为12的管脚（RCK）接树莓派GPIO 4管脚（物理管脚：16）

3. 74HC595D的编号为11的管脚（SCK）接树莓派GPIO 5管脚（物理管脚：28）

4. 74HC595D的编号为13的管脚（G）接树莓派GPIO 6管脚（物理管脚：22）

5. LED发光二极管和74HC595D的GND接地端在线路设计上可以共用，无需再接树莓派的其他GND引脚

效果

执行C程序后，会看到LED灯切换亮灭，切换时间为1秒。

程序：

https://gitee.com/stevejrong1024/raspberry-traffic.git

文件：

74hc595d-control.c

遗留问题

1. 当执行完一个“开关灯for循环”后，8位数据都传输完毕，数据也都拷贝到锁存器中输出，但有时LED会不亮，有时却正常。
