STM32F103控制WS2812 5050RGB灯

已于 2023-04-17 10:19:57 修改
阅读量1.1w 收藏 104
点赞数 8
分类专栏： STM32单片机 文章标签： stm32 单片机 c语言
于 2021-05-07 13:55:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/songyulong8888/article/details/116490677
版权
本文介绍了WS2812智能LED光源的特性，包括内置信号整形、256级亮度调节、1677万种颜色显示、串行级联接口及远距离传输能力。还展示了如何使用C语言编程控制单个像素和整帧，并演示了流水灯效果的实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

WS2812智能外控集成LED光源：

  • 控制电路与RGB芯片集成在一个5050封装的元器件中，构成一个完整的外空像素点。
  • 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。
  • 内置上电复位和掉电复位电路。
  • 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真彩色显示，扫描频率不低于400Hz/S。
  • 串行级联接口，能通过一根信号线完成数据的接收与解码。
  • 任意两点传输距离在不超过5米是无需增加任何电路。
  • 当刷新速率30帧/秒时，低速模式级联数不小于512点，高速模式不小于1024点。
  • 数据发送速度可达800Kbps。
  • 光的颜色高度一致，性价比高。

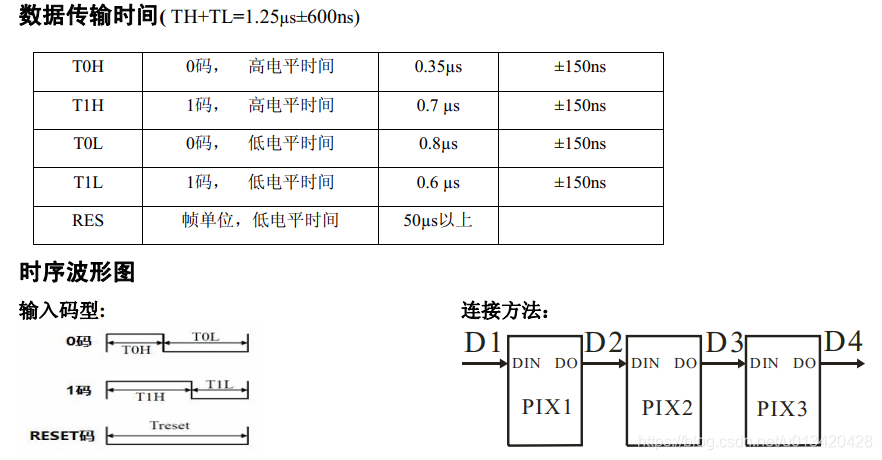

    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

/*
 * ws2812.h
 *
 *  Created on: May 6, 2021
 *      Author: song'yu'long
 */

#ifndef INC_WS2812_H_
#define INC_WS2812_H_
#include <stdio.h>

#define COLOR_BLACK		(0x000000)
#define COLOR_WHITE		(0xffffff)
#define COLOR_RED		(0xff0000)
#define COLOR_GREEN		(0x00ff00)
#define COLOR_YELLOW	(0x0000ff)


void ws2812_onepixel(unsigned int color);
void ws2812_oneframe(void);

void ws2812_waterflow(void);
#endif /* INC_WS2812_H_ */

/*
 * ws2812.c
 *
 *  Created on: May 6, 2021
 *      Author: song'yu'long
 */

#include "gpio.h"
#include "ws2812.h"
#include "main.h"

#define DIN_PORT	GPIOB		//5050RGB WS2812-DIN Port
#define DIN_PIN		GPIO_PIN_9  //5050RGB WS2812-DIN Pin

#define LEDS_NUM	(9)
unsigned int rgbflow[][LEDS_NUM]={
	{COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW},
	{COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED},
	{COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED},
	{COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED},
	{COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN},
	{COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN},
	{COLOR_YELLOW,COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN},
	{COLOR_YELLOW,COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW},
	{COLOR_YELLOW,COLOR_RED,COLOR_RED,COLOR_RED,COLOR_GREEN,COLOR_GREEN,COLOR_GREEN,COLOR_YELLOW,COLOR_YELLOW},
};





/*
 * @brief nop延时
 */
void delay_xnop(int x)
{
	while(x--)
	{
		asm("nop");
	}
}

/*
 * @brief WS2812 写入一个像素颜色
 * @param color:颜色RGB值#RRGGBB, 如0xff0000红色
 * @return none
 */
void ws2812_onepixel(unsigned int color)
{
	// WS2812 颜色数据格式 G7~G0,R7~R0,B7~B0， RGB=>GRB
	unsigned int tmp = (((color&0x00ff00)<<8)|((color&0xff0000)>>8)|(color&0xff));

	// T0H 0码，高电平时间 	0.35us	±150ns
	// T0L 0码，低电平时间	0.80us	±150ns
	// T1H 1码，高电平时间 	0.70us	±150ns
	// T1L 1码，低电平时间	0.60us	±150ns
	// RES 帧单位，低电平时间 	50us以上

	// 注意：因使用STM32库函数操作GPIO，满足不了最小电平反转时间，后来改为寄存器操作即可满足！STM32  8MHz晶振，72MHz主频。
	int i=0;
	for(i=23; i>=0; i--)
	{
		if ((tmp>>i)&0x01) {
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;
			delay_xnop(6);

			DIN_PORT->BRR = DIN_PIN;
			delay_xnop(1);

		} else {
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;
			DIN_PORT->BSRR = DIN_PIN;

			DIN_PORT->BRR = DIN_PIN;
			DIN_PORT->BRR = DIN_PIN;
			DIN_PORT->BRR = DIN_PIN;
		}
	}
}


/*
 * @brief WS2812 写入一个帧间隔
 * @param none
 * @note  DIN Low  RES:>50us
 * @return none
 */
void ws2812_oneframe(void)
{
	HAL_GPIO_WritePin(DIN_PORT, DIN_PIN, GPIO_PIN_RESET);
	delay_xnop(500);
}

void ws2812_waterflow(void)
{
	int i=0,j=0;
	for (i=0; i<(sizeof(rgbflow)/sizeof(rgbflow[0])); i++)
	{
		for(j=0; j<LEDS_NUM; j++)
		{
			ws2812_onepixel(rgbflow[i][j]);
		}
		ws2812_oneframe();
		HAL_Delay(60);
	}
}


/* USER CODE END Header_StartDefaultTask */
void StartDefaultTask(void *argument)
{
  /* USER CODE BEGIN StartDefaultTask */
  /* Infinite loop */
  for(;;)
  {
	  // 流水灯测试9LED
	  ws2812_waterflow();

#if 0
	//TODO:UPDATE RGB LED
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_oneframe();
	osDelay(500);


	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_oneframe();
	osDelay(500);


	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0x0000ff);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0xff0000);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_onepixel(0x00ff00);
	ws2812_oneframe();
	osDelay(500);
#endif

  }
  /* USER CODE END StartDefaultTask */
}

main.h和gpio.h是IDE配置工具自动生成的：

main.h

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.h
  * @brief          : Header for main.c file.
  *                   This file contains the common defines of the application.
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2021 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */
/* USER CODE END Header */

/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __MAIN_H
#define __MAIN_H

#ifdef __cplusplus
extern "C" {
#endif

/* Includes ------------------------------------------------------------------*/
#include "stm32f1xx_hal.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Exported types ------------------------------------------------------------*/
/* USER CODE BEGIN ET */

/* USER CODE END ET */

/* Exported constants --------------------------------------------------------*/
/* USER CODE BEGIN EC */

/* USER CODE END EC */

/* Exported macro ------------------------------------------------------------*/
/* USER CODE BEGIN EM */

/* USER CODE END EM */

/* Exported functions prototypes ---------------------------------------------*/
void Error_Handler(void);

/* USER CODE BEGIN EFP */

/* USER CODE END EFP */

/* Private defines -----------------------------------------------------------*/
/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */

#ifdef __cplusplus
}
#endif

#endif /* __MAIN_H */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

gpio.h

/**
  ******************************************************************************
  * @file    gpio.h
  * @brief   This file contains all the function prototypes for
  *          the gpio.c file
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2021 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under Ultimate Liberty license
  * SLA0044, the "License"; You may not use this file except in compliance with
  * the License. You may obtain a copy of the License at:
  *                             www.st.com/SLA0044
  *
  ******************************************************************************
  */
/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef __GPIO_H__
#define __GPIO_H__

#ifdef __cplusplus
extern "C" {
#endif

/* Includes ------------------------------------------------------------------*/
#include "main.h"

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* USER CODE BEGIN Private defines */

/* USER CODE END Private defines */

void MX_GPIO_Init(void);

/* USER CODE BEGIN Prototypes */

/* USER CODE END Prototypes */

#ifdef __cplusplus
}
#endif
#endif /*__ GPIO_H__ */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/
