嵌入式RTSP转RTMP设备说明

RTSP转RTMP 推流器

目录

1 设备介绍
2 使用界面
3 状态显示
4 Onvif设备发现
5 云台控制
6 分屏直播
7 录像回放
8 通道设置
9 系统设置
10 设备输出HLS视频流

##1. 设备介绍

本设备是武汉市迅思维科技有限公司开发生产的RTSP-RTMP协议双向互转推流器设备，可应用于RTSP转RTMP推流，是一款多功能，多场景的视频推流设备。
###首次使用
使用[设备搜索助手]搜索修改设备IP，设备默认IP 192.168.0.15

##1. 使用界面

本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。

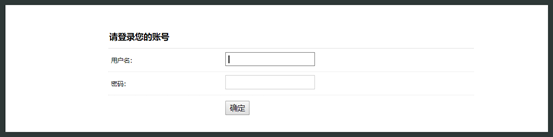

本设备默认出厂IP地址为192.168.0.15，可使用本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书），使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图：

图1

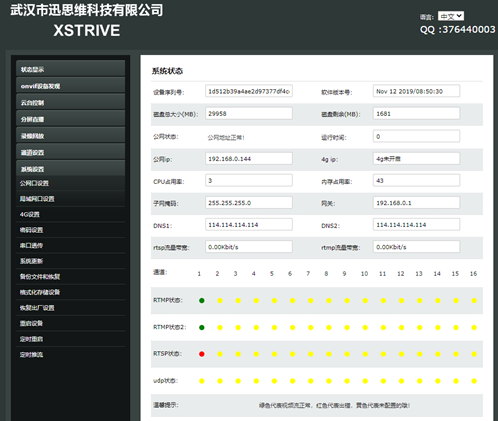

输入用户名和密码，初始默认用户名：admin  密码：admin ，点击确定即可进入设备配置界面。设备配置界面分为两个窗口，左侧为功能设置窗口，右侧为功能内容窗口，如下图：

图2

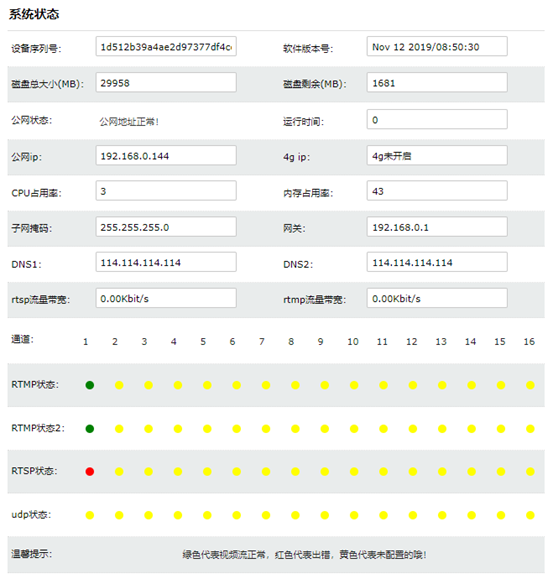

##1. 状态显示

配置界面首页显示设备器运行状态，如下图：

图3
注：rtsp流量不要超过硬件的最大能力！！！
#CPU占用率不能高于90%。

#2.1 界面介绍

状态显示功能用于显示系统当前的运行状态，包括软件版本号、网络信息、rtsp/rtmp实时带宽信息、运行时间、CPU和内存占用率以及通道运行状态。

#2.2 通道运行状态指示灯介绍

在运行状态页面可查看所有通道的运行状态，运行状态分为三种颜色。

绿色：代表正常。

黄色：代表未配置。

红色：代表出错。

#2.3. Onvif设备发现

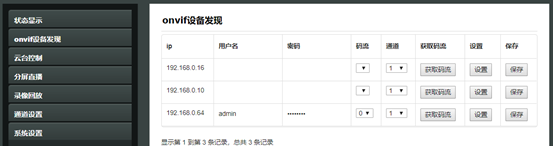

本设备兼容所有支持ONVIF协议的IPC摄像头，点击左侧点击Onvif设备发现，设备会列出同一局域网内同一网段的支持onvif协议的IPC设备，如下图：

图4
码流0 对应摄像头主码流（分辨率最高，码率较大，一般用于局域网直播），码流1对应摄像头辅码流（分辨率低，码率低，一般用于公网直播）
如果总网络上行带宽有限，建议使用辅码流，且码率设置为256Kbps～512Kbps 帧率设置为15

注:如果onvif设备发现这里检索不出设备，检查下摄像头集成协议中的onvif协议是否开启了，添加对应的管理账户。

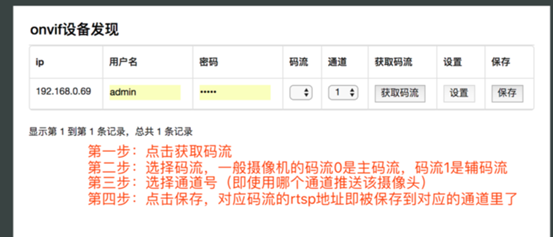

#3. 网络摄像头rtsp码流获取

在onvif设备发现列表中选择需要添加的IPC，输入IPC的用户名和密码，点击获取码流。获取码流成功后，在对应IPC的码流下拉窗口中会显示IPC的码流号，如0、1、2等。大多数IPC支持多码流输出，通常IPC的主码流号为码流0，辅码流号为码流1。一般我们选择主码流即码流0。
如图

图5
注：海康摄像头获取rtsp流地址填写的用户名密码是onvif协议中设置的登录用户名密码（onvif的用户名密码，跟摄像头web登录界面的密码不是同一个密码）。

#4. 通道号设置

选择码流号后，需要选择与该码流相对应的通道号，即使用哪个通道推送该IPC的码流，选择完毕后，点击保存按钮，对应码流的RTSP地址即被保存到对应的通道中，被该通道使用。

#5. 云台控制

本设备兼容所有支持Onvif协议的云台控制，可用于控制带云台的IPC摄像机。选择相应的通道号，即可对与通道号相对应的IPC摄像机进行云台控制，如下图：

图6

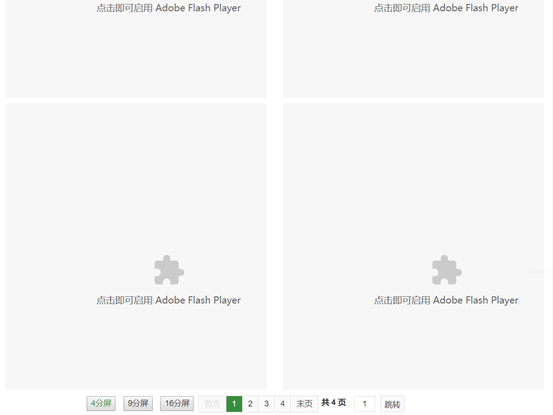

#6. 分屏直播

分屏直播功能支持同时多通道同时直播，可选择4分屏、9分屏和16分屏设置。分屏直播以通道号为显示顺序，从通道1开始一次排列，一页不够时自动向后页排列，可在下方分页按钮选择进入对应页面。

图7

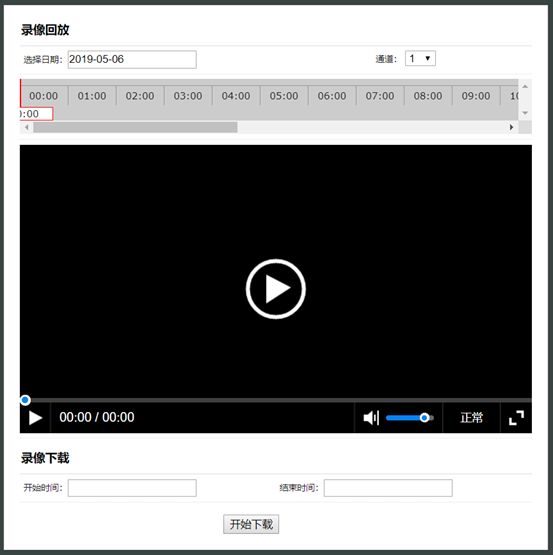

#7. 录像回放

录像回放功能需本地存储支持，如SD卡、硬盘等，仅限部分型号设备支持。本功能支持视频流存储、回放和视频下载功能。

通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。

图8

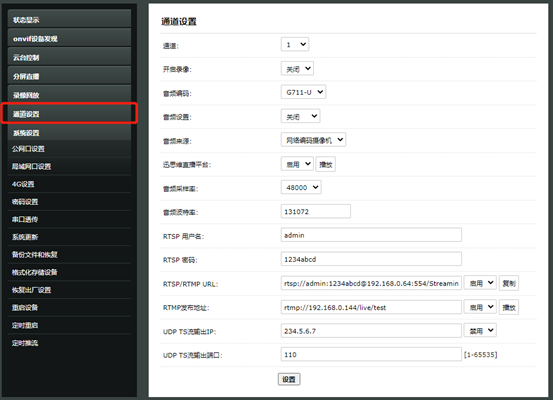

#8. 通道设置

通道设置用于设置指定通道的TSP/RTMP推流拉流地址、是否开启录像等功能设置，以通道1为利，介绍RTSP转RTMP推流设置。

图9

##8.1 通道号选择
通道下拉列表用于选择需要设置的通道号，根据型号不同，支持的通道数有16、20、40和100路等。
开启录像功能用于设置是否开启该通道的录像存储功能。
音频编码用于选择RTSP视频流中的音频编码方式，可选G711-U/G711-A/ACC，必须选择正确的编码格式才能正常推流。（注：16路推流器仅支持音频编码为G711-U/G711-A的rtsp视频流，20路及以上推流器支持三种音频编码方式）。
音频设置开关用于设置音频开关，如rtsp视频流不带音频，必须关闭音频设置。
音频来源用于设置音频来源，可选网络编码摄像机和本地模拟音频。当网络编码摄像机不带音频，但希望推流后视频携带音频信息，可选择音频来源为本地模拟音频。
音频采样率必须设置为与RTSP视频源中音频采样率一致，才能正常推流，音频波特率，建议使用默认设置。
注：开启音频前，请查看网络摄像机的两个音频参数
1：编码方式，目前支持的有G711-A/G711-U/AAC
2：采样率 ，8000/16000/32000/44100/48000等等
确定好音频参数后，在推流器上填入对应的参数即可

##8.2 RTSP 用户名和密码：
请输入RTSP流地址的用户名和密码，IPC视频流请输入IPC的用户名和密码。

##8.3 RTSP/RTMP URL:

若使用RTSP转RTMP功能，此处地址为onvif设备发现获取的RTSP地址，无需进行更改，有些网络摄像头onvif协议存在兼容性问题，搜素不到设备或者无法获取码流时，可手动输入网络摄像头的rtsp地址。手动输入rtsp地址前，请先用播放器，如VLC等验证rtsp视频流可正常播放。
海康大华rtsp地址规则见：http://showdoc.xstrive.com/web/#/12?page_id=37

##8.4 迅思维直播平台：

本公司所有推流器均支持迅思维直播平台，用户需访问迅思维平台注册、绑定设备后方可启用。平台注册地址：platform.xstrive.com，邀请码为xstrive。平台文档参考：http://showdoc.xstrive.com/web/#/7?page_id=7

##8.5 RTMP发布地址：
用于rtmp推流的地址，参考流媒体平台后台的推流地址。推荐直接从平台复制推流地址。

##8.6 UDP TS流输出IP/端口：

用于设置UDP TS流的输出IP和端口。

##8.7 RTSP/RTMP互转设置示例：
以192.168.0.15和192.168.0.16两台设备为例，0.15设备使用RTSP转RTMP推流功能，0.16设备使用RTMP转RTSP拉流功能。

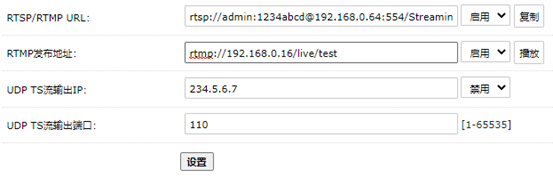

在实际部署过程中，0.15设备首先使用onvif设备发现功能搜索IPC摄像头获取RTSP码流，然后进入通道设置，RTSP/RTMP URL中会自动填入IPC摄像头的RTSP地址，在后方禁用/启用下拉菜单中选择启用。在下方RTMP发布地址中填入推流地址，我们使用0.15设备向0.16设备推流，此处填入0.16的推流地址：192.168.0.16/live/test，如下图：

RTSP转RTMP推流设置

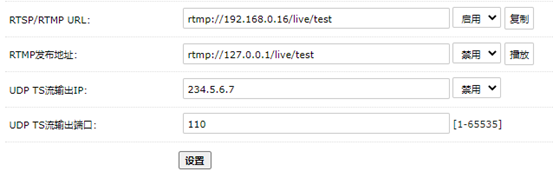

自此RTSP转RTMP推流设置已设置完毕，我们进入0.16进行RTMP转RTSP协议设置。使用Google浏览器打开0.16设备的管理界面，直接进入通道设置，对RTSP/RTMP URL进行设置。由于0.15设置的推流地址为192.168.0.16/live/test，为与之呼应，此处RTSP/RTMP URL地址我们应设置为相同的地址：192.168.0.16/live/test，以保证0.15向0.16推流成功，如下图：

###RTMP转RTSP设置

经过以上两个步骤，0.15的RTSP转RTMP功能和0.16的RTMP转RTSP功能均已设置完毕。0.15将IPC摄像头的RTSP流转为RTMP协议推送给0.16设备，0.16设备接收0.15推送的RTMP流，并将之转换为RTSP协议供RTSP拉流设备进行拉流。其中0.16即可输出RTMP流，也可输出RTSP流。

在以上示例中，我们均以通道1为例。0.16的通道1接收0.15通道1推送的RTMP码流，并同时输出RTMP和RTSP双码流。0.16的RTMP码流地址为rtmp://192.168.0.16/live/test，RTSP码流地址为rtsp://192.168.0.16/live/chn=0。

#9. 系统设置

系统设置用于配置设备的网络信息、系统更新、定时重启等功能。

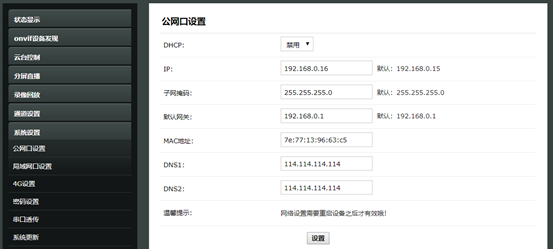

##9.1 公网口设置

用于设置设备的IP地址，可根据使用情况选择DHCP或手动设定IP地址。

注：当开启DHCP动态获取设备IP时，设备会从局域网内DHCP服务器获取IP地址，获取到后就会自动分配IP地址，如果获取不到IP地址时，就会被设置为默认的192.168.0.15。

##9.2 局域网口设置

此项设置仅限双网口设备，局域网口用于内网通信，公网口用于对外通信。

注：局域网口仅可设置IP和子网掩码，不可以设置DNS网关等等

##9.3 4G设置

仅限于支持4G的型号，用于设置4G上网账号和信息。

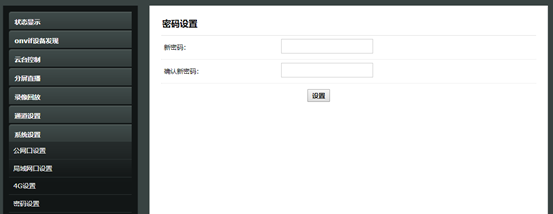

##9.4 密码设置

设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。

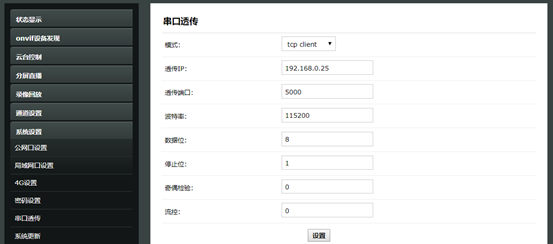

##9.5 串口穿透

仅限带串口的型号，目前仅支持TCP client模式。

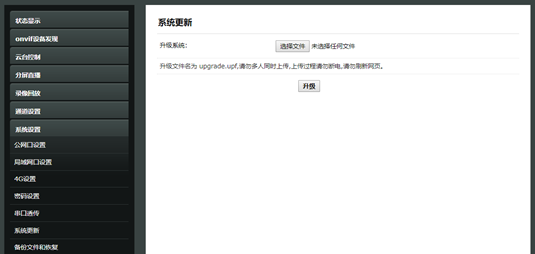

##9.6 系统更新

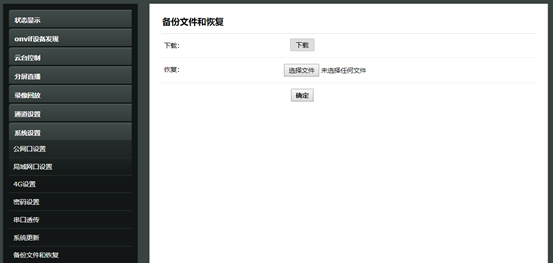

##9.7 备份文件和恢复

用于备份和恢复设备配置信息，可用户批量设置

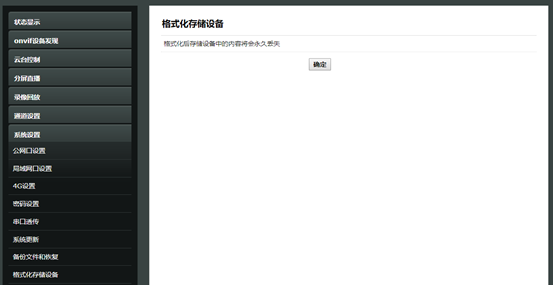

##9.8 格式化存储设备

用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号

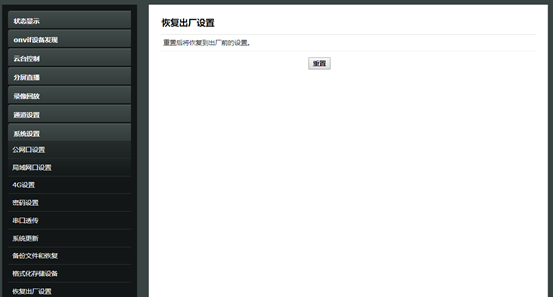

##9.9 恢复出厂设置

用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议备份现有设置信息。

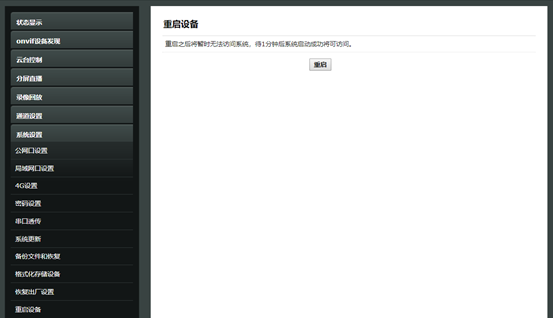

##9.10 重启设备

手动重启设备

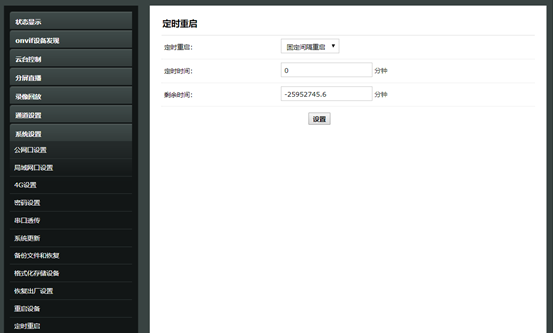

##9.11 定时重启

在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。
每日重启：
      选择此选项的时候，可以忽略下面剩余时间，定时时间参数。设备会固定在每天的23.05分重启
固定间隔重启
	  选择此选项的时候，需要设置定时时间参数，单位是分钟，譬如设置为60，那么设备会每隔60分钟重启一次，下方的剩余时间，意思是 离下次重启还有多少时间，显示负数代表设备会立刻重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）

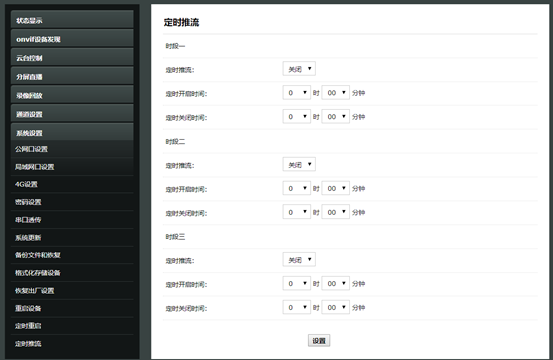

##9.12 定时推流

设置设备在设定的时间段内进行推流，目前支持六个时段设置。

开始推流时间：设置推流器开始推流的时间

结束推流时间：设置推流器结束推流的时间

##10 播放HLS流

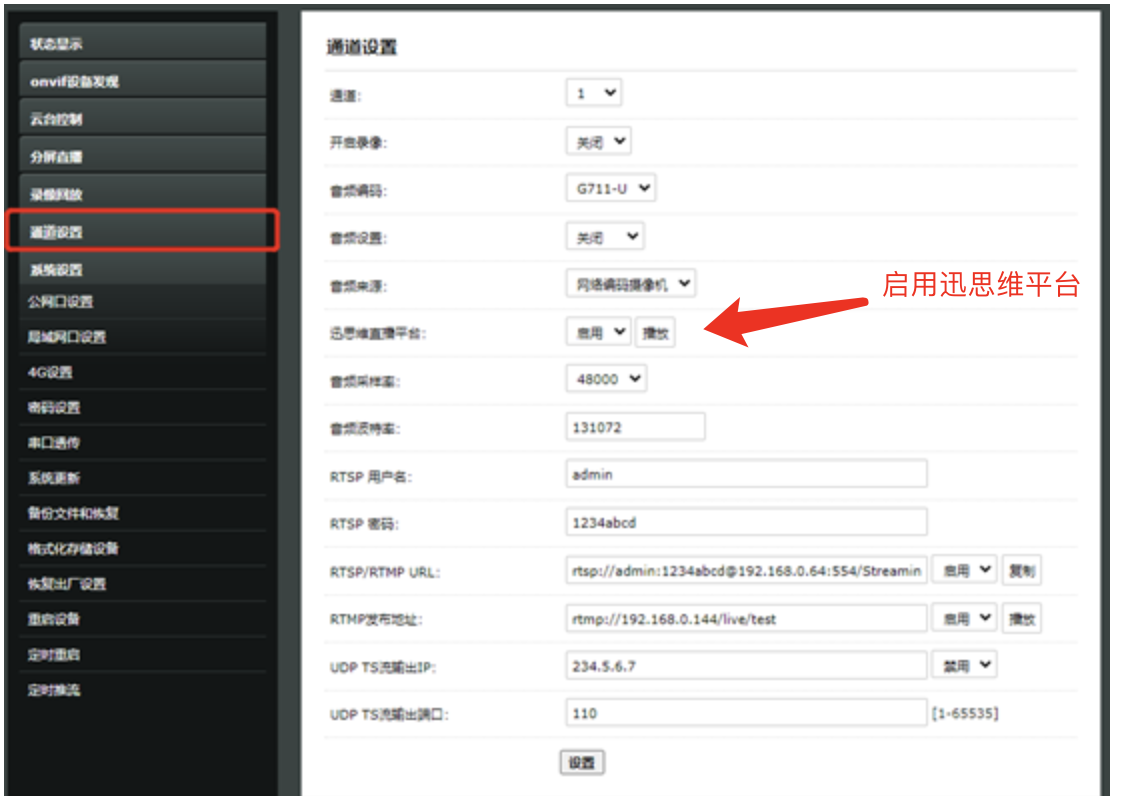

当选中的通道启用迅思维平台后：
1.该通道视频即可输出HLS视频流。HLS地址规则为 http://192.168.0.15/hlsram/live0/index.m3u8 （假设推流器IP为192.168.0.15）
可以使用vlc播放该hls地址，或者用下方的html代码来播放。
