跨阻放大器的设计

@[TOC]跨阻放大器

跨阻放大器是什么

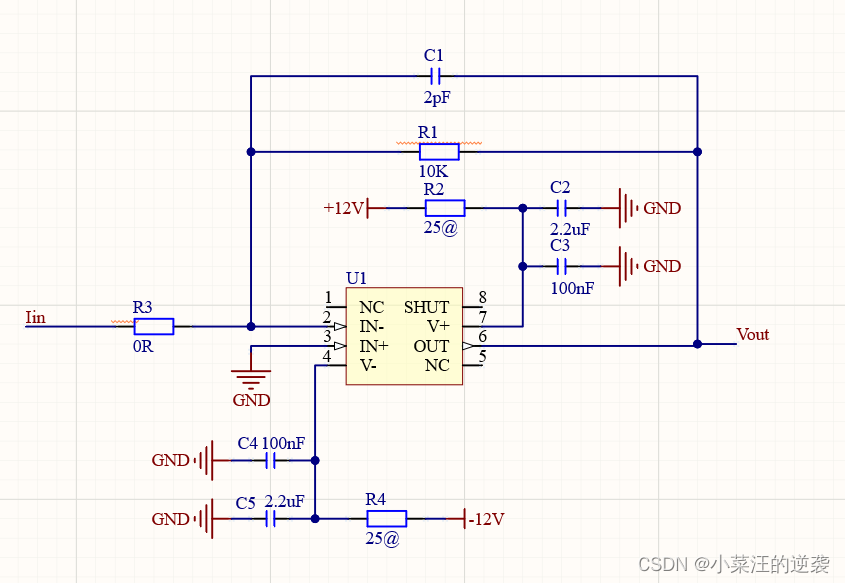

跨阻放大器 是一种将电流信号转化为电压信号的一种运算放大器，常用于光电转换

参数选择

如果需要对一个电流信号为0到50uA（I_min到I_max），需要带宽达到1Mhz的频率（f_p），需要输出的电压为0到5V（V_min到V_max）。
这是我们需要对放大器进行参数设计
电阻 R₁ = V_max-V_min / I_max

电容 C₁ ≤ 1 / 2πR₁f_pC₁ ≤ 1 / 2 x π x 100kΩ x 1Mhz ≈ 1.6f

计算使电路保持稳定所必需的运算放大器增益带宽
根据参数进行运算
GBW ＞C_i+C₁/2πR₁C₁²
