TYPE1码本 一【5G笔记】

UE根据高层配置信息及CSI测量结果，通过获取的预编码矩阵索引PMI，表示相关信道描述，在每层选择一个波束，并反馈对应的码本。上报的PMI指示UE推荐的索引值，基站做调度和预编码时，也可以不依据UE的反馈。

对于FDD，只能通过下行CSI测量获取PMI，对于TDD，可以根据信道互异性，从SRS上得到PMI信息，用于下行预编码。

【这里的层，和PDSCH 中导频的“流”的意思是一致的，一般记为layer，在学习码本的时候，多用Rank表示。】

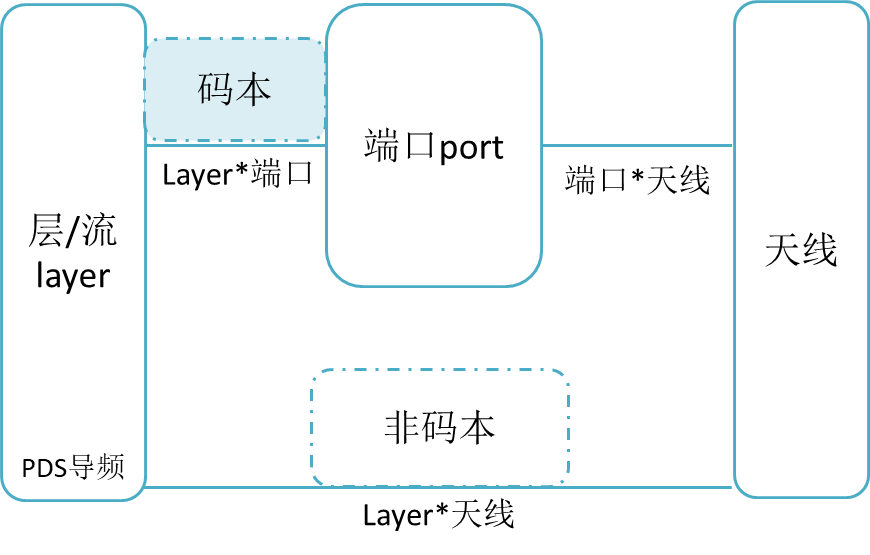

码本是一种赋形方式，如上图，位置处于层到端口之间，流上的数据根据码本进行预编码之后，要到5G 的下行基站端的物理天线上去，还要经过端口到天线的映射。

如果是非码本赋形，就是直接从流到天线。

type1码本，常规精度，单用户MIMO，支持层数较多，PMI反馈负荷相对开销较小。type2码本与之相对的，精度高，多用户MU-MIMO，支持层数少，PMI负荷开销较大。

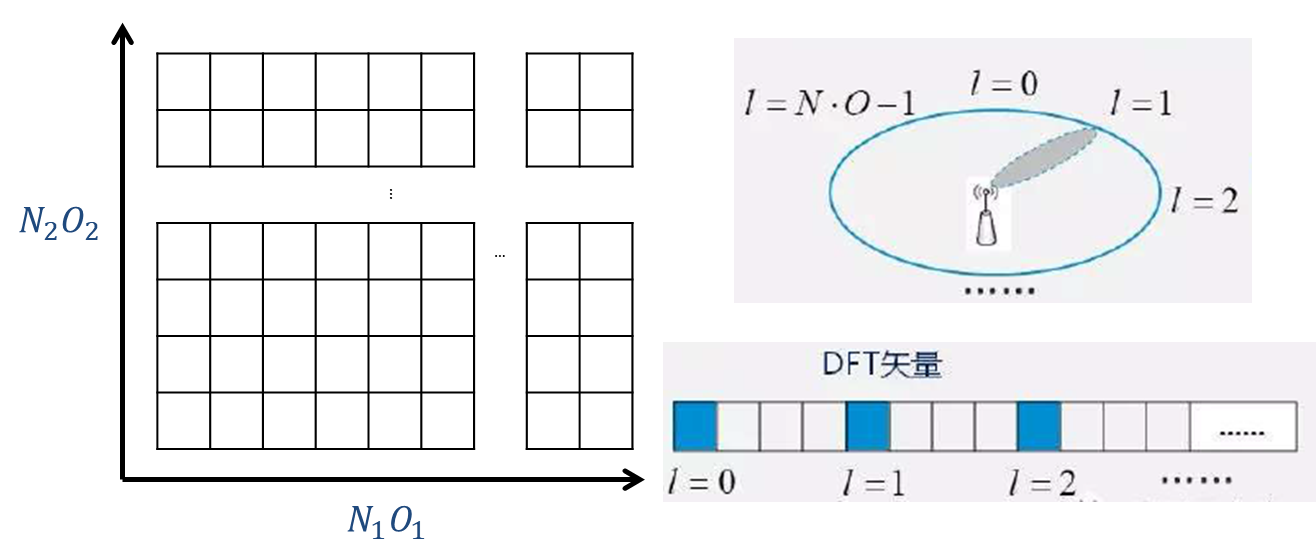

波束网格

对于给定的CSI-RS天线端口配置（，）以及过采样参数（，），形成纬度为（）的2DFT波束网格，网格中每一个波束对应一个码本。CSI-RS天线端口数量为2，系数2代表着两个极化方向。

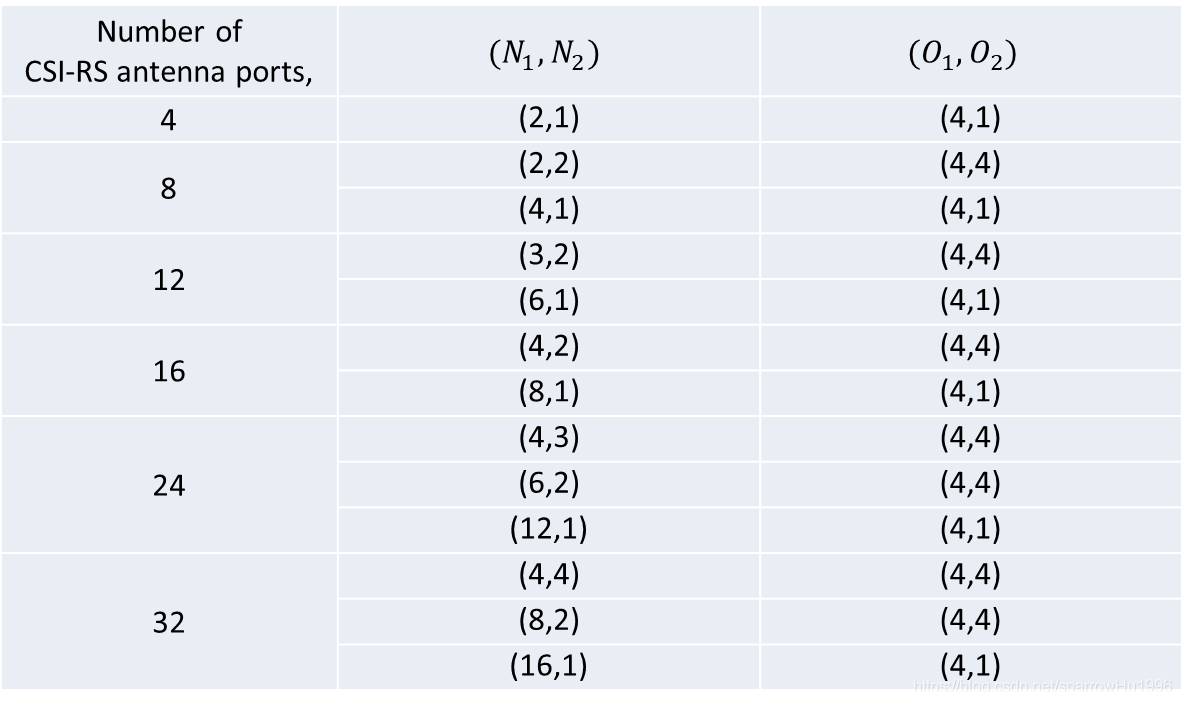

天线端口的具体配置如下

码本基本结构

，其中包含波束选择，包含相位因子及幅度因子。第一级码本基于对角块结构，每个对角块表示一个极化方向的波束组，由两个维度的波束分组进行克罗内克积而得。

单阵面single-panel 码本

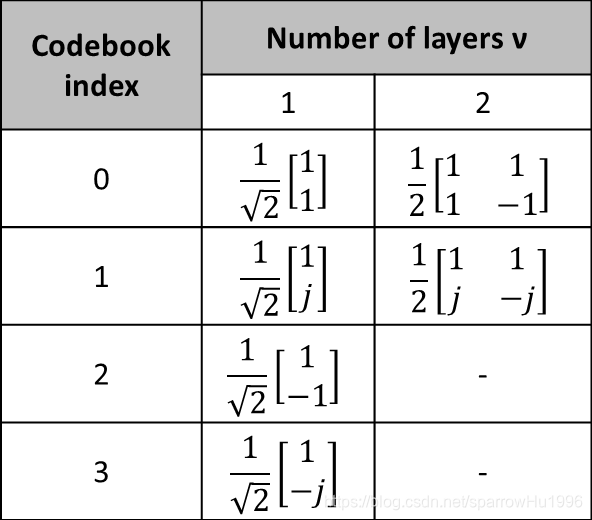

对于2天线端口，码本如下表，UE通过码本编号反馈对应码本。

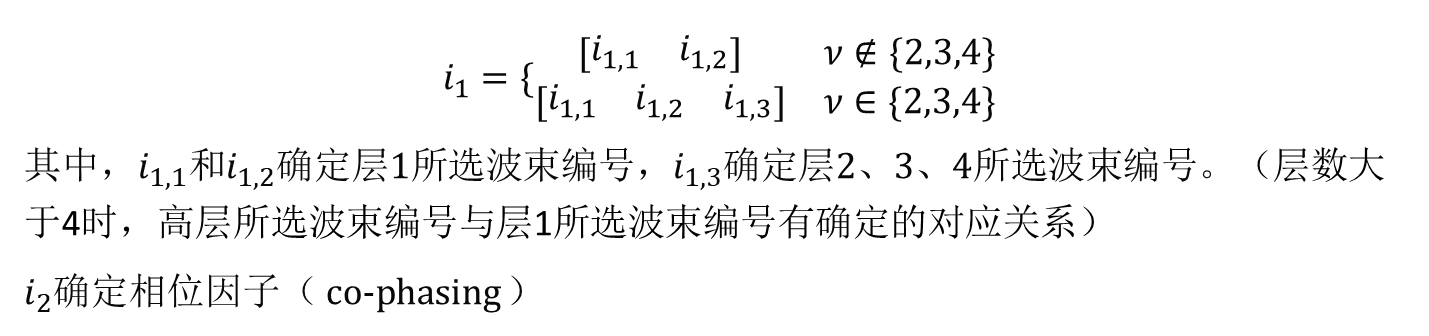

天线端口数目大于等于4时，通过两组参数和确定所选码本。

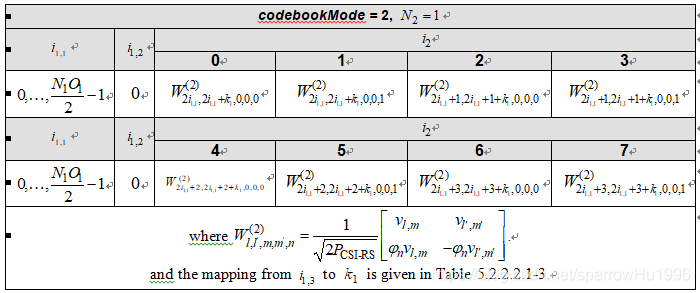

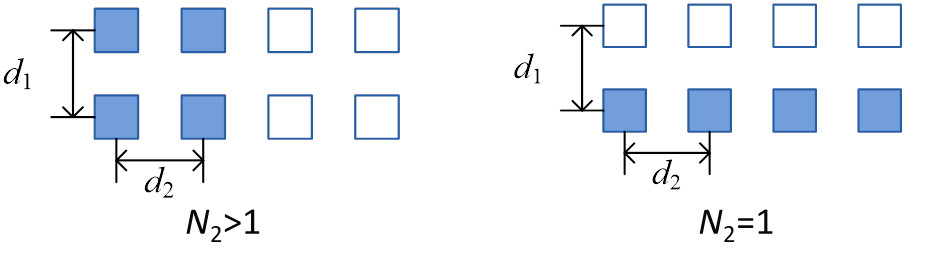

对于1~2层（rank）的码本，可以配置CodebookMode=1或2。CodebookMode=2时，波束选择为宽带+子带，和确定所选波束组，即在宽带上波束组保持固定，确定组内波束选择和相位因子，即在不同子带上可能选择组内不同波束。波束组如下，波束组间隔为2：

对于type1单阵面码本，记住基本形式：（即不同层间选择正交的DFT波束）

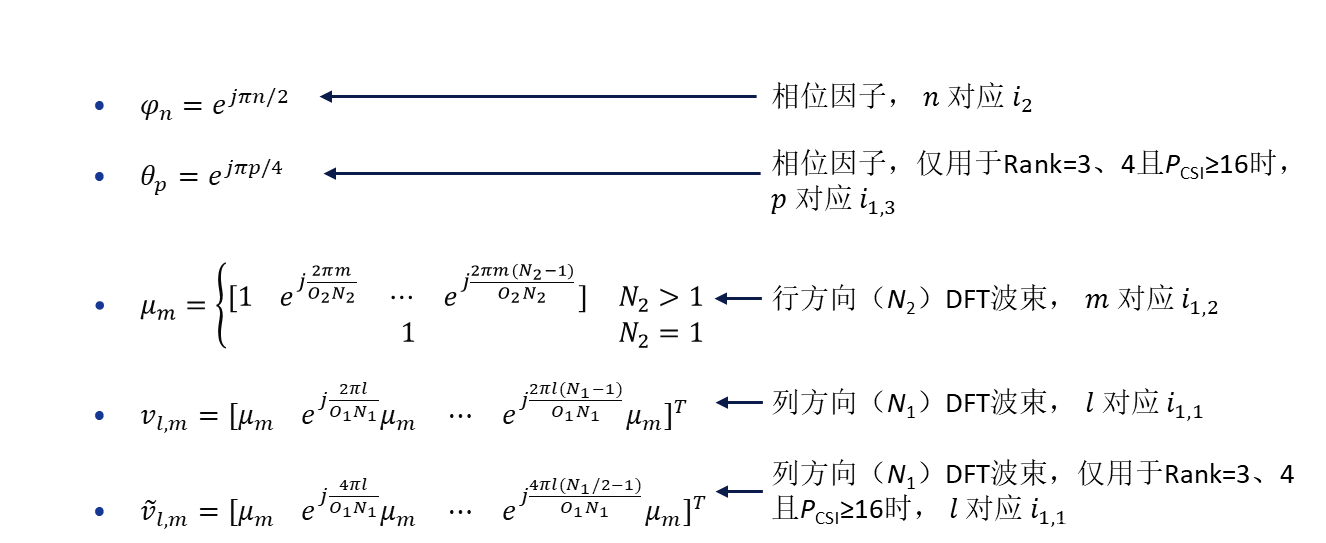

其中各部分的含义及计算公式如下

可以看到，码本的基本纬度：

列，表示层数。

行，基本形式中有两行，代表两个极化方向，基本形式码本中的每一个元素又有行，对应天线数。

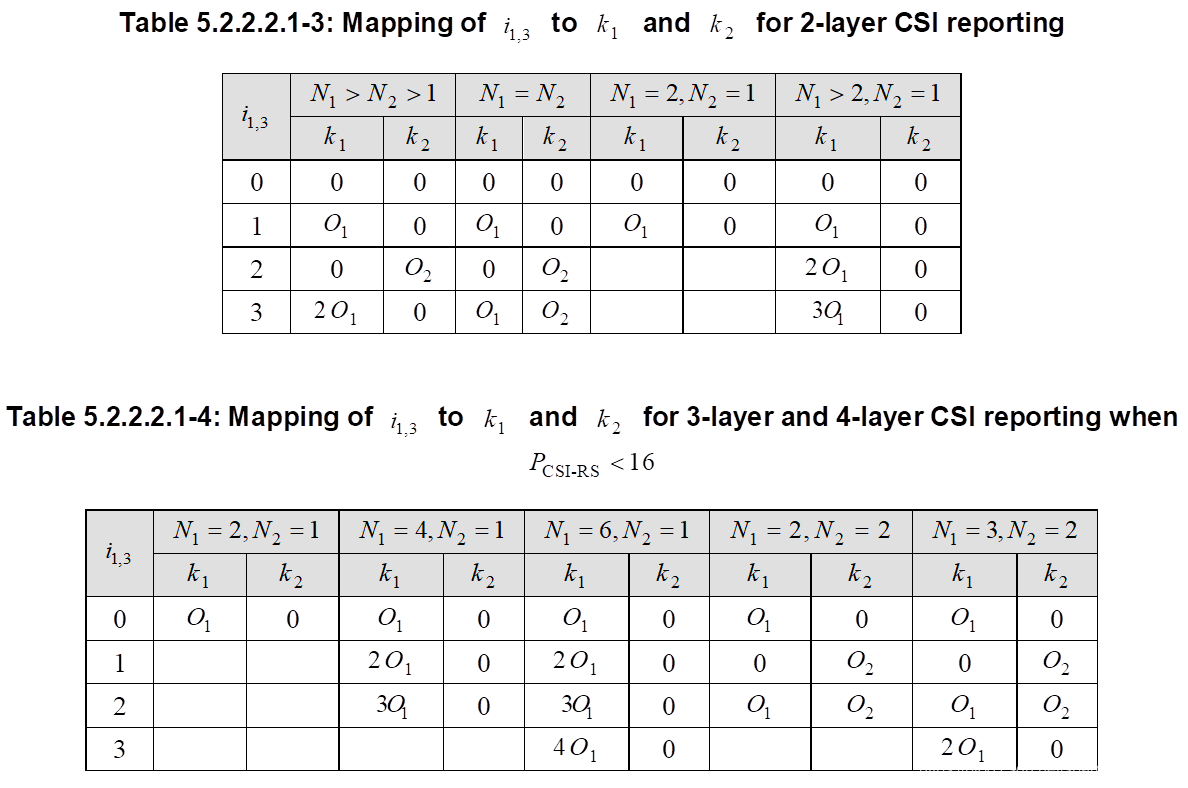

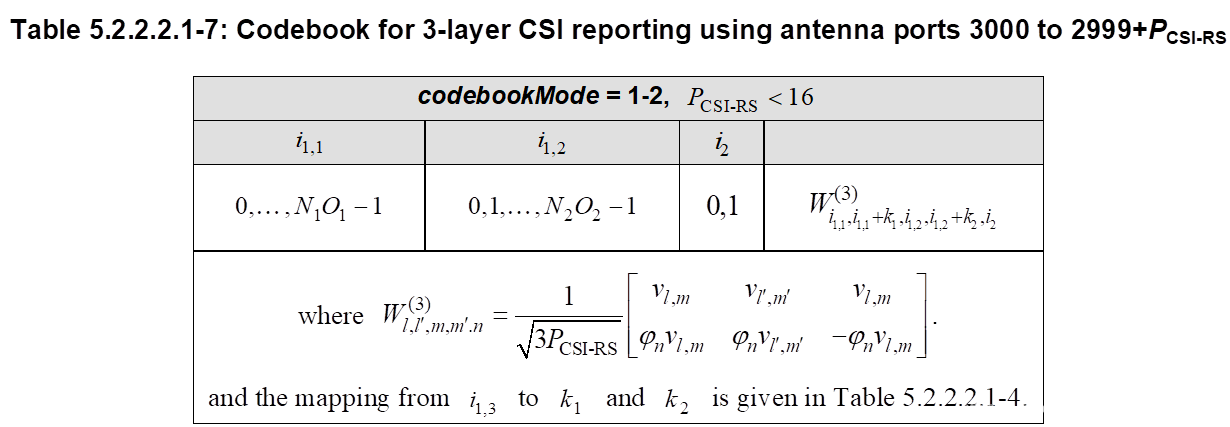

具体各层对应的码本见标准38.214。如二层码本：

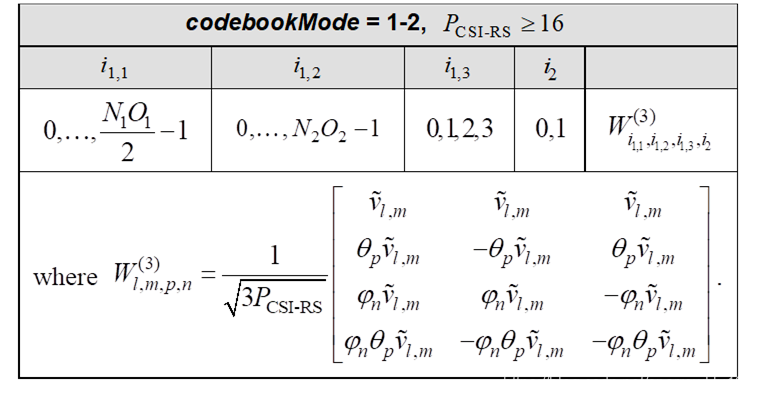

但是需要注意的是，当层数为3或4时，16端口及以上，每个极化方向的端口分为两组，则相应的码本的形式也随之变化，每组独立进行波束选择和相位调整。极化方向和组间，都通过相位因子来进行相位调整。
