在dbc文件中添加Signal的步骤包括：使用VectorCANdb++软件，新建Signal，设置Name和BytesOrder，然后在相应的Message中通过编辑Message添加Signal。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

需要在dbc中添加signal, 记录一下：

打开dbc文件， 本人电脑已装Vector CANdb++。

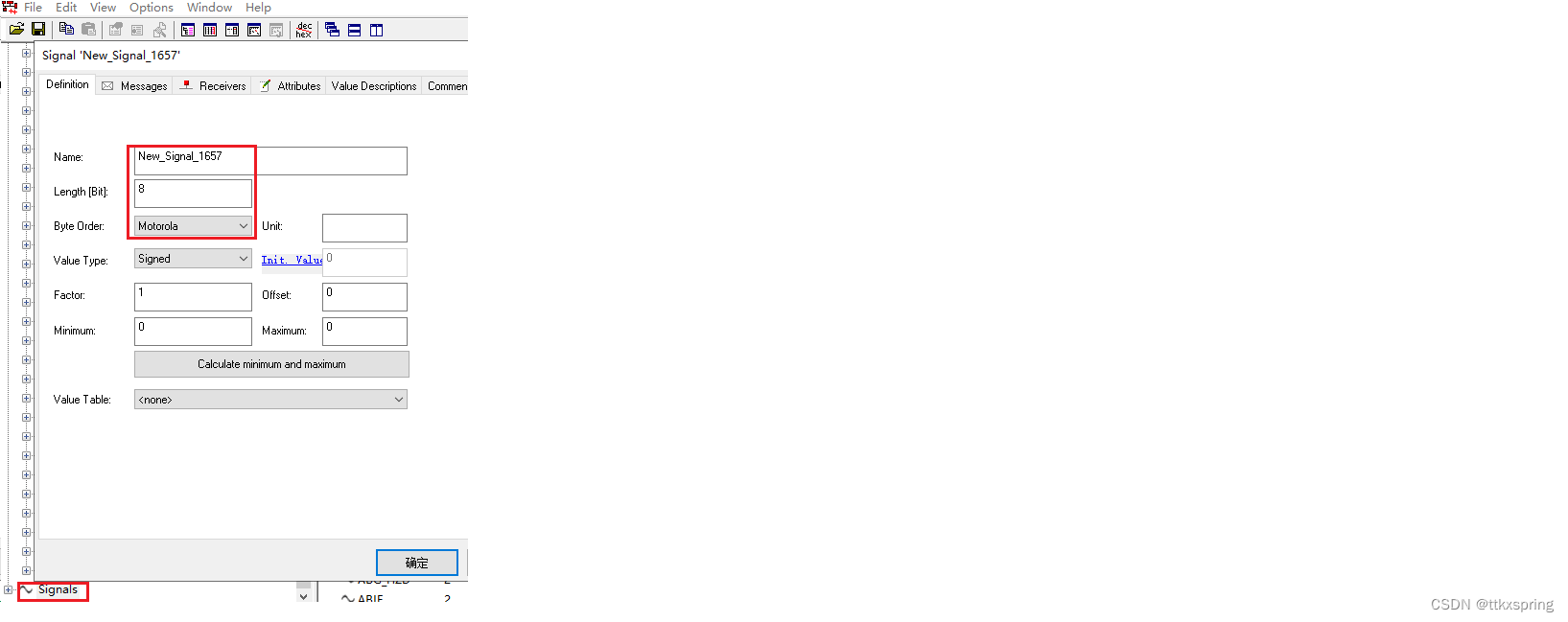

1. 在最下方找到“Signals", 右键"New...", 会出现如下图的对话框，注意填写红色圈出来的部分

Name: 需要添加的信号名

Bytes Order: 选择“Motorola"

填写好了之后，"确定”。

 2. 把添加的信号，添加到对应的Message里

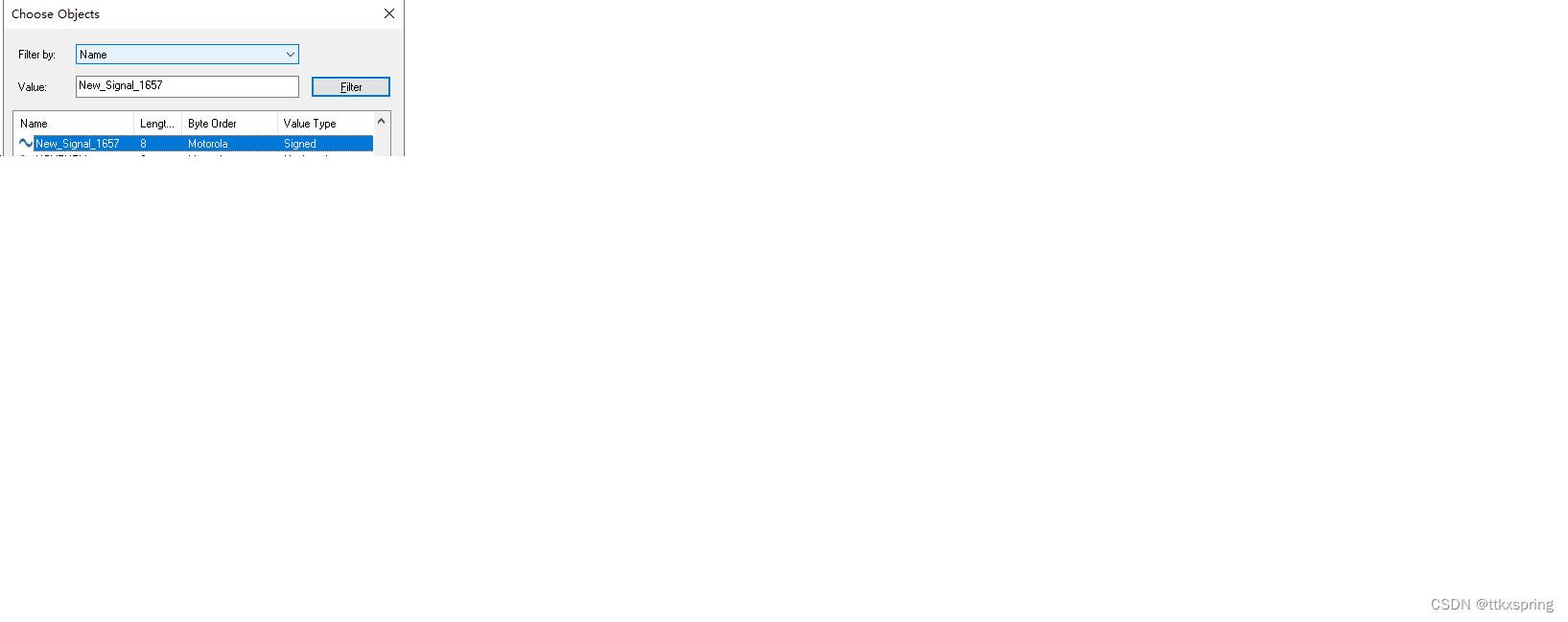

找到需要添加Signal的Message, 右键"Edit Message..."。根据实际要求，选择要放置的位置，选择“Add...”，在弹出的对话框中选择上一步新建的Signal.
