跨时钟域握手信号方法

握手信号方法

使用握手信号是最古老的在两个不同域之间传输数据的方式。
下图是由两个时钟域分割成的两个单独的系统

使用握手信号”xack"和“yreq",“系统X”将数据发送给“系统Y”。
下面是使用握手信号传输数据的过程。
1)发送器“系统X”将数据放到数据总线上并发出“xreq”（请求）信号，表示有效数据已经发到接收器”系统Y"的数据总线上。
2)把”xreq"信号同步到接收器的时钟域“yclk"上。
3)接收器在识别”xreq"同步的信号“yreq2"后，锁存数据总线上的信号。
4)接收器发出确认信号”yack",表示其已经接受了数据。
5)接收器发出的“yack"信号同步到发送时钟”xclk"上。
6)发送器在识别同步的“xack2"信号后，将下一个数据放到数据总线上。

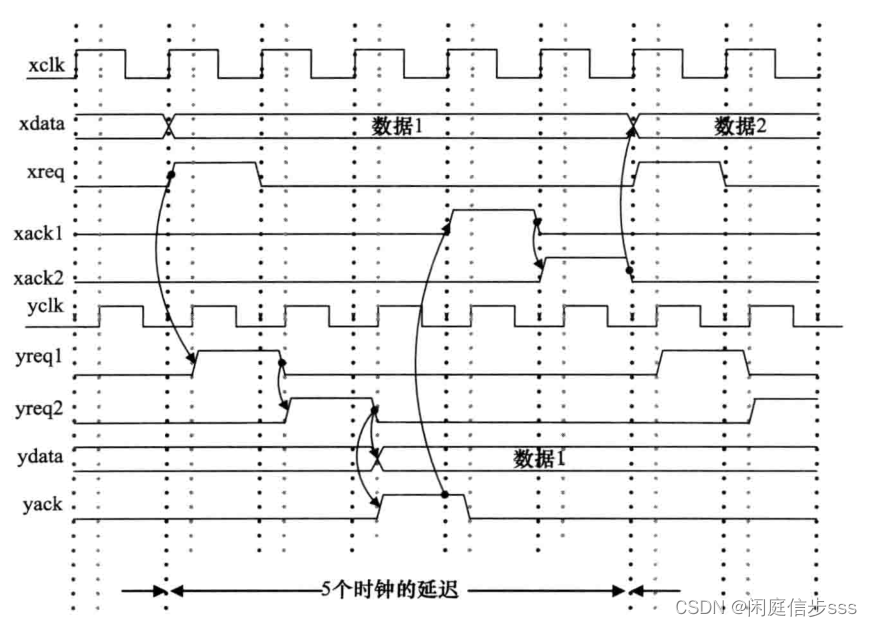

握手信号序列的时序如下图所示

从图中可以看出，安全地将一个数据从发送器传输到接收器需要5个时钟周期。

握手信号的要求

数据应该在发送时钟域内稳定至少两个时钟上升沿。
请求信号”xreq"的宽度应该超过两个上升沿时钟，否则从高速时钟域向低速时钟域传递可能无法捕捉到该信号。

握手信号的特点

跨时钟域传输单个数据的延迟比使用FIFO传输相同的数据要大得多。
