Quartus查看逻辑的RTL视图

用Quartus自带的综合工具查看RTL视图

module rtl_example(a,b,c,d,e,y);
	input a,b,c,d,e;
	output y;

	wire m,n;
	assign m = ~a&b&c;
	assign n =m | ~d;
	assign y = n & ~e;

	endmodule

这是一段简单的逻辑运算代码，点击编译。

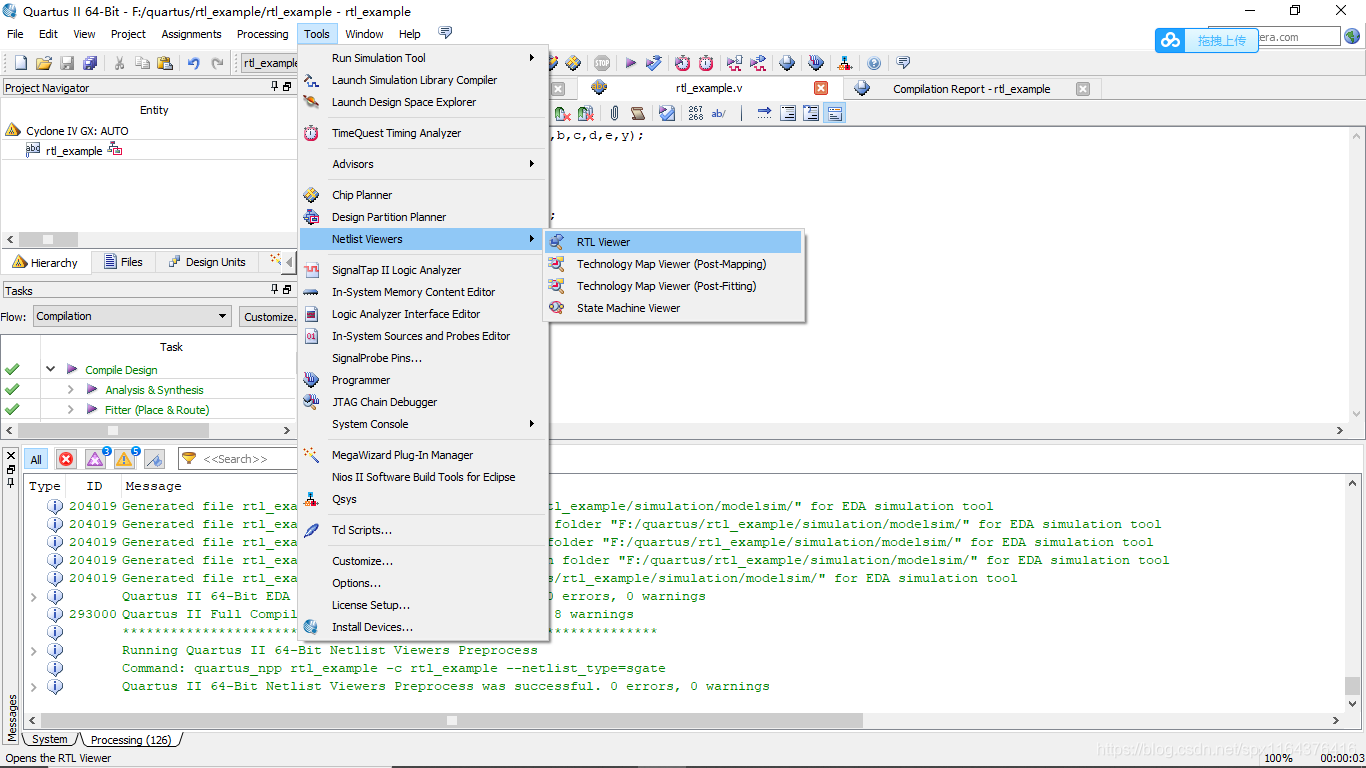

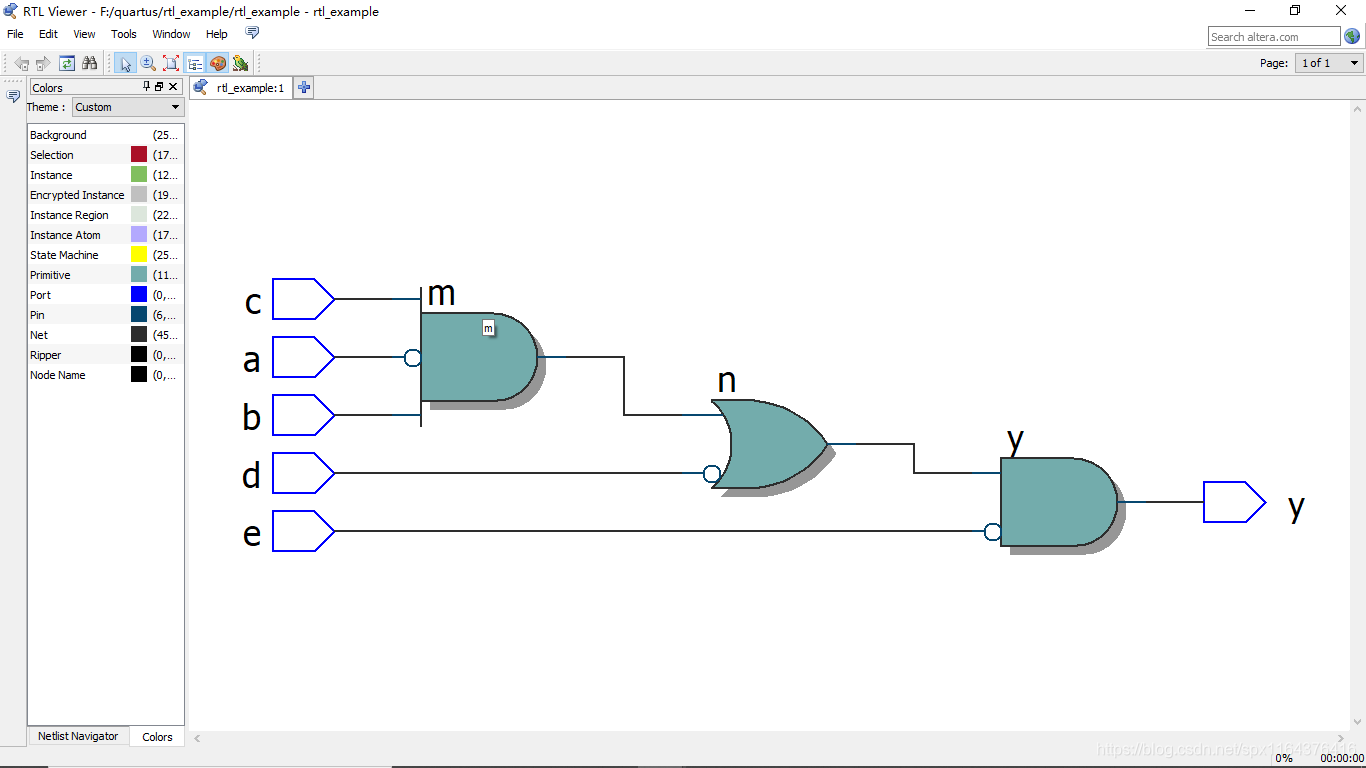

点击RTL Viewer即可，如图所示
