镁光DDR命名规则

1. DDR3芯片的识别

我们随便找一个Micron的DDR3或者SPI NAND FLASH,会发现丝印不是具体型号,真他妈奇怪!!!!!

如:

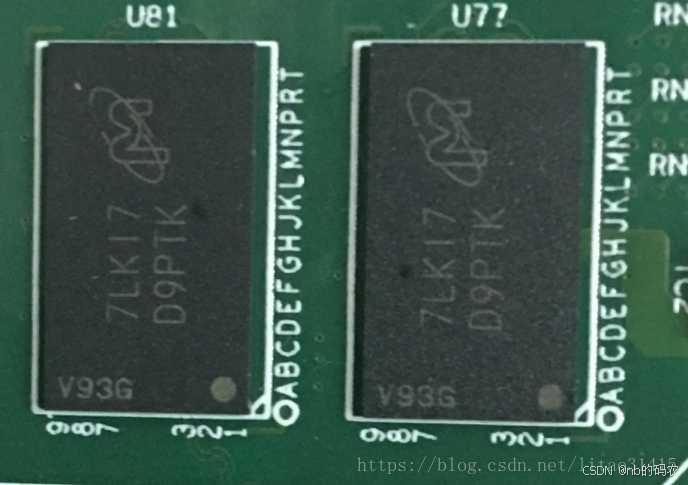

在这里插入图片描述
看了都有不知道什么型号的DDR芯片

以前自己懵剩剩的,还好公司的硬件工程师帮我解答了多年以来的困惑:

Micron FBGA and component marking decoder
丝印有两行:
第一行的数字代表了产地等生产信息
第二行是FBGA Code,通过这个可以在上述网址搜到产品的完整型号!!

譬如上图是挂在FPGA上的DDR3,第二行是“D9PTK”

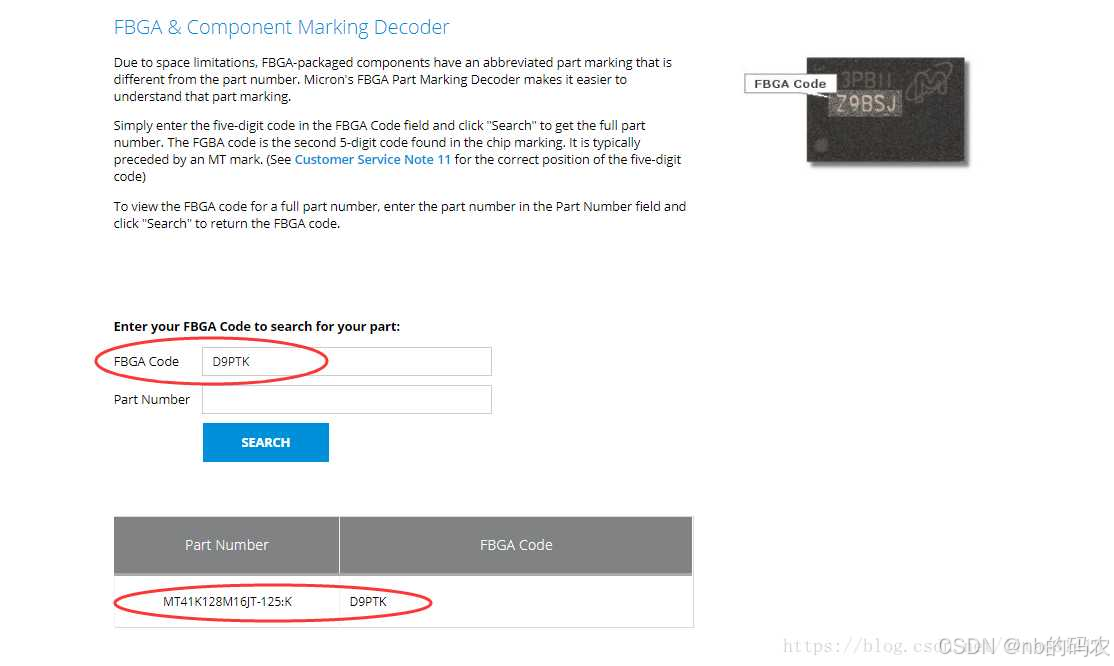

在这里插入图片描述
芯片的确为MT41K128M16JT-125:K,正啊!

其实上述询问代理镁光芯片的FAE就能获知有这么一回事。(其实没有正经代理)

Micron鬼扯的规则
Micron(美光)内存颗粒的容量辨识相对于三星来说简单许多。下面就以MT48LC16M8A2TG-75这个编号来说明美光内存的编码规则。
  含义:

MT——Micron的厂商名称。

48——内存的类型。48代表SDRAM;46 代表DDR。

LC——供电电压。LC代表3V;C 代表5V;V 代表2.5V。

16M8——内存颗粒容量为128Mbits,计算方法是:16M(地址)×8位数据宽度。

A2——内存内核版本号。

TG——封装方式,TG即TSOP封装。

-75——内存工作速率,-75即133MHz;-65即150MHz。

实例:一条Micron DDR内存条,采用16片编号为MT46V32M4-75的颗粒制造。该内存支持ECC功能。所以每个Bank是奇数片内存颗粒。

其容量计算为:容量32M ×4bit ×16 片/ 8

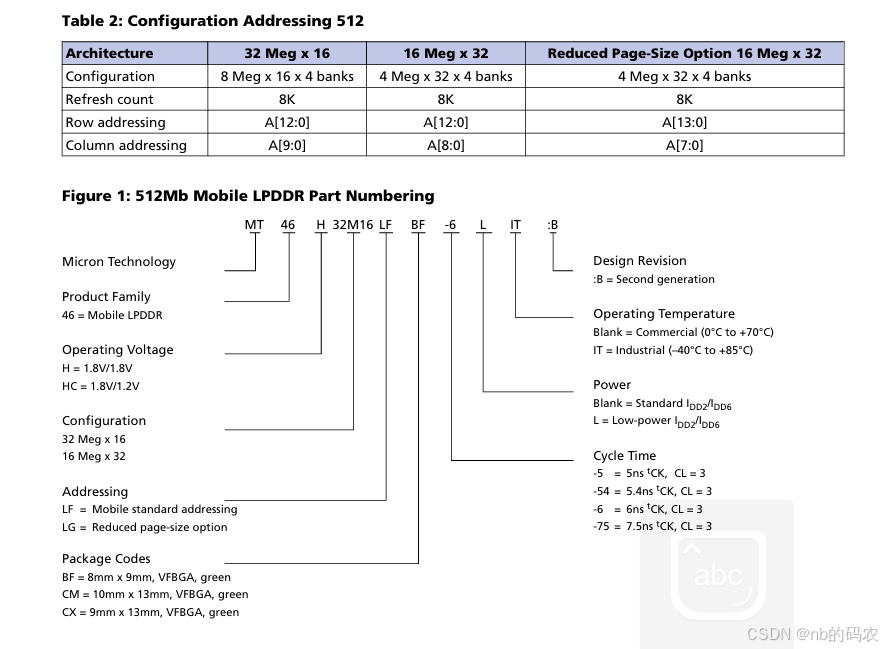

在这里插入图片描述

flash 芯片丝印识别 MT29F2G08ABAEA

MT29F2G08ABAEAWP-E 容量2G(256M*8Bit)NAND FLASH内存闪存芯片

256M的小闪存,有空给你换个大的意思一下

你学到东西了吧,昂?
