一、镁光公司器件命名的含义

以MT41K512M8-125器件为例,介绍镁光公司器件命名的含义。MT41K为固定前缀,512M8代表512M*8bit存储容量(深度乘以宽度),-125代表速度等级1600MHz,其tCK参数1.25ns,CL为11ns。
在这里插入图片描述

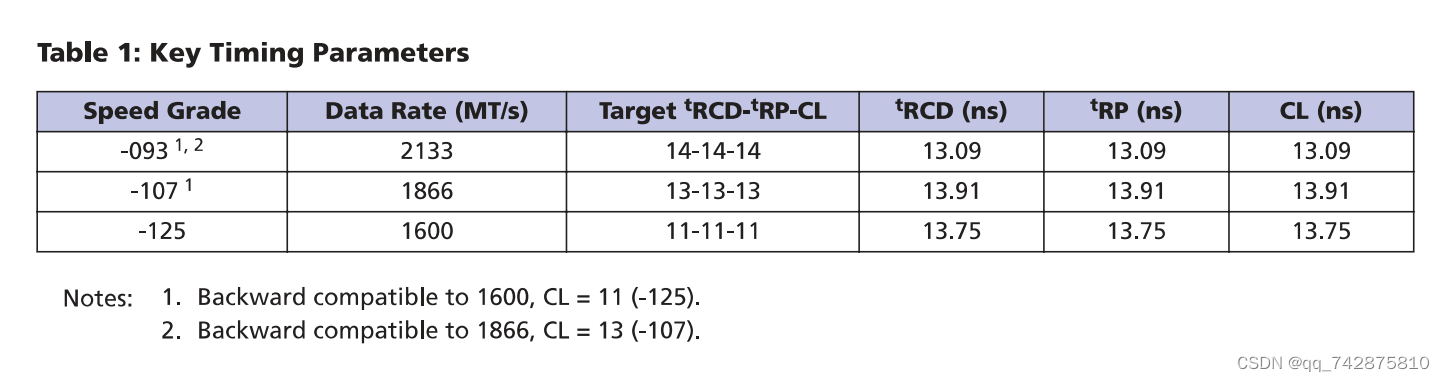

同时,ddr不同的速度等级对应不同的ddr频率,同时也代表了不同的CL、tRCD、tRP。如下图。
在这里插入图片描述

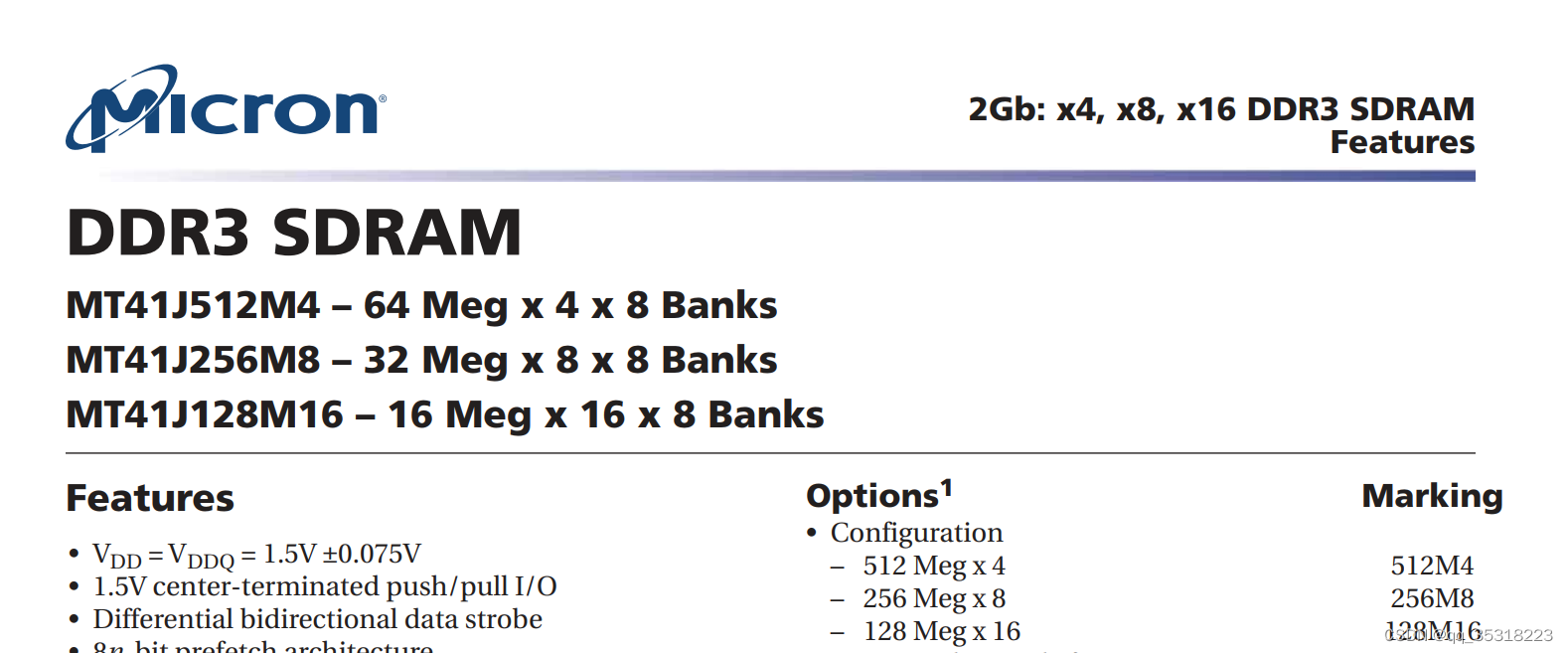

二、镁光公司DDR3容量的计算方法

在这里插入图片描述
镁光公司的2Gb内存芯片可以配置为
512Meg4
256Meg
8
128Meg*16
注意此处的Meg不是MB的意思,带边了有多少个这样的存储单元,每个存储单元存储4/8/16bit。
16Meg x 16 x 8 Banks 代表的意思是ddr每个bank的读写深度为16M个存储单元,每个存储单元的宽度为16bit,bank数为8。

三、紫光公司器件命名的含义

本次选用SCB13H8G162BF-13KI器件,其容量是
