目标：使用Multisim搭建一个简单的电路并且使用万用表测量电路的电流和电压

一，Multisim搭建简单电路

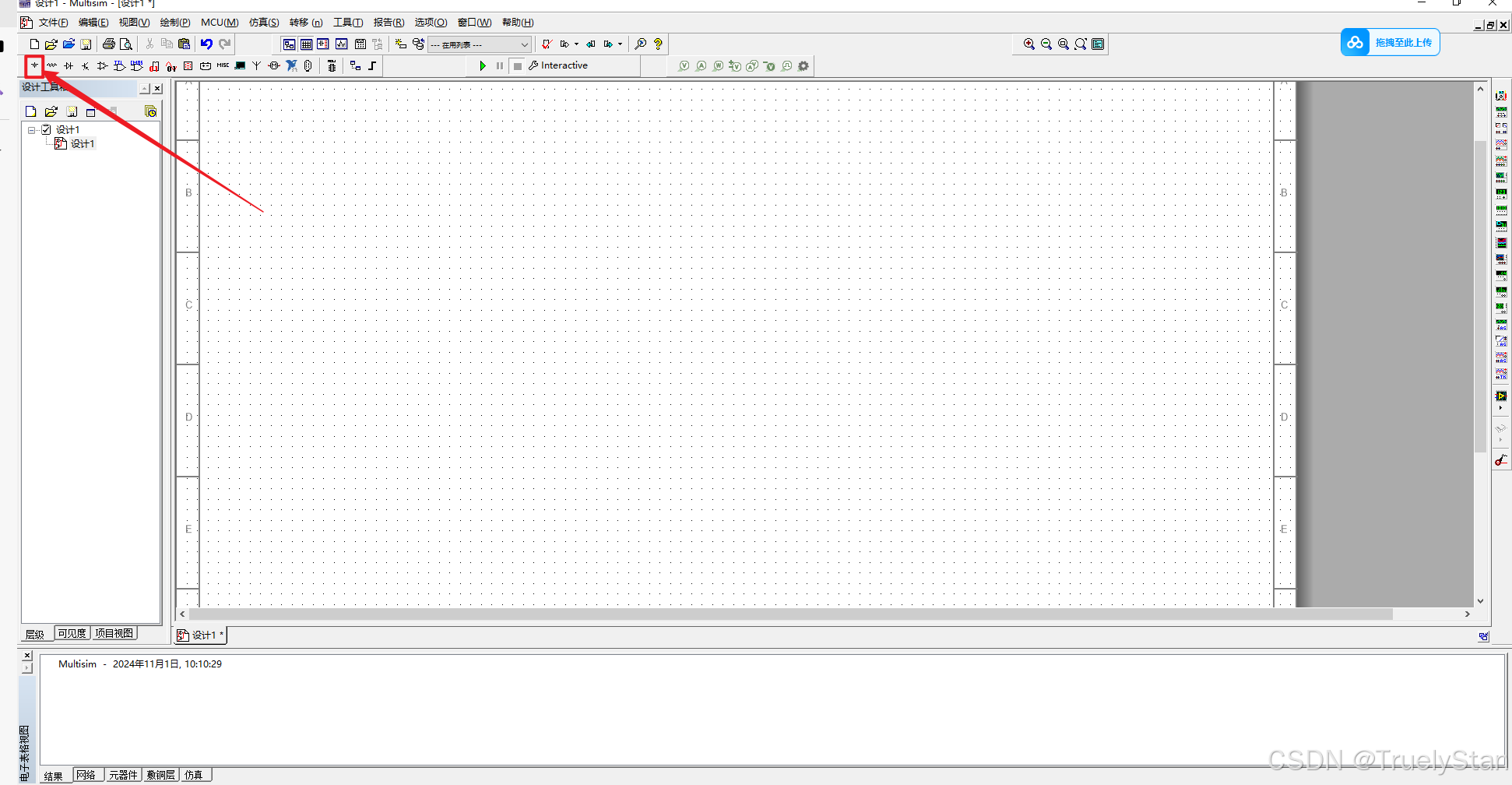

1. 打开软件界面，选择放置源

请添加图片描述

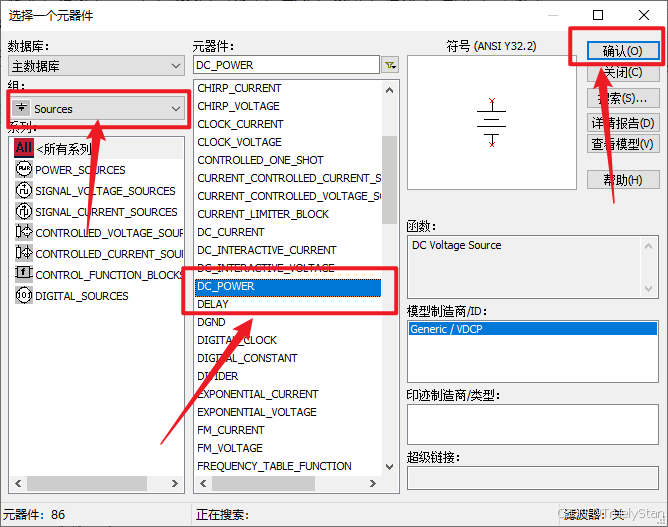

2. 在Source组中选择DC_POWER，点击确定放置到电路图上

请添加图片描述

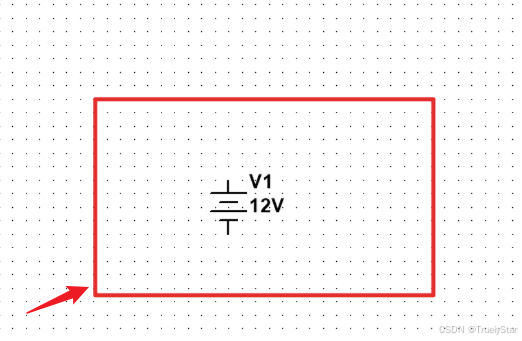

3. 在电路图上成功放置了一个直流电源

请添加图片描述

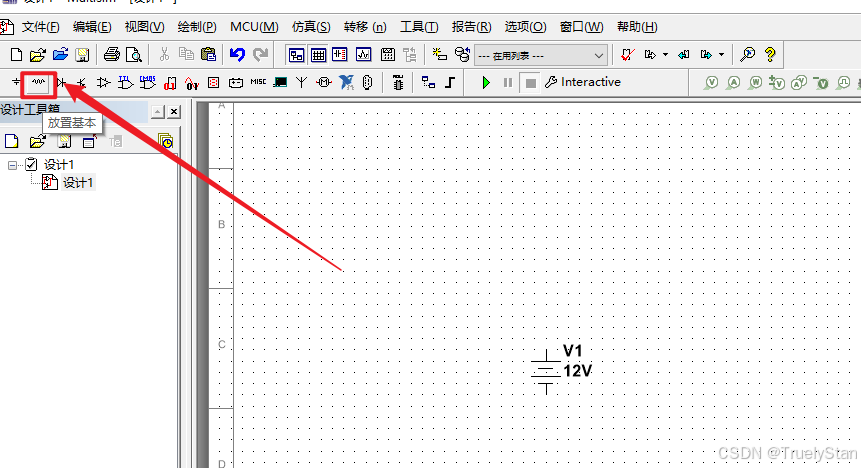

4. 点击放置基本

请添加图片描述

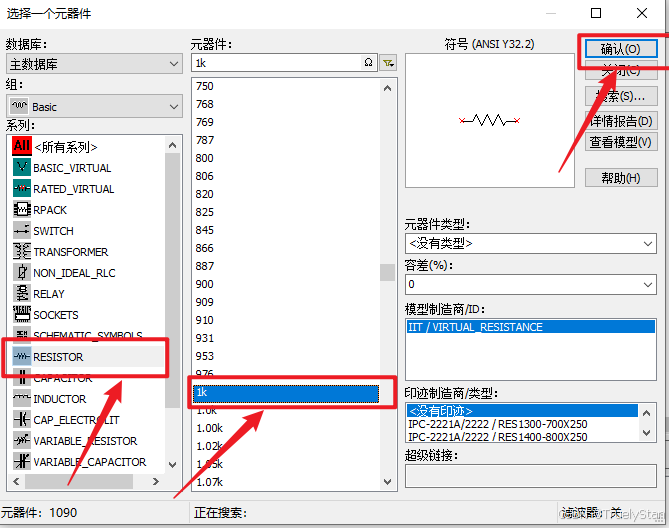

5. 选择Basic组中的RESISTOR，然后选择阻值，这里选择1k，点击确认进行放置

在这里插入图片描述

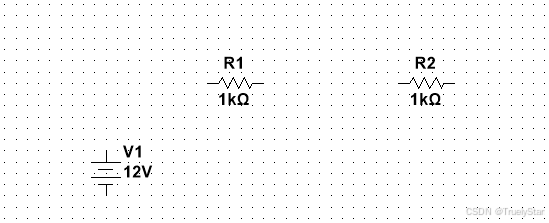

6. 放置时可以连续放置，这里放置两个电路

在这里插入图片描述

7. 双击电源元器件，修改为想要的电压值选择确认

在这里插入图片描述

8. 同样双击修改电阻的电阻值

在这里插入图片描述

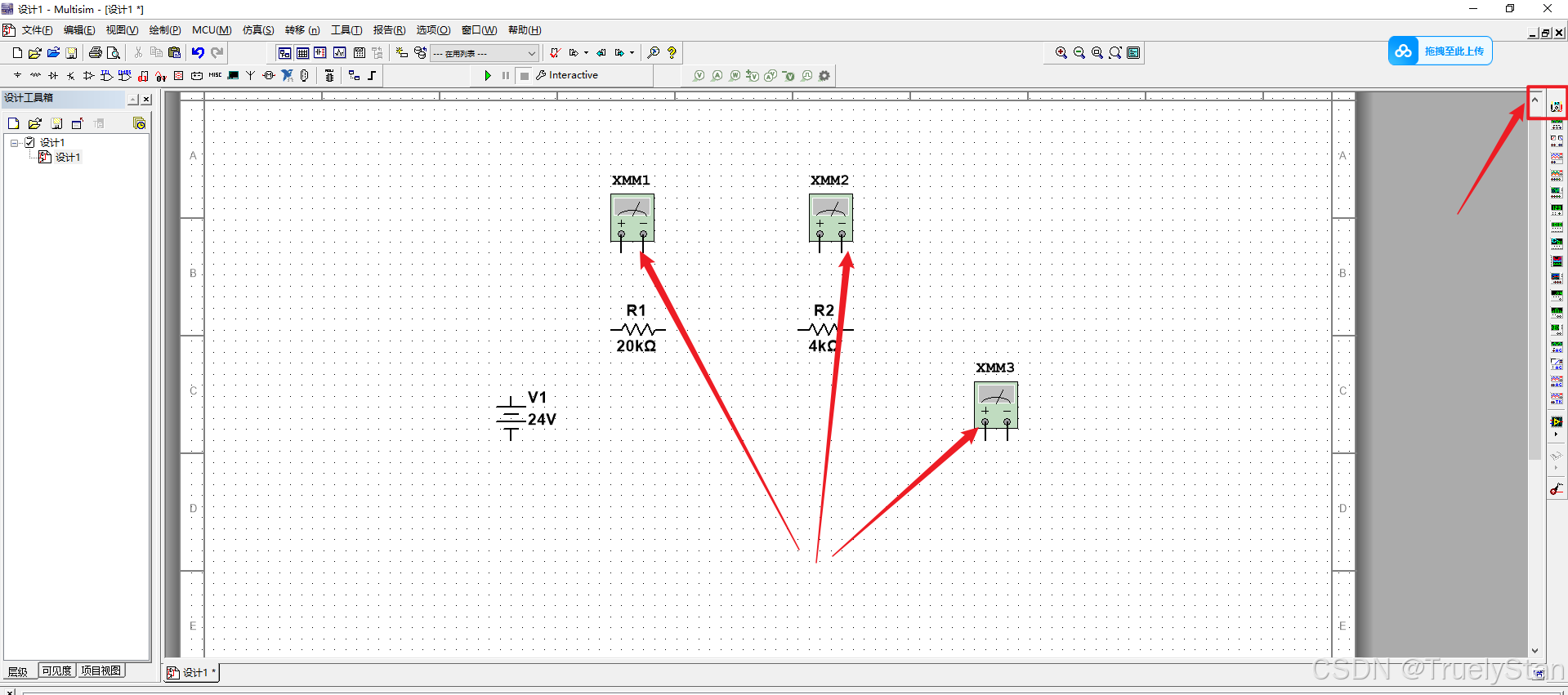

9. 点击放置万用表

在这里插入图片描述

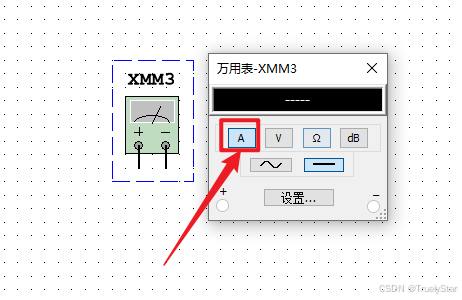

10. 双击万用表XMM3，将测量对象改为电流（默认测量电压）

在这里插入图片描述

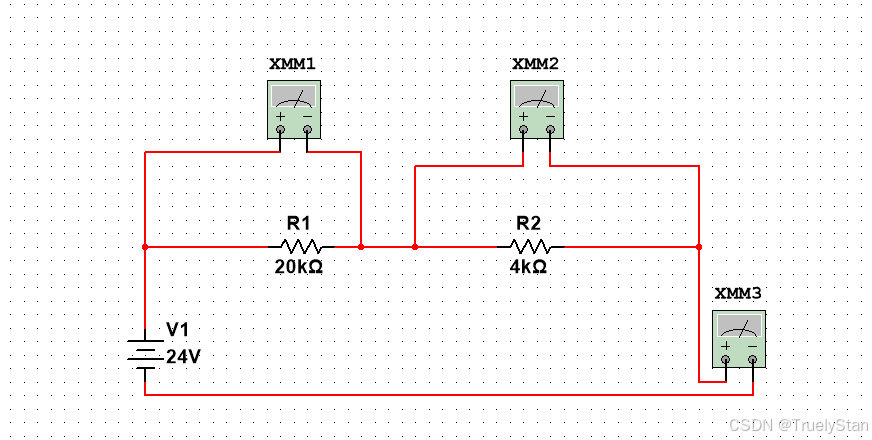

11. 点击每个元器件的端子进行连线

在这里插入图片描述

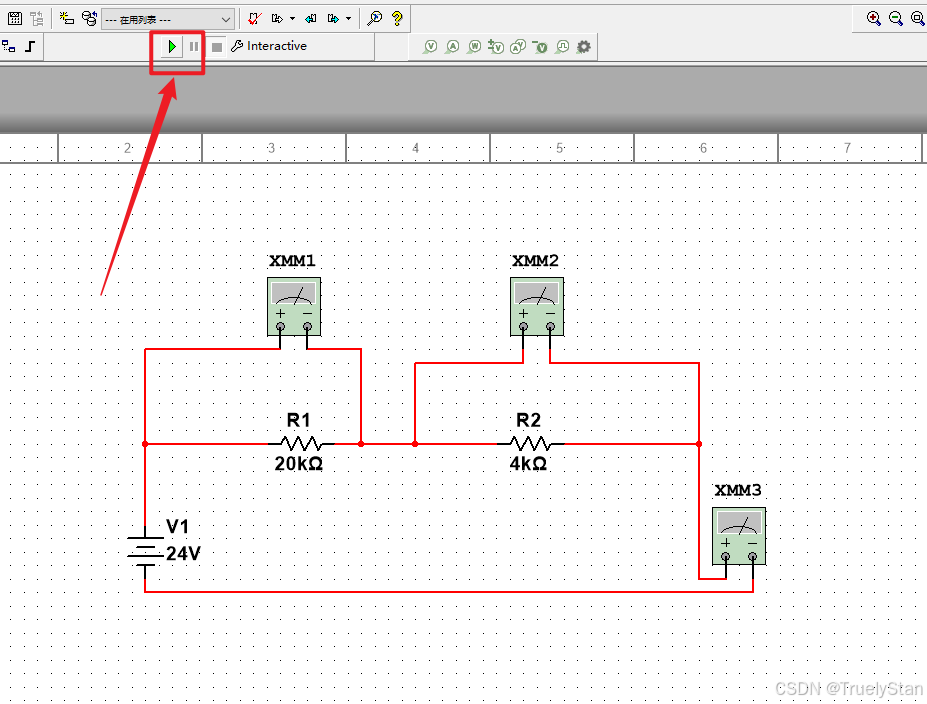

12. 点击绿色三角开始仿真

在这里插入图片描述

13. 这里提示电路未接地

在这里插入图片描述

14. 点击放置源，在Source组中选择GROUND

在这里插入图片描述

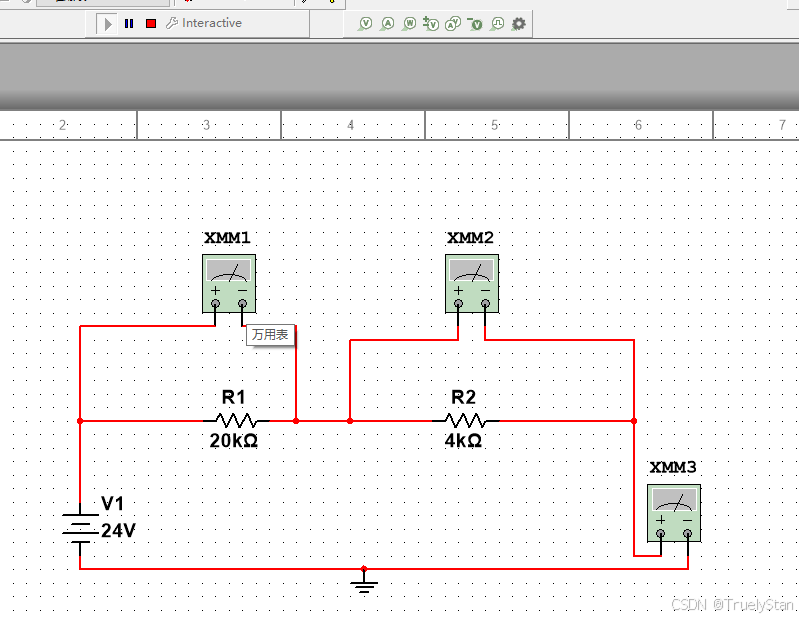

15. 接地后仿真可以进行

在这里插入图片描述

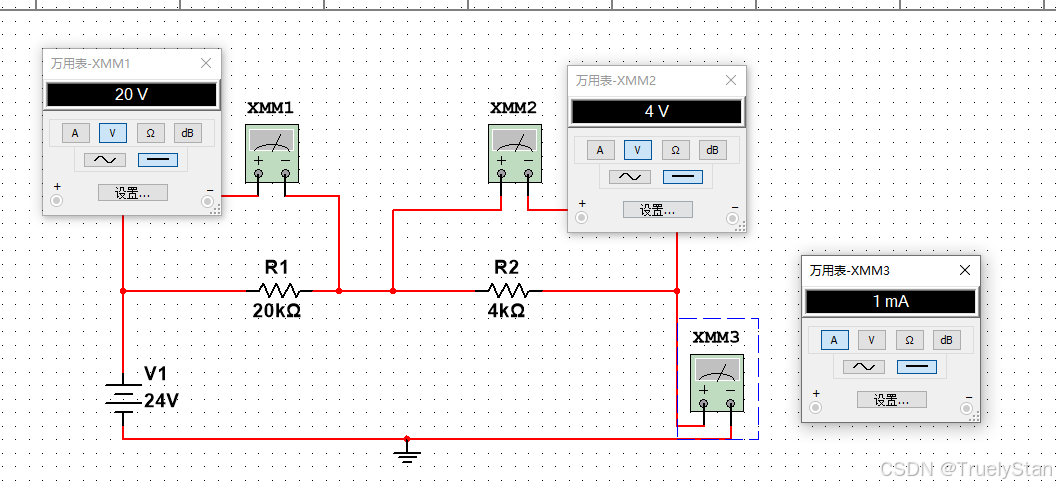

16. 双击万用表可以看到测量的数据

在这里插入图片描述

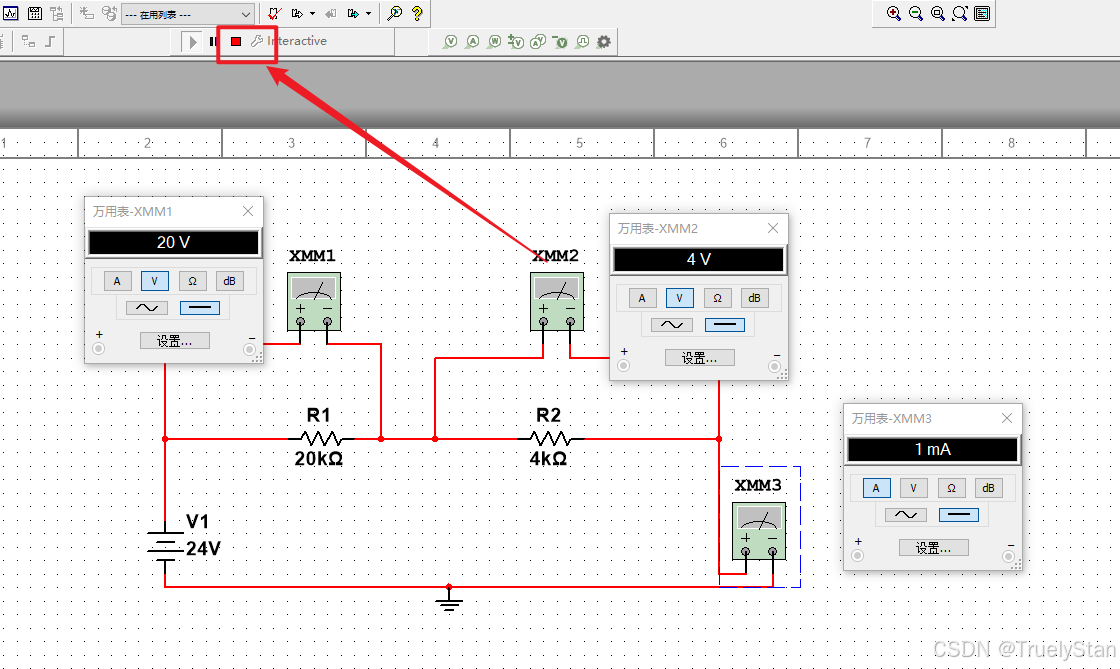

17. 点击红色方块停止仿真

在这里插入图片描述
