电路原理图简明入门

1. 电路符号

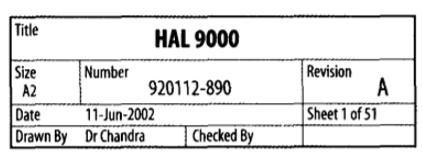

1.1 标题框

位于文档右下角，包含文档一些基本信息。

1.2 元件类型符号

1. 元件名一般都是【元件类型符号】+【编号】，元件类型符号有

R： 电阻

C：电容

L：电感

D：二极管

Q：晶体管

X：晶体

J：连接器，跳线器

U：半导体（集成芯片）

2. 大的半导体一般有更具体的名称，如存储芯片，命名RAM0，RAM1。

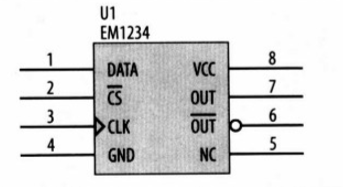

3. 元件的引脚也会有编号，名称，或者两者都有

根据上图，介绍一些常见标志：

• 顶部横线：表示低电平有效
• CS：片选信号
• 三角：边缘触发输入
• GND：公共端，接地（假设的地，一般是电源的负极，有时候是接地）
• VCC：C=circuit ，接入电路的电压
• VDD: D= Device，元件内部的工作电压
• VSS： 公共接地端电压，通常为0，但是不一定
• OUT：高电平有效的输出引脚
• OUT（顶部横线）：低电平有效的输出引脚
• NC：没有连接，同类还有DNW（Do Not Write）

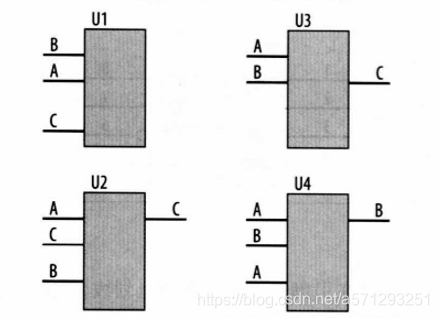

4. 可以用网络名来给出网络标号，表示它跟每一个具有同样名字的网络相连

​

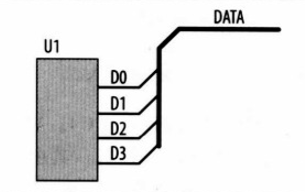

5. 总线

6. 多个原理图上的电路连接，使用端口来指明

• D0:D3：双向数据总线
• A0:A3: 对于这个电路来说，是输入总线
• MODE: 对应这个电路来说，是输出总线

将一个完整的电路，拆分成不同的模块，分成多个原理图文档存放，可以像代码一样复用

7. 电路网络交叉的画法

8. 电源端口

2 时序图

1. 数字信号三种状态：低电平，高电平，高阻态

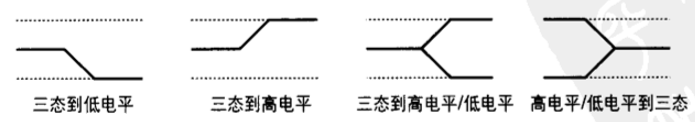

高阻态到高电平或者低电平的例子： 数字线在传输开始前都是高阻态，传输开始后，可能是低电平或者高电平

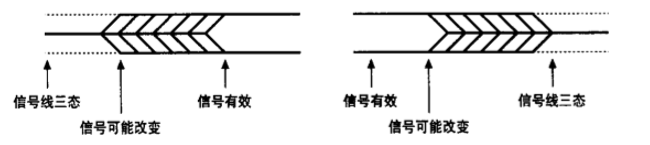

2. 下图表示状态变化可以发生在给定时间段的任何一点

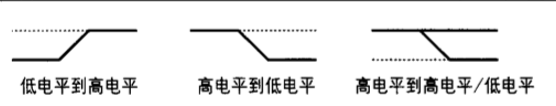

3. 下图表示信号可以在任意时间点改变状态

可以是持续的高电平或者电平，也可以变为低电平或者高电平

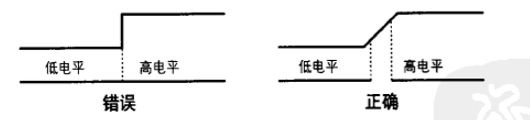

4. 信号变化不是瞬间发生的

信号变化一般持续几纳秒，不同的设备差别很大，每个元件的手册上会详细列出设备的转换时间
