软件环境：qemu，linux kernel
硬件环境：x86 PC
目标：在host ubuntu20.04上通过qemu运行linux虚拟机

创建网络方式

参考：https://huaweicloud.csdn.net/63566a32d3efff3090b5e8ac.html?spm=1001.2101.3001.6650.6&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Eactivity-6-124536607-blog-106767540.235%5Ev43%5Epc_blog_bottom_relevance_base7&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7Eactivity-6-124536607-blog-106767540.235%5Ev43%5Epc_blog_bottom_relevance_base7&utm_relevant_index=13

Tap

user

编译qemu

#编译在x86运行的qemu for arm64版本
./configure --enable-kvm --enable-debug --enable-gtk --target-list=aarch64-softmmu
make -j4
#拷贝生成物
cp ./aarch64-softmmu/qemu-system-aarch64 your-dir
cp pc-bios/efi-virtio.rom your-dir

调试Virtio-net

#1. debug virtio-net
gdb ./qemu-system-aarch64-4.2.1
set args -m 4096 -cpu cortex-a57 -smp 1 -M virt -bios QEMU_EFI.fd -nographic -drive if=none,file=ubuntu20.04-arm64.img,id=hd0 -device virtio-blk-device,drive=hd0
b virtio_net_handle_ctrl
r

Virtio-net驱动

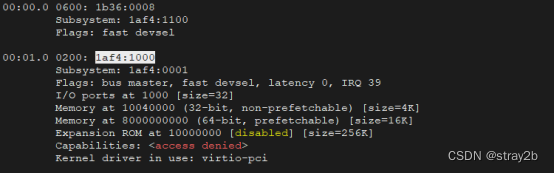

   1af4:1000 network device (legacy),1af4代表vendor ID：RedHat；1000代表Device ID：net Device

在这里插入图片描述

初始化

  • Virtio Device初始化。Qemu/hw/net/virtio-net.c
  1. virtio_net_class_init
#0 virtio_net_class_init (klass=0x555556a547e0, data=0x0) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/net/virtio-net.c:3234
#1 0x0000555555eddb91 in type_initialize (ti=0x555556991950) at qom/object.c:349
#2 0x0000555555edf1f3 in object_class_foreach_tramp (key=0x555556991ad0, value=0x555556991950, opaque=0x7fffffffde60) at qom/object.c:963
#3 0x00007ffff715e1b8 in g_hash_table_foreach () at /lib/x86_64-linux-gnu/libglib-2.0.so.0
#4 0x0000555555edf2d6 in object_class_foreach (fn=
0x555555edf433 <object_class_get_list_tramp>, implements_type=0x5555561a923d "machine", include_abstract=false, opaque=0x7fffffffdeb0) at qom/object.c:985
#5 0x0000555555edf4b6 in object_class_get_list (implements_type=0x5555561a923d "machine", include_abstract=false) at qom/object.c:1039
#6 0x0000555555b853e3 in select_machine () at vl.c:2593
#7 0x0000555555b88287 in main (argc=16, argv=0x7fffffffe238, envp=0x7fffffffe2c0) at vl.c:3852

向DeviceClass和VirtioDeviceClass注册各种回调函数：

dc->props = virtio_net_properties;
dc->vmsd = &vmstate_virtio_net;
set_bit(DEVICE_CATEGORY_NETWORK, dc->categories);
vdc->realize = virtio_net_device_realize;
vdc->unrealize = virtio_net_device_unrealize;
vdc->get_config = virtio_net_get_config;
vdc->set_config = virtio_net_set_config;
vdc->get_features = virtio_net_get_features;
vdc->set_features = virtio_net_set_features;
vdc->bad_features = virtio_net_bad_features;
vdc->reset = virtio_net_reset;
vdc->set_status = virtio_net_set_status;
vdc->guest_notifier_mask = virtio_net_guest_notifier_mask;
vdc->guest_notifier_pending = virtio_net_guest_notifier_pending;
vdc->legacy_features |= (0x1 << VIRTIO_NET_F_GSO);
vdc->post_load = virtio_net_post_load_virtio;
vdc->vmsd = &vmstate_virtio_net_device;
vdc->primary_unplug_pending = primary_unplug_pending;

Properties：定义VirtIONet设备上host_features各种寄存器属性
  1. virtio_net_device_realize //设备初始化
#0 virtio_net_device_realize (dev=0x55555616ba70 <__func__.32466>, errp=0x555556cb3480) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/net/virtio-net.c:2932
#1 0x000055555598bc6e in virtio_device_realize (dev=0x555556cb3480, errp=0x7fffffffcf20) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio.c:3594
#2 0x0000555555c16ef0 in device_set_realized (obj=0x555556cb3480, value=true, errp=0x7fffffffd168) at hw/core/qdev.c:876
#3 0x0000555555ee1bf1 in property_set_bool (obj=0x555556cb3480, v=0x555556cc1dd0, name=0x555556170931 "realized", opaque=0x555556cb6d30, errp=0x7fffffffd168)
at qom/object.c:2078
#4 0x0000555555edfda8 in object_property_set (obj=0x555556cb3480, v=0x555556cc1dd0, name=0x555556170931 "realized", errp=0x7fffffffd168) at qom/object.c:1270
#5 0x0000555555ee2fdc in object_property_set_qobject (obj=0x555556cb3480, value=0x555556cc1d20, name=0x555556170931 "realized", errp=0x7fffffffd168) at qom/qom-qobject.c:26
#6 0x0000555555ee00a1 in object_property_set_bool (obj=0x555556cb3480, value=true, name=0x555556170931 "realized", errp=0x7fffffffd168) at qom/object.c:1336
#7 0x00005555559a15b4 in virtio_net_pci_realize (vpci_dev=0x555556cab310, errp=0x7fffffffd168)
at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio-net-pci.c:56
#8 0x0000555555e32e45 in virtio_pci_realize (pci_dev=0x555556cab310, errp=0x7fffffffd168) at hw/virtio/virtio-pci.c:1803
#9 0x0000555555d68eef in pci_qdev_realize (qdev=0x555556cab310, errp=0x7fffffffd220) at hw/pci/pci.c:2099
#10 0x0000555555e331f4 in virtio_pci_dc_realize (qdev=0x555556cab310, errp=0x7fffffffd220) at hw/virtio/virtio-pci.c:1876
#11 0x0000555555c16ef0 in device_set_realized (obj=0x555556cab310, value=true, errp=0x7fffffffd3e0) at hw/core/qdev.c:876
#12 0x0000555555ee1bf1 in property_set_bool (obj=0x555556cab310, v=0x555556cbc0d0, name=0x5555561d6bf1 "realized", opaque=0x555556caabb0, errp=0x7fffffffd3e0)
at qom/object.c:2078
#13 0x0000555555edfda8 in object_property_set (obj=0x555556cab310, v=0x555556cbc0d0, name=0x5555561d6bf1 "realized", errp=0x7fffffffd3e0) at qom/object.c:1270
#14 0x0000555555ee2fdc in object_property_set_qobject (obj=0x555556cab310, value=0x555556cbbff0, name=0x5555561d6bf1 "realized", errp=0x7fffffffd3e0) at qom/qom-qobject.c:26
#15 0x0000555555ee00a1 in object_property_set_bool (obj=0x555556cab310, value=true, name=0x5555561d6bf1 "realized", errp=0x7fffffffd3e0) at qom/object.c:1336
#16 0x0000555555c15b4b in qdev_init_nofail (dev=0x555556cab310) at hw/core/qdev.c:363
#17 0x0000555555d6899f in pci_nic_init_nofail (nd=0x555556945cc0 <nd_table>, rootbus=0x555556c40790, default_model=0x555556c76af0 "virtio-net-pci", default_devaddr=0x0)
at hw/pci/pci.c:1944
#18 0x00005555559aa907 in create_pcie (vms=0x555556a97170, pic=0x7fffffffd6e0) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/arm/virt.c:1257
#19 0x00005555559ac411 in machvirt_init (machine=0x555556a97170) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/arm/virt.c:1730
#20 0x0000555555c22276 in machine_run_board_init (machine=0x555556a97170) at hw/core/machine.c:1143
#21 0x0000555555b89406 in main (argc=14, argv=0x7fffffffe268, envp=0x7fffffffe2e0) at vl.c:4348

#判断是否支持mtu
#判断支持DUPLEX是half还是full
#判断speed值是否合法
#host_feature设置STANDBY
virtio_init //初始化virtio-net设备
#检查tx_queue_size/rx_queue_size合法性

#根据max_queues为1创建vqs个数为1
(gdb) p n->net_conf
$5 = {txtimer = 150000, txburst = 256, tx = 0x0, rx_queue_size = 256, tx_queue_size = 256, mtu = 0, speed = -1, duplex_str = 0x0, duplex = 255 '\377', primary_id_str = 0x0}
#设置tx_timeout为n->net_conf.txtimer （150000）
#检查n->net_conf.tx
#设置n->net_conf.tx_queue_size为256
virtio_net_add_queue //创建rx_vq和tx_vq和设置回调
  virtio_add_queue //为rx_vq创建回调virtio_net_handle_rx
  virtio_add_queue //为tx_vq创建回调virtio_net_handle_tx_bh
  n->vqs[index].tx_bh = qemu_bh_new(virtio_net_tx_bh, &n->vqs[index]);
  #设置vqs的tx_waiting为0

n->ctrl_vq = virtio_add_queue(vdev, 64, virtio_net_handle_ctrl); //创建ctrl_vq，长度64，回调virtio_net_handle_ctrl
qemu_macaddr_default_if_unset //设置默认mac "52:54:00:12:34:56"
#设置states为VIRTIO_NET_S_LINK_UP
#重置virtio_net_announce_timer

n->nic = qemu_new_nic //n->netclient_type为virtio-net-pci，创建网卡
  qemu_net_client_setup //根据配置创建网卡
qemu_format_nic_info_str //将model和macaddr格式化到info_str，model=virtio-net-pci,macaddr=52:54:00:12:34:56
#设置n->tx_burst为256
virtio_net_set_mrg_rx_bufs //n->mergeable_rx_bufs为0，设置guest/host_hdr_len为10
#rxfilter_notify_enabled设置为1
  1. #初始化后VirtIONet结构为
(gdb) p n
$22 = (VirtIONet *) 0x555556cb3480
(gdb) p *n
$23 = {parent_obj = {parent_obj = {parent_obj = {class = 0x555556a54340, free = 0x0, Python Exception <class 'gdb.error'> There is no member named keys.:
properties = 0x555556c3eaa0, ref = 2, parent = 0x555556cab310}, id = 0x0,
canonical_path = 0x0, realized = false, pending_deleted_event = false, opts = 0x0, hotplugged = 0, allow_unplug_during_migration = false, parent_bus = 0x555556cb3408,
gpios = {lh_first = 0x0}, child_bus = {lh_first = 0x0}, num_child_bus = 0, instance_id_alias = -1, alias_required_for_version = 0}, name = 0x555556160a1e "virtio-net",
status = 0 '\000', isr = 0 '\000', queue_sel = 0, guest_features = 0, host_features = 956301312, backend_features = 0, config_len = 8, config = 0x555556cc1ea0,
config_vector = 65535, generation = 0, nvectors = 0, vq = 0x7ffff4055010, listener = {begin = 0x0, commit = 0x0, region_add = 0x0, region_del = 0x0, region_nop = 0x0,
log_start = 0x0, log_stop = 0x0, log_sync = 0x0, log_clear = 0x0, log_global_start = 0x0, log_global_stop = 0x0, log_global_after_sync = 0x0, eventfd_add = 0x0,
eventfd_del = 0x0, coalesced_io_add = 0x0, coalesced_io_del = 0x0, priority = 0, address_space = 0x0, link = {tqe_next = 0x0, tqe_circ = {tql_next = 0x0,
tql_prev = 0x0}}, link_as = {tqe_next = 0x0, tqe_circ = {tql_next = 0x0, tql_prev = 0x0}}}, device_id = 1, vm_running = false, broken = false, use_started = true,
started = false, start_on_kick = false, vmstate = 0x555556cc1ec0, bus_name = 0x0, device_endian = 1 '\001', use_guest_notifier_mask = true, dma_as = 0x0,
vector_queues = 0x555556adf8d0}, mac = "RT\000\022\064V", status = 1, vqs = 0x555556cc1ef0, ctrl_vq = 0x7ffff4055140, nic = 0x555556cc9e60, rsc_chains = {
tqh_first = 0x0, tqh_circ = {tql_next = 0x0, tql_prev = 0x0}}, tx_timeout = 150000, tx_burst = 256, has_vnet_hdr = 0, host_hdr_len = 0, guest_hdr_len = 10,
host_features = 12582855, rsc_timeout = 300000, rsc4_enabled = 0 '\000', rsc6_enabled = 0 '\000', has_ufo = 0 '\000', mergeable_rx_bufs = 0, promisc = 1 '\001',
allmulti = 0 '\000', alluni = 0 '\000', nomulti = 0 '\000', nouni = 0 '\000', nobcast = 0 '\000', vhost_started = 0 '\000', mac_table = {in_use = 0, first_multi = 0,
multi_overflow = 0 '\000', uni_overflow = 0 '\000', macs = 0x555556cca060 ""}, vlans = 0x555556cca1f0, net_conf = {txtimer = 150000, txburst = 256, tx = 0x0,
rx_queue_size = 256, tx_queue_size = 256, mtu = 0, speed = -1, duplex_str = 0x0, duplex = 255 '\377', primary_id_str = 0x0}, nic_conf = {macaddr = {
a = "RT\000\022\064V"}, peers = {ncs = {0x555556ae5fb0, 0x0 <repeats 1023 times>}, queues = 1}, bootindex = -1}, qdev = 0x0, multiqueue = 0, max_queues = 1,
curr_queues = 1, config_size = 8, netclient_name = 0x0, netclient_type = 0x555556cc1c20 "virtio-net-pci", curr_guest_offloads = 0, saved_guest_offloads = 0,
announce_timer = {tm = 0x555556cc9e20, params = {initial = 50, max = 550, rounds = 5, step = 100, has_interfaces = false, interfaces = 0x0, has_id = false, id = 0x0},
type = QEMU_CLOCK_VIRTUAL, round = 0}, needs_vnet_hdr_swap = false, mtu_bypass_backend = true, primary_device_opts = 0x0, primary_device_dict = 0x0, primary_dev = 0x0,
primary_bus = 0x0, primary_device_id = 0x0, standby_id = 0x0, primary_should_be_hidden = false, failover = false, primary_listener = {realize = 0x0, unrealize = 0x0,
should_be_hidden = 0x0, link = {tqe_next = 0x0, tqe_circ = {tql_next = 0x0, tql_prev = 0x0}}}, migration_state = {notify = 0x0, node = {le_next = 0x0, l

Virtio Driver初始化

virtio-net协议

virtio_net_handle_rx

  • Rx_vq回调virtio_net_handle_rx
#0 virtio_net_handle_rx (vdev=0x7ffff4055010, vq=0x555556cb3480) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/net/virtio-net.c:1230
#1 0x000055555598857a in virtio_queue_notify_vq (vq=0x7ffff4055010) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio.c:2337
#2 0x000055555598b89c in virtio_queue_host_notifier_read (n=0x7ffff4055088) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio.c:3522
#3 0x000055555602a69f in aio_dispatch_handlers (ctx=0x5555569f8790) at util/aio-posix.c:429
#4 0x000055555602a836 in aio_dispatch (ctx=0x5555569f8790) at util/aio-posix.c:460
#5 0x0000555556025d1e in aio_ctx_dispatch (source=0x5555569f8790, callback=0x0, user_data=0x0) at util/async.c:260
#6 0x00007ffff717017d in g_main_context_dispatch () at /lib/x86_64-linux-gnu/libglib-2.0.so.0
#7 0x00005555560290e1 in glib_pollfds_poll () at util/main-loop.c:219
#8 0x000055555602915f in os_host_main_loop_wait (timeout=0) at util/main-loop.c:242
#9 0x0000555556029270 in main_loop_wait (nonblocking=0) at util/main-loop.c:518
#10 0x0000555555b821af in main_loop () at vl.c:1812
#11 0x0000555555b89704 in main (argc=14, argv=0x7fffffffe268, envp=0x7fffffffe2e0) at vl.c:4473

qemu_flush_queued_packets
  qemu_flush_or_purge_queued_packets

virtio_net_handle_tx_bh

  • Tx_vq回调virtio_net_handle_tx_bh
  • 调用栈
(gdb) bt
#0 virtio_net_handle_tx_bh (vdev=0x5555559820f3 <trace_virtio_queue_notify+40>, vq=0x7fffffffdd00) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/net/virtio-net.c:2254
#1 0x000055555598857a in virtio_queue_notify_vq (vq=0x7ffff40550a8) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio.c:2337
#2 0x000055555598b89c in virtio_queue_host_notifier_read (n=0x7ffff4055120) at /home/bstcd/data/sp/x86-server/qemu/qemu-4.2.1/hw/virtio/virtio.c:3522
#3 0x000055555602a69f in aio_dispatch_handlers (ctx=0x5555569f8790) at util/aio-posix.c:429
#4 0x000055555602a836 in aio_dispatch (ctx=0x5555569f8790) at util/aio-posix.c:460
#5 0x0000555556025d1e in aio_ctx_dispatch (source=0x5555569f8790, callback=0x0, user_data=0x0) at util/async.c:260
#6 0x00007ffff717017d in g_main_context_dispatch () at /lib/x86_64-linux-gnu/libglib-2.0.so.0
#7 0x00005555560290e1 in glib_pollfds_poll () at util/main-loop.c:219
#8 0x000055555602915f in os_host_main_loop_wait (timeout=0) at util/main-loop.c:242
#9 0x0000555556029270 in main_loop_wait (nonblocking=0) at util/main-loop.c:518
#10 0x0000555555b821af in main_loop () at vl.c:1812
#11 0x0000555555b89704 in main (argc=14, argv=0x7fffffffe268, envp=0x7fffffffe2e0) at vl.c:4473

#如果不是VIRTIO_NET_S_LINK_UP丢弃
virtio_net_drop_tx_queue_data
#q->tx_waiting设置为1
virtio_queue_set_notification(vq, 0)
  vq->notification设置为enable
  virtio_queue_split_set_notification
    vring_used_flags_unset_bit(vq, VRING_USED_F_NO_NOTIFY);
qemu_bh_schedule(q->tx_bh)

virtio_net_handle_ctrl

  • Ctrl_vq回调virtio_net_handle_ctrl
VIRTIO_NET_CTRL_RX
      virtio_net_handle_rx_mode(n, ctrl.cmd, iov, iov_cnt);
            VIRTIO_NET_CTRL_RX_PROMISC
              n->promisc = on;
            VIRTIO_NET_CTRL_RX_ALLMULTI
              n->allmulti = on;
            VIRTIO_NET_CTRL_RX_ALLUNI
              n->alluni = on;
            VIRTIO_NET_CTRL_RX_NOMULTI
              n->nomulti = on;
            VIRTIO_NET_CTRL_RX_NOUNI
              n->nouni = on;
            VIRTIO_NET_CTRL_RX_NOBCAST
              n->nobcast = on;
            else
              return VIRTIO_NET_ERR;


VIRTIO_NET_CTRL_MAC
      virtio_net_handle_mac(n, ctrl.cmd, iov, iov_cnt);
            VIRTIO_NET_CTRL_MAC_ADDR_SET
              qemu_format_nic_info_str
            !=VIRTIO_NET_CTRL_MAC_TABLE_SET
              return VIRTIO_NET_ERR;
 memcpy

VIRTIO_NET_CTRL_VLAN
      virtio_net_handle_vlan_table(n, ctrl.cmd, iov, iov_cnt);
            VIRTIO_NET_CTRL_VLAN_ADD
              n->vlans[vid >> 5] |= (1U << (vid & 0x1f));
            VIRTIO_NET_CTRL_VLAN_DEL
              n->vlans[vid >> 5] &= ~(1U << (vid & 0x1f));

VIRTIO_NET_CTRL_ANNOUNCE
      virtio_net_handle_announce(n, ctrl.cmd, iov, iov_cnt);
            VIRTIO_NET_CTRL_ANNOUNCE_ACK
            VIRTIO_NET_S_ANNOUNCE
              qemu_announce_timer_step

VIRTIO_NET_CTRL_MQ
      virtio_net_handle_mq(n, ctrl.cmd, iov, iov_cnt);
            !=VIRTIO_NET_CTRL_MQ_VQ_PAIRS_SET
              virtio_net_set_status
              virtio_net_set_queues

VIRTIO_NET_CTRL_GUEST_OFFLOADS
      virtio_net_handle_offloads(n, ctrl.cmd, iov, iov_cnt);
            VIRTIO_NET_CTRL_GUEST_OFFLOADS_SET
              virtio_net_supported_guest_offloads
              virtio_net_apply_guest_offloads
stray2b
关注
  • 3
    点赞
  • 踩
  • 8
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
virtio-net 实现机制
10-08 7318
virtio 前端驱动详解
Linux Kernel 之九 详解 virtio-net 源码框架、执行流程
技术干货
11-13 1164
virtio 表示虚拟化 IO，用于实现设备半虚拟化，即虚拟机中运行的操作系统需要加载特殊的驱动（e.g. virtio-net）且虚拟机知道自己是虚拟机
网络配置--virtio-net
DUMG
06-29 6004
四种网络模式（如何设置网络） 在QEMU中，主要给客户机提供了以下4种不同模式的网络配置方案： 基于网桥（Bridge）的虚拟网卡模式 基于NAT（Network Addresss Translation）的虚拟网络模式 QEMU内置的用户模式网络 直接分配网络设备模式（例如，VT-d） 网桥和NAT是基于linux-bridge实现的软件虚拟网络模式，QEMU内置的用户模式网络是QEMU软件虚拟的网络模式。第四种模式是直接物理网卡分配给客户机使用，比方说有eth0和eth1两块网卡，直接把eth0这块
Linux virtio-net driver
lingshengxiyou的博客
11-09 703
virtio 是对半虚拟化 hypervisor 中的一组通用模拟设备的抽象。它允许 hypervisor 导出一组通用的模拟设备，并通过一个通用的应用编程接口（API）让它们变得可用。右图展示了为什么这很重要。有了半虚拟化 hypervisor 之后，客户操作系统能够实现一组通用的接口，在一组后端驱动程序之后采用特定的设备模拟。后端驱动程序不需要是通用的，因为它们只实现前端所需的行为。
virtio-net前端-virtqueue
qq_45698138的博客
07-01 554
guest中的virtio驱动框架核心模块为virtio和virtqueue，其他高层的驱动都是基于核心模块之上构建的；virtio-net，是一个virtio设备，又是一个PCI设备每一个virtio设备都有一个对应的virtio PCI代理设备以virtio-net驱动为例，由于virtioPCI设备的存在，PCI进行扫描的时候会扫描到该设备，并且会调用想要的驱动probe函数。
BF-2 Virtio-net_.docx
11-09
【标题】：BF-2 Virtio-net配置与测试指南 【描述】：本文档将详细介绍如何在BlueField-2平台上配置和测试virtio-net虚拟化网络接口的模拟。 【标签】：Linux驱动 【正文】： 1. 关于virtio-net模拟 Virtio-net...
virtq-pmd-dpdk-1.6:Intel DPDK 与 qemu 通信（称为“virtio-net-ipc-qemu-1.0”）
06-27
##virtq-pmd-dpdk 和 virtio-net-ipc 启用 QEMU## ###virtq-pmd-dpdk 是什么？### virtq-pmd-dpdk 是，带有额外的基于 virtio 的轮询模式驱动程序（我们称为“virtq PMD”），它可以直接与虚拟机“ ”通信没有网桥...
virtio-fpga:使用FPGA仿真Virtio器件的平台
04-14
目录概述virtio-fpga：一个使用FPGA仿真Virtio器件的平台请按照以下运行仿真。Virtio设备DMA的快速系统原型制作Virtio设备遵循PCIe CSR-DMA模型的通用结构。 feature_ram（即CSR）是映射到BAR0的PCIe目标。 作为多个...
Linux的virtio-net驱动的ethtool和selftest开发.zip
02-10
嵌入式Linux开发
virtio-net-drivers-VittualBox-virtio-net超级网卡Win驱动(带源码)
11-13
virtio-net-drivers-VittualBox-virtio-net超级网卡Win驱动(带源码)
【virtio-networking 和 vhost-net 简介】
qq_42138566的博客
03-19 295
在这篇文章中，我们触及了virtio网络生态系统的表面，向您介绍了virtio网络使用的虚拟化和网络的基本构建块。我们已经简要介绍了 virtio 规范和 vhost 协议，回顾了用于实现 virtio 接口的前端和后端架构，并带您了解了 vhost-net（host内核）与 virtio-net（guest内核）通信的 vhost-net/virtio-net 架构。在试图解释事物时，我们遇到的一个根本性挑战是历史上术语的超载。
介绍 virtio-networking：为现代 IT 结合[虚拟化]和[网络]
qq_42138566的博客
03-19 75
各家硬件厂商都有自己的网卡硬件标准。virtio networking是有统一标准的网络解决方案。
virtio-net发包流程分析
Eddy的博客
12-25 1723
virtio-net发包流程大致为：虚拟机中的进程发送网络包时，仍然通过文件系统和socket调用网络协议栈到达网络设备层。此时的网络设备为virtio虚拟网络设备，virtio-net前端驱动作为网卡设备驱动层，接收IP层传输下来的二层网络数据包，最终调用start_xmit函数完成内核的前端发包流程，后端收到数据后在根据具体的操作将数据通过实体网卡发送出去。
KVM中virtio之vring（八）
bob的博客
08-28 2950
virtio原理 拿网络驱动部分做案例，网络驱动virtio-net有两个队列：接收队列和发送队列；每个队列都对应一个virtqueue,两个队列之间是互不影响的。 前后端利用virtqueue的方式如下图所示： 当收包时，ReceiveQueue需要客户机 driver提前填充分配好的空buffer，然后记录到availRing，并在恰当的时机通知后端,当外部网络有数据包到达时，qemu后端就从availRing 中获取一个buffer，然后填充数据，完事后记录buffer head index到use
virtio-net的前后端分析
最新发布
weixin_48329334的博客
05-27 549
注：MSI-X表放在一个单独一个BAR空间中，设置为non-prefetchable，因为里面的pending为是读清的操作，不可以设置为prefetchable（从目前的BSC卡的实现来看，由于virtio设备用不到msix的pending，因此可以设置为prefetchable）。其他的virtio配置寄存器放在另外一个BAR空间中，设置为prefetchable，在一些pcie的硬件架构下，可以提高访问的性能。驱动通过读写CommonCfg中的feature相关的字段来协商特性。
virtio-net 实现机制【二】（图文并茂）
m0_74282605的博客
11-30 966
① 传统的网络收包流程完全靠中断驱动，当网络包到达十分频繁时，就会频繁触发中断，进而影响系统的整体性能② NAPI方式的核心就是当有数据包到达时，集中处理网络包，之后再去处理其他事情③ NAPI的处理流程是，当一些网络包到达触发中断时，内核处理完这些网络包之后，主动轮询poll网卡，主动去接收到来的网络包。如果一直有，就一直处理，等处理告一段落再返回当再有下一批网络包到达时，再中断，再轮询poll。这样就会大大减少中断的数量，提升网络处理的效率说明：注册NAPI收包poll函数。
virtio-net 报文组织形式
lingshengxiyou的博客
11-14 381
此时用一个描述符链表装载一个完整报文，除了链表末尾的描述符以外，其他的描述符的next指针都指向下一个描述符，且其flag带有VRING_DESC_F_NEXT标识。另外要注意的是，上述逻辑描述符是由前端虚拟机分配的，后端能够使用这种链式的逻辑描述符，但是不能构造它，也就是说后端并不能自己去把多个简单描述符串起来形成一个链式的逻辑描述符交给前端。链式逻辑描述符里的每个简单描述符同属一个逻辑描述符，我们可以用多个描述符(简单描述符或链式逻辑描述符)来承载一个数据包，但是一个描述符却不能用来承载多个数据包。
Qemu模拟IO和半虚拟化Virtio的区别以及I/O半虚拟化驱动介绍
weixin_34051201的博客
06-24 1745
QEMU的基本原理和优缺点 基本原理： 使用QEMU模拟I/O的情况下，当客户机中的设备驱动程序（device driver）发起I/O操作请求之时，KVM模块中的I/O操作捕获代码会拦截这次I/O请求，然后经过处理后将本次I/O请求的信息存放到I/O共享页，并通知用户控件的QEMU程序。QEMU模拟程序获得I/O操作的具体信息之后，交由硬件模拟代码来模拟出本次的I/O操作，完成之后，将结果放回...
virtio socket
09-01
对于virtio socket，我在提供的引用内容中没有找到相关的信息。可能是因为virtio socket不属于引用内容中提到的virtio-net、virtio-blk或virtio-pci之一。如果您有更多的信息或者其他引用内容，请提供详细信息，我将尽力回答您的问题。<span class="em">1</span><span class="em">2</span><span class="em">3</span> #### 引用[.reference_title] - *1* *2* *3* [网络虚拟化——virtio](https://blog.csdn.net/dillanzhou/article/details/120339795)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v93^chatsearchT3_2"}}] [.reference_item style="max-width: 100%"] [ .reference_list ]

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
