TM1637四数码管驱动

于 2024-05-03 11:45:36 发布
阅读量1.3k 收藏 27
点赞数 22
分类专栏： 芯片驱动 文章标签： stm32 单片机 嵌入式硬件 c语言
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/successhand/article/details/138411933
版权

TM1637

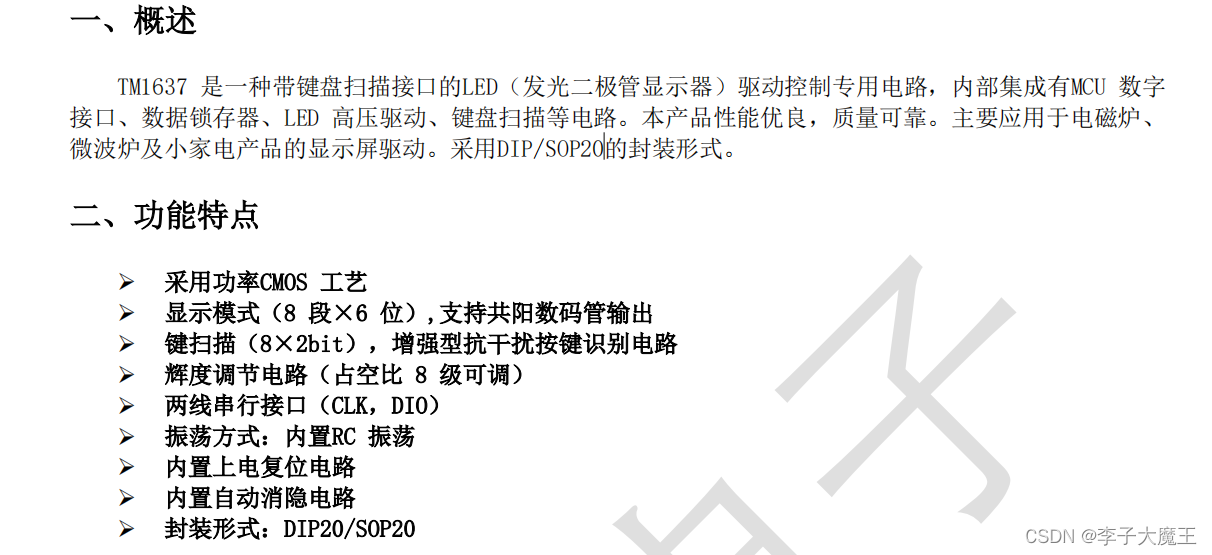

1. TM1637概述

在这里插入图片描述
共阳，8段数码管x6个，还有按键扫描，可以调节亮度，串行接口、内置自动消隐电路。

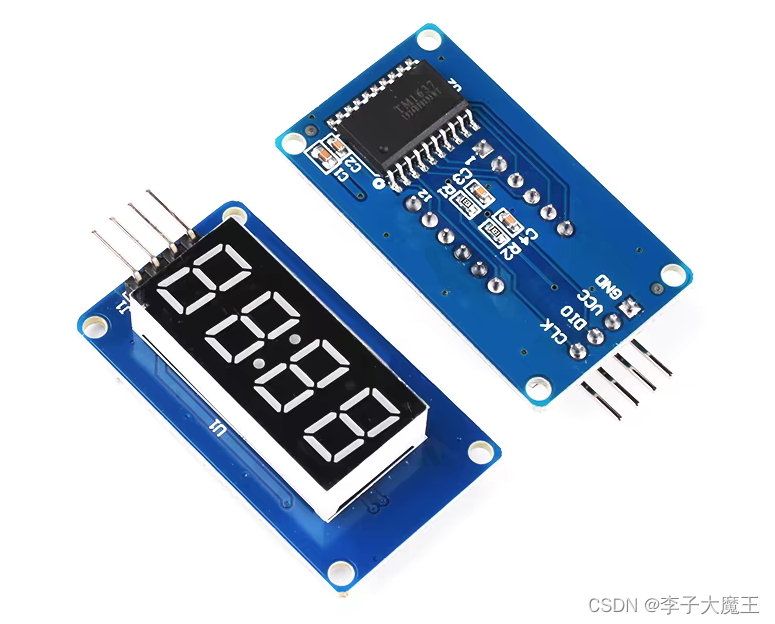

模块图：

在这里插入图片描述

2. 管脚定义

在这里插入图片描述
可以看出，有两个IO用于串行数据输入/输出。此芯片不仅能够驱动数码管，还能够作为矩阵按键扫描。

3.接口说明

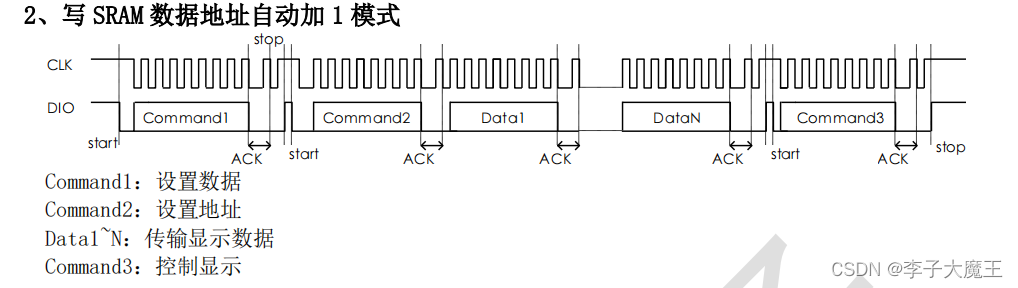

在这里插入图片描述
根据手册描述，数据在CLK为低时刻准备好，CLK为高（上升沿）被传输过去，每传输一个字节，在第八个时钟下降沿，1637都会产生一个ACK，会拉低DIO总线。
我使用的是地址自动加1模式，首先空闲状态都为高电平，发送start信号，然后命令，从机ack应答（拉低DIO），接着stop信号。然后start信号，设置地址，从机ack应答，然后data1，ack…,最后stop信号。

4.数据指令

在这里插入图片描述

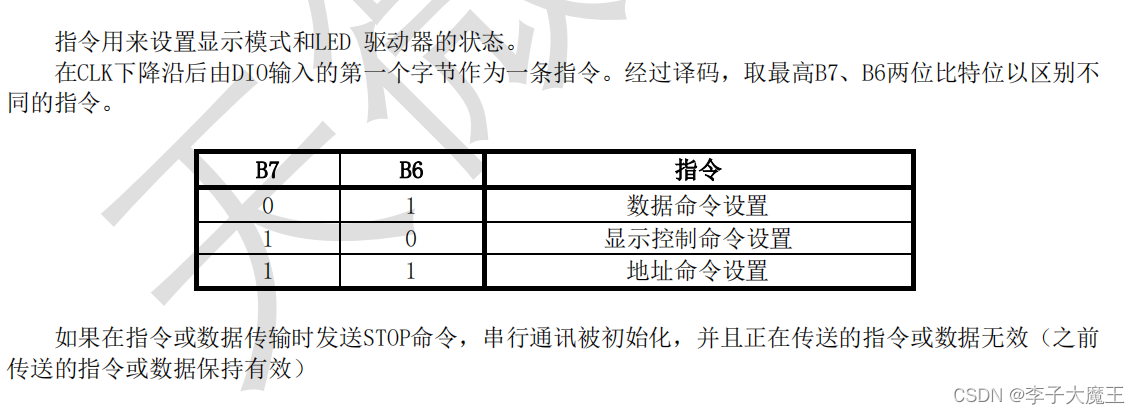

可以看出，这两位是来区分，数据命令或者显示控制命令，或者地址命令的。

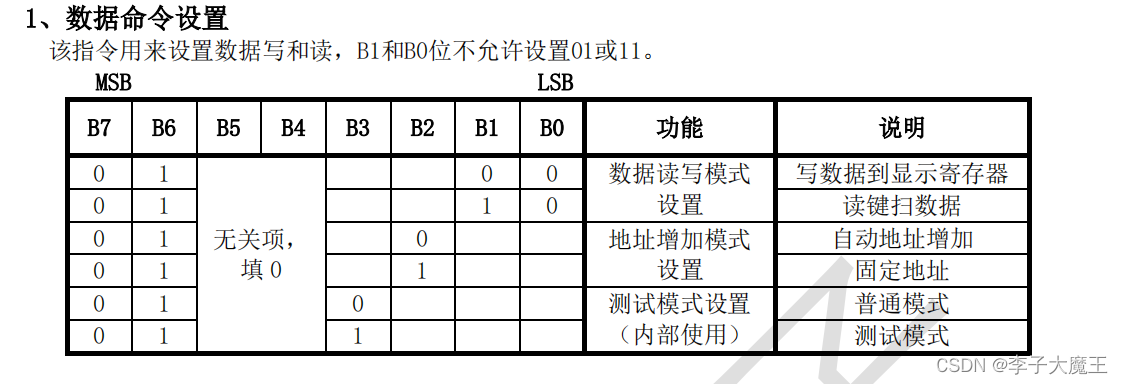

1.数据命令设置

在这里插入图片描述
0x40为写数据到显示寄存器、自动地址增加

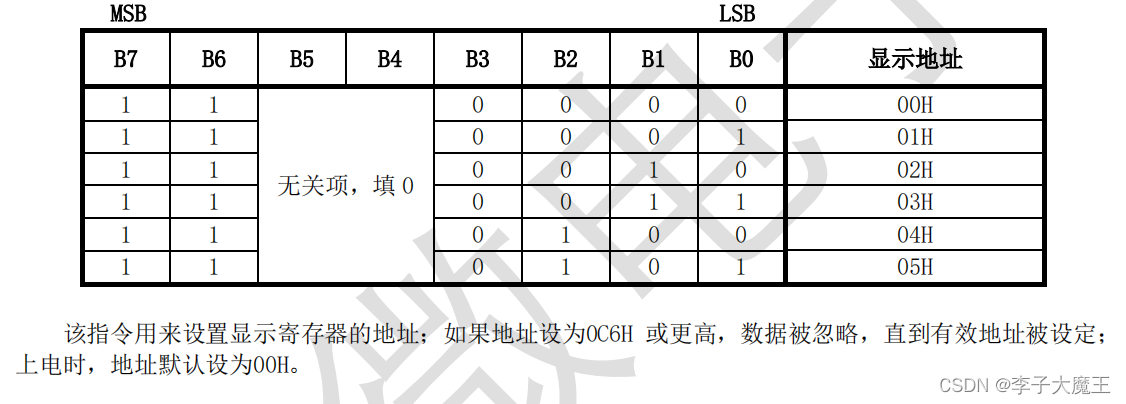

2.地址命令设置

在这里插入图片描述
0xC0为第一个数码管显示寄存器地址，下一个地址加一，依次类推。

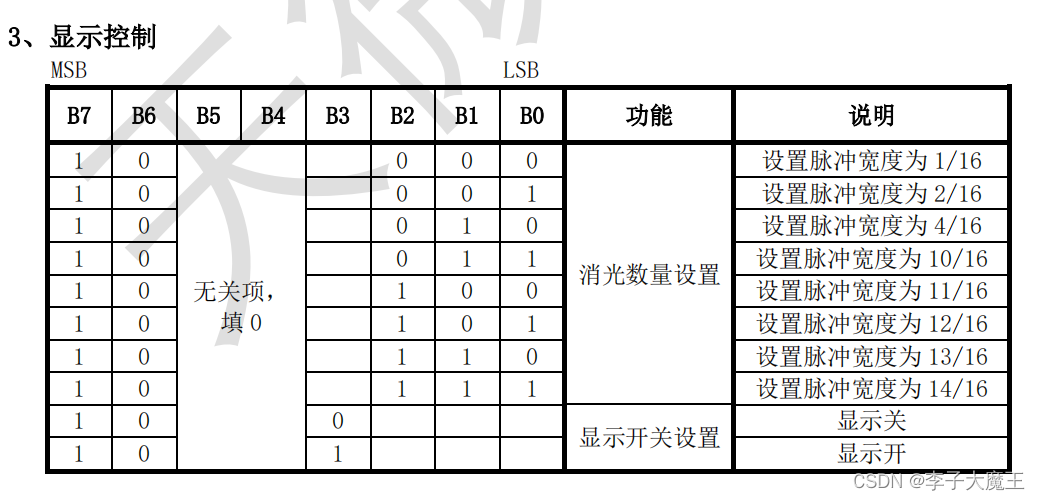

3.显示控制

在这里插入图片描述
脉冲宽度表示这个是控制显示亮度的，可根据自己场景选择。
下面0x88是显示打开！！！

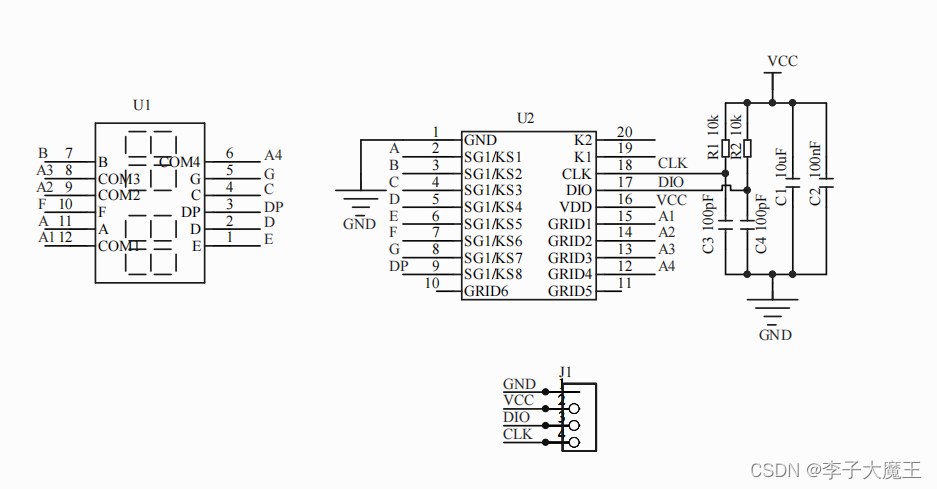

5.四位数码管模块原理图

在这里插入图片描述

6.程序驱动

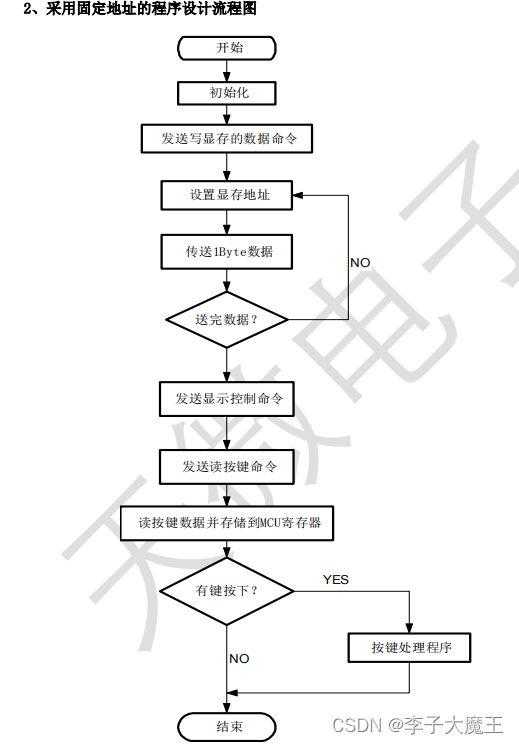

采用固定地址的程序流程图

在这里插入图片描述

程序代码

main.c
#include "tm1637.h"
int main(void)
{
    tm1637_init();		//数码管初始化
    smg_display(2142,0);//显示2142，冒号不显示
    while(1)
    {

	}
}
tm1637.c
#include "tm1637.h"
#include "main.h"
#include "uart.h"
#include <stdio.h>
#include <string.h>
#include "retarget.h"

//段码表
const uint8_t num_tab[] =
        {
                //0,	1,	2,	3,	4,	   5,	6,   7,  8,   9,    A,   b,  C,   d,   E,   F, :(数码管中间那两点)
                0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,
                0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x80
        };

//显示缓冲区,要准备显示的段码值,从左到右
uint8_t show_buffer[4] = {0};
/**
* @brief: tm1637初始化
 * @param: void
 * @return: none
*/
void tm1637_init(void)
{
    GPIO_InitTypeDef tm1637_gpio_init;
    TM1637_CLK_GPIO_CLK_ENABLE();
    TM1637_DIO_GPIO_CLK_ENABLE();
    /// tm1637 CLK
    tm1637_gpio_init.Pin = TM1637_CLK_GPIO_PIN;
    tm1637_gpio_init.Pull = GPIO_PULLUP;
    tm1637_gpio_init.Mode = GPIO_MODE_OUTPUT_PP;
    tm1637_gpio_init.Speed = GPIO_SPEED_HIGH;
    HAL_GPIO_Init(TM1637_CLK_GPIO_PORT,&tm1637_gpio_init);
    /// tm1637 DIO
    tm1637_gpio_init.Pin = TM1637_DIO_GPIO_PIN;
    HAL_GPIO_Init(TM1637_DIO_GPIO_PORT,&tm1637_gpio_init);
    TM1637_CLK_HIGH;
    TM1637_DIO_HIGH;
}

/**
 * @brief: 初略延时，n ns
 * @param i
 * @return: none
 */
void delay_ns(uint32_t i)
{
    while(i--);
}

/**
 * @brief: tm1637 start 信号
 * @param: void
 * @return: none
 */
void tm1637_start(void)
{
    TM1637_DIO_GPIO_OUTPUT;
    TM1637_CLK_HIGH;
    TM1637_DIO_HIGH;
    delay_ns(6);
    TM1637_DIO_LOW;
}
/**
 * @brief: 检测应答信号,默认有超时时间
 * @param: void
 * @return: 0: nack, 1: ack
 */
uint8_t tm1637_is_ack(void)
{
    uint8_t ack_flag = 0,time = 60;
    TM1637_DIO_GPIO_INPUT;
    TM1637_CLK_LOW;
    while(time)
    {
        time--;
        if(HAL_GPIO_ReadPin(TM1637_DIO_GPIO_PORT,TM1637_DIO_GPIO_PIN) == GPIO_PIN_RESET)
        {
            ack_flag = 1;
            break;
        }
    }
    TM1637_CLK_HIGH;
    delay_ns(6);
    TM1637_CLK_LOW;

    return ack_flag;
}

/**
 * @brief: 停止信号
 * @param: void
 * @return: none
 */
void tm1637_stop(void)
{
    TM1637_DIO_GPIO_OUTPUT;
    TM1637_CLK_LOW;
    delay_ns(5);
    TM1637_DIO_LOW;
    delay_ns(5);
    TM1637_CLK_HIGH;
    delay_ns(5);
    TM1637_DIO_HIGH;

}
/**
 * @brief: 写一个字节，地址自动递增模式
 * @param data
 * @return: none
 */
void tm1637_write_byte(uint8_t data)
{
    uint8_t i;
    TM1637_DIO_GPIO_OUTPUT;
    for (i = 0; i < 8;i++)
    {
        TM1637_CLK_LOW;
        if(data & 0x01)
        {
            TM1637_DIO_HIGH;
        }
        else
        {
            TM1637_DIO_LOW;
        }
        delay_ns(3);
        data = data >> 1;
        TM1637_CLK_HIGH;
        delay_ns(3);


    }

}

/**
 * @brief: 数码管显示数值
 * @param show_num : 0000 ~ 9999
 * @param colon_flag: 冒号标志位，0:不显示，1:显示
 */
void smg_display(uint16_t  show_num , uint8_t colon_flag)
{
    uint8_t i;
    uint8_t ack_flag = 0;

    memset(show_buffer,0,sizeof(show_buffer));
    show_buffer[0] = num_tab[show_num/1000];
    if (colon_flag)     //冒号标志位
    {
        show_buffer[1] = num_tab[show_num/100%10] | 0x80;
    }
    else
    {
        show_buffer[1] = num_tab[show_num/100%10];
    }
//    show_buffer[1] = 0x80;
    show_buffer[2] = num_tab[show_num/10%10];
    show_buffer[3] = num_tab[show_num%10];

    tm1637_start();
    tm1637_write_byte(0x40);    //0x40,地址自动加1模式
    ack_flag = tm1637_is_ack();
    if(!ack_flag)
    {
        return; //结束

    }
    tm1637_stop();
    tm1637_start();
    tm1637_write_byte(0xc0);    //设置数码管显示的首地址
    ack_flag = tm1637_is_ack();
    if(!ack_flag)
    {
        return; //结束
    }
    for (i = 0; i < 4; i++)
    {
        tm1637_write_byte(show_buffer[i]);
//        tm1637_write_byte(0x5b);    //显示数值，从左到右
        ack_flag = tm1637_is_ack();
        if(!ack_flag)
        {
            return; //结束
        }
    }
    tm1637_stop();

    tm1637_start();
//    tm1637_write_byte(0x8f);    //开显示，最大亮度,14/16
    tm1637_write_byte(0x8b);    //开显示，亮度，10/16
//    tm1637_write_byte(0x8a);    //开显示，亮度，4/16
//    tm1637_write_byte(0x88);    //开显示，亮度，1/16
    ack_flag = tm1637_is_ack();
    if(!ack_flag)
    {
//        printf("error 0x8f ack.\r\n");
        return; //结束
    }
    tm1637_stop();

}
tm1637.h
#ifndef CLOCK_TM1637_H
#define CLOCK_TM1637_H

#include <stdbool.h>
#include "stm32f1xx.h"

#define TM1637_CLK_GPIO_PORT                GPIOB
#define TM1637_CLK_GPIO_PIN                 GPIO_PIN_8
#define TM1637_CLK_GPIO_CLK_ENABLE()        do{__HAL_RCC_GPIOB_CLK_ENABLE();}while(0)
#define TM1637_CLK_HIGH                     do{HAL_GPIO_WritePin(TM1637_CLK_GPIO_PORT,TM1637_CLK_GPIO_PIN,GPIO_PIN_SET);}while(0)
#define TM1637_CLK_LOW                      do{HAL_GPIO_WritePin(TM1637_CLK_GPIO_PORT,TM1637_CLK_GPIO_PIN,GPIO_PIN_RESET);}while(0)

#define TM1637_DIO_GPIO_PORT                GPIOB
#define TM1637_DIO_GPIO_PIN                 GPIO_PIN_9
#define TM1637_DIO_GPIO_CLK_ENABLE()        do{__HAL_RCC_GPIOB_CLK_ENABLE();}while(0)
#define TM1637_DIO_HIGH                     do{HAL_GPIO_WritePin(TM1637_DIO_GPIO_PORT,TM1637_DIO_GPIO_PIN,GPIO_PIN_SET);}while(0)
#define TM1637_DIO_LOW                      do{HAL_GPIO_WritePin(TM1637_DIO_GPIO_PORT,TM1637_DIO_GPIO_PIN,GPIO_PIN_RESET);}while(0)
//切换方向,输入或者输出
#define TM1637_DIO_GPIO_OUTPUT              {GPIOB->CRH &=  0xFFFFFF0F; GPIOB->CRH |=  (uint32_t)(3<<4);}
#define TM1637_DIO_GPIO_INPUT               {GPIOB->CRH &=  0xFFFFFF0F; GPIOB->CRH |=  (uint32_t)(8<<4);}


/**
* @brief: tm1637初始化
 * @param: void
 * @return: none
*/
void tm1637_init(void);
/**
 * @brief: 初略延时，n ns
 * @param i
 * @return: none
 */
void delay_ns(uint32_t i);
/**
 * @brief: tm1637 start 信号
 * @param: void
 * @return: none
 */
void tm1637_start(void);

/**
 * @brief: 检测应答信号,默认有超时时间
 * @param: void
 * @return: 0: nack, 1: ack
 */
uint8_t tm1637_is_ack(void);
/**
 * @brief: 停止信号
 * @param: void
 * @return: none
 */
void tm1637_stop(void);
/**
 * @brief: 写一个字节，地址自动递增模式
 * @param data
 * @return: none
 */
void tm1637_write_byte(uint8_t data);

void smg_display(uint16_t  show_num , uint8_t colon_flag);



#endif //CLOCK_TM1637_H

7.遇到的问题

问题1 无法点亮数码管

使用TM1637，按照手册里面编写时序，发现数码管不亮，然后检查时序，从开始信号，数据位，到最后结束信号，发现在发送data1~data n后，直接发送停止信号了，接着又发送1个字节的数据，应答此刻等待了29us多，很长。发现这部分不对劲，对照手册里面发送的最后一个字节命令是用来开显示和调整亮度的，然后发现少了个开始信号，加上去，就正常了。
