[OCCT] Open CASCADE Technology的编译（包含示例的编译）

QQ交流群：604668232
OCCT知识库：yuque.com/softdev/occt，持续更新

相关文档

1. 官方文档：构建、调试和升级
2. 官方文档：OCCT的构建

源代码目录

• adm目录：包含编译OCCT的相关工程;
  • adm/cmake目录：包含使用CMake构建OCCT的相关处理脚本;
  • adm/msvc目录：包含window平台 Visual C++ 2010, 2012, 2013, 2015, 2017 and 2019等版本的32/64平台solutinon文件;
• data目录： 包含用于OCCT功能测试的CAD文件
• doc目录：包含OCCT的html和pdf格式帮助文档;
• dox目录：包含了基于MarkDown文件格式的文本文档;
• inc目录：OCCT头文件依赖;
• samples目录：OCCT示例项目;
• src目录：OCCT源码目录;
• tests目录：包含测试脚本文件
• tools目录：包含Inspector工具的源码.
• win64/vc14目录：OCCT在window平台预编译的可执行程序和lib库;
• gendoc.bat： 将occt的Markdown格式文件编译为html格式
• inspector.bat occinspector工具运行环境
• msvc.bat： visual studio编译工程和运行环境
• draw.bat: draw工具运行环境

编译源代码

官方提供的文件中，带有预编译的第三方库，因此我们能很方便的编译OCCT

代码下载：https://old.opencascade.com/content/latest-release

方法一：使用官方提供的VS工程

1. 打开msvc.bat
2. 修改以下内容

@echo off
rem This file has been generated by genproj.tcl script from CASROOT/adm/templates/msvc.bat

rem Setup environment
call "%~dp0env.bat" vc141 win64 %3 #修改成vc141 win64

3. 双击msvc.bat，它自动会打开VS17的工程

方法二：使用cmake构建工程

1. 源代码路径：D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0
2. build路径（自定义）：D:\OpenCASCADE-7.5.0-vc14-64\build
3. 3RDPARTY_DIR设置为D:\OpenCASCADE-7.5.0-vc14-64
   1. 安装包提供了vc14版本的第三方库，可以直接指定
4. 勾选安装例子Build_SAMPLES_QT
5. INSTALL_DIR设置为D:\OpenCASCADE-7.5.0-vc14-64\install，再点击Configure
6. 编译 ，vs中install出错，用管理员身份打开

软件介绍

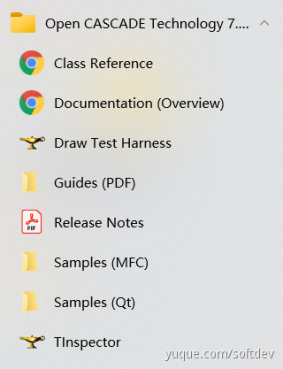

Full安装之后，你能得到以下内容：

1. Class Reference 类图（包括方法与注释等等），应该是由doxygen自动生成的
2. Documentation文档
3. Guides指南，官方的教程
4. Release Notes发布说明（即更新记录）
5. Sample 例子
6. Draw Test Harness 绘制测试工具
7. TInspector查看器（可查看OCCT官方的模型文件）

Draw Test Harness绘制测试工具

此工具可以输入OCCT的脚本，完成快速绘制图形的功能，并且提供给我们一些示例

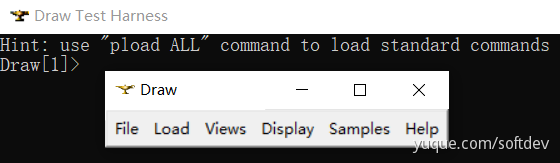

1. 点开Load -> pload all加载标准命令

2. 然后就有一些示例可以查看与学习

相关错误：您的图形供应商 (Intel) 已提供损坏的 OpenGL 驱动程序，因此该消息建议要求供应商更新驱动程序以解决该问题。

• 重装系统；
• 反馈给Intel，反馈地址

Error: no active view!
TKOpenGl | Type: Error | ID: 0 | Severity: High | Message:
  Error! OpenGL context reports version 4.6 but does not export required functions for 4.5 (glGetnTexImage)
Please report this issue to OpenGL driver vendor 'intel'

TInspector查看器

查看STEP模型文件的节点关系与信息。

示例

原始链接：OCCT教程与例子

如果要查看对应的例子，在编译OCCT的时候勾选相应的例子即可。

OCCT提供了各种平台与各种框架的示例

1. C++：MFC和Qt
2. C#：Windows Forms、WPF+Direct3D Viewer
3. Android：jniviewer（java）和AndroidQt（qt + qml）
4. IOS：Apple UIKit框架
5. Web：Emscripten SDK
6. OCAF使用示例
7. OCAF机制用法
8. Draw绘制脚本

MFC示例

编译

1. 修改C:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\samples\mfc\standard下面的msvc.bat，用call "%~dp0env.bat" vc141 win64 %3启动vs2017
2. 编译时报找不到头文件：在vs2017的“C/C++”的“附加包含目录”中增加D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\inc
3. 报找不到lib：在vs2017的“连接器”-“常规”-“附加库目录”中增加D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\win64\vc14\lib
4. 无法启动程序：在vs2017的“调试”的“环境”中增加PATH=D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\win64\vc14\bin;%PATH%
5. 编译通过

调试方法

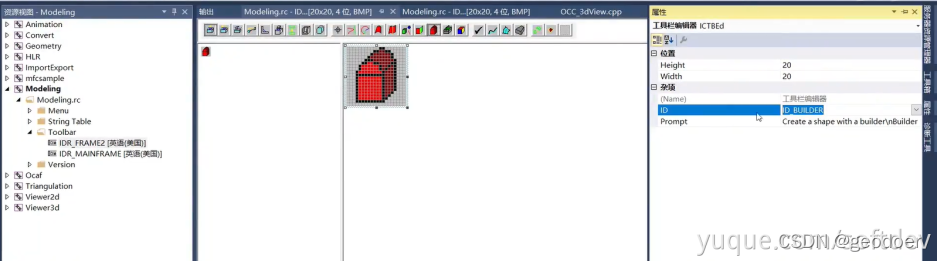

1. VS > 视图 > 资源视图 > Modeling > Modeling.rc > Toolbar > 找到对应图标 > 右键图标，属性 > 杂项 > 复制ID

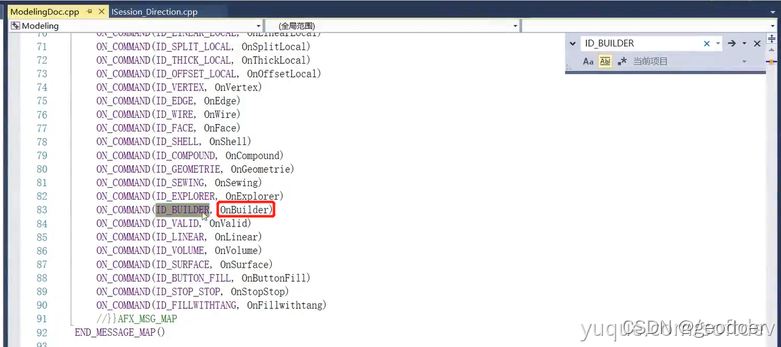

2. 在项目中搜索这个ID，找到命令。找到对应的回调函数即可

Qt OCCT示例

内容

D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\samples\qt\OCCTOverview包含了“Qt OCCT概述”应用程序的文件夹和文件：

• 文件OCCTOverview.pro和OCCTOverview0.pro是Qt项目文件。
• 使用genproj.bat文件对MS Visual Studio项目进行降级。
• 文件msvc.bat以运行MS Visual Studio项目。
• 文件make.sh以在Linux上构建应用程序。
• 使用文件run.bat和run.sh运行应用程序。
• 从_genproj.bat_，msvc.bat，run.bat_调用文件env.bat和custom.bat。用户应该定义文件_custom.bat_来提供QT目录和OCCT安装目录的路径（请参见_custom.bat.template）。
• src和res目录提供源文件和资源文件。

D:\OpenCASCADE-7.5.0-vc14-64\opencascade-7.5.0\samples\OCCTOverview\code包含了示例的源代码。

如何构建Qt OCCT概述的应用程序

• 编辑custom.bat文件。有必要定义以下变量：
  • 安装Qt的QTDIR路径
  • 安装Open CASCADE二进制文件的CASROOT路径。
• 生成应用程序：
  • 在Windows上：
    • 生成项目文件： > genproj.bat vc141 win64 Debug
    • 启动MS Visual Studio： > msvc.bat vc141 win64 Debug
    • 使用MS Visual Studio生成应用程序。
  • 在Linux上：通过make.sh脚本启动应用程序的构建

运行应用程序

1. Windows：run.bat vc141 win64 Debug
2. Linux：run.sh
