1.简介

曲面细分（Tessellation）是现代图形管线中的一个重要阶段，它允许在运行时动态地增加几何细节。以下是曲面细分的基本流程图和每个步骤的简要介绍：

输入装配（Input Assembly）
输入数据：包括顶点数据、索引（如果使用的话），以及定义patch的控制点。Patch可以是一条线、一个三角形或四边形等。
设置：需要指定如何解释输入数据（例如，作为一个点列表、线段、三角形等）。
细分控制着色器（Tessellation Control Shader, TCS）
功能：TCS为每个控制点执行一次。它的主要任务是计算并输出细分等级（tessellation levels），这些等级决定了最终生成的几何细节程度。此外，TCS还可以对控制点的数据进行处理或传递其他属性给下一个阶段。
输出：除了细分等级外，还包括控制点的位置和其他可能需要传递给TES的属性。
原始生成器（Primitive Generator）
功能：基于TCS提供的细分等级，原始生成器负责将输入的patch细分为更小的图元（如点、线段、三角形）。这个过程根据所选的细分模式（如isolines, triangles, 或 quads）来确定如何细分。
输出：产生新的顶点位置（但不直接包含顶点的具体属性），这些位置将用于接下来的评估。
细分评估着色器（Tessellation Evaluation Shader, TES）
功能：对于每个新生成的顶点，TES都会执行一次。它使用gl_TessCoord（表示当前顶点在其所属图元中的位置）和来自TCS的控制点信息来计算每个顶点的确切属性（如位置、颜色、法线等）。
输出：经过计算后的顶点属性，这些属性随后会被送入后续的图形管线阶段（如几何着色器或光栅化）。
几何着色器（可选）
功能：如果存在，几何着色器可以在细分之后进一步操作或生成更多的几何体。
光栅化（Rasterization）
功能：将几何形状转换为像素，并准备进入片段着色器阶段。
片段着色器（Fragment Shader）
功能：为每个像素计算颜色值，考虑光照、材质属性等。

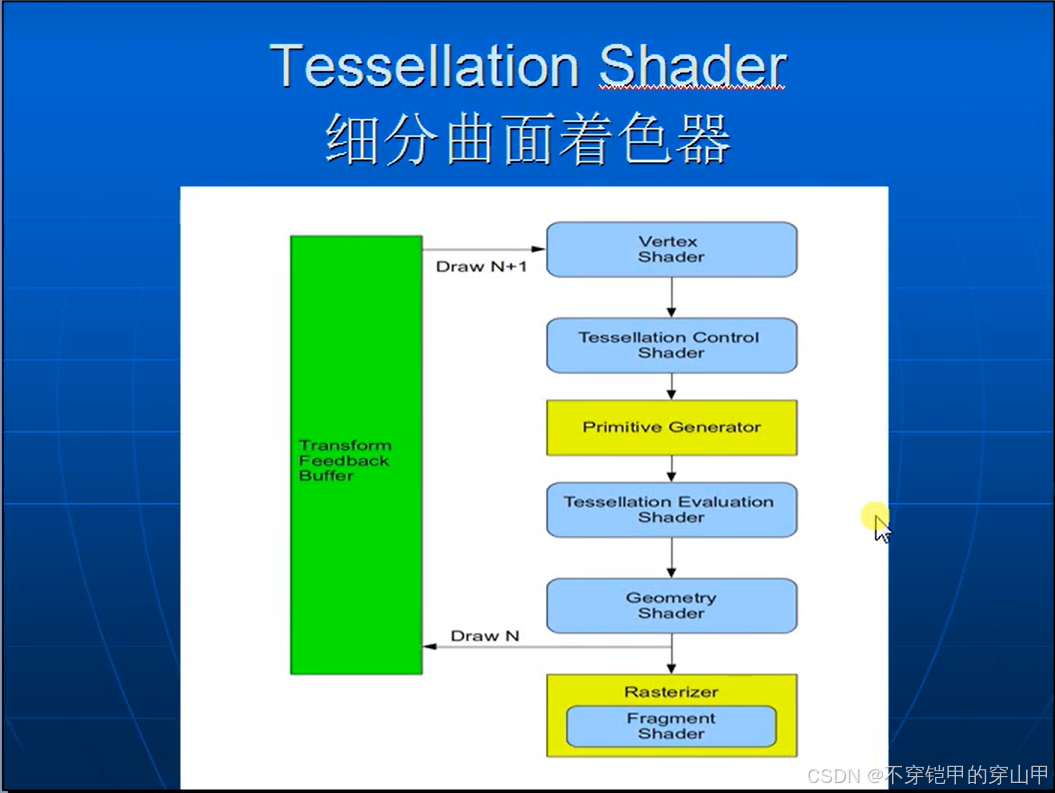

执行流程图
在这里插入图片描述
以下是细分着色的整体工作流程：

顶点数据通过顶点着色器处理后，作为图元的控制点传递给细分控制着色器（TCS）。
细分控制着色器计算细分因子，并将控制点信息传递给原始生成器。
原始生成器根据细分因子将几何图元细分为更小的图元。
细分评估着色器（TES）根据细分后的每个顶点的位置，计算出最终几何形状。

2.例子

给定两个点绘制一条正弦曲线，两点 :A(10, 200, 0),B(310， 200， 0)。

顶点着色器(VS)
顶点着色器为细分阶段提供输入顶点数据。

#version 400 core

layout(location = 0) in vec3 in_Vertex;
void main()
{
    gl_Position = vec4(in_Vertex, 1.0); // 顶点位置
}

细分控制着色器（TCS）
细分控制着色器用于控制细分因子，并传递控制点数据。

#version 400 core

layout(vertices = 2) out;
void main()
{
    gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
    gl_TessLevelOuter[0] = float(1);
    gl_TessLevelOuter[1] = float(32);
}

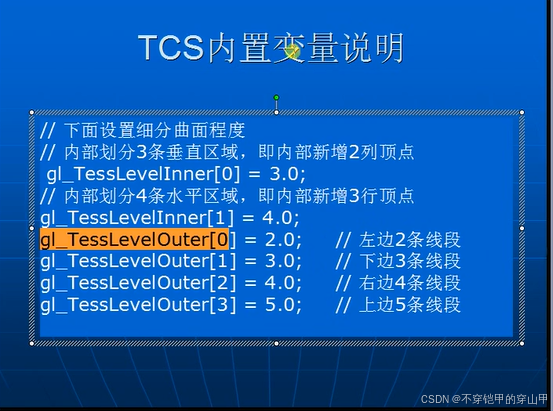

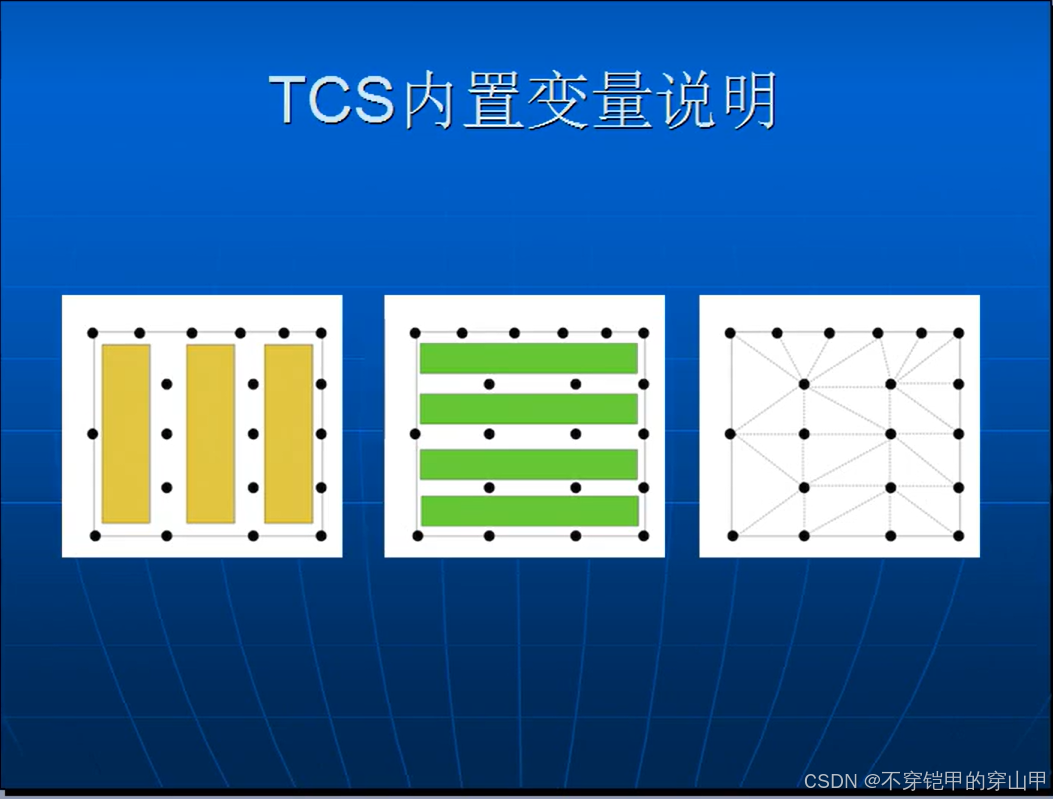

内置变量说明
在这里插入图片描述

细分评估着色器（TES）
细分评估着色器用于计算细分后顶点的位置。

#version 400 core

layout(isolines) in;
uniform mat4 mvp;
void main()
{
    // 计算当前顶点的位置（Barycentric 插值）
    float u= gl_TessCoord.x;
    vec3 p0 = gl_in[0].gl_Position.xyz;
    vec3 p1 = gl_in[1].gl_Position.xyz;
    float = len = length(p1 - p2) / 2.0;
    vec3 p;
    p.x = p0.x * u + p1.x * (1 - u);
    p.y = p0.y + len * sin(u * 2 * 3.1415);
    gl_Position = mvp * vec4(p, 1);
}

片段着色器
片段着色器对细分后的顶点数据进行光栅化后的每个片段进行着色。

#version 400 core
in vec3 tesColor;     // 从细分评估着色器输入的颜色
void main()
{
    gl_FragColor= vec4(tesColor, 1.0); // 输出片段颜色
}

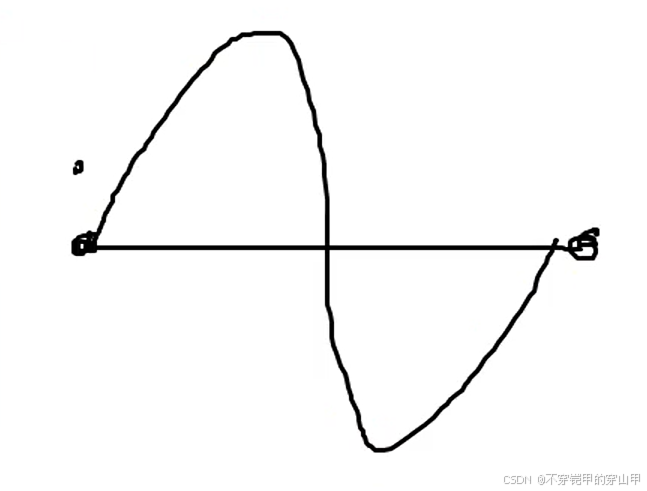

示意图
在这里插入图片描述

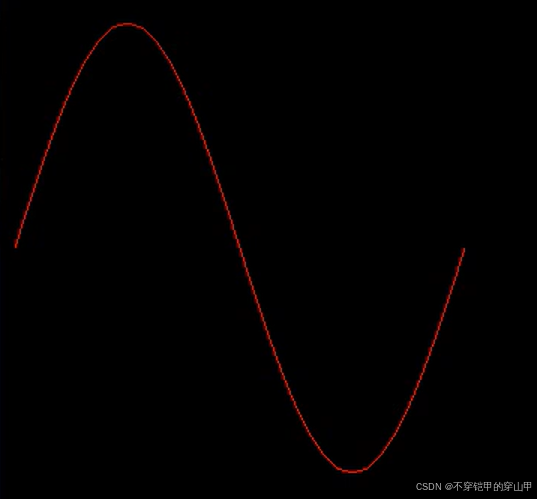

最终效果图
在这里插入图片描述

整体工作流程：

执行顶点着色器(VS），并且执行完后会将每两个顶点打包成一个patch,传给下一步。会被执行2次
细分控制着色器（TCS),将每个patch中的顶点作为输入进行执行，将分割设置和patch传给原始生成器。会被执行1个patch，每个patch含两个顶点，因此也会被执行2次

gl_InvocationID
```
layout(vertices = 2) out;
```
这表示你正在处理包含 2 个控制点的 patch。因此，在这个情况下，gl_InvocationID 的值将分别为 0 和 1，每次 TCS 被调用以处理新的 patch 时，这个 ID 都会重新从 0 开始计数。换句话说，对于每一个新的 patch，gl_InvocationID 会再次从 0 开始，并非每两次重新置 0，而是每次处理一个新的 patch 时都会重置为 0。

因此，如果你连续处理多个 patches，比如第一个 patch 处理完后接着处理下一个，那么对于每个新 patch，gl_InvocationID 总是从 0 开始递增，而不是跨 patch 累加或周期性地每隔两次重置。每个独立的 patch 处理过程都是独立开始的。

设置将每个patch分割数

    gl_TessLevelOuter[0] = float(1);
    gl_TessLevelOuter[1] = float(32);

在OpenGL的细分着色器（Tessellation Control Shader, TCS）中，gl_out[]数组和输出变量如tcsColor[]是按每个控制点（即输入顶点）执行一次来处理的。这意味着对于你定义的每一个输入顶点，TCS都会执行一次，并且在这个执行过程中，你可以访问和修改对应于该顶点的数据。

不过，有几个问题需要注意：

重复设置 gl_TessLevelOuter: 在你的代码示例中有重复的代码行设置了gl_TessLevelOuter[0]和gl_TessLevelOuter[1]。实际上，这些行只需要设置一次即可，重复设置不会带来额外的效果，并且从代码整洁性角度来看，应该避免这样做。
gl_TessLevelOuter 设置值:
gl_TessLevelOuter[0] = 0; 这一行可能不是你想要的结果。细分等级通常应该是正数，0可能会导致未定义行为或被驱动程序修正为默认值。
gl_TessLevelOuter[1] = 1; 这个设置意味着将对应的边细分为1段，即不进行细分。
关于 layout(vertices = 2) out;: 你指定了一个包含2个顶点的patch，这适用于线段的细分，而不是三角形。如果你要处理三角形，则需要指定3个顶点。
颜色传递: 你在TCS中直接将输入的颜色vColor[]复制到了输出tcsColor[]，这也是针对每个顶点执行的操作。
总结来说，在TCS中，对每个输入顶点（控制点），都会执行一次着色器代码，从而允许你修改每个顶点相关的数据（如位置、颜色等）以及设置细分等级。但是，注意不要多次设置相同的全局属性（如gl_TessLevelOuter[]），除非这是你的意图并且理解这样做的后果。

#version 400 core

layout(vertices = 2) out;
void main()
{
    gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
    gl_TessLevelOuter[0] = float(1);
    gl_TessLevelOuter[1] = float(32);
}

优化后,减少重复执行
优化后的代码：

#version 400 core

layout(vertices = 2) out;
void main()
{
    gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
    if(gl_InvocationID == 0){
       gl_TessLevelOuter[0] = float(1);
       gl_TessLevelOuter[1] = float(32);
    }
}

3.原始生成器(primitive generator)基于TCS提供的细分等级和细分模式（通过layout指定，比如isolines, triangles, 或 quads），原始生成器会创建新的顶点。这些顶点是细分后的结果，它们定义了如何将输入的patch细分为更小的图元。将线段分为32份，即生成33个点，这里输出的并不是33个点的直角坐标而是uv坐标。并传给细分评估着色器(TES)。每个patch包执行一次，会被执行1次
4.细分评估着色器(TES)对细分后产生的每个新顶点执行一次。TES使用gl_TessCoord（表示当前顶点在其所属图元中的位置）以及来自TCS的原始控制点数据来计算新顶点的实际属性（如位置、颜色等）。会被执行33次
5.最后运行片元着色器（像素着色器）生成颜色和其他与像素相关的数据。会被执行33次
