[UVM源代码研究] 聊聊UVM源代码中的DPI函数

引言

之前的一篇文章数字验证大头兵：[UVM源代码研究] 聊聊寄存器模型的后门访问中提到进行寄存器后门访问的时候用到了UVM源代码中自带的DPI函数uvm_hdl_read()，于是乎打算写一篇文章把UVM源代码中涉及到的DPI函数彻底梳理一遍。

SystemVerilog DPI，全称SystemVerilog直接编程接口（英语：SystemVerilog Direct Programming Interface）是SystemVerilog与其他外来编程语言的接口。能够使用的语言包括C语言、C++、SystemC等。直接编程接口由两个层次构成：SystemVerilog层和外来语言层，两个层次相互分离。对于SystemVerilog方面，另一边使用的编程语言是透明的，它只需要保证函数名和函数参数返回值类型的匹配即可。SystemVerilog和外来语言的编译器各自并不需要分析另一种语言的代码，两者各自独立编译。由于不触及SystemVerilog层，因此支持使用不同的语言。不过，目前SystemVerilog仅为C语言定义了外来语言层。所以，每个函数DPI的文件都有.svh和*.cc或*.c 两个文件。

dpi目录文件介绍

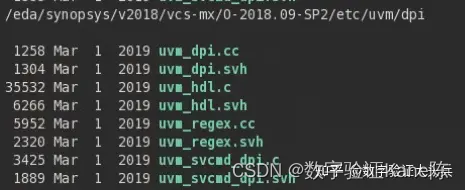

UVM源代码中的dpi目录包含文件如图1所示。

图1 /src/dpi目录文件结构

在这里插入图片描述

uvm_dpi.cc和uvm_dpi.svh

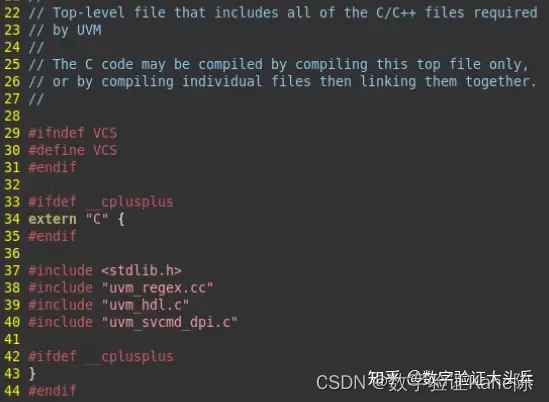

uvm_dpi.cc文件如图2所示，其中include了所有C语言相关的源文件。

图2 /src/dpi/uvm_dpi.cc文件内容

在这里插入图片描述

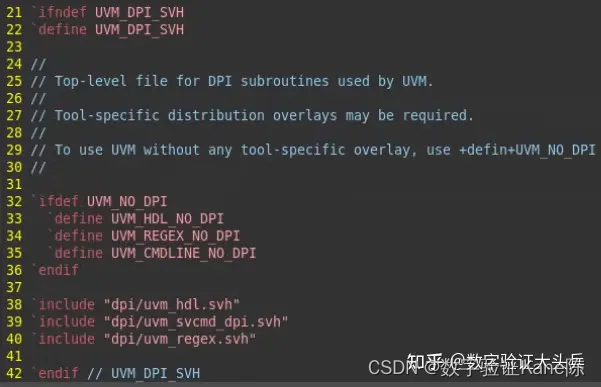

相应的uvm_dpi.svh则是所有DPI相关的sv代码的文件集合，如图3所示。

图3 /src/dpi/uvm_dpi.svh文件内容

在这里插入图片描述

可以看到uvm_dpi.svh中除了include相关几个sv文件之外，还做了宏的统一管理，一旦打开了UVM_NO_DPI宏，那么其中包含的三个文件中的NO_DPI宏就统一打开了，这样所有的DPI函数就都不能正常使用了，当然也可以分别独立打开每一个NO_DPI宏。

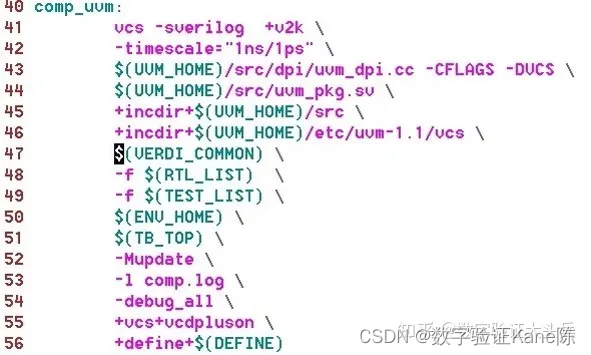

如此一来，我们只需要把上面提到的这两个文件都编译了就可以使用相应的DPI函数功能了，uvm_pkg.sv中包含文件uvm_dpi.svh，而http://uvm_dpi.cc需要在uvm_pkg.sv之外单独编译，所以在旧版本的仿真器编译时通常我们需要分别编译uvm_pkg.sv和http://uvm_dpi.cc两个文件，以VCS为例，早起版本我们通常需要像图4一样添加编译参数。

图4 vcs编译工具添加支持UVM DPI的编译参数

在这里插入图片描述

如今得益于多数仿真工具已经将UVM源代码库集成到了仿真工具的安装路径下了，并且支持相关的参数来简化仿真器的配置项，诸如上面一些列UVM相关的参数可以直接使用下面一句话来替换完成。

vcs -ntb_opts uvm-1.2

VCS仿真器会自动将指定的UVM版本相关的源代码全部编译，大大简化了仿真工具的参数配置过程。

dpi目录下剩余三组c/cc和svh后缀文件分别对应三种DPI的应用，下面我们分别展开介绍。

uvm_hdl.svh和uvm_hdl.c

UVM源代码实现的后门访问HDL路径的函数基本都包含在uvm_hdl文件中，我们可以在uvm中实现HDL的后门访问，具体包括的function有uvm_hdl_check_path，uvm_hdl_deposit， uvm_hdl_force，uvm_hdl_release，uvm_hdl_read， task 有uvm_hdl_force_time。下面分别介绍下这些函数/任务的作用和使用示例。

uvm_hdl_check_path

  // Function: uvm_hdl_check_path
  //
  // Checks that the given HDL ~path~ exists. Returns 0 if NOT found, 1 otherwise.
  //
  function int uvm_hdl_check_path(string path)

检查字符串表示的HDL路径是否存在，存在返回1，不存在返回0。

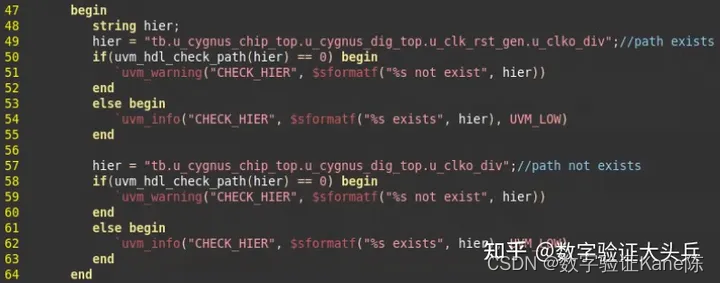

uvm_hdl_check_path的使用示例参考图5所示的代码段。

图5 uvm_hdl_check_path使用示例

在这里插入图片描述

执行结果如图6所示。

图6 uvm_hdl_check_path示例执行结果

在这里插入图片描述

uvm_hdl_check_path函数的典型应用场景可以用来判断某些通过宏或者generate选择性例化的instance是否有被例化来执行相应的后续处理代码。

下面几个DPI函数涉及到对HDL路径上的几个信号进行值操作，这里对几个信号的关系进行简单的说明，涉及到如下三个信号。

output wire[4:0]  da_xtal_ib_ctrl;
input wire[4:0]   da_xtal_ib_ctrl_func;
output reg[4:0]   xtal_ib_ctrl;

他们之间的关系是：

da_xtal_ib_ctrl的值由da_xtal_ib_ctrl_func通过assign连续赋值更新
da_xtal_ib_ctrl_func的值通过接口传递由xtal_ib_ctrl更新
xtal_ib_ctrl的值由always语句通过时序逻辑更新

uvm_hdl_deposit

// Function: uvm_hdl_deposit
  //
  // Sets the given HDL ~path~ to the specified ~value~.
  // Returns 1 if the call succeeded, 0 otherwise.
  //
  import "DPI-C" context function int uvm_hdl_deposit(string path, uvm_hdl_data_t value);

uvm_hdl_deposit函数具有两个参数。第一个参数是字符串表示的HDL路径信号，第二个参数是要发送到信号上的值。

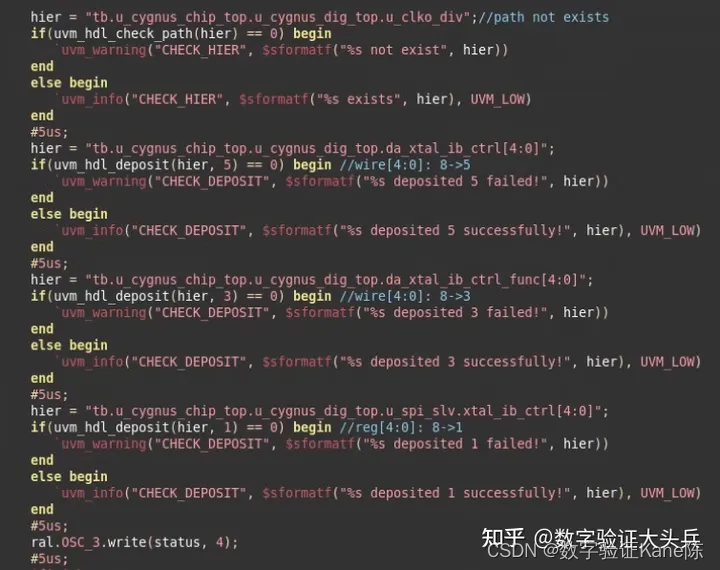

uvm_hdl_deposit的使用示例如图7所示。

图7 uvm_hdl_deposit代码示例

在这里插入图片描述

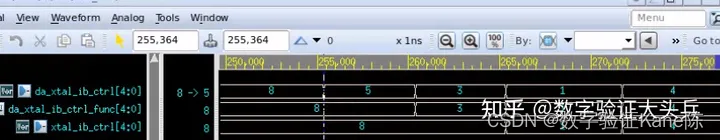

仿真结果波形如图8所示。

图8 uvm_hdl_deposit代码示例运行结果

在这里插入图片描述

从波形中我们可以看到虽然da_xtal_ib_ctrl信号定义成了wire类型并且通过连续赋值语句由信号da_xtal_ib_ctrl_func进行赋值，但是使用uvm_hdl_deposit赋值了之后连续赋值语句就无效了，该值被保存了下来，执行效果有点类似于force。但是等待5us后又对da_xtal_ib_ctrl_func信号采用了uvm_hdl_deposit赋了一个新值，发现da_xtal_ib_ctrl的值也跟着更新了，可见uvm_hdl_deposit的作用还不同于force功能，他像是给HDL中的某个信号进行赋值，知道该信号在HDL中的赋值逻辑发生变化时才会再次更新值，这样就不会被连续赋值语句覆盖了。最后通过配置寄存器又将xtal_ib_ctrl的值进行更新进而覆盖了之前deposit的值。

uvm_hdl_force/uvm_hdl_release

  // Function: uvm_hdl_force
  //
  // Forces the ~value~ on the given ~path~. Returns 1 if the call succeeded, 0 otherwise.
  //
  import "DPI-C" context function int uvm_hdl_force(string path, uvm_hdl_data_t value);

  // Function: uvm_hdl_release
  //
  // Releases a value previously set with <uvm_hdl_force>.
  // Returns 1 if the call succeeded, 0 otherwise.
  //
  import "DPI-C" context function int uvm_hdl_release(string path);

这个函数的功能类似于我们在systemverilog中的force语法，只不过force的对象是HDL hierarchy，而uvm_hdl_force的对象是一个表示HDL hierarchy的字符串，，它也有与force对应的release功能的函数uvm_hdl_release。uvm_hdl_force跟uvm_hdl_deposit的区别在于后者能够被新的赋值所覆盖，而前者在被uvm_hdl_release释放之前信号值永远不会被覆盖。

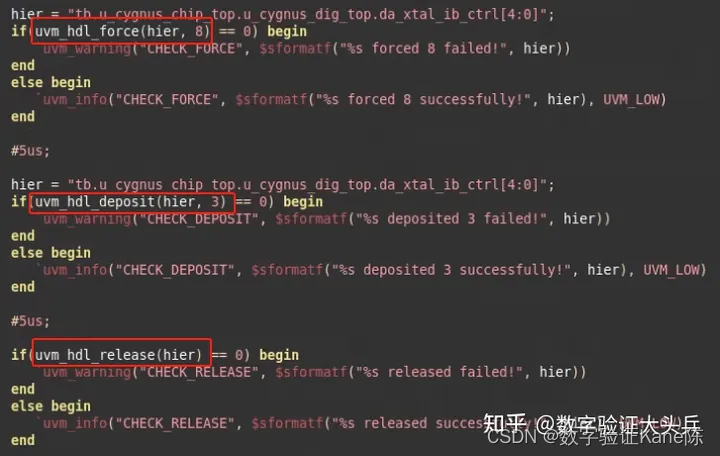

我们紧接着uvm_hdl_deposit代码后面补充uvm_hdl_force/uvm_hdl_release代码示例，如图9所示。

图9 uvm_hdl_force/uvm_hdl_release代码示例

在这里插入图片描述

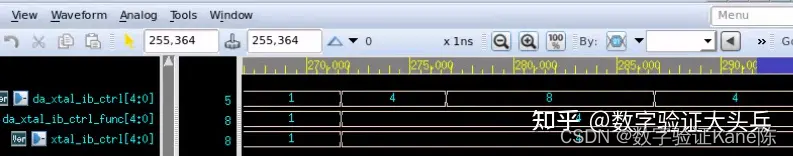

运行结果波形如图10所示。

图10 uvm_hdl_force/uvm_hdl_release代码示例运行结果

在这里插入图片描述

图中结果可以看到uvm_hdl_force会强制改变信号的值，执行uvm_hdl_release释放了又会被连续赋值语句覆盖之前force的值，而在uvm_hdl_force和uvm_hdl_release之间执行的uvm_hdl_deposit则被忽略了。

uvm_hdl_force/uvm_hdl_release相比于force/release的好处是将HDL hierarchy封装成了字符串的形式，不仅有利于将路径作为参数进行传递，同时还规避了package中不允许出现HDL hierarchy的语法问题，这样我们就可以在被package包含的class文件中对HDL hierarchy 进行操作了。

uvm_hdl_release_and_read

 // Function: uvm_hdl_release_and_read
  //
  // Releases a value previously set with <uvm_hdl_force>.
  // Returns 1 if the call succeeded, 0 otherwise. ~value~ is set to
  // the HDL value after the release. For 'reg', the value will still be
  // the forced value until it has been procedurally reassigned. For 'wire',
  // the value will change immediately to the resolved value of its
  // continuous drivers, if any. If none, its value remains as forced until
  // the next direct assignment.
  //
  import "DPI-C" context function int uvm_hdl_release_and_read(string path, inout uvm_hdl_data_t value);

uvm_hdl_release_and_read相比于uvm_hdl_release简单粗暴的释放信号的驱动，对wire和reg类型做了不同的处理，对于wire类型直接释放信号的驱动，连续赋值语句能够将新值立即drive给该信号更新信号值，而对于reg类型需要再次驱动该信号才能更新该值，并且在释放驱动的一瞬间用接口上的inout参数value来更新信号release后的值（实际实验发现这个value并没有被更新上去，不知道是使用的方法不正确，还是代码有漏洞）。

代码示例如图11所示。

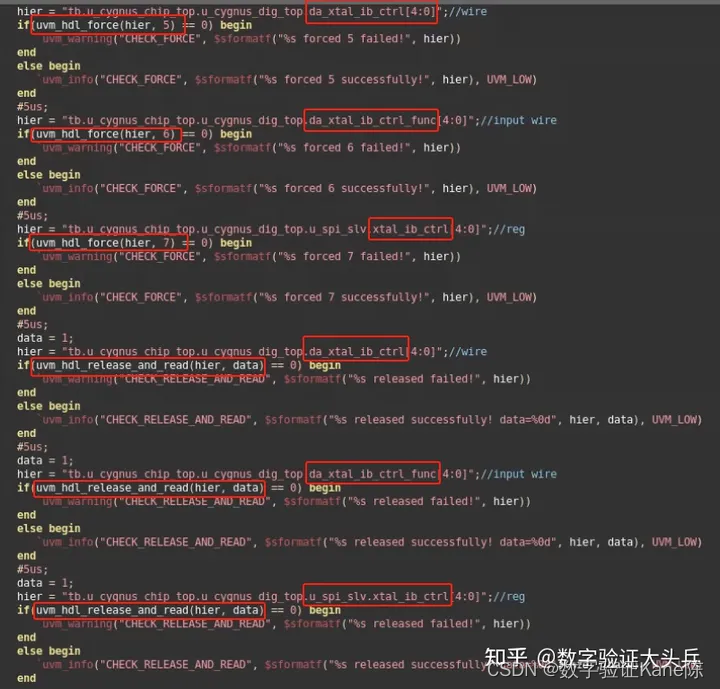

图11 uvm_hdl_release_and_read代码示例

在这里插入图片描述

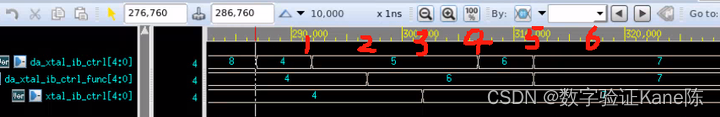

运行结果波形如图12所示。

图12 uvm_hdl_release_and_read代码示例运行结果

在这里插入图片描述

在图12标记的时间点1、2、3我们分别对三个信号da_xtal_ib_ctrl, da_xtal_ib_ctrl_func, xtal_ib_ctrl执行了uvm_hdl_force，时间点4、5、6依次执行了uvm_hdl_release_and_read，并且我们调用uvm_hdl_release_and_read传递的value参数都是1，都是事与愿违，无论是wire还是reg类型，这个value值都没有在release时设置到对应的信号。从执行uvm_hdl_release_and_read的结果我们可以看到对于wire信号da_xtal_ib_ctrl, da_xtal_ib_ctrl_func释放之后立马值就被HDL的连续赋值更新了，不管是通过assign还是接口连线，而reg类型的xtal_ib_ctrl释放后由于没有赋值则没有更新值。

uvm_hdl_force_time

  // Function: uvm_hdl_force_time
  //
  // Forces the ~value~ on the given ~path~ for the specified amount of ~force_time~.
  // If ~force_time~ is 0, <uvm_hdl_deposit> is called.
  // Returns 1 if the call succeeded, 0 otherwise.
  //
  task uvm_hdl_force_time(string path, uvm_hdl_data_t value, time force_time = 0);
    if (force_time == 0) begin
      void'(uvm_hdl_deposit(path, value));
      return;
    end
    if (!uvm_hdl_force(path, value))
      return;
    #force_time;
    void'(uvm_hdl_release_and_read(path, value));
  endtask

这个uvm_hdl_force_time实际上并没有专门的C函数实现，他是对uvm_hdl_deposit, uvm_hdl_force和uvm_hdl_release_and_read的组合实现，表示force某个信号为特定值之后一段时间后再释放。需要注意的是，当force时间为0时相当于执行了uvm_hdl_deposit，当force时间超过0时release用的是uvm_hdl_release_and_read，这样对于wire类型就会产生两种不同的force效果，因为uvm_hdl_deposit对于连续赋值语句之后等号右边的表达式有新值时才会更新赋值，而不会立刻执行连续赋值的结果。

uvm_hdl_read

  // Function: uvm_hdl_read()
  //
  // Gets the value at the given ~path~.
  // Returns 1 if the call succeeded, 0 otherwise.
  //
  import "DPI-C" context function int uvm_hdl_read(string path, output uvm_hdl_data_t value);

这个我们在之前的文章将寄存器后门访问的时候已经有过讲解，表示通过后门读取HDL路径上的信号值，不限于寄存器。

这样我们关于uvm_hdl.svh中涉及到的函数任务就讲解完成了，uvm_hdl.c文件中的具体C代码实现我们这里就不展开讲解了，感兴趣的可以自行研究。
