SystemVerilog中数组的维度相关概念解析

SystemVerilog中数组的维度相关概念解析

1. sv多维数组相关概念解析

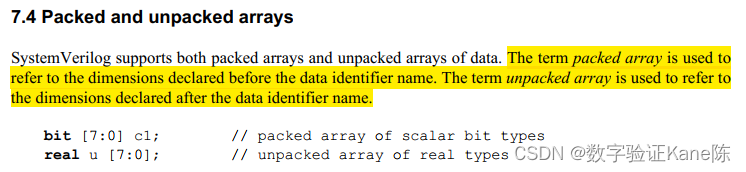

首先看下SystemVerilog标准中对packed（合并）和unpacked（非合并）数组的定义

简单说来就是定义在数组名左边的是packed部分，右边的是unpacked部分

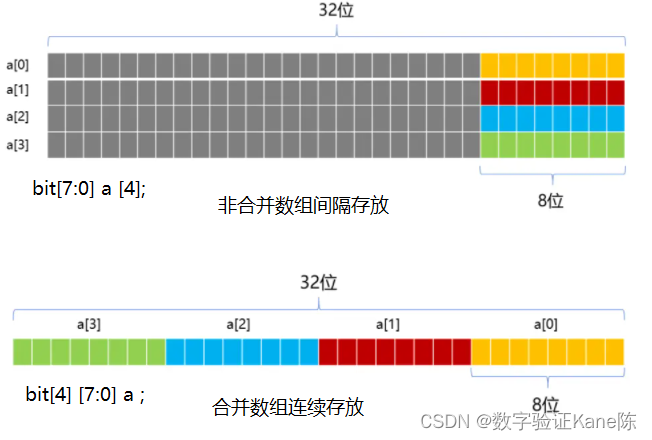

合并数组部分定义的维度在内存空间中是连续排放的，非合并数组是非连续存放，以32位内存系统为例两种数组的内存存储形式如下图所示：

多维数组里packed和unpacked维度示意如下（ijk三个维度对应packed，lmn三个维度对应unpacked）：
bit [i][j][k] array [l][m][n];

再引申一下看看多维数组的下标对应情况

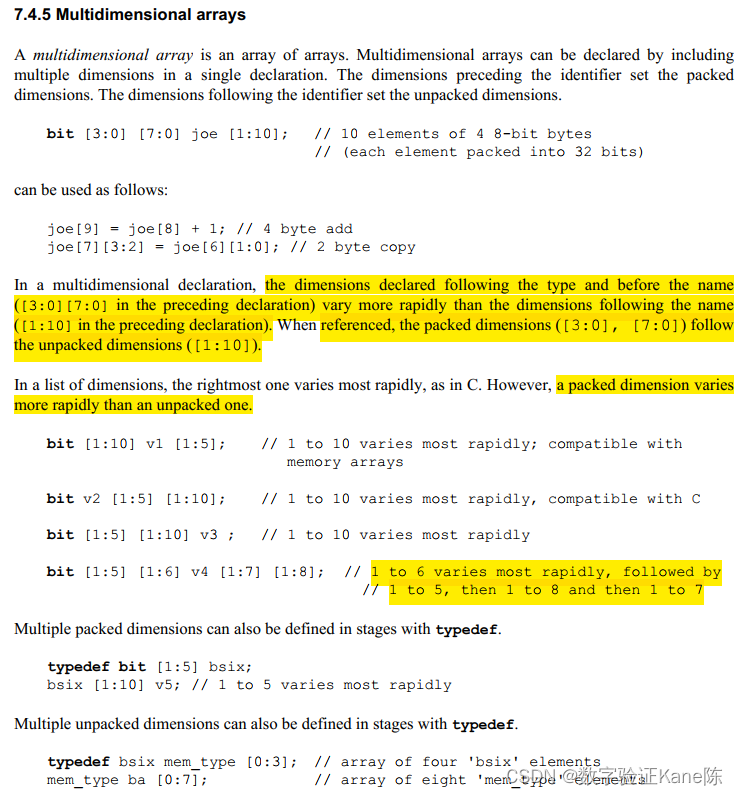

下面是sv语法中的描述：

可见在进行多维数组引用时，packed部分的维度在引用时比unpacked部分要高，unpacked部分的维度越靠近数组名越低，packed部分也是越靠近数组名越低。
总结下来数组的维度排序从低到高依次是：
1、先从左到右依次对unpacked部分维度排序
2、再从左到右依次对packed部分维度排序

还是用上面多维数组的例子：
// packed unpacked
bit [l][m][n] array [i][j][k] ;
对应数组的维度如下：
//维度 0 1 2 3 4 5
引用时对应下标array[i][j][k][l][m][n]

看看下面的示例

   initial begin
      //  l     m    n      i   j    k
      bit[4:0][0:2][0:0] a [2][0:3][5:0];
      int i,j,k,m;

      foreach(a[i, j, k, l, m, n]) begin
         $display("i=%0d, j=%0d, k=%0d, l=%0d, m=%0d, n=%0d", i, j, k, l, m, n);
      end
   end

打印信息(部分截取)：

i=0, j=0, k=5, l=4, m=0, n=0
i=0, j=0, k=5, l=4, m=1, n=0
i=0, j=0, k=5, l=4, m=2, n=0
i=0, j=0, k=5, l=3, m=0, n=0
i=0, j=0, k=5, l=3, m=1, n=0
i=0, j=0, k=5, l=3, m=2, n=0
i=0, j=0, k=5, l=2, m=0, n=0
i=0, j=0, k=5, l=2, m=1, n=0
i=0, j=0, k=5, l=2, m=2, n=0
......
i=0, j=0, k=4, l=2, m=1, n=0
i=0, j=0, k=4, l=2, m=2, n=0
i=0, j=0, k=4, l=1, m=0, n=0
i=0, j=0, k=4, l=1, m=1, n=0
i=0, j=0, k=4, l=1, m=2, n=0
i=0, j=0, k=4, l=0, m=0, n=0
i=0, j=0, k=4, l=0, m=1, n=0
......
i=0, j=0, k=2, l=4, m=2, n=0
i=0, j=0, k=2, l=3, m=0, n=0
i=0, j=0, k=2, l=3, m=1, n=0
i=0, j=0, k=2, l=3, m=2, n=0
i=0, j=0, k=2, l=2, m=0, n=0
i=0, j=0, k=2, l=2, m=1, n=0
i=0, j=0, k=2, l=2, m=2, n=0
i=0, j=0, k=2, l=1, m=0, n=0
i=0, j=0, k=2, l=1, m=1, n=0
i=0, j=0, k=2, l=1, m=2, n=0
i=0, j=0, k=2, l=0, m=0, n=0
......
i=0, j=0, k=1, l=1, m=0, n=0
i=0, j=0, k=0, l=2, m=2, n=0
i=0, j=0, k=0, l=1, m=0, n=0
i=0, j=1, k=3, l=3, m=0, n=0
i=0, j=1, k=3, l=3, m=1, n=0
i=0, j=1, k=3, l=3, m=2, n=0
i=0, j=1, k=3, l=2, m=0, n=0
i=0, j=1, k=3, l=2, m=1, n=0
i=0, j=1, k=3, l=2, m=2, n=0
......
i=0, j=2, k=2, l=1, m=0, n=0
i=0, j=2, k=2, l=1, m=1, n=0
i=0, j=2, k=2, l=1, m=2, n=0
i=0, j=2, k=2, l=0, m=0, n=0
i=0, j=2, k=1, l=3, m=1, n=0
i=0, j=2, k=1, l=3, m=2, n=0
i=0, j=2, k=1, l=2, m=0, n=0
i=0, j=2, k=1, l=2, m=1, n=0
i=0, j=2, k=1, l=2, m=2, n=0
i=0, j=2, k=1, l=1, m=0, n=0
i=0, j=2, k=1, l=1, m=1, n=0
i=0, j=3, k=4, l=4, m=1, n=0
i=0, j=3, k=4, l=4, m=2, n=0
i=0, j=3, k=4, l=3, m=0, n=0
i=0, j=3, k=4, l=3, m=1, n=0
i=0, j=3, k=4, l=3, m=2, n=0
......
i=0, j=3, k=0, l=1, m=1, n=0
i=0, j=3, k=0, l=1, m=2, n=0
i=0, j=3, k=0, l=0, m=0, n=0
i=0, j=3, k=0, l=0, m=1, n=0
i=0, j=3, k=0, l=0, m=2, n=0
i=1, j=0, k=5, l=4, m=0, n=0
i=1, j=0, k=5, l=4, m=1, n=0
......

由此得到如下结论：

foreach遍历顺序是从索引最大的维度往最小的维度开始遍历（图中的n->m->l->k->j->i）
foreach中数组下标的写法（a[i,j,k,l,m,n]）与引用数组时(array[i][j][k][l][m][n])不同，但是维度索引规则对应的维度与之相同

2. 再看一道面试题

bit[3:0][7:0] a；
bit[7:0] b [0:3]；
以上两种情况 $size()对数组的求解结果是多少？

本质问题就是求数组的最低维度大小。

按照上面的数组维度规则不难得出最低维度求解顺序：
1、先看unpacked部分最左边的维度 $size(b) = 4
2、没有unpacked部分就再看packed部分最左边的维度 $size(a) = 4

下面做实验验证下：

   initial begin
      bit[3:0][7:0] a = {8'h11, 8'h22, 8'h33, 8'h44};
      bit[7:0] b [0:3]= {8'h11, 8'h22, 8'h33, 8'h44};

      $display("size of a is %0d", $size(a));

      foreach(a[i]) begin
         $display("a[%0d] = 'h%0h", i, a[i]);
      end

      $display("size of b is %0d", $size(b));
      foreach(b[i]) begin
         $display("b[%0d] = 'h%0h", i, b[i]);
      end
   end

打印结果：

size of a is 4
a[3] = 'h11
a[2] = 'h22
a[1] = 'h33
a[0] = 'h44
size of b is 4
b[0] = 'h11
b[1] = 'h22
b[2] = 'h33
b[3] = 'h44

3. 总结

本文从systemverilog标准中关于packed和unpacked数组的定义出发，结合标准中对于多维数组的一些维度遍历、索引描述，得出多维数组遍历或者引用时数组下标与声明时的下标排列顺序之间的关系，并结合代码示例进行了案例讲解，希望对大家在进行多维数组使用时能有帮助。
