S2-05 ESP-IDF开发 ： SPI

SPI

SPI 是由摩托罗拉(Motorola)公司开发的全双工同步串行总线，是微处理控制单元(MCU)和外围设备之间进行通信的同步串行端口。主要应用在EEPROM、Flash、实时时钟(RTC)、数模转换器(ADC)、网络控制器、MCU、数字信号处理器(DSP)以及数字信号解码器之间。SPI 系统可直接与各个厂家生产的多种标准外围器件直接接口，一般使用4 条线:串行时钟线SCK、主机输入/从机输出数据线MISO、主机输出/从机输入数据线MOSI 和低电平有效的从机选择线SSEL。

SPI 的优势和缺点

SPI的优势：

1. 全双工，高速率传输 ，比如比I2C 传输速率更高
2. 推免输出接口，推挽输出接口能够减少走线分叉
3. 信号完成性强，通信协议灵活
4. 消息帧可任意调节
5. 功耗低，电路简单 ，不需要上拉电阻，功耗可以更低
6. 软件配置简单

SPI的缺点：

1. 单一主设备号通常只能支持一个主设备号
2. 传输距离短，一般只适合板内信号传输
3. 缺少硬件检查协议，没有硬件级别的错误检查协议
4. 无法内部寻址，多从设备时需要额外的片选信号线

SPI信号线介绍

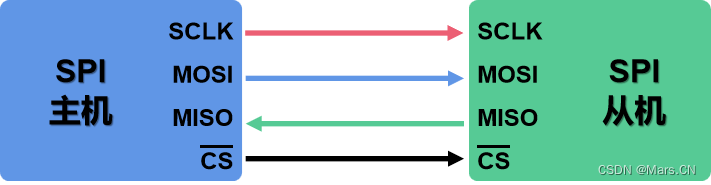

SPI总线包括4条信号逻辑线，定义如下
MISO： Master inout slave output 主机输入，从机输出（数据来自从机）
MOSI： Master output slave input 主机输出，从机输出（数据来自主机）
SCLK： serial Clock 串行时钟信号，由主机产生发送给从机
CS： 片选信号，由主机发送，以控制与那个从机通信，通常时低电平为有效信号

SPI 接线方式

spi接线方式分别由二种分别是常规的独立从机配置和菊花链配置

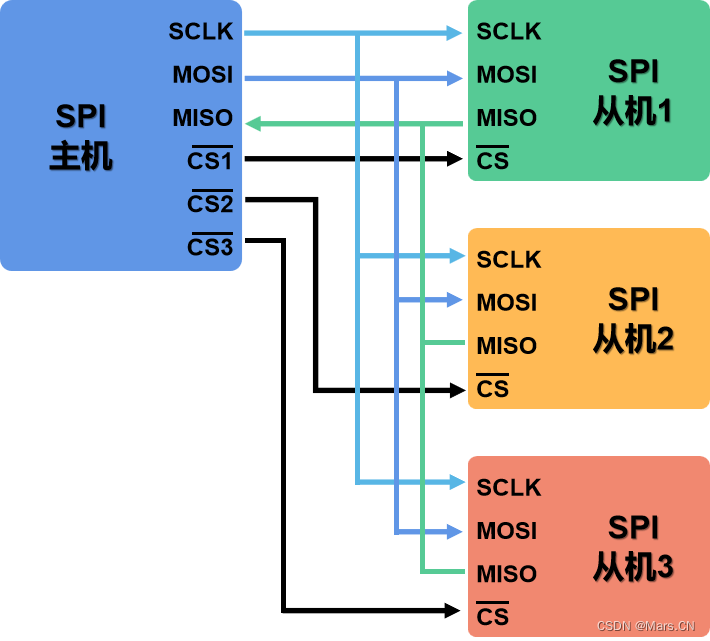

1. 常规的独立从机配置

常规的独立从机配置，每个从机都需要一条单独的CS线，当主机要更特定的从机通信时，将相应的CS信号线拉低，并保持其他CS信号线为高，同时因为从机的MISO脚，再同一条信号上，因此要求没有被选择的从机的MISO引脚要配置为高组态输出

常规独立主从接线法是指 SPI 总线上每个从设备都被主设备独立控制，每个从设备都有一个独立的 CS 信号，用于选择需要通信的从设备。其优势包括：

• 灵活性高：每个从设备可以独立控制，不受其他从设备的影响，可以根据需要选择通信对象。
• 易于调试：每个从设备之间相互隔离，可以方便地进行单独调试和故障排除。
• 速度快：由于没有菊花链中的额外延迟，可以实现更快的数据传输速度。

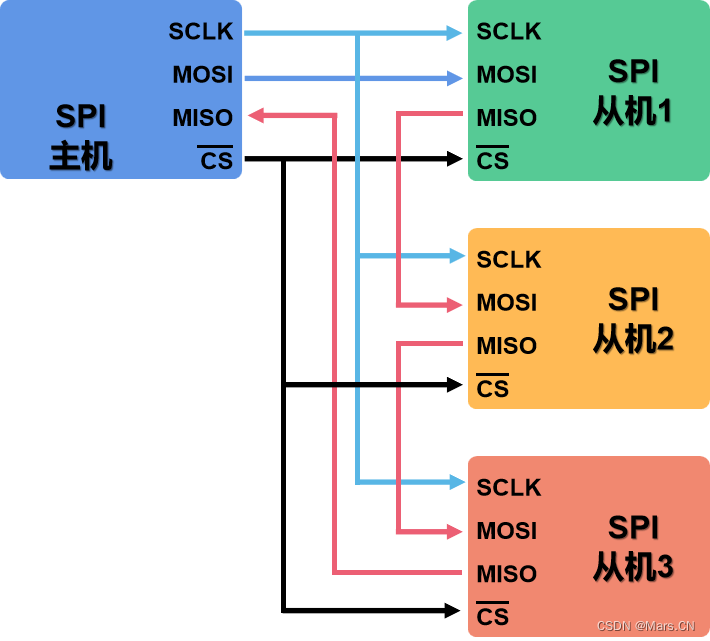

2. 菊花链配置

我们一般以信号线以串行的方式从一个设备依次传到下一个设备，直到数据到达目标设备的数据传输方式称为菊花链。
菊花链缺点：如果从机出现单点故障时，那么低于该设备优先级的从机就掉线了，距离主机越远的从机获得服务的优先级就越低。所以需要设置总线检测器，并安排好从机的优先级。如果某个从机超时应及时处理，放置单点故障造成整个链路的崩溃。菊花链充分的使用了SPI移位寄存器的功能，每个从机在下一个时钟周期，将输入数据复制到输出。

菊花链接线法是指每个从设备的输出都连接到下一个从设备的输入，形成一条串行链。在菊花链中，只有一个 SS 信号控制整个链路的通信，具有以下优势：

• 引脚占用少：使用菊花链连接方式时，每个设备只需要使用一个信号线就可以完成数据传输，节省了系统中的引脚资源。
• 成本低：相对于常规独立主从接线法来说，菊花链的 PCB 布线更简单，也更容易集成和实现。

菊花链的缺点是当链路中任何一个从设备故障或者通信失败时，整个链路都无法正常工作，因此需要注意菊花链的稳定性和可靠性。

SPI配置模式

SPI总线通信中的时钟相位和极性是指Master设备在传输数据时生成的SCLK时钟信号的特性。其主要作用是提供同步时钟信号，以确保Master和Slave设备之间数据传输的精确性和可靠性。

• 时钟极性（CPOL）：CPOL定义了时钟的空闲状态，即当SCLK处于空闲状态时，是高电平还是低电平。可以设置为0或1，用于匹配Slave设备的SCK极性。
• 时钟相位（CPHA）：CPHA定义了时钟沿的位置，即数据采样和传输的时机。可以设置为0或1，用于匹配Slave设备的数据采样时间。

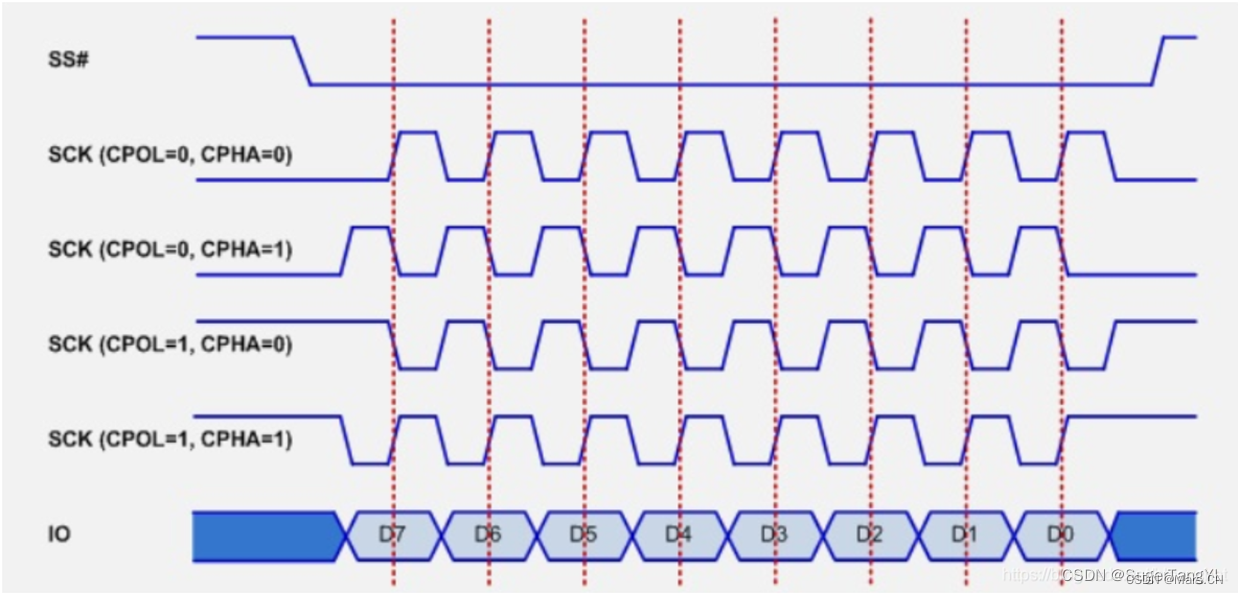

具体来说，时钟相位和极性可分为四种情况：

1. CPOL=0,CPHA=0：第一帧位数据是在SCK拉低的时候写入，在上升沿读出；
2. CPOL=0,CPHA=1：第一帧数据在上升沿写入，下降沿读出；
3. CPOL=1,CPHA=0：第一帧数据在SCK拉高的时候写入，下降沿读出
4. CPOL=1,CPHA=1：第一帧数据在下降沿写入，上升沿读出


这些理解即可，不用死记硬背，数据文档中都有

SPI 总线通讯协议

SPI 是一种通信通信的总线协议，数据线根据不同的配置，在时钟的上升沿（电平从低到高）或下降沿（从高到低）进行采样spi通信的时序如下1.主机先将对应从机的CS信号拉低，通知从机开始建立连接，数据接收端检测到时钟的边沿信号后，就立即开始读取数据线上的信号

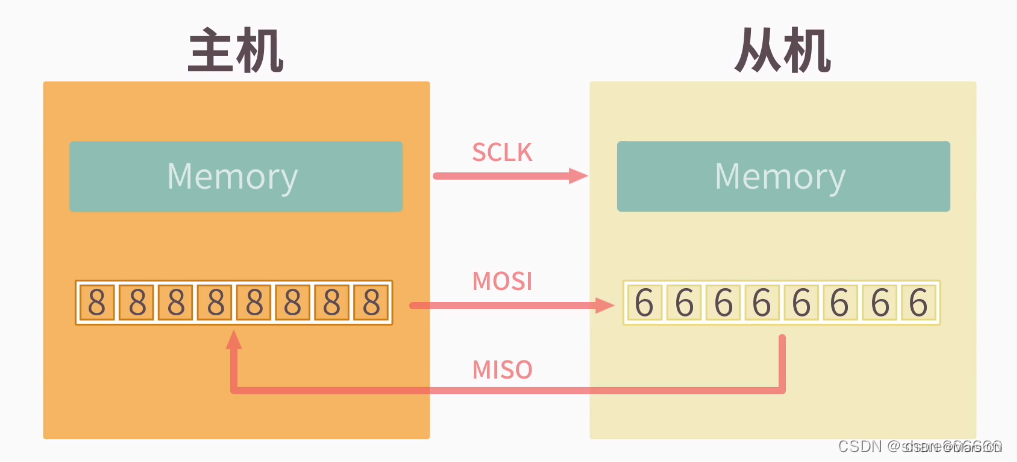

SPI是全双工的，主机在发送数据的同时也在接收数据，主机可以通过查询的方式，来判断从机是否由数据需要发送，如果由主机会继续发送数据。来获取从机想要的发送的数据。之后从机只需要丢掉这些无效数据 （Dummy Data) 就可以了。

协议变体

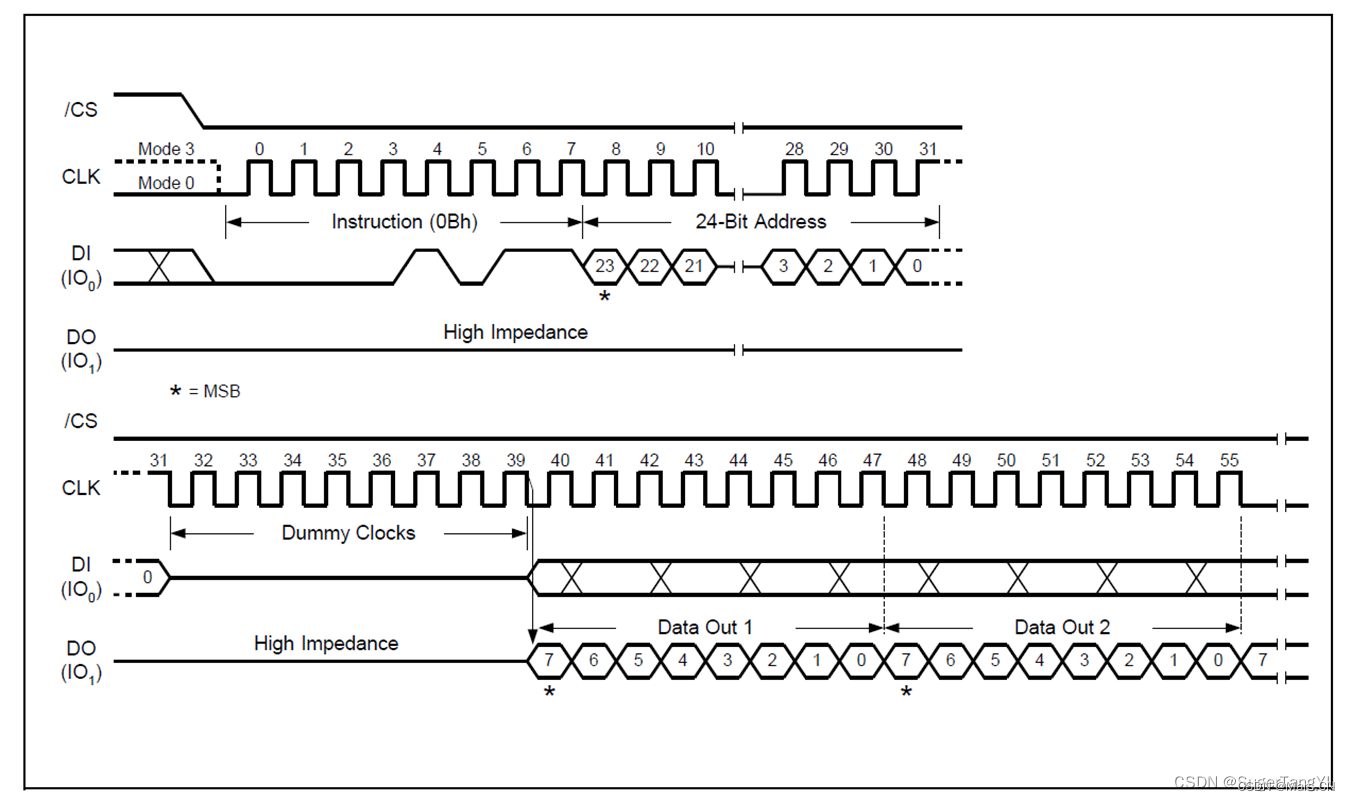

然而，在实际应用中，很少出现同时发送和接受的情况，一般都是Master先发送命令或是地址，然后Slave发送数据。下图是SPI读写Flash存储器的时序。具体图中如Instruction等，就是操作Flash存储器所需要的形式。简单来说，实现对Flash存储器的通信，需要发送指令码、地址码、模式码、Dummy周期、数据码五个阶段，Flash厂商的芯片手册中有指令集描述每条指令所需要的通信格式。

因此对于SPI协议，出现了许多适应性的变体。

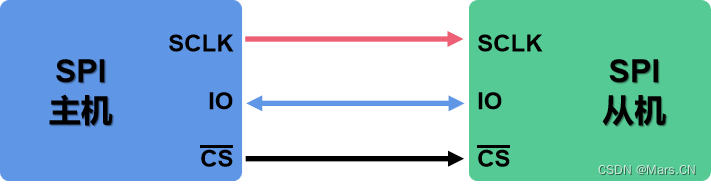

1. 三线 SPI

三线SPI仅有CS、SCLK以及IO口三条线，也就是将MOSI和MISO两线并成一条半双工数据线，所以三线SPI也可称为半双工SPI协议。其Interface如下：

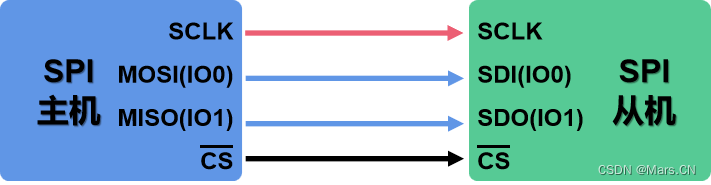

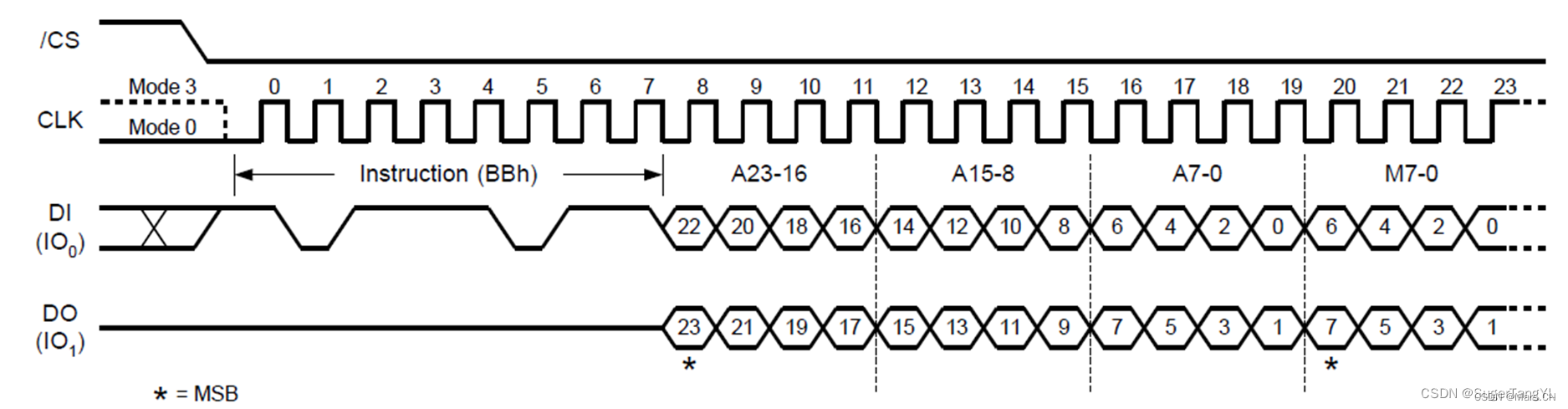

2. Dual SPI

SPI 被创建之后，虽然传输速率有了很大的提升，但是还是无法满足贪婪人类的欲望，但是时钟频率又不能无限提升，所以就额外增加线路传输数据，如果多一根线的话，每次就能传2个bit的数据。所以Dual SPI就是将SPI的MOSI和MISO都改成双向IO口。

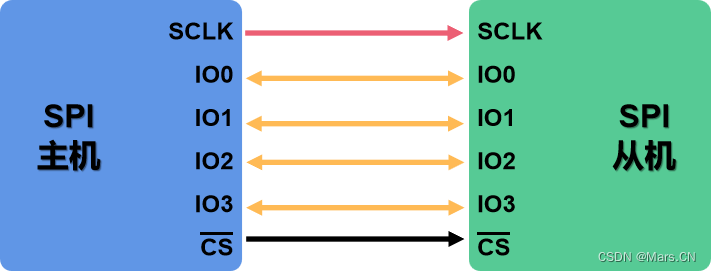

3. Quad SPI

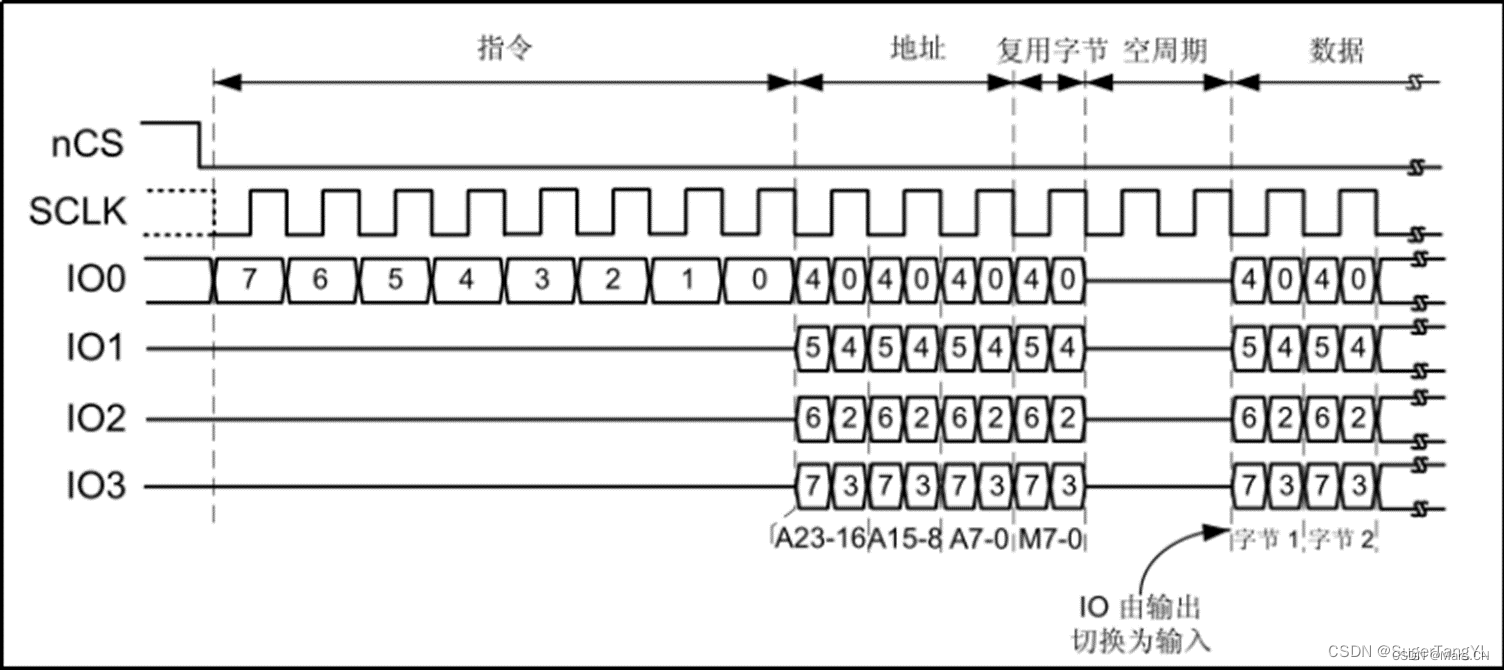

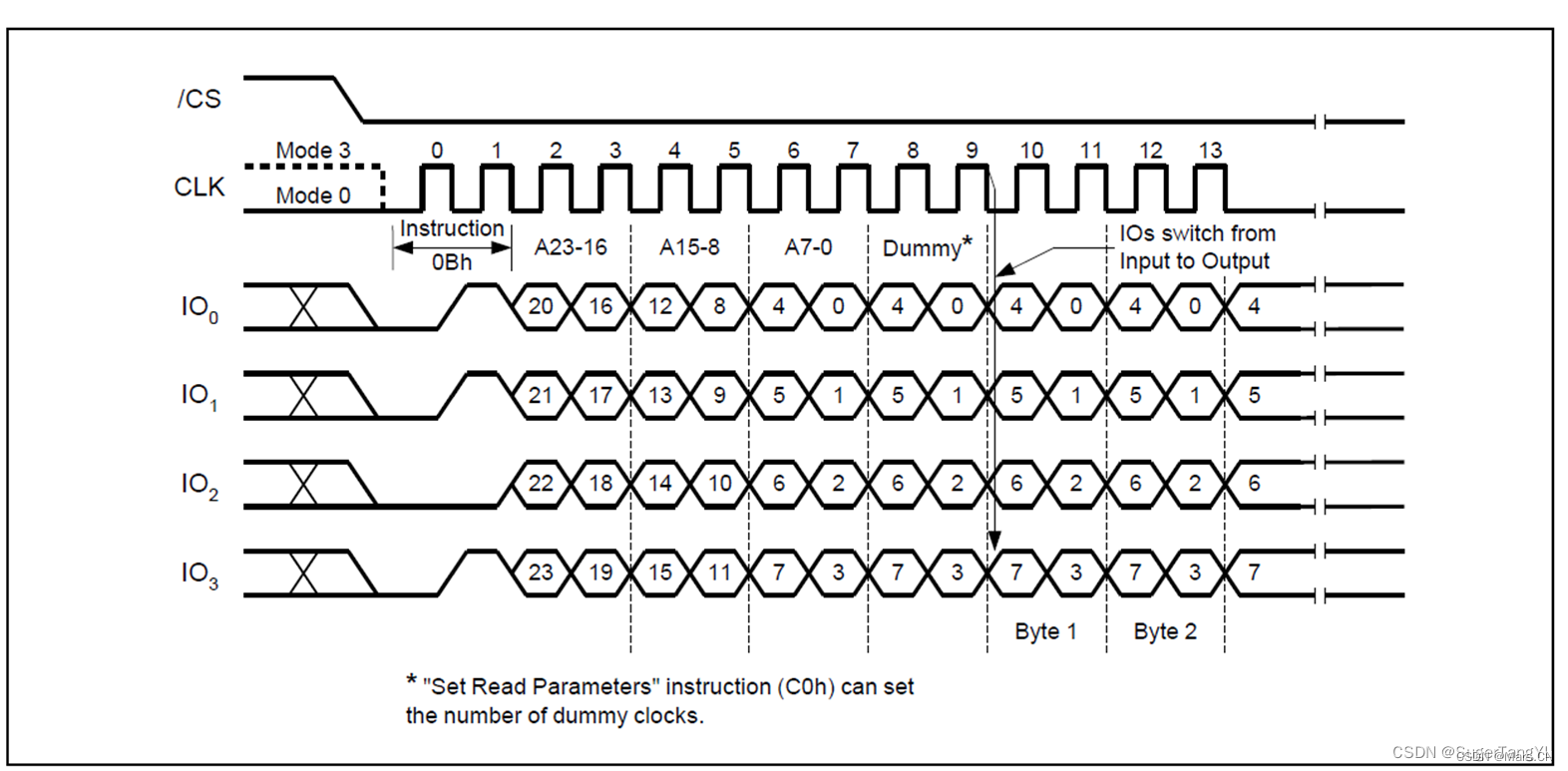

在Dual SPI基础上，再增加两个IO口，就能实现每次4bit数据的传输，即 SPI 改。

4. SDR 与 DDR 模式

上面给出的时序都是SDR模式（Single Data Rate），每个时钟周期只有1bit的数据。在此基础上，如果每个时钟沿都进行数据输出，就能在一个时钟周期内实现2bit数据的传输，也就称之为DDR（Double Data Rate）。

Fdatabase%2F785%3A1&pos_id=img-MIdTp8Lx-1705804518389)

5. Octal SPI

这是对SPI的一次魔改，目前理解就认为Quad SPI等只是在SPi基础上增加位宽而已，所以也还有一种八倍SPI （Octal SPI）。但这些变体过于变态，个人认为已经不能称之为串口通信了！

Octal SPI是SPI（Serial Peripheral Interface）的一种扩展标准，也叫做“8线串行接口”或者“8位SPI”。与传统的SPI接口相比，Octal SPI接口采用八个数据线进行并行数据传输，可以实现更高的数据传输速率和带宽。

Octal SPI接口具有以下特点：

• 高速传输：Octal SPI接口采用8位并行传输，每个对应的数据线上都可以传输数据，最高速度可达到800Mbps，在高速通信场景下具有较大的优势。
• 大带宽：由于Octal SPI接口可以同时传输8个数据位，因此在保证速度的情况下，它可以实现更大的带宽，可以满足一些大数据传输的需求。
• 低功耗：Octal SPI接口可以使用节能模式，在传输数据时关闭一些不必要的电路部分，以降低功耗，这在移动设备等移动终端产品中非常有用。
• 可靠性强：由于Octal SPI接口采用了并行传输，相比传统的SPI接口，其抗干扰能力更强，传输过程中数据不容易出错，可以提高传输的可靠性。
• 兼容性良好：Octal SPI接口采用了SPI接口的标准协议，与现有的SPI接口兼容。因此，现有的SPI应用程序可以很容易地进行移植和使用。

Octal SPI接口在一些高速、大带宽和低功耗的应用场合下非常有用，比如移动终端产品、音频和视频处理器、图像传感器、存储芯片等。但同时也需要注意，Octal SPI接口需要更多的信号线和复杂的硬件电路支持，设计难度较大，成本也相应增加。

ESP32 的 SPI

ESP32-S3 集成了 4 个 SPI 外设。

• SPI0，供 ESP32-S3 和加密 DMA (EDMA) 访问封装内或封装外 flash/PSRAM
• SPI1，供 CPU 访问封装内或封装外 flash/PSRAM
• SPI2，通用 SPI 控制器，具有单独的 DMA 通道
• SPI3，通用 SPI 控制器，和部分外设共用一个 DMA 通道

SPI0 和 SPI1 特性：

• 支持单线、双线、四线、八线 SPI 模式
• 八线 SPI 模式支持单倍数据速率 (SDR) 和双倍数据速率 (DDR)
• 时钟频率可配置，八线 SPI SDR/DDR 模式下最高可达 120 MHz
• 数据传输以字节为单位

SPI2 特性：

• 支持主机或从机模式
• 具有单独的 DMA 通道
• 支持单线、双线、四线、八线 SPI 模式
• 时钟极性 (CPOL) 和相位 (CPHA) 可配置
• 时钟频率可配置
• 数据传输以字节为单位
• 读写数据位序可配置：最高有效位 (MSB) 优先，或最低有效位 (LSB) 优先
• 主机模式
  • 支持双线全双工通信，时钟频率最高可达 80 MHz
  • 八线 SPI 全双工模式仅支持单倍数据速率 (SDR)
  • 支持单线、双线、四线和八线半双工通信，时钟频率最高可达 80 MHz
  • 八线 SPI 半双工模式支持单倍数据速率（最高 80 MHz）和双倍数据速率（最高 40 MHz）
  • 支持 Moto6800/I8080/并行 RGB 接口 8 位 LCD 驱动
  • 具有六个 SPI_CS 管脚，可与六个独立 SPI 从机相连
  • CS 建立和保持时间可配置
• 从机模式
  • 支持双线全双工通信，时钟频率最高可达 60 MHz
  • 支持单线、双线和四线半双工通信，时钟频率最高可达 60 MHz
  • 八线 SPI 全双工和半双工模式仅支持单倍数据速率 (SDR)

SPI3 特性：

• 支持主机或从机模式
• 与 ADC 和 DAC 外设共用一个 DMA 通道
• 支持单线、双线、四线、八线 SPI 模式
• 八线 SPI 模式仅支持单倍数据速率 (SDR)
• 时钟极性 (CPOL) 和相位 (CPHA) 可配置
• 时钟频率可配置
• 数据传输以字节为单位
• 读写数据位序可配置：最高有效位 (MSB) 优先，或最低有效位 (LSB) 优先
• 主机模式
  • 支持双线全双工通信，时钟频率最高可达 80 MHz
  • 支持单线、双线和四线半双工通信，时钟频率最高可达 80 MHz
  • 支持 1 位 LCD 驱动
  • 具有三个 SPI_CS 管脚，可与三个独立 SPI 从机相连
  • CS 建立和保持时间可配置
• 从机模式
  • 支持双线全双工通信，时钟频率最高可达 60 MHz
  • 支持单线、双线和四线半双工通信，时钟频率最高可达 60 MHz

下表给出了与 SPI 主驱动器相关的术语：

属于	定义
Host（主机）	ESP32-S3 内部的 SPI 控制器外设，通过总线启动 SPI 传输，并充当 SPI 主机。
Device（设备）	SPI 从设备。SPI 总线可以连接到一个或多个设备。每个设备共享 MOSI、MISO 和 SCLK 信号，但仅当主机断言设备的单独 CS 线时才在总线上处于活动状态。
Bus（总线）	连接到一个主机的所有设备共用的信号总线。通常，总线包括以下线路：MISO、MOSI、SCLK、一条或多条 CS 线路，以及可选的 QUADWP 和 QUADHD。所以设备连接到相同的线路，除了每个设备都有自己的 CS 线路。如果以菊花链方式连接，多个设备也可以共享一条 CS 线。
MOSI	Master Out，Slave In，从主机到设备的数据传输。也是八进制/OPI 模式下的 data0 信号。
MISO	Master In，Slave Out，从设备到主机的数据传输。也是八进制/OPI 模式下的 data1 信号。
SCLK	串行时钟。主机生成的时钟信号，使数据位传输保持同步。
CS	片选信号，允许主机选择连接到总线的单个设备以发送或接收数据。
QUADWP	写入模式信号。用于 4 位 (qio/qout) 通讯。也适用于 Octal/OPI 模式下的 data2 信号。
QUADHD	读取模式信号。用于 4 位 (qio/qout) 通讯。也适用于 Octal/OPI 模式下的 data3 信号。
DATA4	八进制/OPI 模式下的 Data4 信号。
DATA5	八进制/OPI 模式下的 Data5 信号。
DATA6	八进制/OPI 模式下的 Data6 信号。
DATA7	八进制/OPI 模式下的 Data7 信号。
Assertion（片选）	激活 CS 线连接的设备，当片选信号被拉低（也就是置为“0”）时，表示该设备被选中，可以与主控器进行数据传输。
De-Assertion（反选）	将 CS 线连接的设备设置为非活动状态，当片选信号被拉高（也就是置为“1”）时，表示该设备不被选中，不能与主控器进行数据传输。
Transaction（事务）	是指一组在特定的时间段内完成的SPI数据传输操作。在一个Transaction中，通常包含了一次对某个从设备（Slave）的读写操作，并且这次读写操作完成之后，从设备与主控器之间的数据传输也就结束了。
Launch edge（传输沿）	在Master端在时钟线（SCLK）上发送一次特定信号来启动一个数据传输周期的边缘。Master在该边缘上发送启动信号，Slave通过接收到启动信号开始执行数据传输过程。
Latch edge（接收沿）	在Slave端采样数据的边缘。在SPI通信中，数据在SCLK信号上跟随Master从高位到低位或从低位到高位移位，而数据的采样则是在每个SCLK的下降沿或上升沿进行的。Latch Edge就是指Slave在这个边缘上对数据进行采样，然后将采样到的数据传递给Master端。

设备特性

SPI 主驱动程序管理主机与设备的通信。该驱动程序支持以下功能：

• 多线程环境
• 读取和写入数据时对 DMA 透传
• 来自同一信号总线上不同设备的数据的自动时分复用

注意：
SPI 主驱动器具有多个设备连接到单个总线的概念（共享单个 ESP32-S3 SPI 外设）。只要每个设备仅由一个任务访问，驱动程序就是线程安全的。但是，如果多个任务尝试访问同一个 SPI 设备，则驱动程序不是线程安全的。在这种情况下，建议：

• 构建一个独立任务访问 SPI 设备，其他需要使用 SPI 设备的都通过任务通讯方式操作。
• 使用为共享设备添加互斥锁 xSemaphoreCreateMutex。

SPI事务

SPI 总线事务由五个阶段组成，可在下表中找到。这些阶段中的任何一个都可以跳过。

<

阶段	标题	描述
