三维分析之填挖方分析

（一）功能介绍

填挖方分析：填挖方分析用于计算绘制的填挖三维面与模型图层或地形图层之间的填挖量。常用于工程中计算挖掉的土方体积或者需要往一个坑中填埋多少体积的图或水泥，这个功能应用场景较为广泛，例如修建房屋打地基时计算挖掉多少体积的土。

此文讲的是三维功能中三维分析模块填挖方分析，这个功能更直观的反映出挖方后填方之后的直接效果。

（二）操作步骤：

(1）绘制填挖方分析面

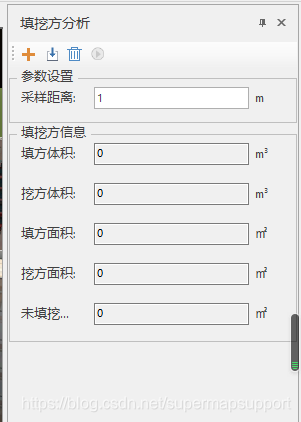

点开填挖方分析后的功能窗口如下图所示，绘制填挖方面的方法有两种：
1、加号图标点击后，使用鼠标手动绘面
2、箭头图标是导入已经绘制完成的数据集

（2）参数设置
绘制完一个填挖面之后，或导入一个数据集，功能窗口的播放图标便高亮了，此时设置填挖免得采样距离参数，默认是1，单位米
（3）开始分析
点击播放图标，便开始分析。分析完成后会在填挖方信息下输出对应的填方体积、挖方体积、填方面积、挖方面积和未填挖方面积。场景中显示出地形和倾斜数据的压平效果。
（4）删除

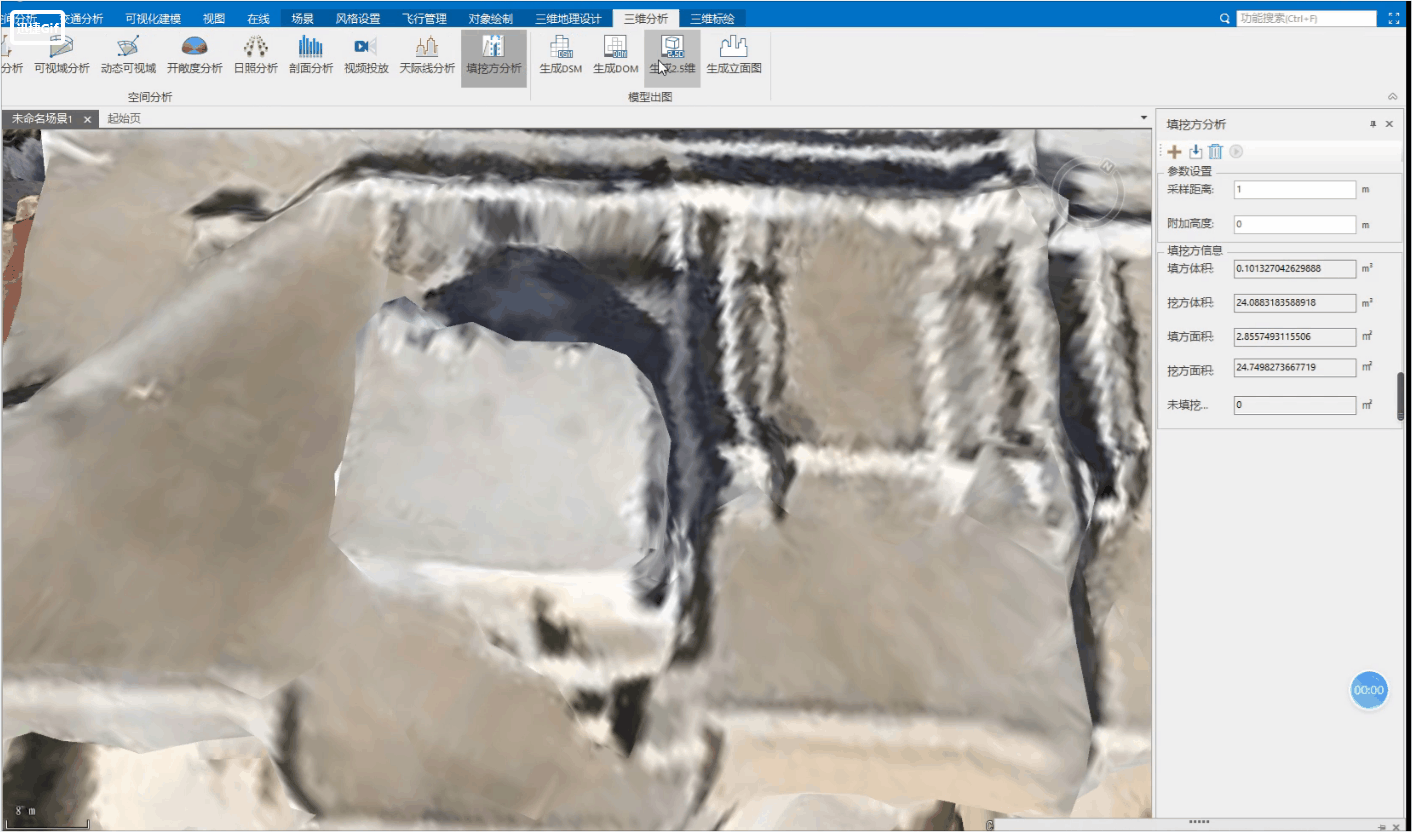

播放图标左边是删除，用来删除分析面和分析的压平效果。完整操作参考如下动图

（三）效果展示
