基于iDesktopX的深度学习实践之提取建筑面

作者：Neshoir

       随着人工智能技术的迅速发展，越来越多从事GIS研究或应用的组织开始积极投入到GIS与AI结合的技术创新工作中。目前的技术发展情况可见，AI能够为GIS提升多个方向的能力，如遥感影像处理、中文地址解析、时空分布预测等。超图最新发布的10i iDesktopX产品提供了基于深度学习的建筑物地面提取、目标检测、场景分类、二元分类、地物分类等功能，降低用户使用门槛，提升效率。用户只需准备用于学习的数据，以二元分类为例，我们将对影像里的建筑物提取为面对象。

一、数据获取与准备
1. 影像数据
  • 尽可能选分辨率高，质量高的数据。
分类说明
格式.tiff/.tif/.img格式
通道3通道，必须包含RGB
坐标epsg4326
位宽8 bit无符号

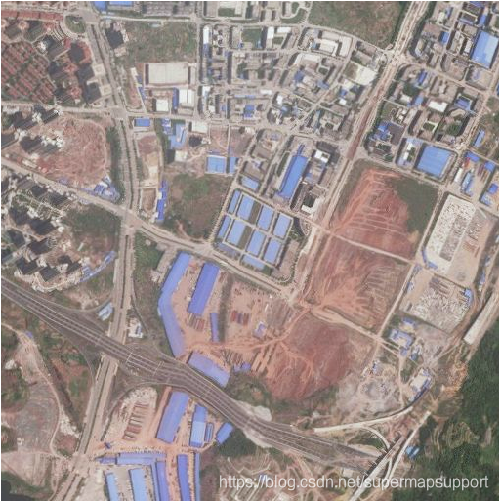

  • 目标提取蓝色厂房。

    在这里插入图片描述

2. 标注数据

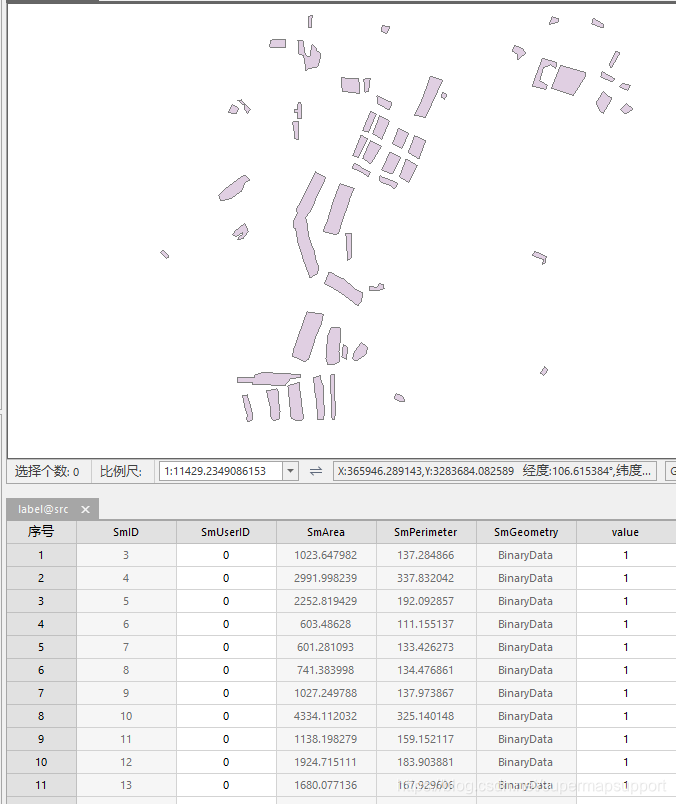

  • 用IDesktopX工具，进行影像对象目标外轮廓绘制及属性标签赋值。

    在这里插入图片描述

二、训练数据制作
1.环境配置

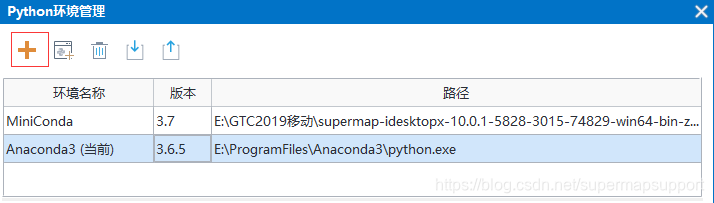

  • 启动iDesktopX桌面工具，“开始”-“浏览”-“python”，默认Python环境是3.7，需要切换为Python3.6，否则会碰见各种模块不兼容问题。Python3.6环境可以自行安装。

    在这里插入图片描述

  • 配置java组件环境变量，将bin文件夹的目录添加到系统path变量里。

  • 安装Python组件包，在bin_python目录下，执行命令：

    #注意一定要Python3.6环境
python setup.py install

  • 安装机器学习依赖库，步骤如下：

    # 在线安装依赖库，requirement.txt使用CPU进行机器学习（默认），requirement_gpu.txt使用GPU进行机器学习（性能更优）
python -m pip install -r requirement.txt
#Linux系统安装rasterio依赖库
python -m pip install rasterio
#Windows系统需要根据系统环境下载两个二进制文件（ GDAL 和 rasterio ）
python -m pip install GDAL-2.3.2-cp36-cp36m-win_amd64.whl
python -m pip install rasterio-1.0.11-CP36-cp36m-win_amd64.whl

    ​ 下载地址：GDAL 、rasterio

  • 下载机器学习资源包 resource_ml ，包含了资源，数据，模型等，并解压到iDesktopX根目录，如图：

    在这里插入图片描述
    注：所有路径不要带中文和特殊字符

2. 训练数据生成

  • iDesktopX软件启动，打开tif影像文件和标签数据集。

  • 切换到python3.6环境，“工具箱”-“机器学习”-“影像分析”-“训练数据生成”。

    在这里插入图片描述

  • 参数解释

    影像数据源：tif或img格式的影像文件
标签数据集：对影像进行标注的目标轮廓和属性
图片大小：以像素为单位，大小的设置与内存消耗成正比
训练用途：如目标检测、二元分类等
类别字段：为影像目标对象的属性标签字段。二元分类的value值1代表兴趣类，0代表非兴趣类。

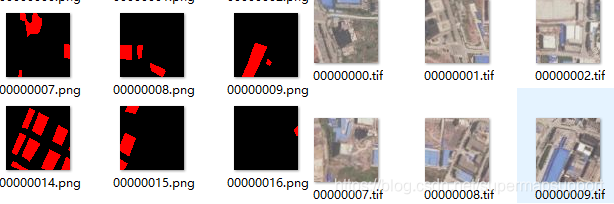

  • 训练数据生成，结果包含训练样本集，测试样本集，验证样本集。

    在这里插入图片描述

三、模型训练
1. 介绍
  • 基于上一步生成的训练数据样本，训练神经网络模型，通过验证集和测试集对训练模型不断迭代评估，提供应用的准确度和精度。iDesktopX产品内置了TensorFlow、Keras等训练框架，默认提供了Faster-RCNN、U-Net等 模型用于影像分析。
2. 训练

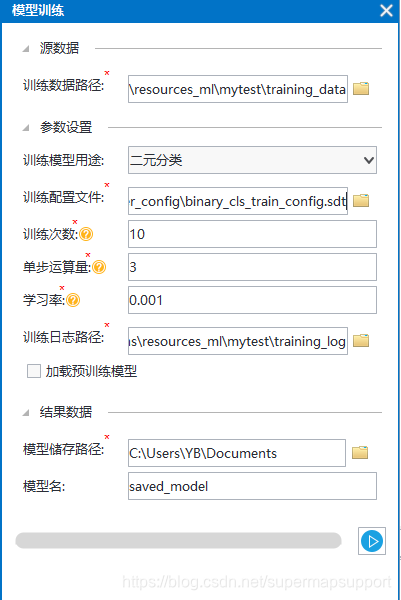

  • “工具箱”-“机器学习”-“影像分析”-“模型训练”。

    在这里插入图片描述

  • 参数说明

    训练数据：上一步训练数据结果。
训练配置文件：可用resource_ml目录下的binary_cls_train_config.sdt配置文件，配置文件里指定了训练框架、训练模型、数据类型、主干网络、训练集等参数。
训练次数：与训练时间成正比。
单步运行算量：一个批次计算的图片数量，与内存消耗成正比，与训练时间成反比。
学习率：根据经验设置一个相对合适的值。

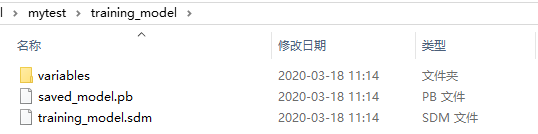

  • 结果，每次迭代运行都会在控制台打印丢失率，得分率，精确度等信息。

    在这里插入图片描述

四、二元分类
1. 分类

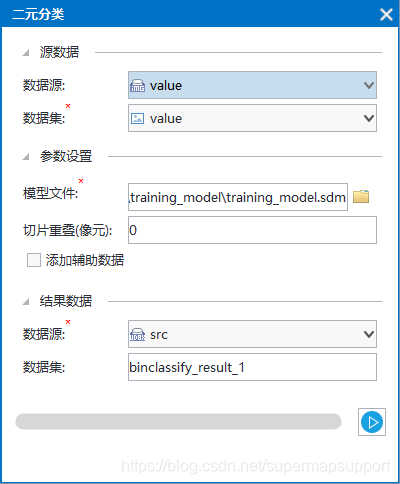

  • “工具箱”-“机器学习”-“影像分析”-“二元分类”。

    在这里插入图片描述

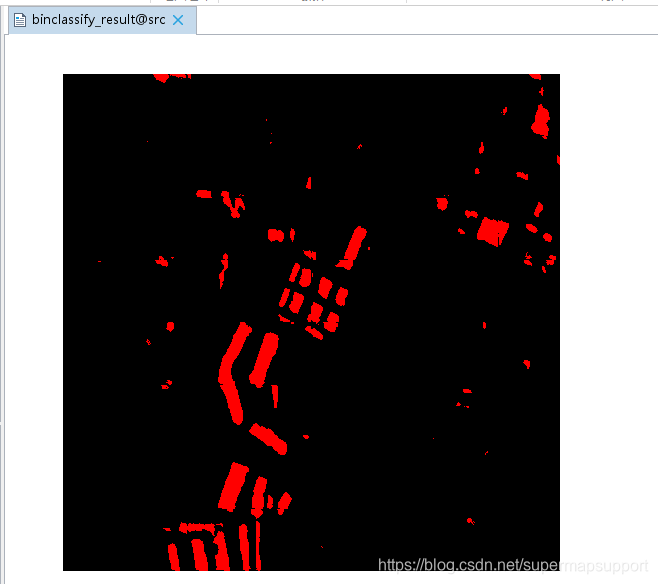

  • 二元分类，得到二值化栅格图像。

    在这里插入图片描述

2. 矢量化

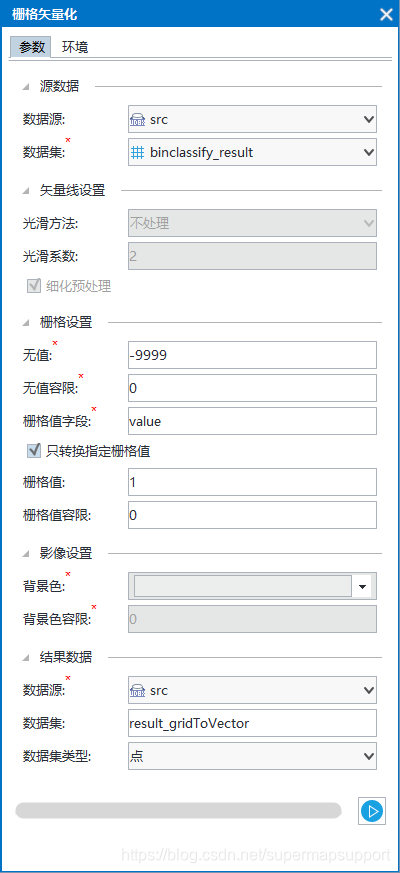

  • 栅格矢量化，“空间分析”-“矢栅转换”-“栅格矢量化”

    在这里插入图片描述

  • 参数解释

    勾选“只转换指定栅格值”
栅格值：1代表目标兴趣类对象

  • 矢量化结果

    在这里插入图片描述

五、总结
  • 结合不同的数据集类别对机器学习或深度学习模型进行训练，整体训练过程通过多次迭代（epoch）的方式来得到训练结果更优的网络模型，同时在训练模型中使用基于大规模基础训练数据的预训练模型，减少训练时间，通过超参数调优（学习率、Batchsize 等）提升模型训练效率和准确度。依照模型训练的周期时长，SuperMap 也提供支持短周期模型训练的SuperMap iDesktopX 桌面端训练工具和支持长周期模型训练的SuperMap iServer DataScience 服务方式训练工具。
