使用SuperMap制作省级行政区划图的详细教程

—小诗

一、数据准备

本示例所有数据均来源于互联网公开数据，如有自己项目真实数据，可直接进入下一步。

本示例所需数据包括：

数据类别	数据类型
省级行政区划数据	面
市级行政区划数据	面
县级行政区划数据	面
道路数据（高速、主要道路）	面
河流数据（主要河流）	线、面
湖泊数据	面
铁路数据	线

1、行政区划数据：

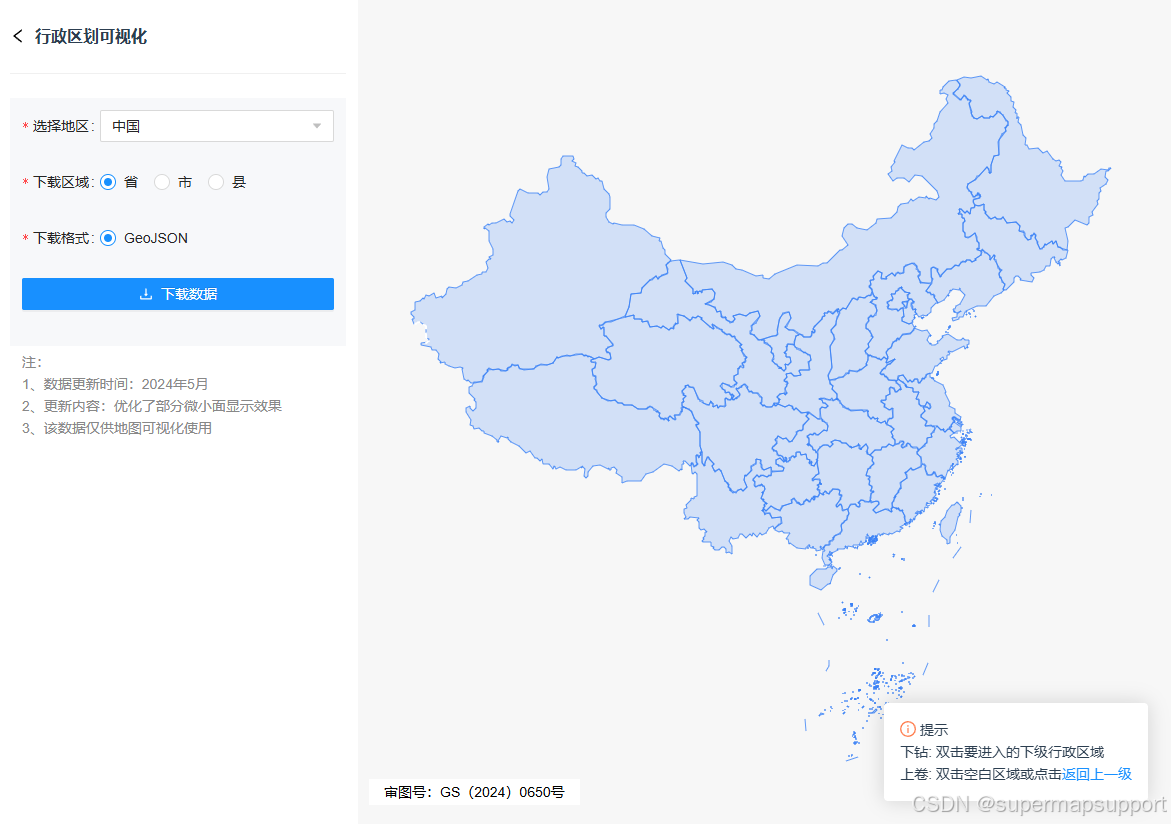

天地图数据天地图 服务中心

进入链接，选择目标区域的数据下载即可：

2、道路、河流数据下载

全国地理信息资源目录服务系统

https://www.webmap.cn/commres.do?method=dataDownload

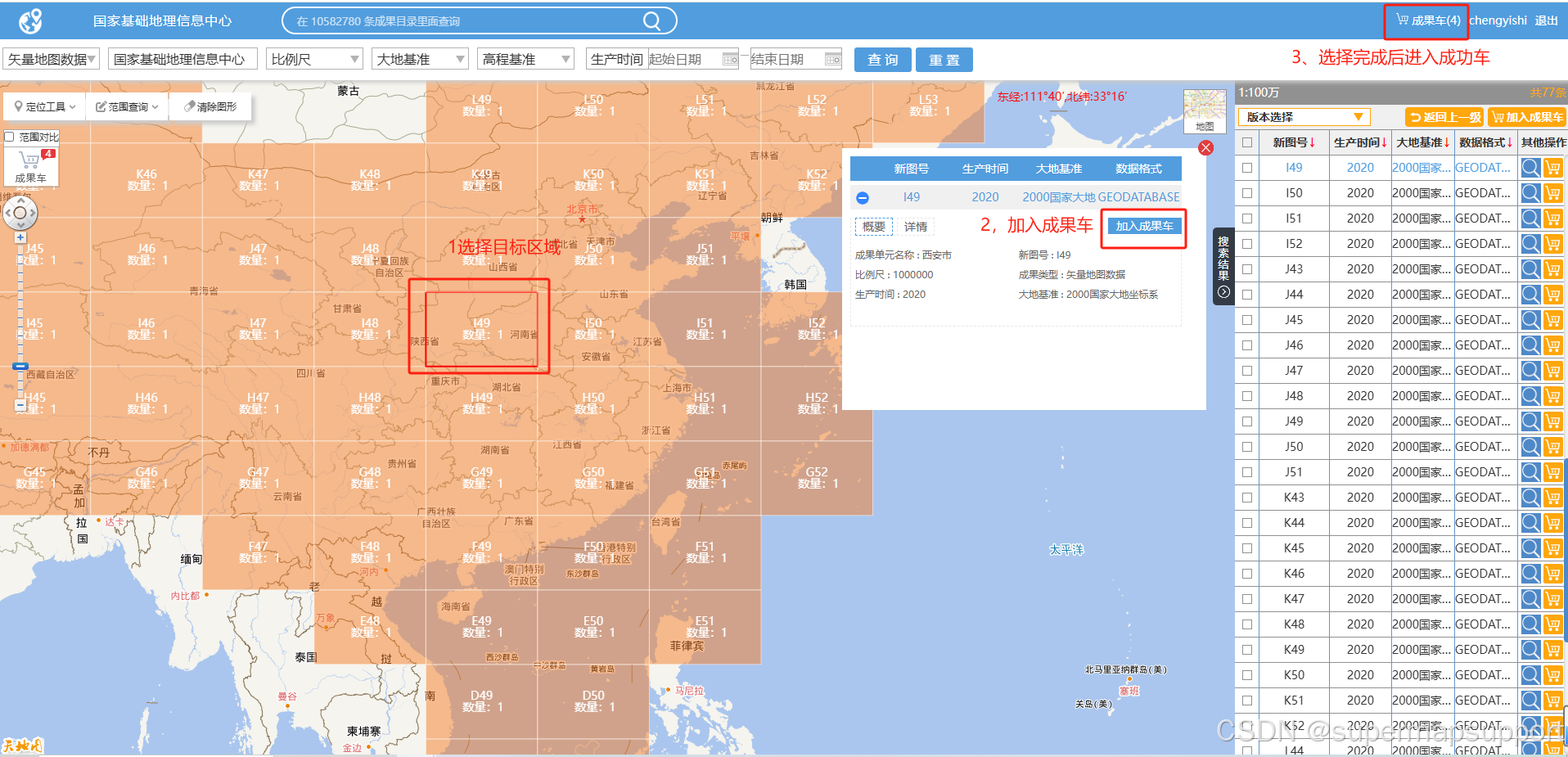

可以选择1：100万全国基础地理数据库进行下载，如需要更加精细的，则可下载1：25万比例尺，更精细数据需要审核，按自己需求进行下载。

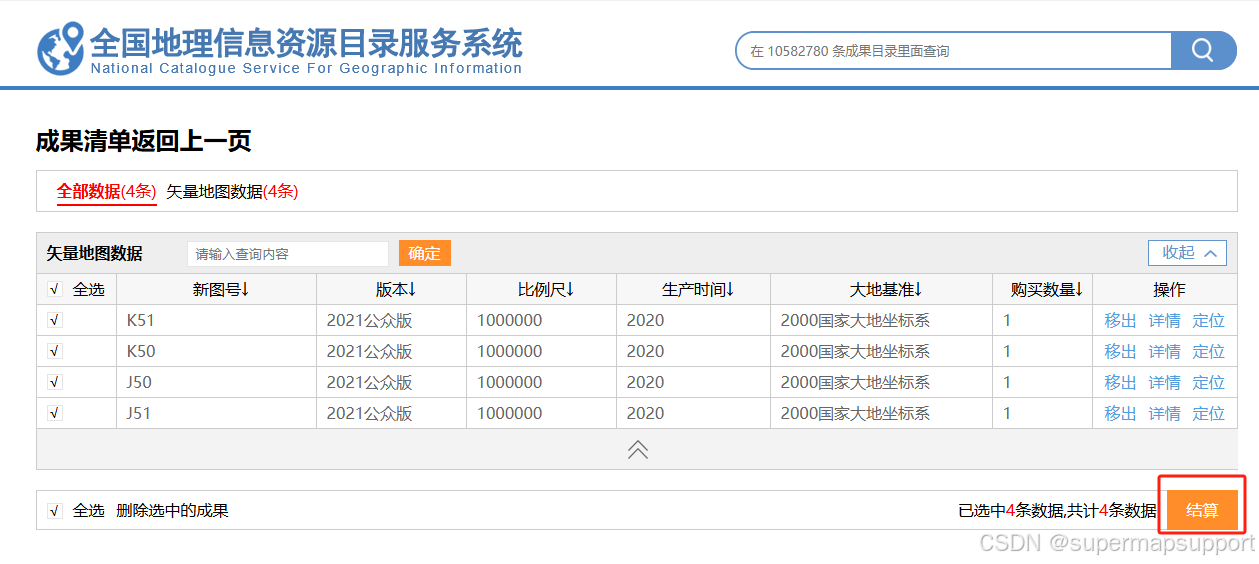

点击“结算”，提交订单，然后即可进入数据下载页面

二、数据处理

1、数据导入

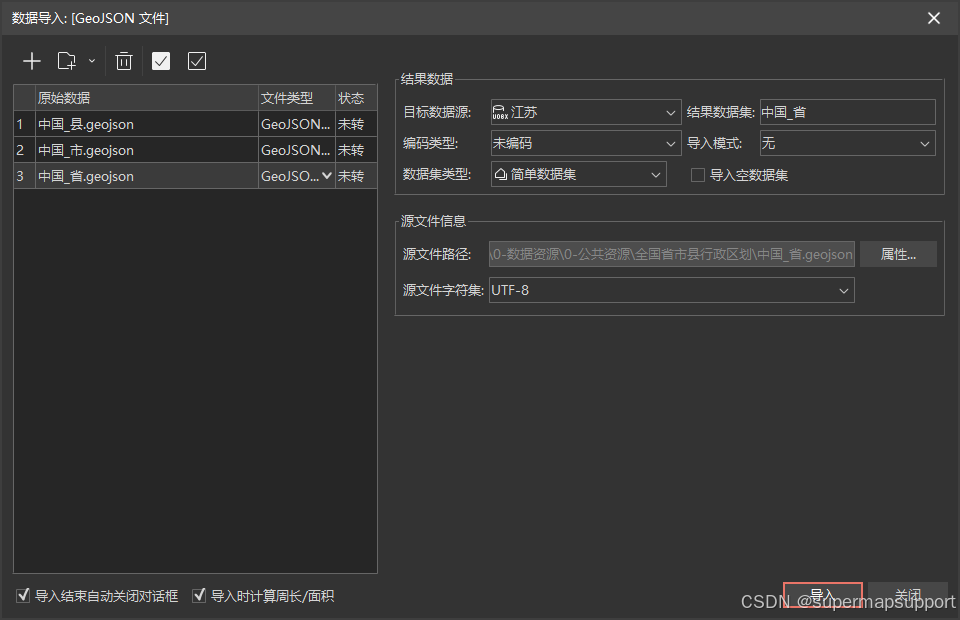

• 将下载或者是自己的数据在SuperMap中入库，新建一个数据源后，将数据导入到数据源。

2、数据裁剪

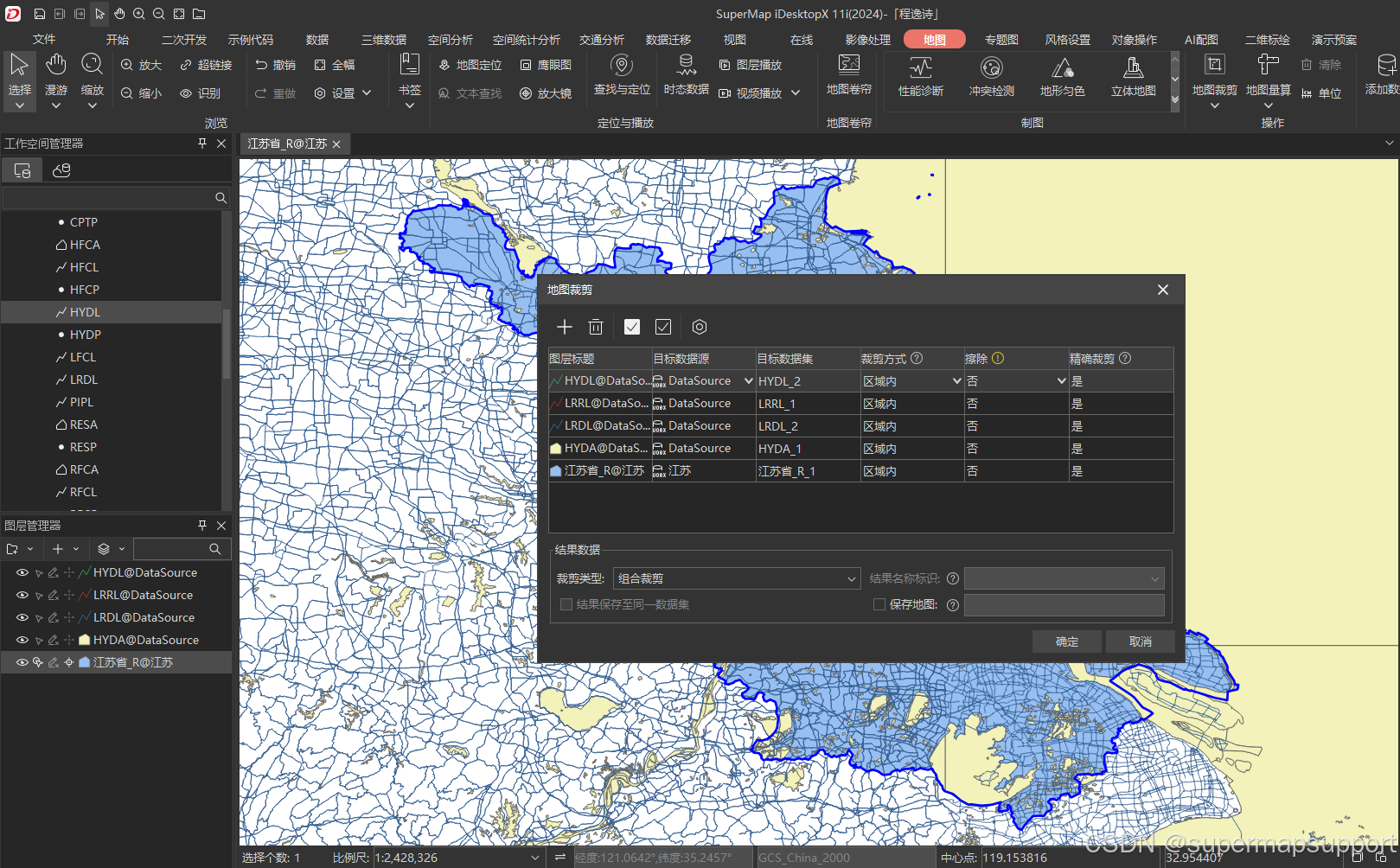

• 用目标行政区划面数据，将所需要的其他要素数据裁剪出来，本示例以江苏省为例，用江苏省面数据裁剪出省内的道路、河流、湖泊数据

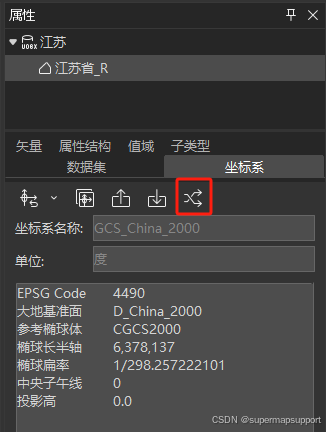

3、统一坐标

• 统一坐标系，检查数据集的坐标系是否都是目标坐标系，如果不是的话，提前对数据进行坐标系转换。

三、地图制图

通过上面的数据下载、导入，裁剪，我们已经得到了江苏省的数据，我们现在开始一步步制作地图。

1、配置底图

为了地图结构清晰，我们采用了图层分组来进行图层的管理，将江苏省的省级行政区划面添加到地图中，然后新建一个图层组，命名为底图，将江苏省_R移动到该图层分组内。

同样的道理，我们将每一比例尺层级也按照这样的方式进行管理，一个比例尺层级的所有要素统一放在一个图层分组内，如下结构，这里的图层分组命名也可以直接写为所在比例尺：

分组完成后，我们就来确定底图所需要的要素

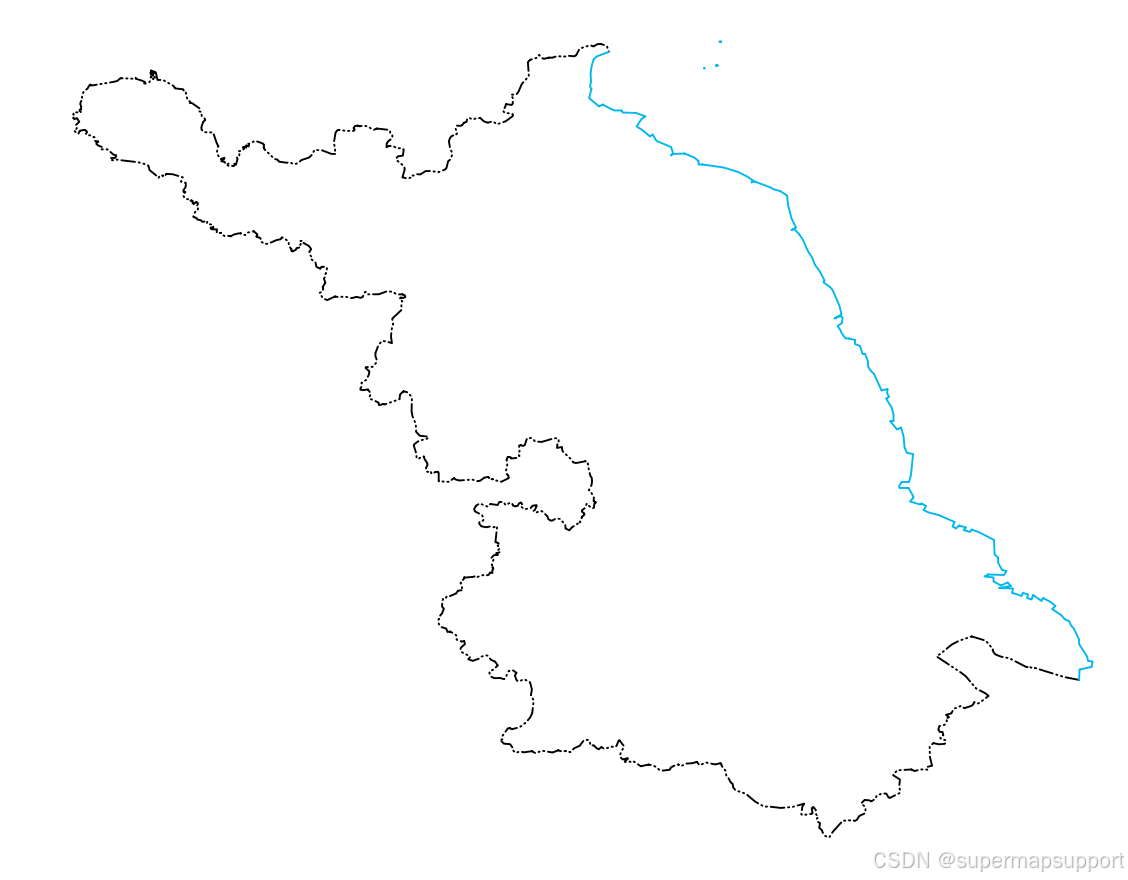

1.1 省级边界线渲染

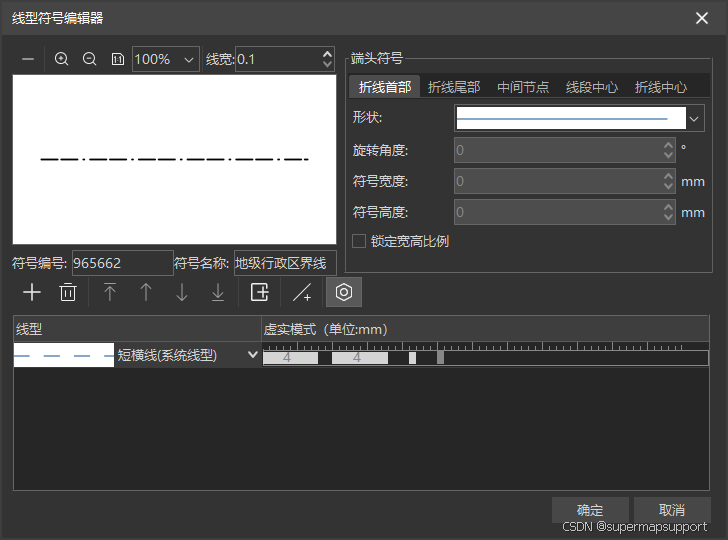

• 如果属于内陆省份，则直接对省边界线设置对应的两点线符号风格
• 如果该省份临海，则需要区分陆地线和海洋线，陆地线一样，采用两点线风格，海洋线则用蓝色线表达。

1.2地级市面渲染

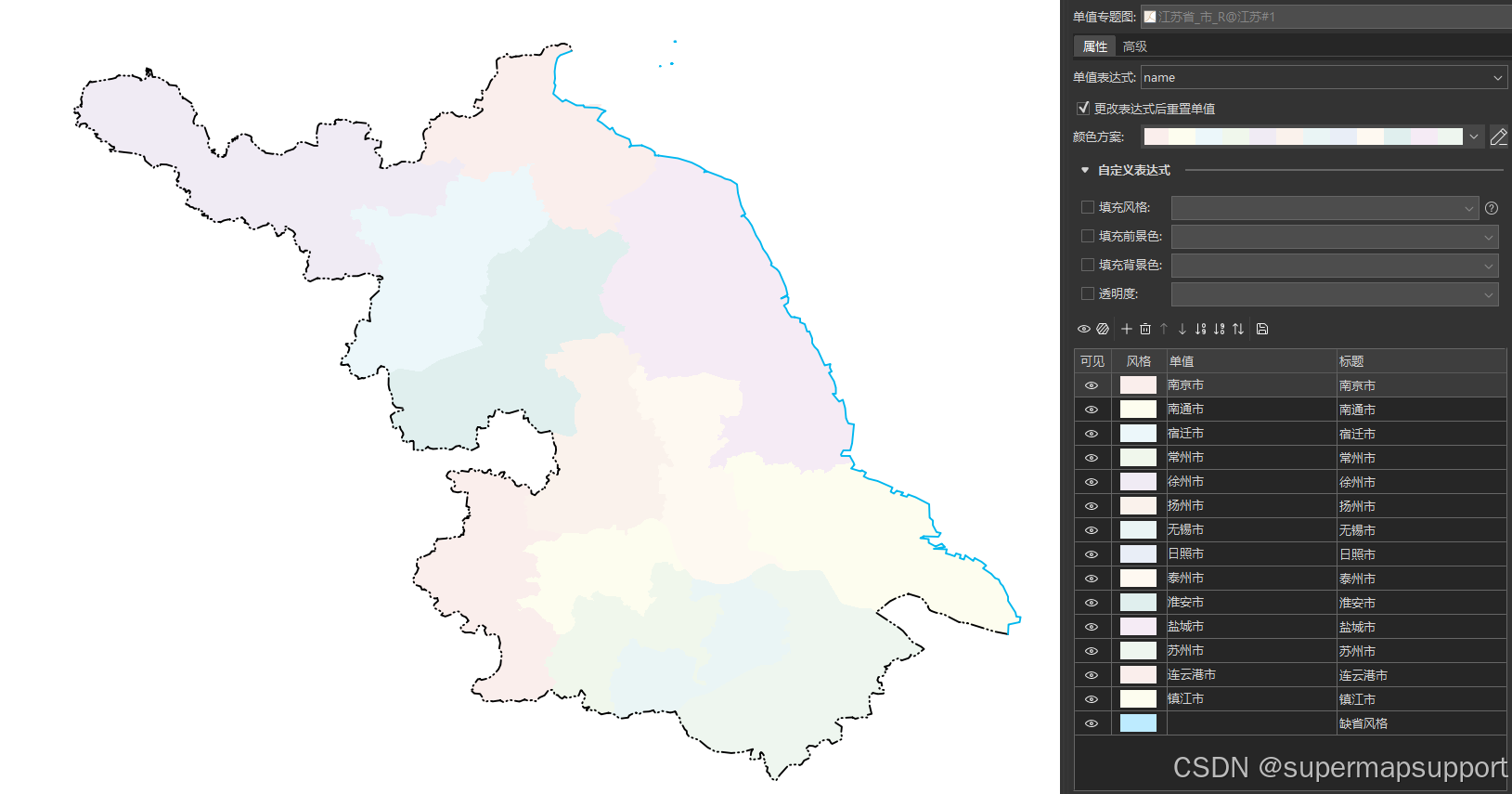

根据需求判断，是使用纯色风格还是四色风格，如果是纯色风格，则直接对地级市面图层设置目标颜色即可，如果是四色风格，则对地级市面做单值专题图，注意这里的边界线设置为null。

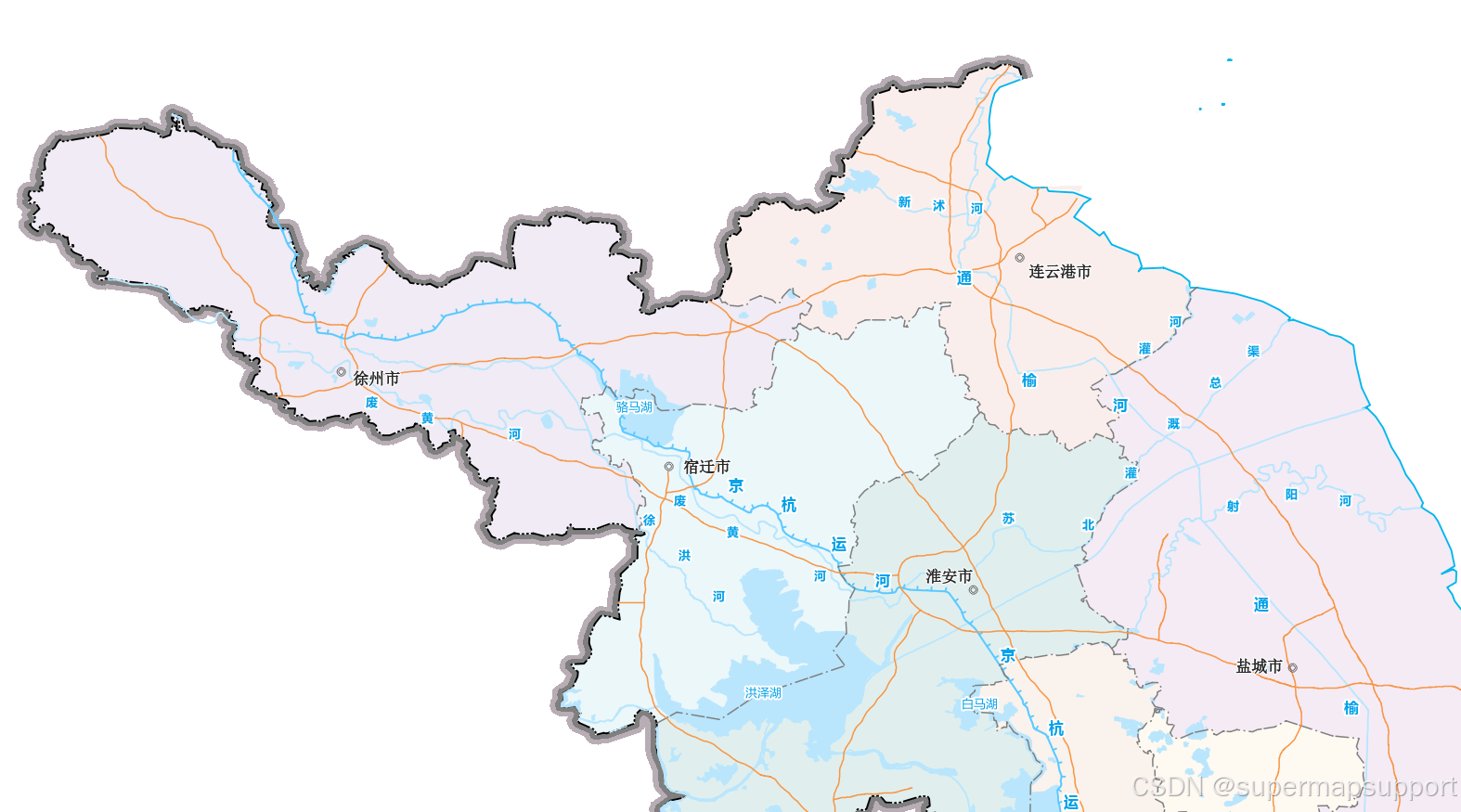

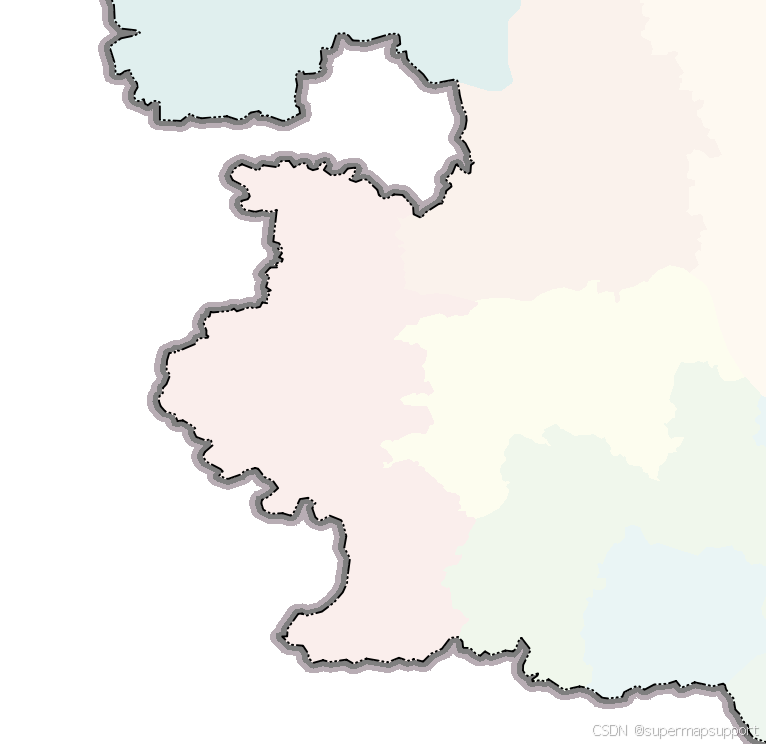

1.3边界晕边

边界晕边一般都是使用缓冲区来实现，主要的分两种：

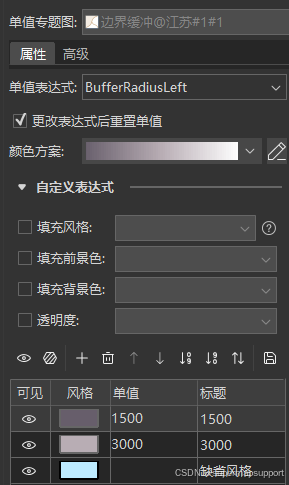

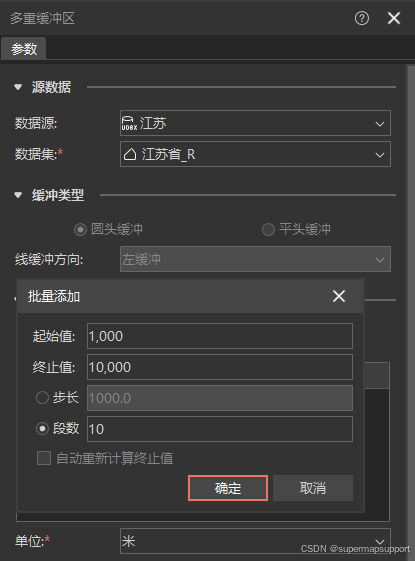

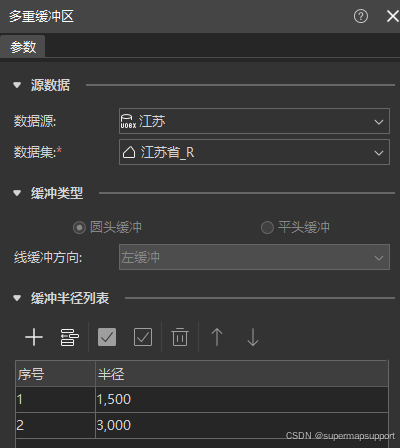

• 第一种：生成两个多重缓冲区，然后对结果制作一个单值专题图

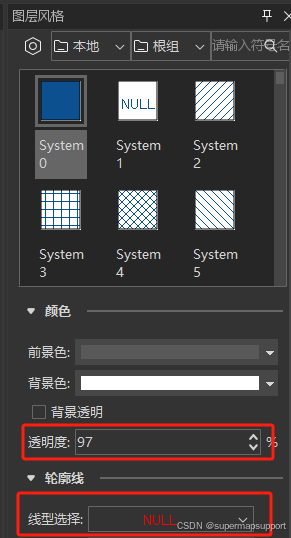

• 第二种：生成多个缓冲区面，然后对图层设置一个颜色风格，并设置合适的透明度，注意线风格设置为null.

1.4其他要素

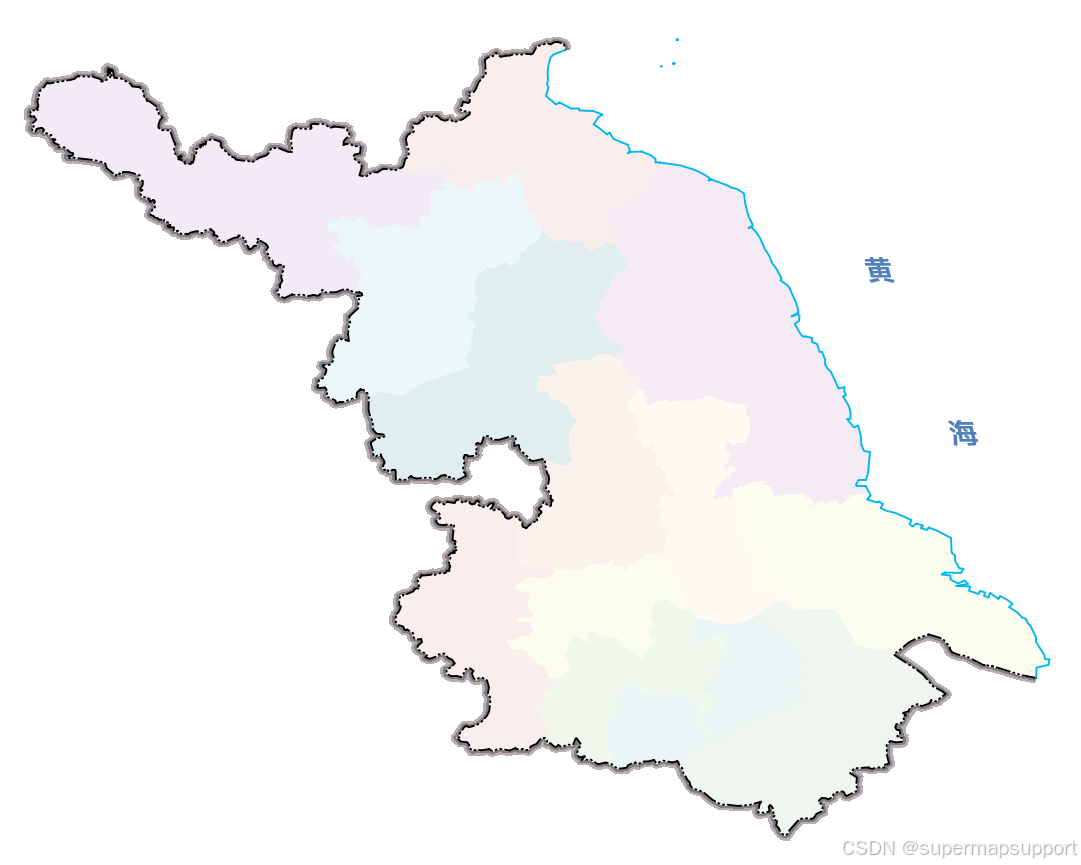

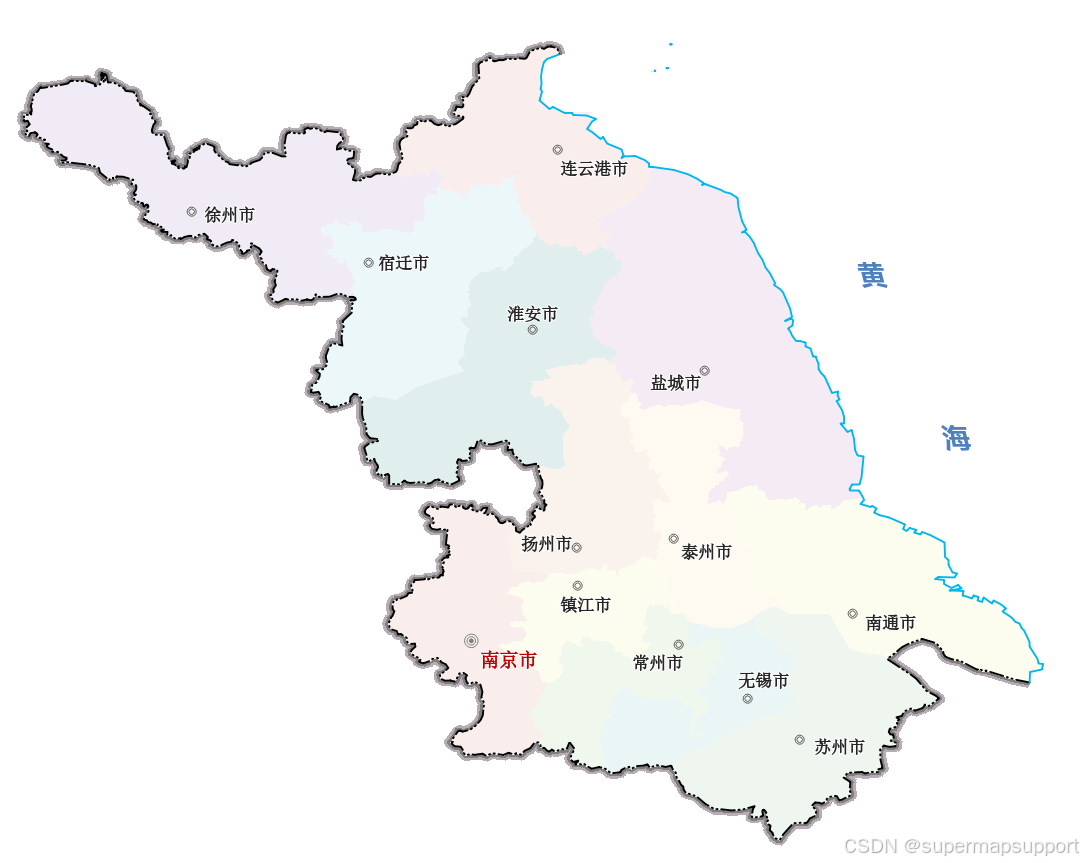

如果还存在其他要素，需要在所有比例尺层级都一直存在的，就一起放在底图分组里面，比如，海洋标注或者海洋渲染。本示例增加了一个海洋标注的文本数据集。这样整个地图的底我们就搭好了，来看看效果：

2、叠加要素（第一层级）

底图制作好了，我们就可以思考第一层级需要添加哪些要素，一般我们采用的是天地图的比例尺，这里找一个最接近全副显示的 比例尺层级作为第一层级，第一层级我们通常需要叠加的要素（这里为建议，如果有自己的业务需求，结合自己业务调整）。

地级市（标记、点图标）

主要河流（线、面、标注）

高速公路（线 ）

地级市线（线）

其他

2.1、地级市

这里注意，地级市的点需要分两个，省会以及其他地级市，省会图标与地级市图标通常是分开的，从大小或者样式进行区分。比如下图一眼就可以看出省会是哪个。

2.2主要河流、湖泊

河流一般都是使用蓝色来表达，江苏这里还有一个京杭运河，注意京杭运河也是水系相关，同样用蓝色表达，但是注意它有自己特定的符号样式。我们一般都按照常规符号来进行设置。

2.3高速公路

提取出高速公路数据，这里可以使用一个单独的高速数据集，也可以通过字段在图层属性里面进行对象过滤，两种方式都可以。道路一般用黄色或者橙色去表达：

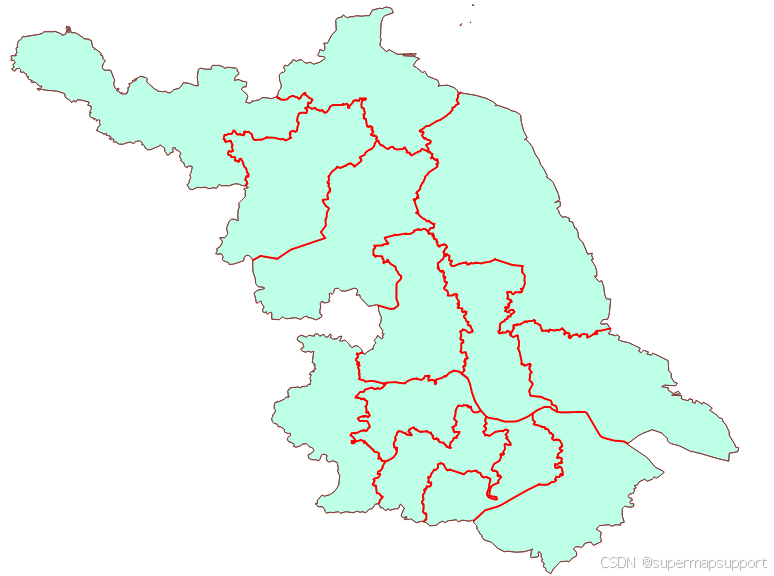

2.4地级市线

我们数据准备时，准备有地级市面数据集，这里我们不能直接对面数据设置风格，因为中间地级市交接的地方，其实时存在两根重复的线，如果直接设置，会存在样式互相压盖，视觉上就会存在样式变形的情况。所以我们需要提出内部线。

2.4.1 提取边界线

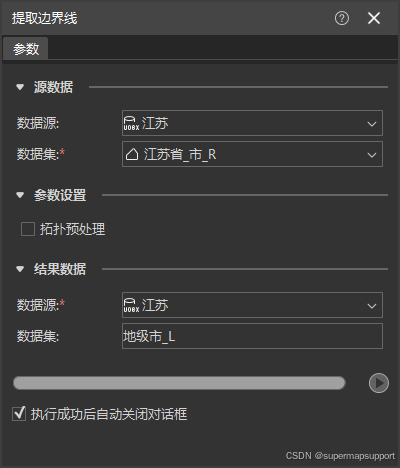

使用提取边界线功能，对地级市面数据进行操作：

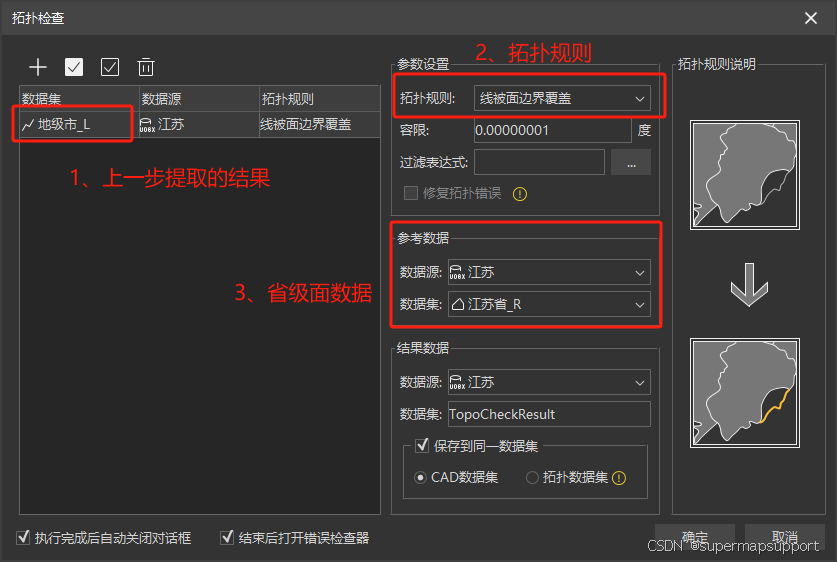

2.4.2 拓扑检查

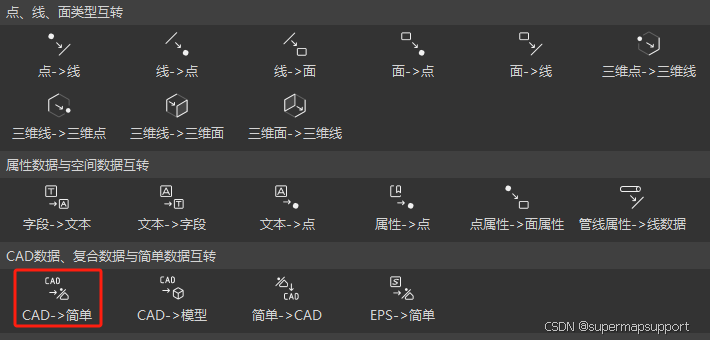

2.4.3、数据转换

上一步得到的结果为cad数据集，这里我们需要将其转换为简单数据集。

2.4.4、风格渲染

将得到的线数据集添加到地图，设置为对应的风格，这里可以将颜色设置淡一点，不用纯黑色，否则过于突兀。

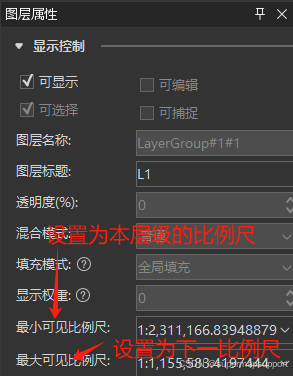

2.5图层控制

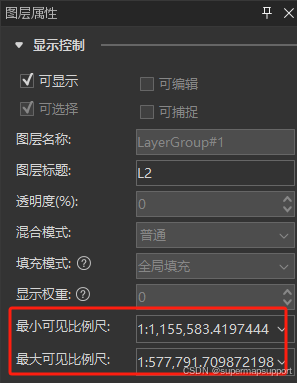

以上操作就完成了这一比例尺层级要素的叠加，最后，我们需要控制该图层组里面的图层只在这一比例尺下显示：

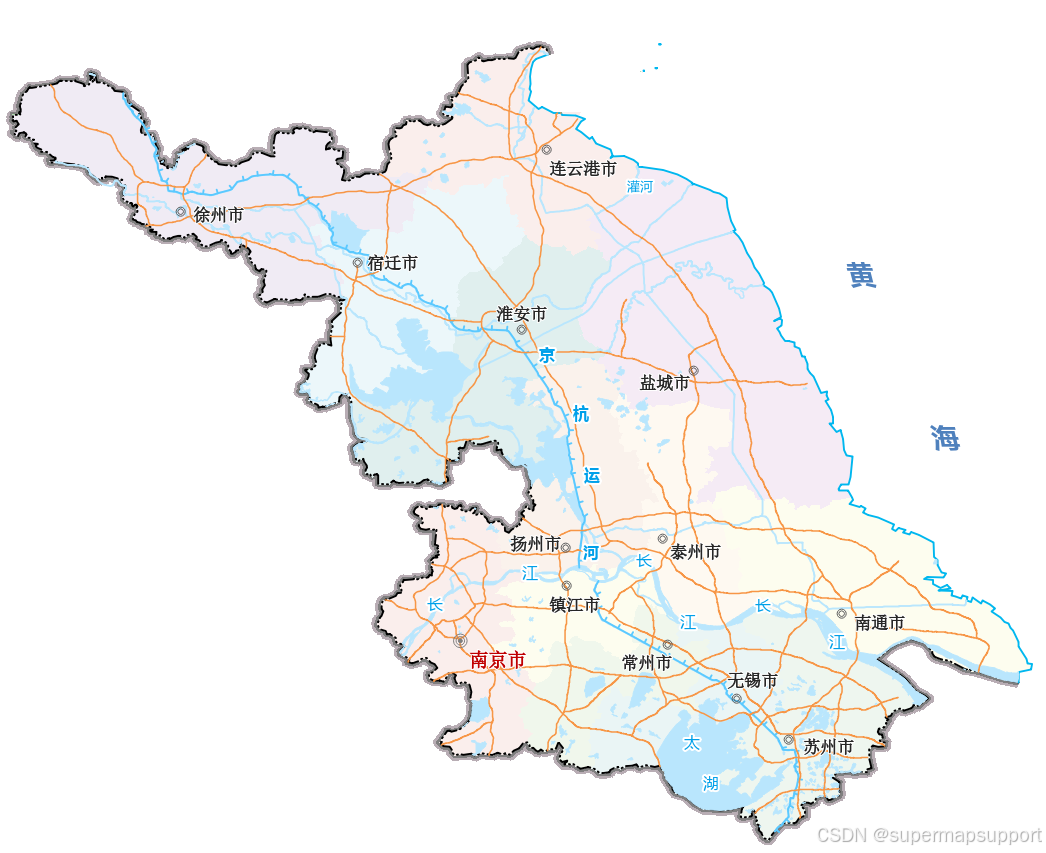

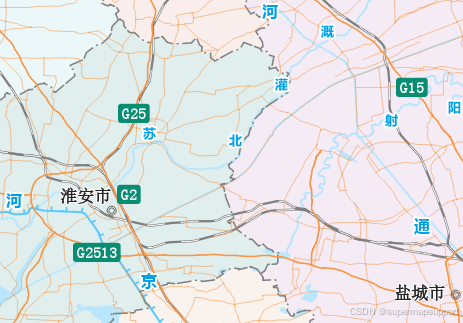

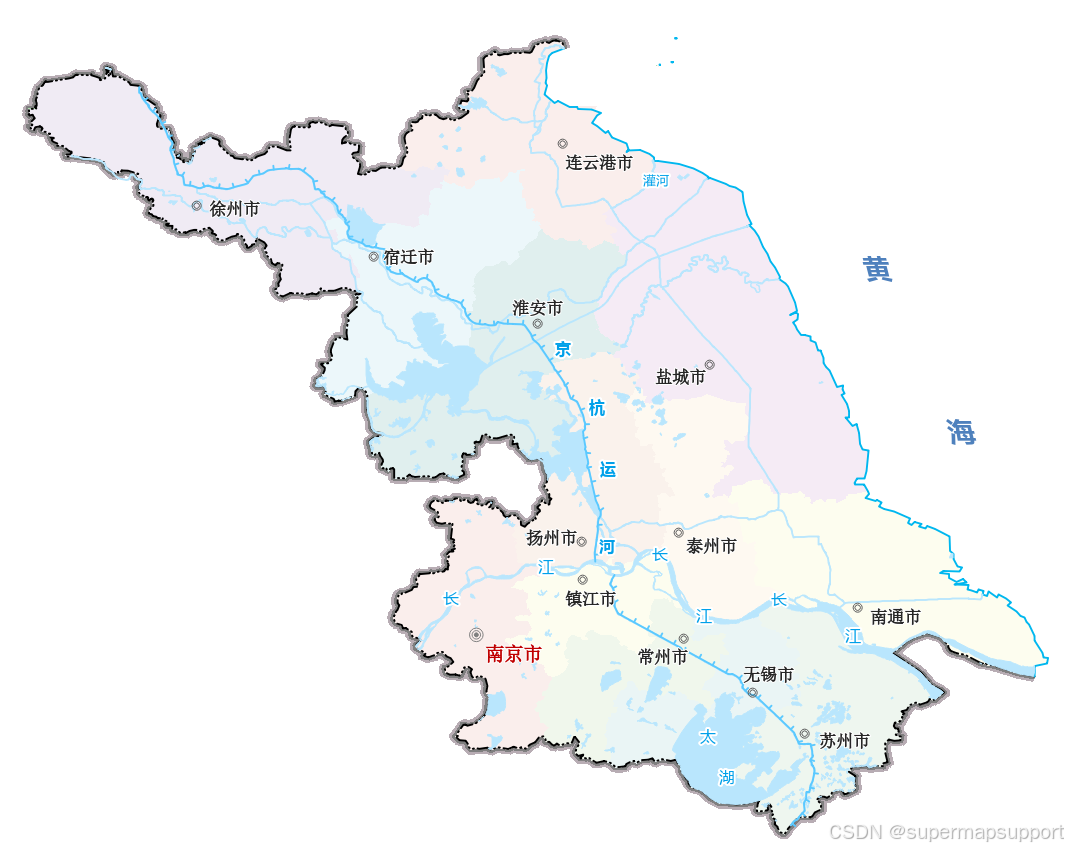

结果如下：

3、叠加要素（第二层级）

首先，可以将上面第一层级的图层，复制到分组图层L2，，然后再移除多余图层，增加新的图层，替换图层。

图层	操作
地级市（标记、点图标、内部线）	保留
河流标注	替换（需要添加主要支流标注）
高速公路（线 ）	保留
地级市线（线）	保留
高速公路（标注）	新增
主要支流	新增
主要道路	新增
铁路	新增

根据上面图层操作，保留的我们就不再赘述了，重点讲替换的和新增的。

3.1 河流标注

上一比例尺，我们只添加了主要河流的标注，这一层级，需要讲主要支流的标注添加上，可以新建一个文本数据集存放（主要河流标注图层+主要支流标注图层），也可以直接复制一个原来的主要河流标注数据集，再原有基础上增加标注。注意，支流标注的文本大小一般是雄安与主要河流标注的。

3.2主要支流

主要支流线数据，设置颜色风格跟主要河流同色，注意宽度设置小。

3.2高速公路标注

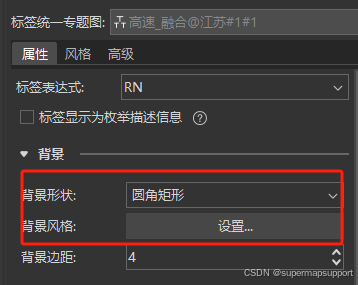

对高速公路数据，制作标签专题图，显示高速编码，注意，如果高速公路被打断为多断，需要先对数据进行融合，同一条高速融合为一个对象。

3.3主要道路

添加主要道路数据，注意颜色设置淡一点，这里可以设置跟高速同一个颜色，调整为合适的透明度，弱化颜色。

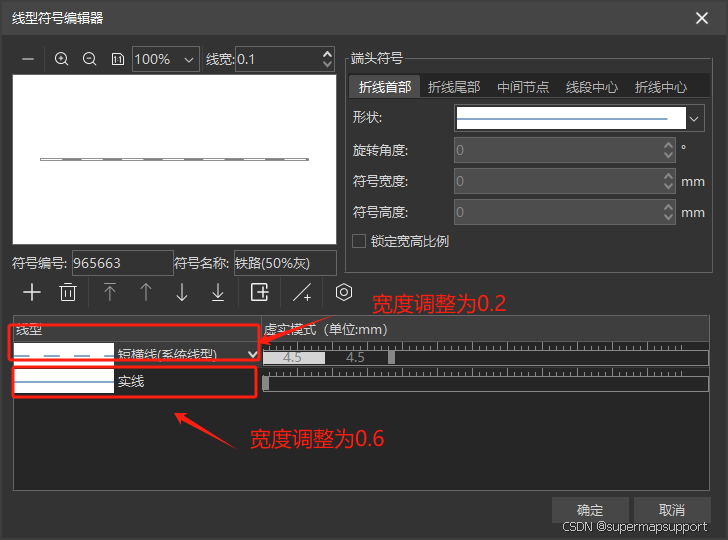

3.4铁路

添加铁路，设置铁路对应的风格

3.5图层控制

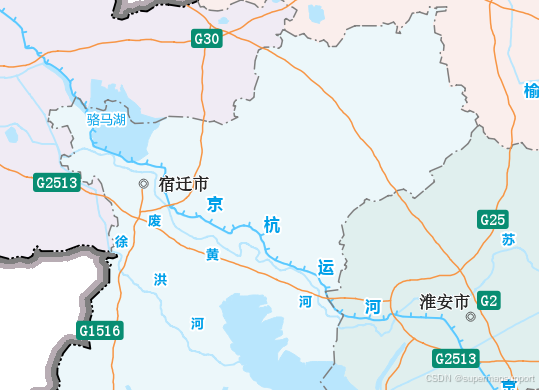

以上操作就完成了这一比例尺层级要素的叠加，最后，我们需要控制该图层组里面的图层只在这一比例尺下显示：

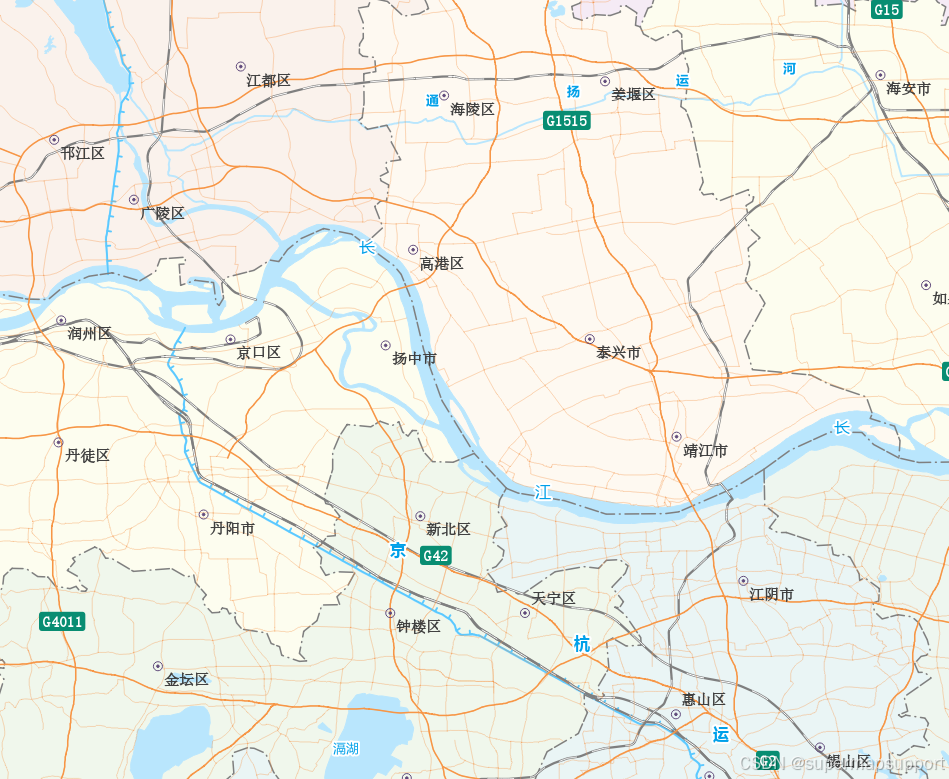

4、叠加要素（第三层级）

接下来的操作跟做上一个层级的就一样的流程。首先，可以将上面第一层级的图层，复制到分组图层L3，然后再移除多余图层，增加新的图层，替换图层。

图层	操作
地级市（标记、点图标）	去除
县级（点、标记）	新增
河流标注	保留
高速公路（线 ）	保留
地级市线（线）	保留
高速公路（标注）	保留
主要支流	保留
主要道路	保留
铁路	保留

4.1地级市标记、点图标

移除对应的图层，这一级显示县级行政区。

4.2县级点、标记

添加县级点数据，设置对应的符号。然后制作标签专题图，显示县级名称：

4.3图层控制

以上操作就完成了这一比例尺层级要素的叠加，最后，我们需要控制该图层组的图层显示，由于改图层为本示例的最后一层，座椅最大可见比例尺不设置

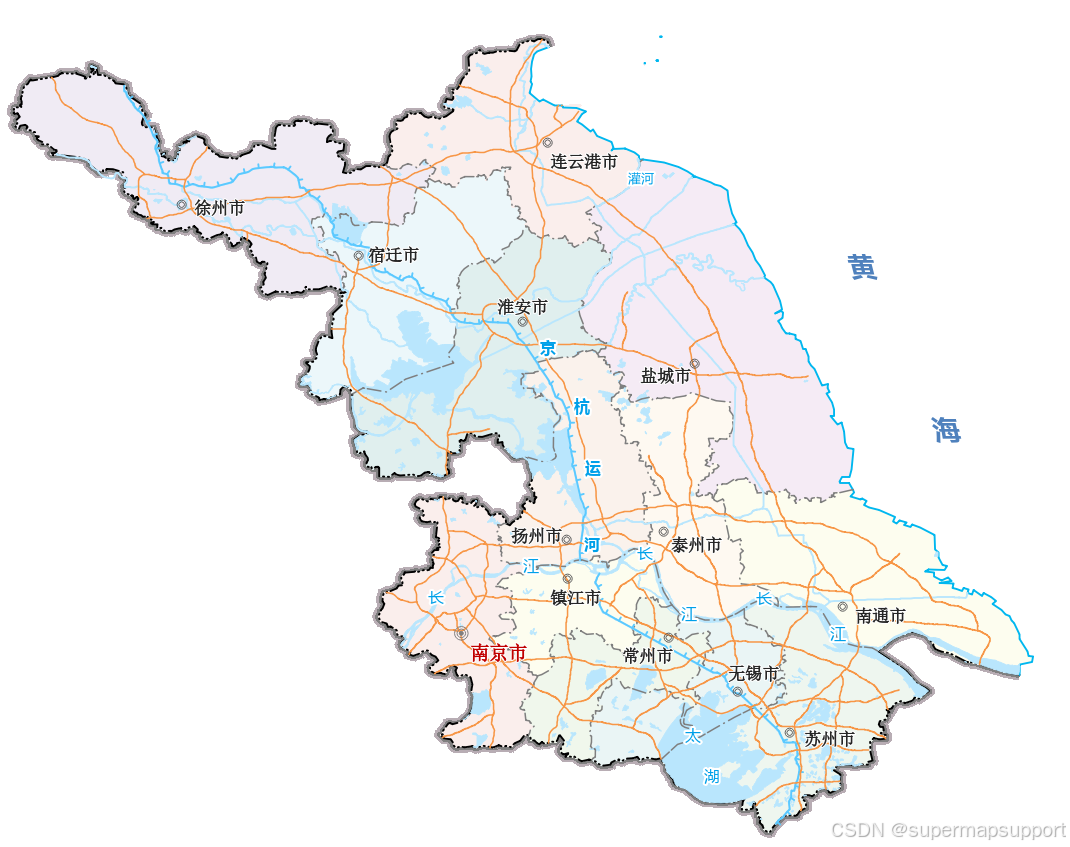

总结：以上就完成了3个比例尺的行政区划地图，如果有更精细的要求，可以按照这个流程继续往下增加更多的要素。这样根据流程来制图是不是就变得简单了呢。

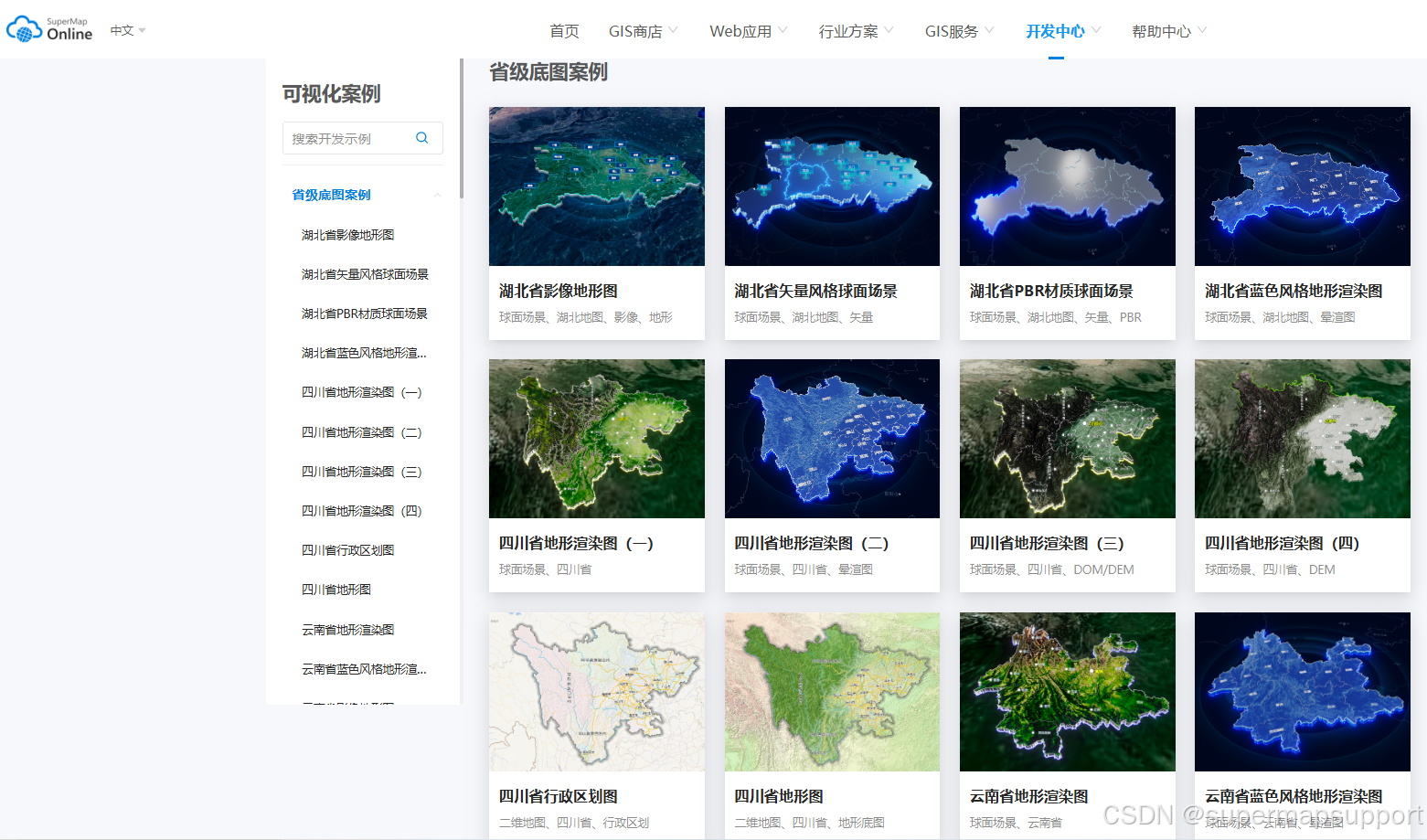

四、可视化地图案例集

SuperMap Online包含很多省份的行政区划地图，各个省份有细微的调整，可以搜索目标区域查看对应的效果。地址：https://www.supermapol.com/develop-center/baseMap/index

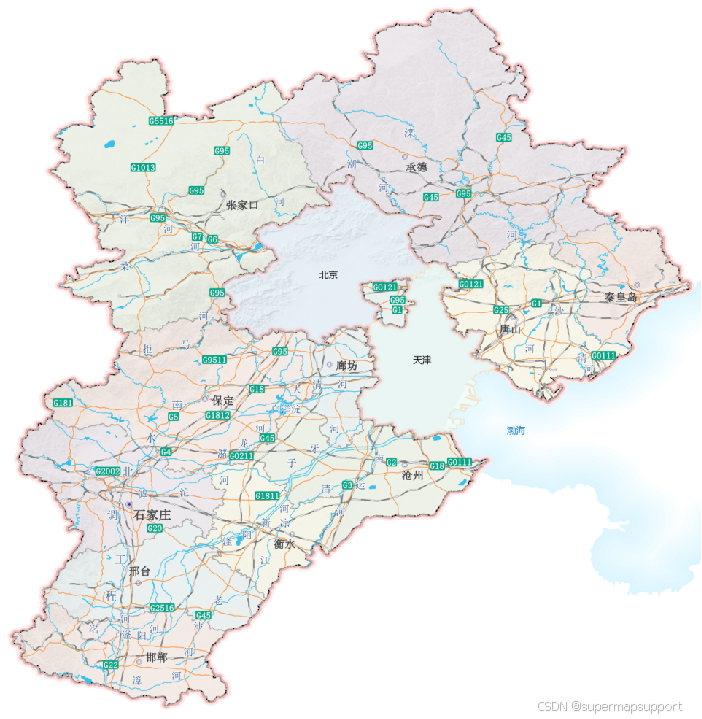

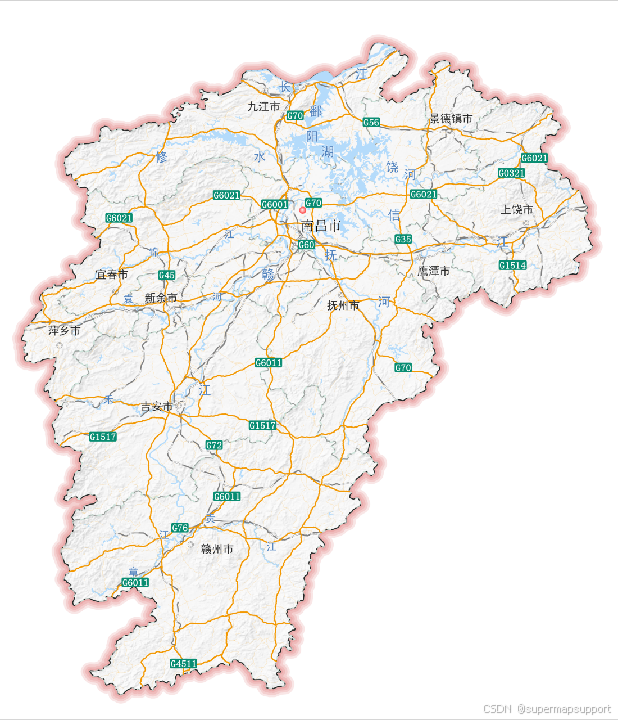

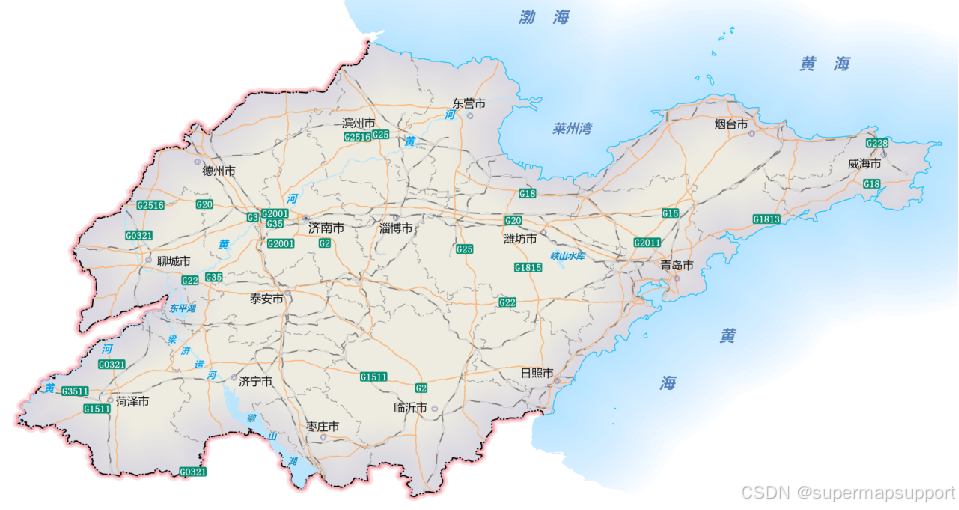

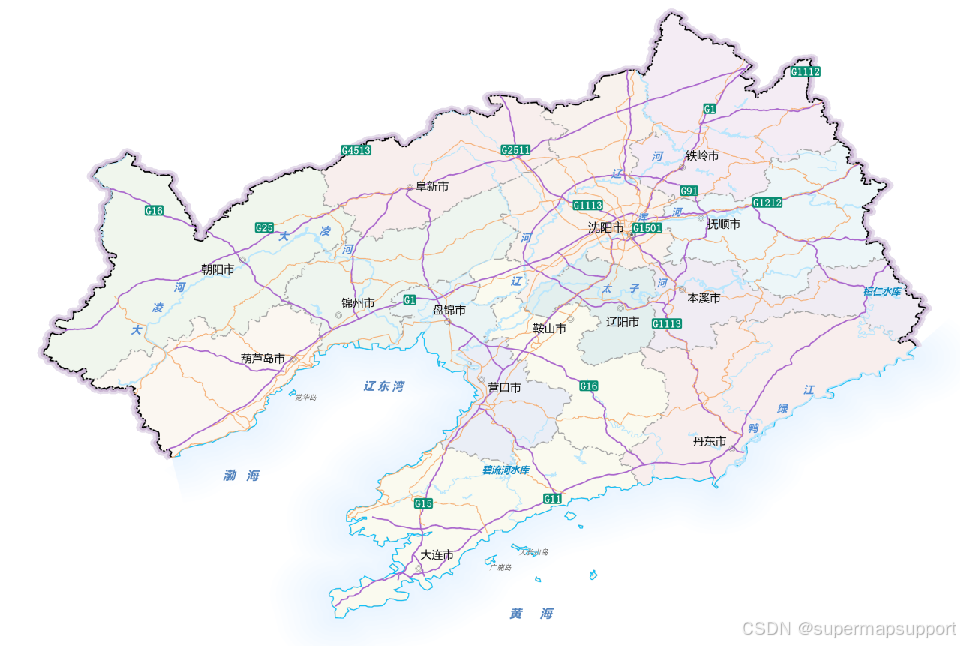

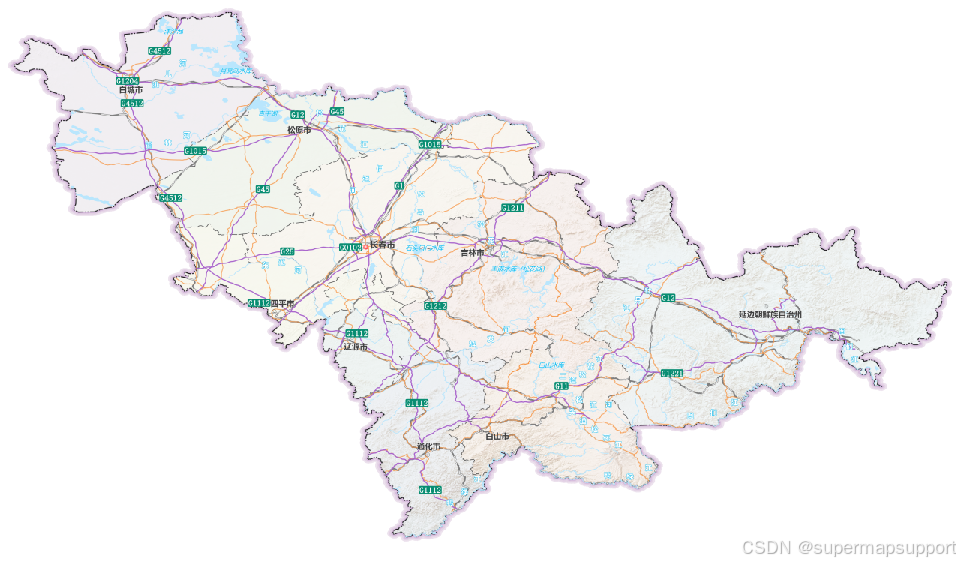

五、行政区划图集

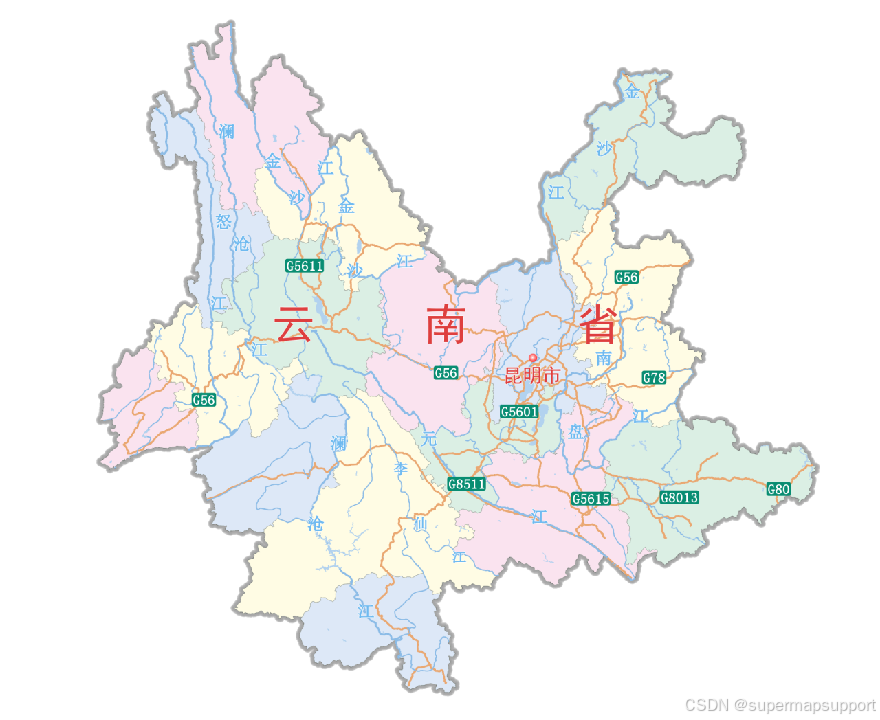

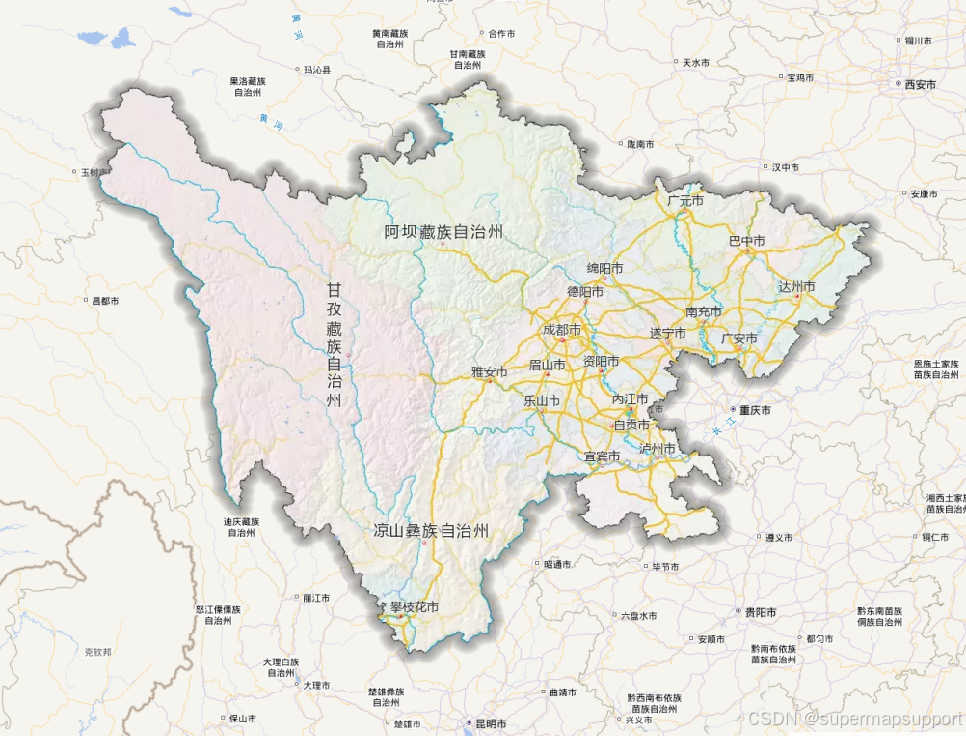

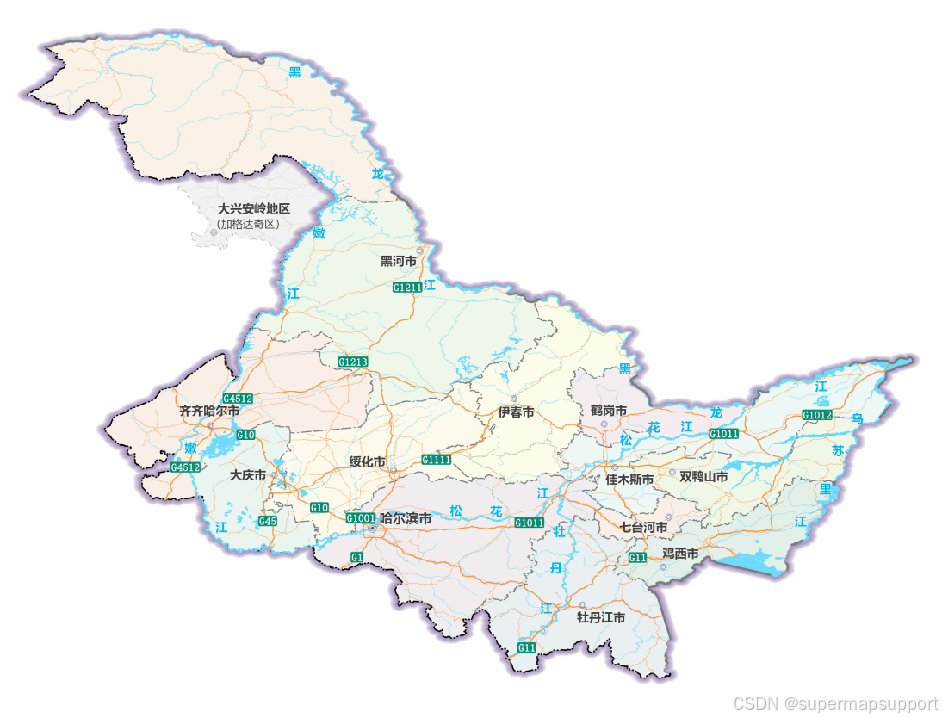

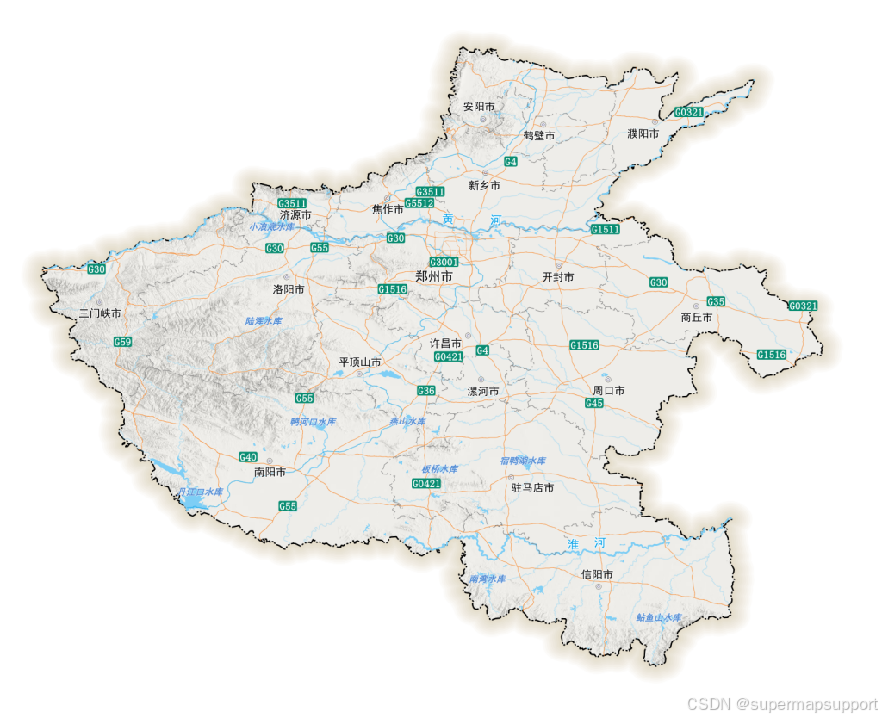

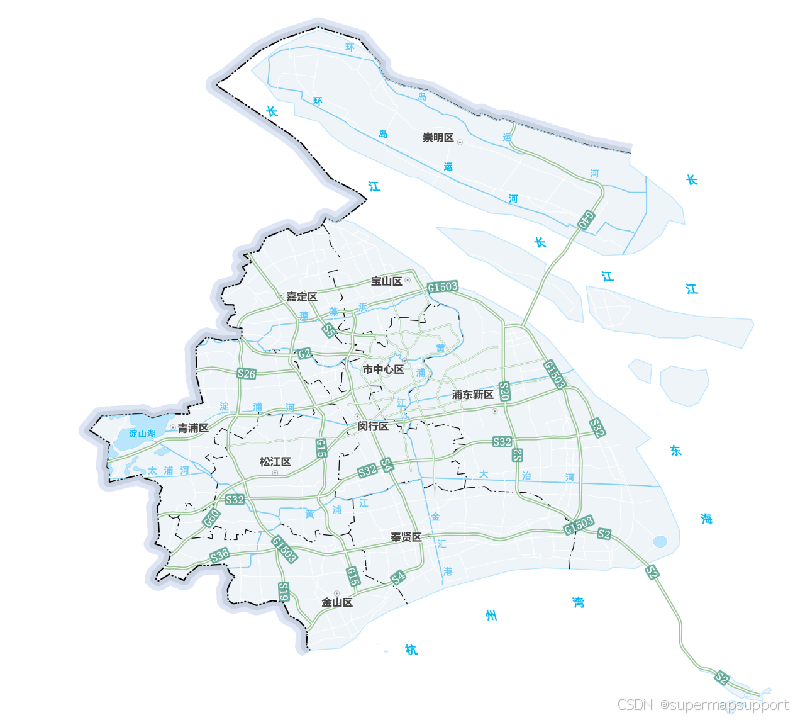

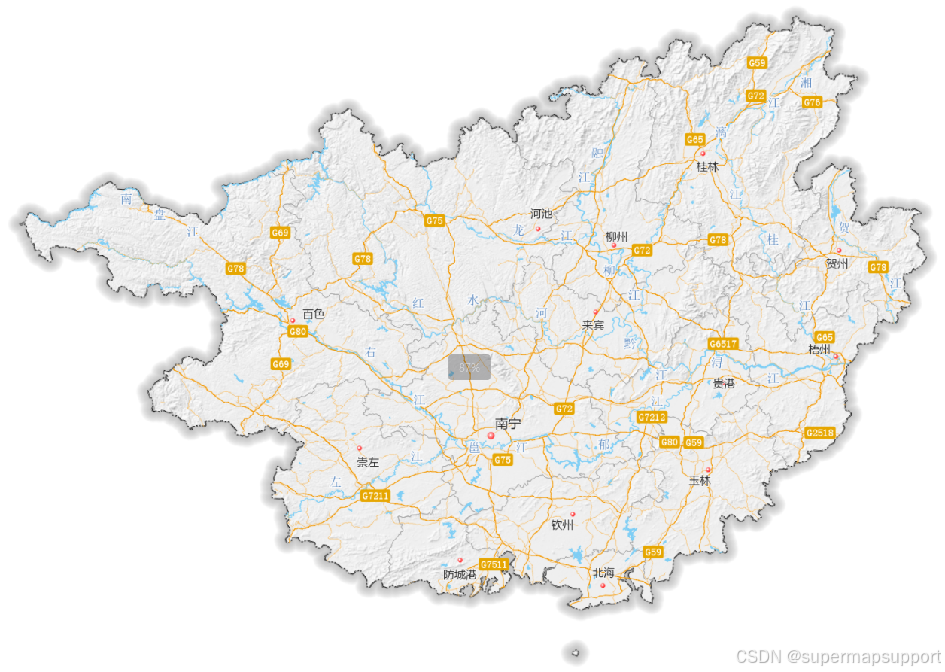

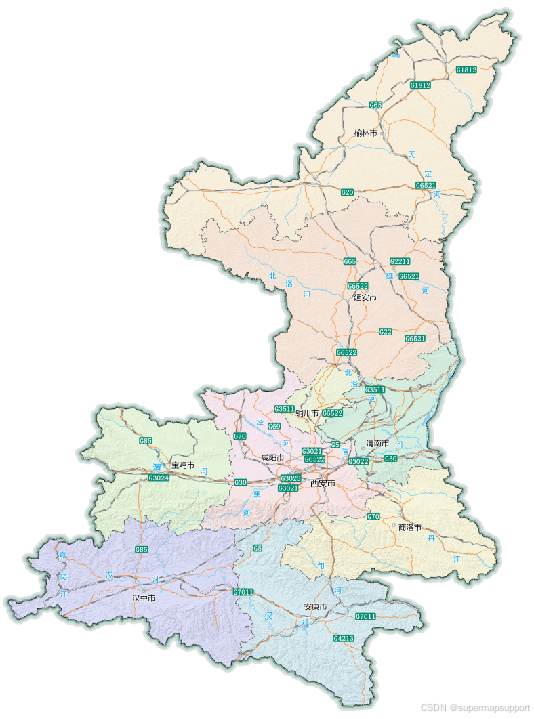

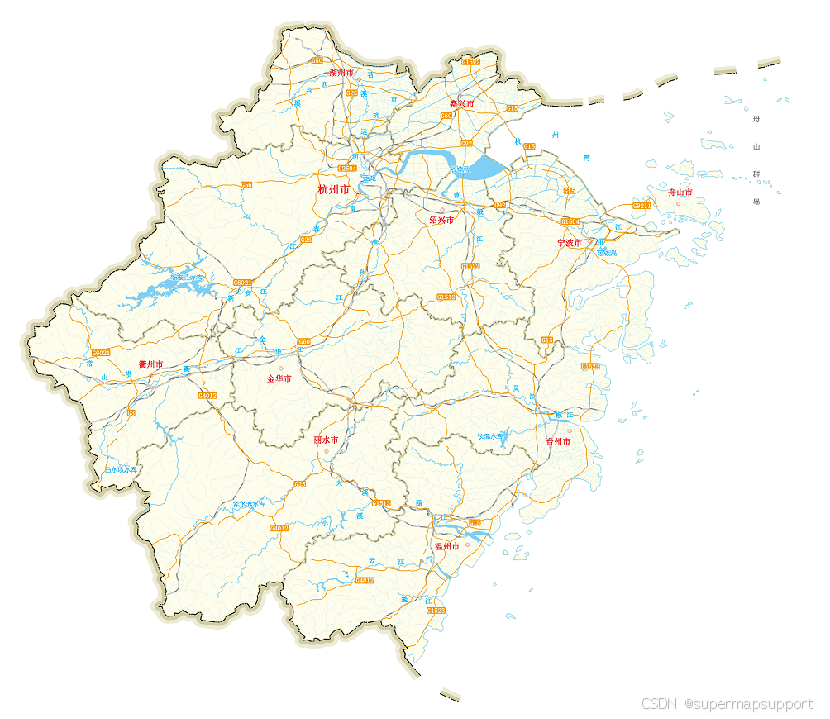

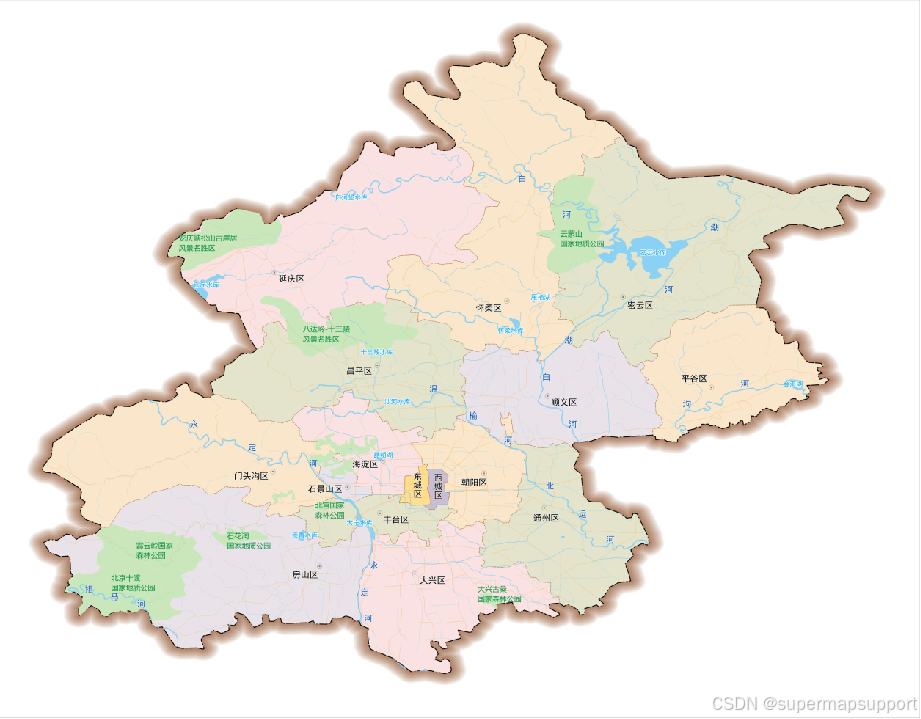

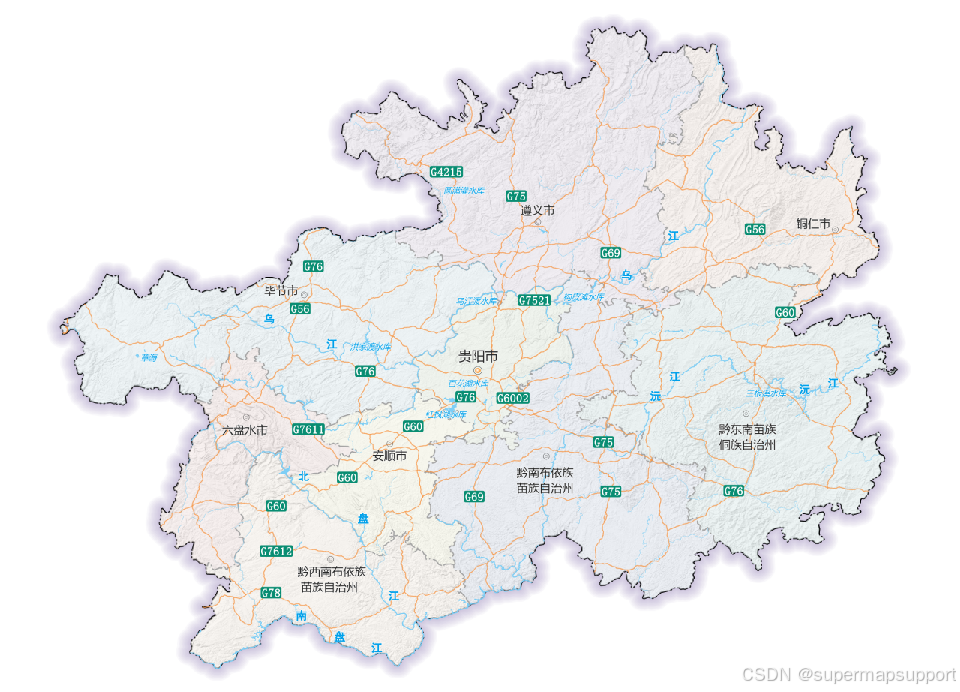

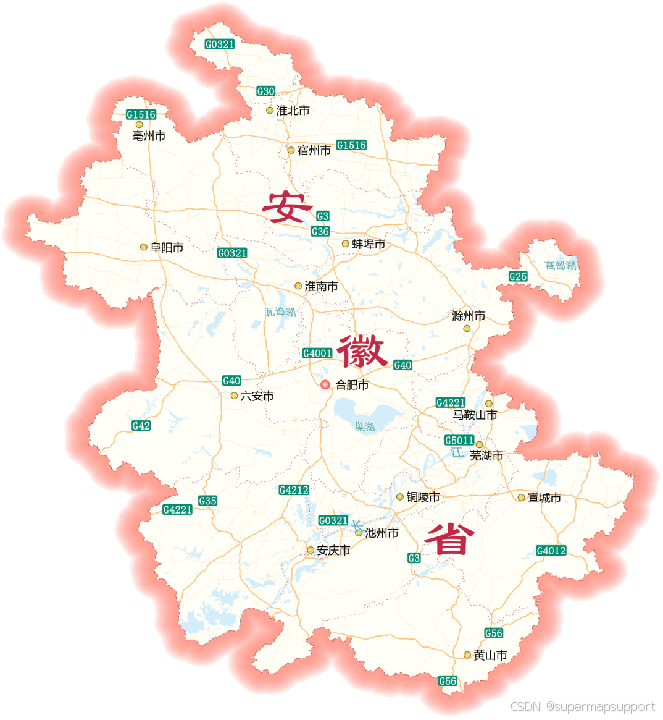

下面为一些行政区划的案例图集，可供参考。
