写在前面:前几周刚刚学习控制CAN通讯电机时过得很痛苦,网上很难找到很基础的资料和控制办法,最后通过逐字逐句看Kvaser的例程、别人的程序终于摸索明白,现将基础步骤整理出来供大家交流。
使用硬件:CAN通讯电机,KvaserCAN卡。
使用软件:canking,visual studio2019。
第一步:连接硬件
电源、can通讯线,can卡都按照接线定义连接好。
第二步:测试电机
为确保电机供电、通讯等正常,需要先对电机进行测试。
1、打开canking软件

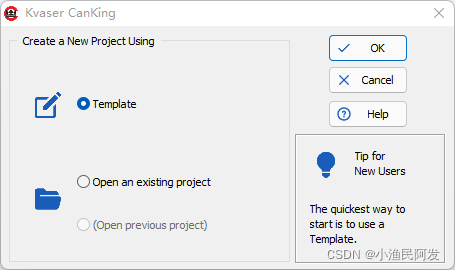

点击ok

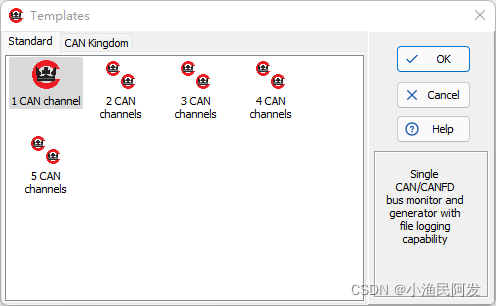

点击ok

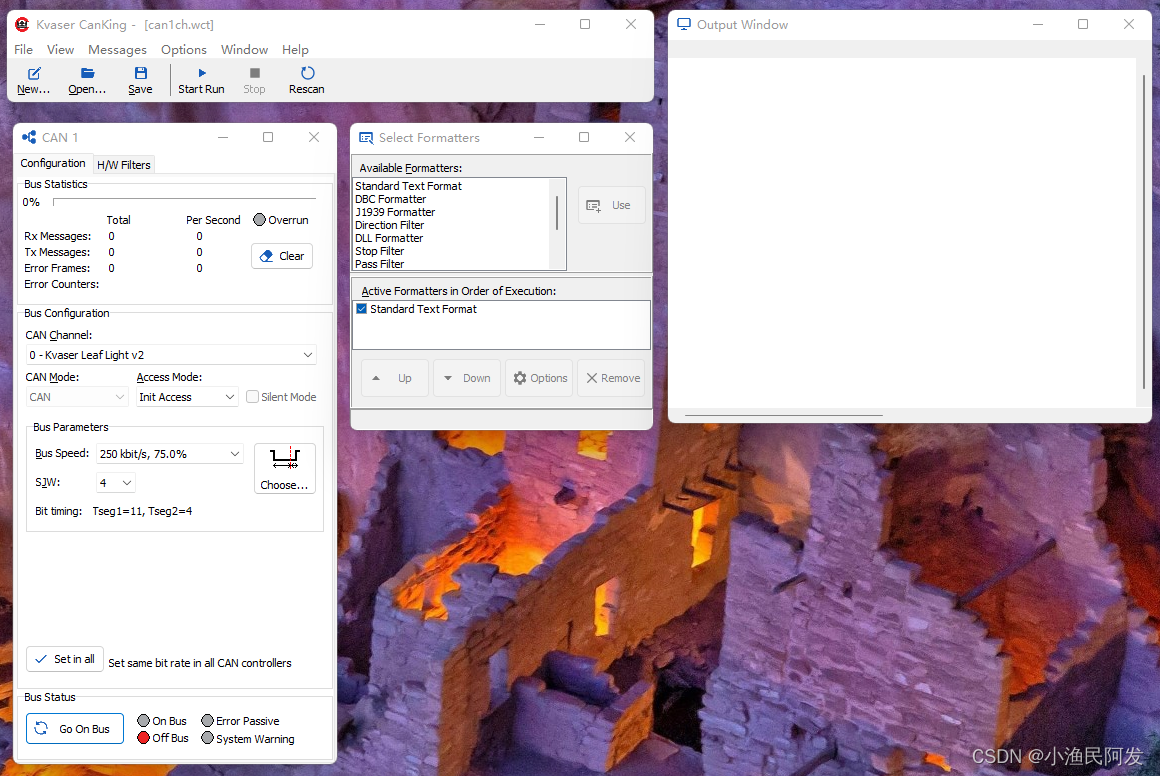

下拉canchannel

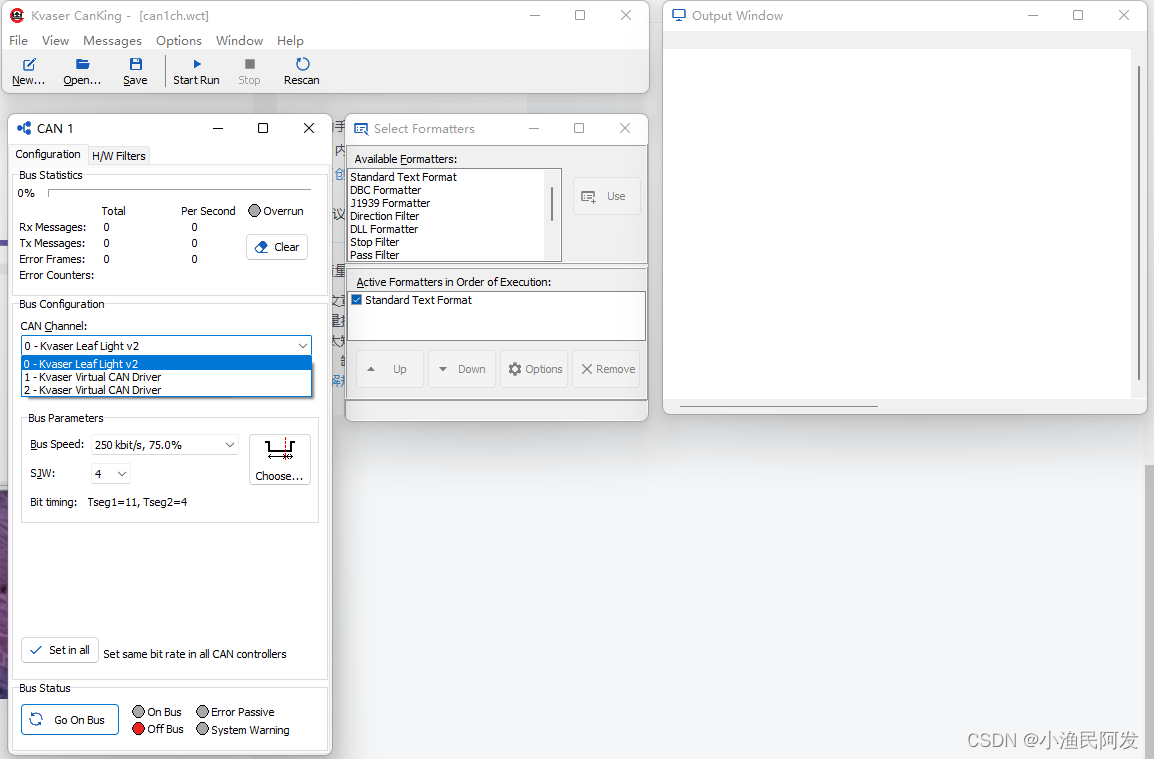

如果can卡正常,此时下拉框里会有三个选项,第一个是你现在连接的can卡,二三个是虚拟通道,暂时不用管虚拟通道,我们直接选择第一个

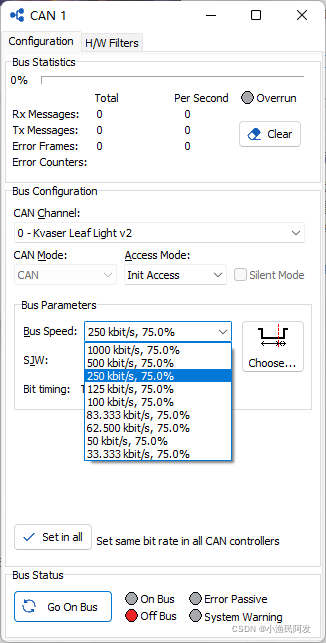

下拉bus speed选择波特率,波特率在电机的can协议里面,每个电机不一样,确认之后选择对应的就好,我的电机波特率是1m,所以我直接选择第一个1000的
选择完成之后点击Go On Bus,按钮旁边指示灯变绿即can卡已设置完成。

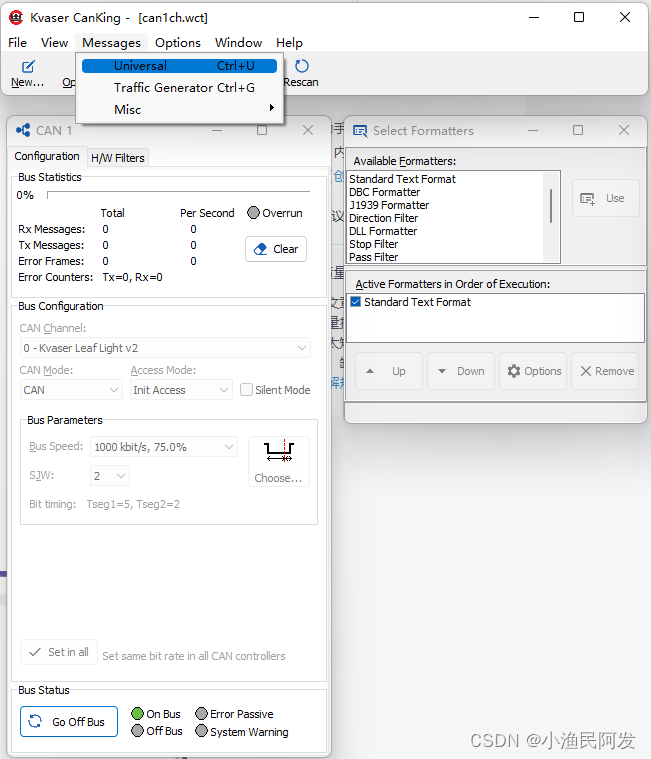

点击Messages选择第一个Universal

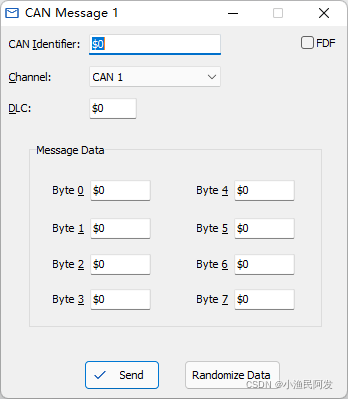

此处即为给电机发送消息的窗口,发送消息之前需要明确几点:①需要通讯的电机ID②需要发送的消息内容③该消息的DLC(也就是该消息长度为几个比特位)
以上三点均在电机的CAN通讯协议里面可以找到,以下步骤以我需要通讯的电机为例

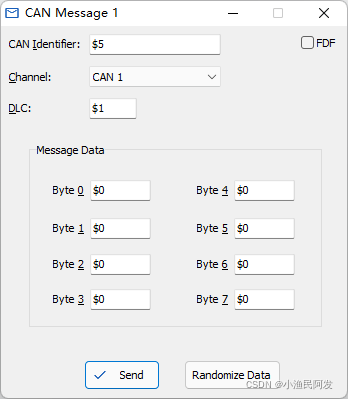

①ID为0x05(一般默认ID为0x01),故在第一行CAN Identifier中输入5
②测试电机发送握手命令即可,根据官方文档,握手命令为0x00,在Byte 0后输入0,DLC后面输入1,点击Send。

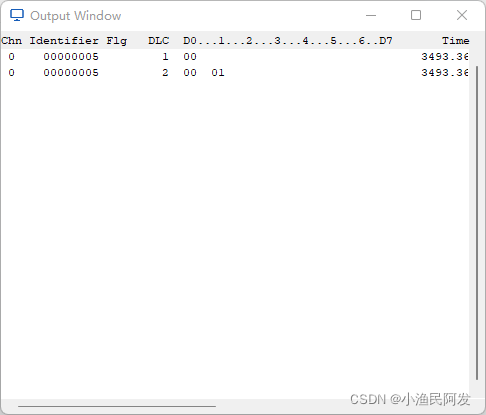

ID为5的电机收到我的握手消息,反馈了信息,根据协议,此消息说明握手成功,即电机基本测试完成,接下来可以开始写CAN通讯上位机。
上位机内容请见该系列第二篇
