前言

书接上回【Android签名机制详解】一：密码学入门，在了解了消息摘要、非对称加密、数字签名、数字证书的基本概念后，我们趁热打铁、直奔主题，讲解签名在Android中的实际应用。

基础知识

Android的数字证书（.der 或 .pem ）是存放在密钥库文件（.jks 或 .keystore）当中的，而数字证书作用就是保管公钥。除此之外，密钥库中还存有私钥。
Android的数字证书和传统数字证书有很大的不同，它是根证书，也就是自认证的证书，颁发者和使用人是同一个，也就是说我们自己即是CA机构，又是证书使用者。所以，Android系统在安装APK的过程中并不会校验证书的合法性，只是从中提取公钥和算法。Google这样做的目的是为了降低开发成本，吸引更多的人来开发Android应用，巩固Android生态圈。毕竟正儿八经的证书申请是要花钱的。
但是，这也就会导致一个很严重的问题，就是Android证书没有权威性，任何人都可以制作。攻击者可以篡改APK里的内容，替换掉原来的签名和证书，重新生成一份自己的签名和证书（所谓的重签名），再二次发行，谋取利益。那怎么办呢？
其实应用安全是每个Android开发者都应该关心的。大公司会有专门的部门对APP的进行安全加固，小公司或个人也可以购买第三方的加固服务。

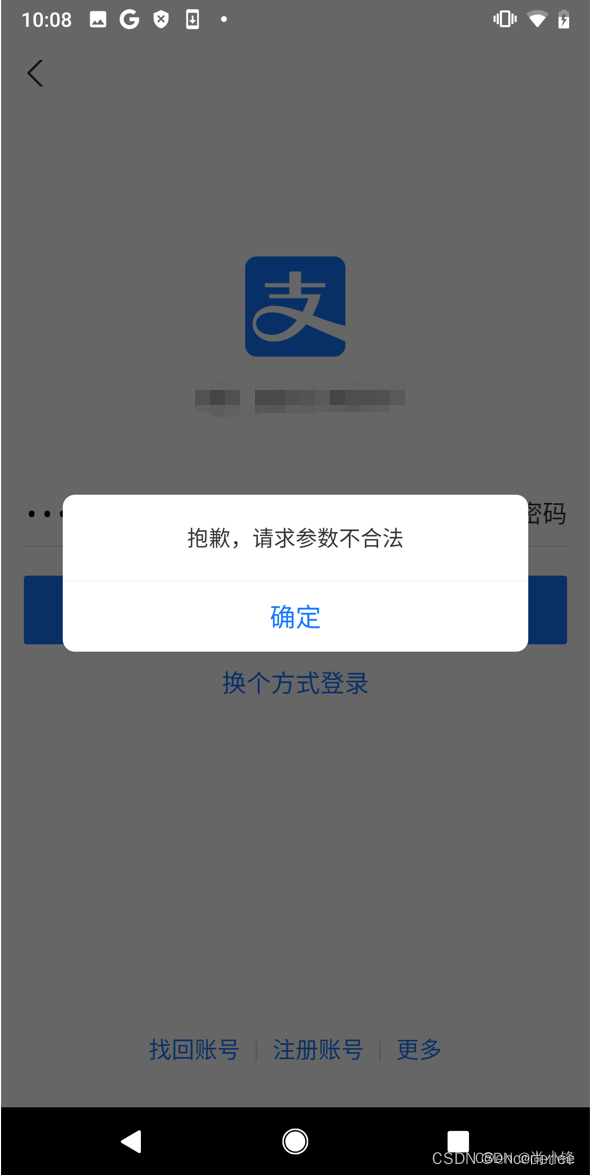

我们也可以在APK里面添加校验签名的逻辑，一旦校验失败就停止运行，像支付宝就有这种防止重签名的机制，但道高一尺魔高一丈，Android加固和Android逆向了解一下。
在这里插入图片描述
言归正传，我们继续讲解Android的签名方案。
目前 Android 支持以下四种应用签名方案：

v1签名：基于 JAR 签名。
v2签名：Android 7.0 引入，改动大。
v3签名：Android 9.0 引入，基于 v2 的优化。
v4签名：Android 11.0 引入，用来支持 ADB 增量 APK 安装。

V1签名方式也称作Jar签名，顾名思义，Jar 包也是用这种方式进行签名检验的。 V1签名并不是Android独有的签名方式。直到Android 7.0开始才推出V2签名，这个就是Android独创的签名方案，与V1签名方式截然不同，完全颠覆以前签名方案。后面Android 9.0又推出了V3签名，再到Android 11推出了V4签名方案，都是在V2的签名架构进行优化升级。所以我们可以把V2、v3、v3划分为一类，称为V2+方案。

V1签名方案

我们对含有V1签名的APK进行解压，部分压缩软件支持直接解压，有些需要修改APK后缀为.zip进行解压。解压后有一个MATE-INF目录，进入后会看到三个文件，分别是 MANIFEST.MF、*.SF 和 *.RSA 。因为*.SF 和*.RSA 具体的文件名是由签名时上下文环境（参数）决定的，所以这边用通配符*代替。

文件分析

MANIFEST.MF文件

我们先看MANIFEST.MF文件，这里简称MF文件。

Manifest-Version: 1.0
Created-By: 1.8.0_92 (Oracle Corporation)

Name: res/drawable-hdpi-v4/abc_list_longpressed_holo.9.png
SHA1-Digest: KQunCQh0E4bP0utgN0cHdQr9OwA=

Name: res/drawable-xxhdpi-v4/abc_ic_star_half_black_16dp.png
SHA1-Digest: EikVyBT5I7pmbJO2k8qF0V5hUc0=

......

这里面保存了除META-INF目录外的所有文件对应的摘要信息。在签名过程中， jarsigner(签名工具)首先会遍历APK中所有文件，采用SHA1（JDK7.0之后采用SHA256）算法计算每个文件的16进制的消息摘要，再用 base64 进行编码，将值写入MF文件的一块中。该块有一个“Name”属性，其值就是该文件在APK包中的路径。我们将Name和其对应的摘要称为一个Entry。

*.SF文件

SF文件的主要作用是对MF做校验，防止MF的数据被篡改。

Signature-Version: 1.0
SHA1-Digest-Manifest: odZIAbrTVCfKGy6HEd5+gdBHw0I= //整个MF文件的消息摘要
Created-By: 1.8.0_92 (Oracle Corporation)

Name: res/drawable-hdpi-v4/abc_list_longpressed_holo.9.png
SHA1-Digest: xcQ0bHWRc+R9tuxQ3wgY1a2eY0k=

Name: res/drawable-xxhdpi-v4/abc_ic_star_half_black_16dp.png
SHA1-Digest: pj+V2r2pJOgJwGGNpeqxnykl0Nc=

......

这里保存了MF整个文件的消息摘要+MF中每个Entry的二次消息摘要。在签名过程中， jarsigner首先计算MF文件的整体SHA1值，再经过base64 编码后，记录在CERT.SF主属性块（在文件头上）的“SHA1-Digest-Manifest”属性值中；
再逐条计算MF文件中每一个Entry的SHA1，并经过BASE64编码后，记录在CERT.SF中每个Entry中。

*.RSA文件

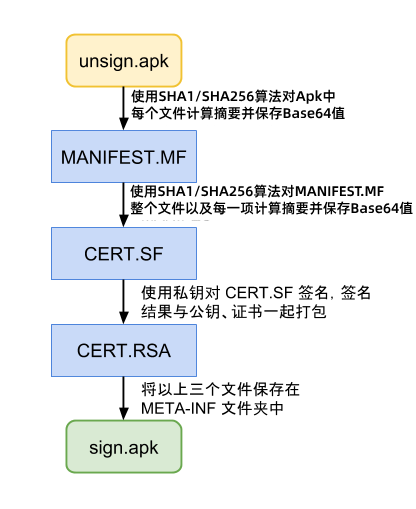

首先计算CERT.SF文件消息摘要，用私钥计算出签名，然后将签名以及包含公钥信息的数字证书一同写入 CERT.RSA 中，以二进制形式保存。在这里插入图片描述

验签

校验SF文件的签名：计算*.SF文件的摘要，然后用*.RSA文件中公钥解密*.RSA中签名得到的摘要，如果两者一致则进入下一步；
校验MANIFEST.MF文件的完整性：计算MANIFEST.MF文件的摘要，与*.SF主属性中的摘要进行对比，如一致则逐一校验MANIFEST.MF文件各个条目的完整性；
校验APK中每个文件的完整性：逐一计算APK中每个文件（META-INF目录除外）的摘要，与MANIFEST.M中的记录进行对比，如全部一致，刚校验通过；
校验签名的一致性：如果是升级安装，还需校验证书签名是否与已安装APP一致，如果应用中存在相同包名但签名不一样的APP，则安装失败；

存在的问题

签名和验签速度慢：因为要对APK做每个文件进行签名和验签的过程，导致构建和安装时间变长。
完整性保障不够：META-INF目录用来存放签名，自然不计入签名校验过程的。所以可以随意在这个目录中添加文件，比如早期的一些批量打包方案就选择在这个目录里做文章，在这里标记文件，来标识每一个APK所属于的渠道；
为了解决这两个问题，Google在Android 7.0推出了V2签名方案。

V2签名方案

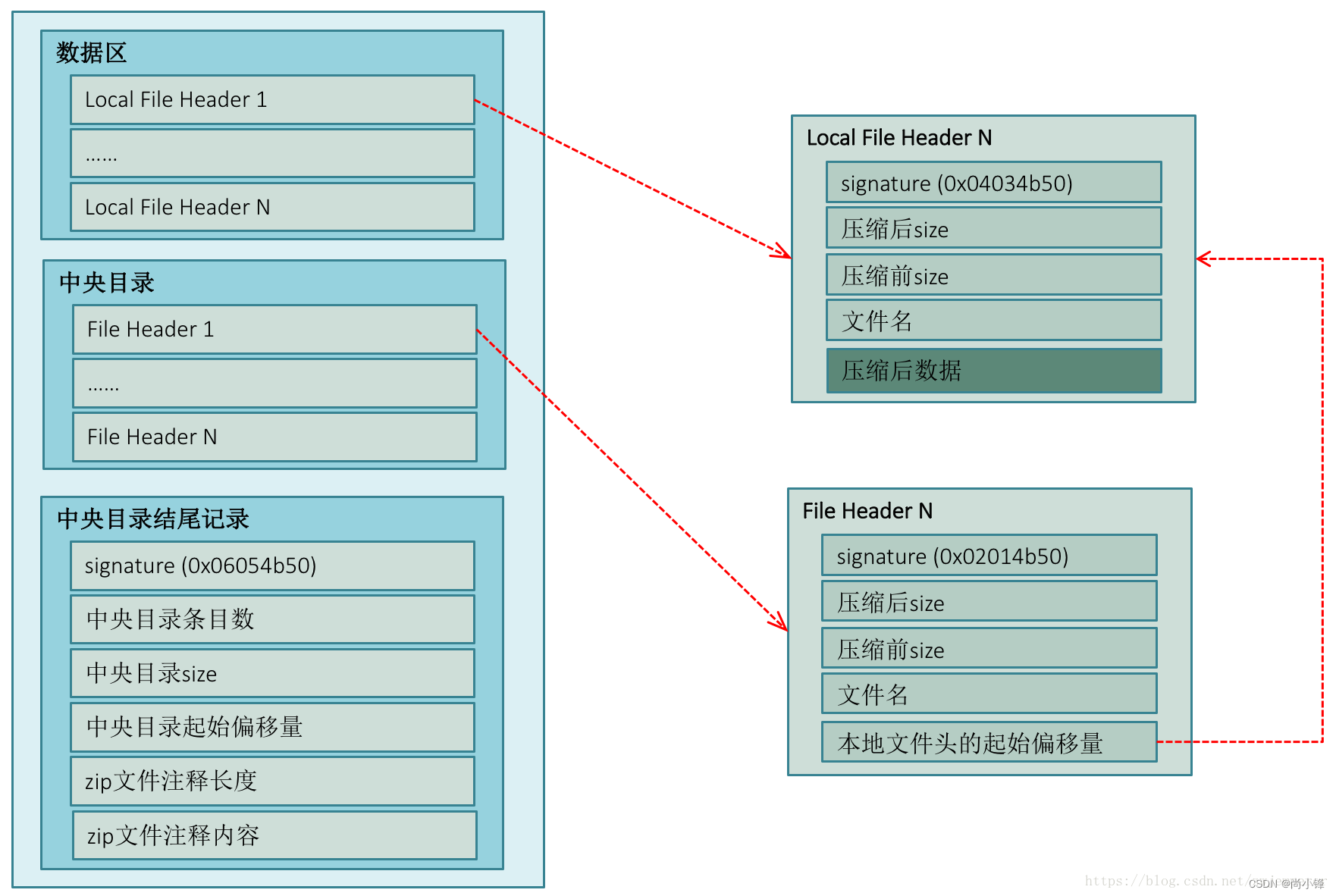

V2签名完全颠覆了V1签名的过程，是一款全新的签名方案。我们知道，APK实际上是一个ZIP格式的压缩包，而ZIP结构如下图所示。

ZIP文件结构

在这里插入图片描述
ZIP 文件结构分为三大部分：

数据区：存放真正数据的地方。
中央目录区：存放关于数据区的元数据的地方。
中央目录结尾区：存放关于中央目录区的元数据的地方。

这边咱们只是简单了解关于ZIP文件结构，更加详细内容，可以参考这篇文章：[Zip文件格式详解]。

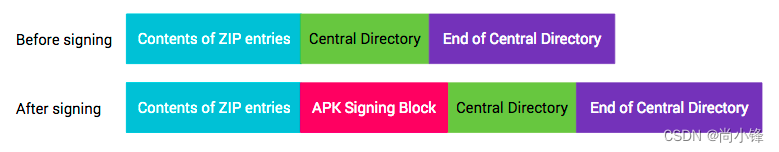

而V2签名过程，就是在对这数据区、中央目录区和中央目录结尾区，这3块块区域进行切分，切分成一个个大小为1M的小块，然后并行计算每个小块的消息摘要，将所有小块的消息摘要拼接在一起，整体计算消息摘要并用私钥进行签名，最后将签名、公钥、证书、算法、签名者信息等相关内容作为一个新的区域，插入到ZIP结构中，该区域位于“中央目录区”部分之前并紧邻该区域。而新插入的区域我们称之为 APK 签名分块（APK Signing Block）。如下图所示。
在这里插入图片描述

APK签名分块解析

在这里插入图片描述

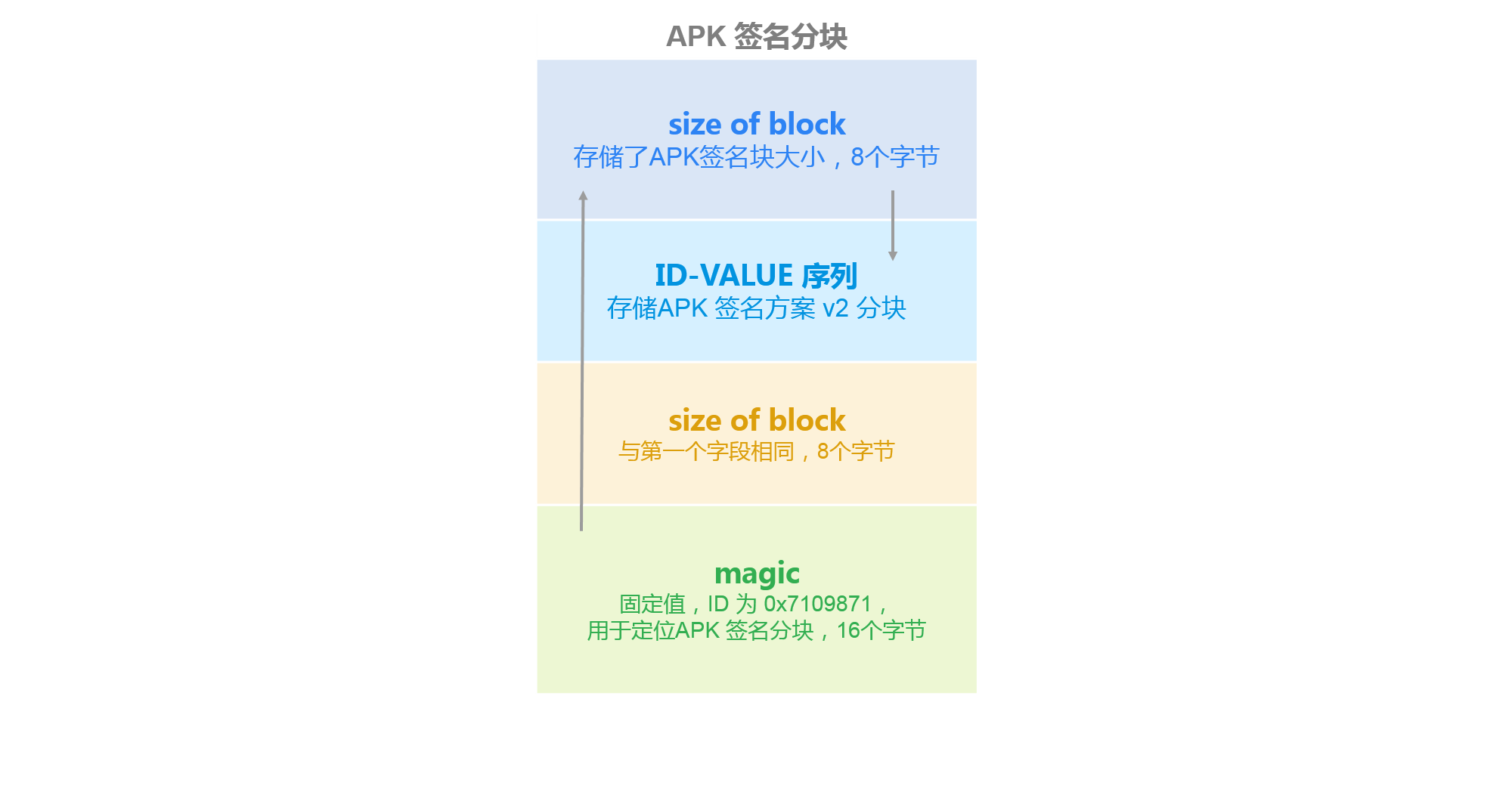

APK签名分块由四部分组成，分别是size of block、ID-VALUE序列、size of block、magic。其中两个size of block相同，记录着ID-VALUE序列的长度，ID-VALUE序列可以理解是一个键值对序列。而magic里面记录着一个固定值0x7109871a，该值为ID-VALUE序列的Key值，而其对应的Value值存储一份或者多份APK签名信息，我们称每份签名信息为“ APK 签名方案 v2 分块”。而ID-VALUE序列的其他键值对，目前暂未使用。

APK 签名方案 v2 分块

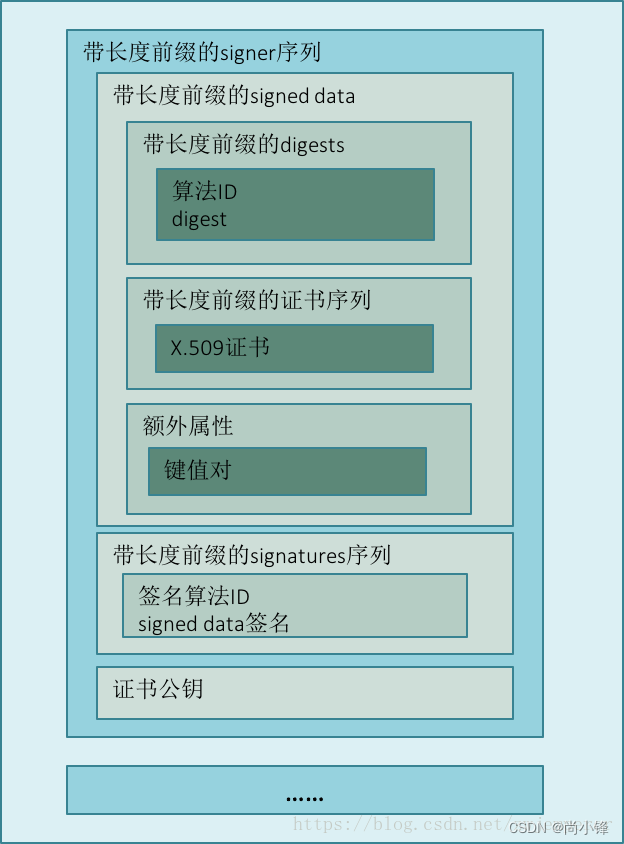

APK 签名方案 v2 分块也不止一个，多个签名者可以对同一个APK进行签名。每个签名信息都会形成一个APK 签名方案 v2 分块。而APK 签名方案 v2 分块的内部结构又可以细分，由三部分组成。

带长度前缀的signed data：使用多种算法对APK进行消息摘要，将摘要值、证书信息，以及额外信息记录在此处。
带长度前缀的signatures序列：使用多种算法对signed data进行签名，签名算法和结果记录在这里，形成一个signatures序列。
证书公钥：存放该签名者的公钥。

计算APK摘要

在这里插入图片描述

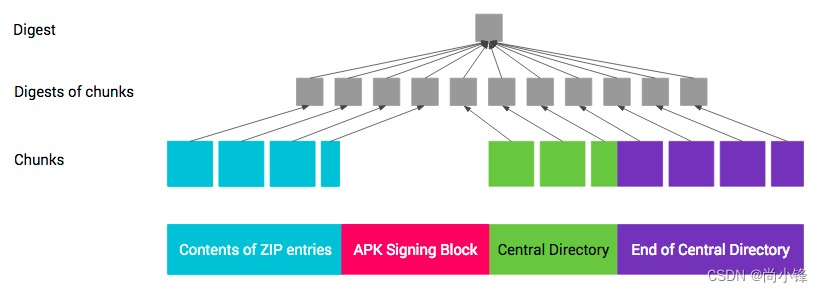

这个张图咱们从下往上看，V2计算APK摘要时，首先将ZIP中数据区、中央目录区和中央目录结尾区这3块区域拆分成一个个大小为 1MB的小块。每个区域的最后一个小块可能会小于1M。然后并行计算每个分块的消息摘要，将所有小块的消息摘要拼接在一起，整体计算消息摘要。那么最终值就是整个APK的消息摘要。

验签过程

V2验证过程着实有点复杂，我们直接引用官方文档中的流程描述。

待我有空再用白话翻译一边。这里不得不吐槽一下。部分官方文档写太TM晦涩难懂了，缺乏承上启下的过渡，突然蹦跶出来一堆专有名词，又缺乏通俗易懂的解释，跟看个文言文一样。不过，我有个学习技巧，就是先看前辈们咀嚼后吐露出来的由浅入深的文章，吸收理解七七八八，再去观摩官方文档的磅礴大气。官方文档还是要肯的，毕竟内容都是最新最专业的。

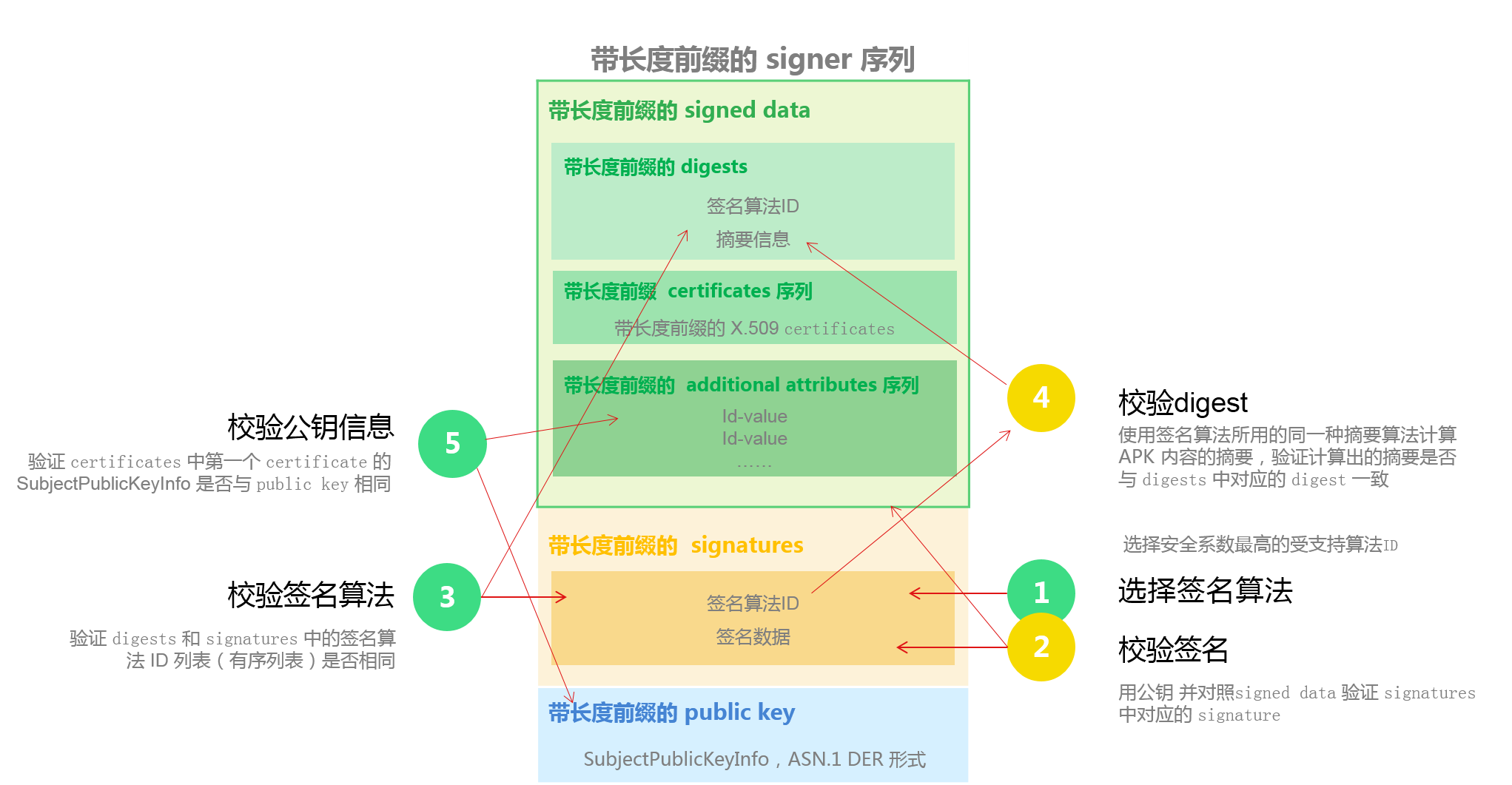

找到APK 签名分块并验证以下内容：
a. APK 签名分块的两个大小字段包含相同的值。
b. ZIP 中央目录结尾紧跟在ZIP 中央目录记录后面。
c. ZIP 中央目录结尾之后没有任何数据。
找到APK 签名分块中的第一个APK 签名方案 v2 分块。如果 v2 分块存在，则继续执行第 3 步。否则，回退至使用 v1 方案验证 APK。
对APK 签名方案 v2 分块中的每个 signer 执行以下操作：
a. 从 signatures 中选择安全系数最高的受支持 signature algorithm ID。安全系数排序取决于各个实现/平台版本。
b. 使用 public key 并对照signed data 验证 signatures 中对应的 signature。（现在可以安全地解析 signed data 了。）
c. 验证 digests 和 signatures 中的签名算法 ID 列表（有序列表）是否相同。（这是为了防止删除/添加签名。）
d. 使用签名算法所用的同一种摘要算法计算 APK 内容的摘要。
e. 验证计算出的摘要是否与 digests 中对应的 digest 相同。
f. 验证 certificates 中第一个 certificate 的 SubjectPublicKeyInfo 是否与 public key 相同。
如果找到了至少一个 signer，并且对于每个找到的 signer，第 3 步都取得了成功，APK 验证将会成功。

注意事项

V2签名是在Android 7.0中引入的。为了使 APK 可在 Android 6.0及更低版本的设备上安装，应先对APK进行V1签名，然后再进行V2签名。
在Android 7.0及更高版本中，可以根据 APK 签名方案 v2+ 或 JAR 签名（v1 方案）验证 APK。更低版本的平台会忽略 v2 签名，仅验证 v1 签名。

V3签名方案

V3 签名方案是Android 9.0时引入的签名解决方案，在V2的基础上进行了小的优化升级，其中最大的特色“支持密钥轮替”。
在以前，如果准备安装的APK与手机里已经安装的APK包名相同，但签名不一样，是无法安装的，会提示“已安装了存在签名冲突的同名数据包”，然后安装失败”。但如果使用V3签名方案，就能安装成功。

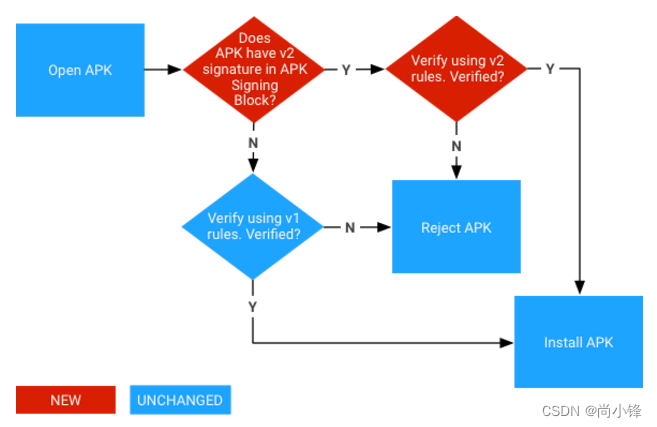

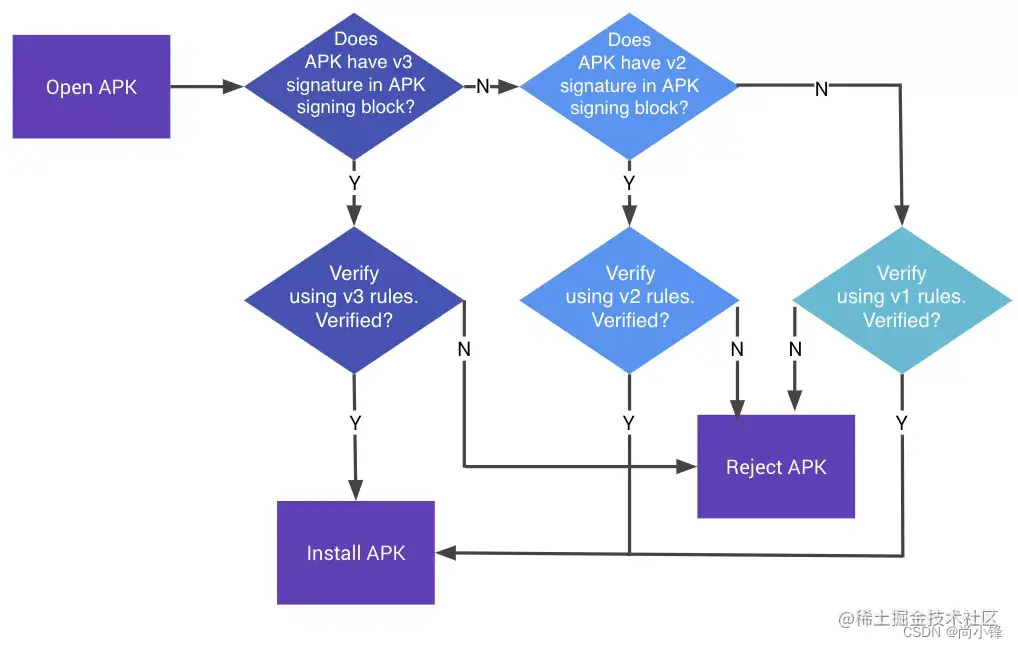

具体实现细节和限制，详见官方文档。下面贴一张签名校验的流程图。
在这里插入图片描述

V4签名方案

V4签名方案是Android 11.0引入，其目的是为了支持ADB增量APK安装。

在传统的应用安装方案中，用户需要等待整个APK下载完毕后才能启动安装。而增量安装技术是一种流式的安装方案：一旦APK的核心文件传输完成便可启动应用，但只能使用应用的基本功能，应用的后续功能会在后台流式传输。
在Android 11中，Google在内核中实现了增量文件系统用于对增量安装的支持。这使得 Android OS可以通过ADB流式传输APK。同时，Android 11为了适应增量安装，添加了新的v4签名方案。

具体实现细节和限制，详见官方文档。下面贴一张签名校验的流程图。
在这里插入图片描述
