第 1 步 – 连接

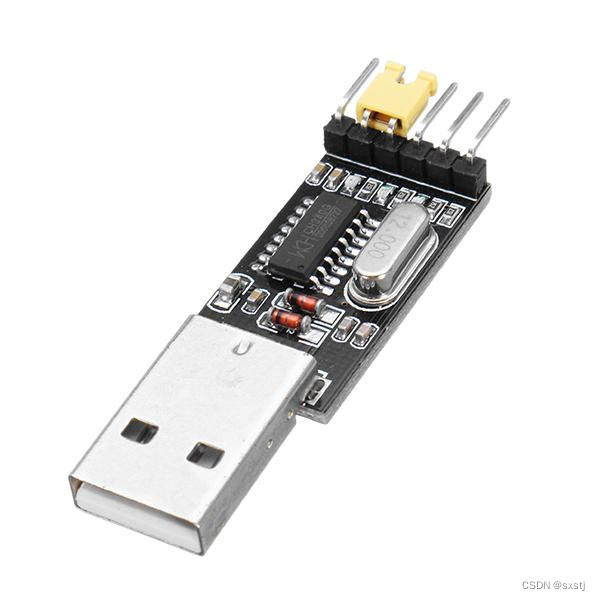

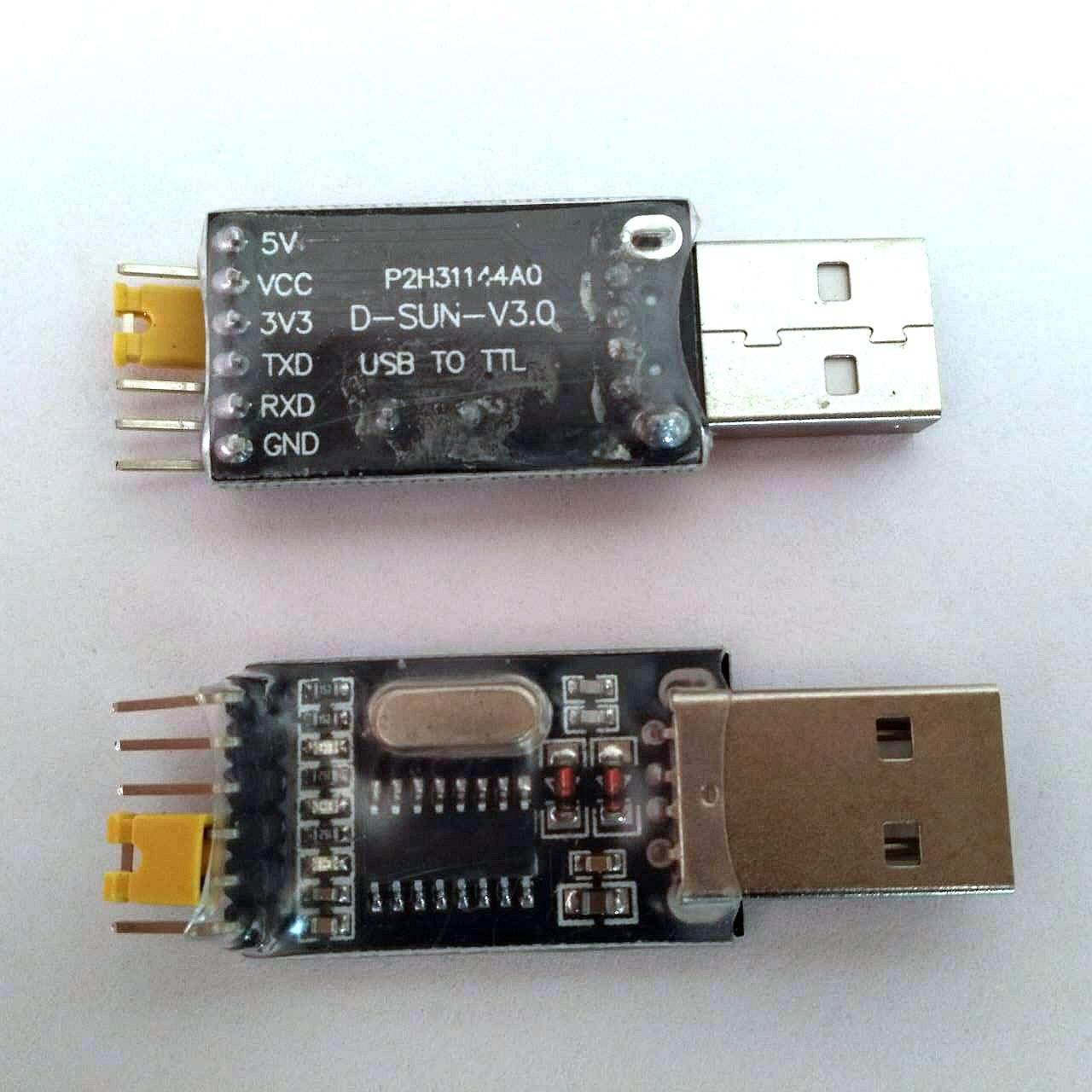

如前所述,USB 转 TTL 转换器适配器有两种类型。一种带 DTR 引脚,一种不带 DTR 引脚。
按照如下所述进行连接
对于拥有 DTR 的人
Arduino开发板 ---- USB转 TTL
5V——VCC
gnd——gnd
rx——tx
tx---rx
DTR-DTR
不带 DTR
5V——VCC
gnd——gnd
rx——tx
tx---rx
就是这样。现在是时候上传代码了
第 2 步 – 将其连接到 PC
现在您可以将适配器连接到您的电脑。
连接后,您应该能够在设备管理器中看到适配器。记下 COM 端口。
启动 Arduino 并转到“工具”->“端口”
在那里您应该看到链接到适配器的 COM 端口。选择该端口。
现在转到“工具”->“开发板”并选择正确的开发板。
第 3 步 – 代码
将以下代码复制到 Arduino IDE。
void setup() {
// initialize digital pin LED_BUILTIN as an output.
pinMode(LED_BUILTIN, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {
digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level)
delay(1000); // wait for a second
digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW
delay(1000); // wait for a second
}
这是一个简单的草图,用于使内置 LED 每秒闪烁一次。
第 4 步 – 代码上传
对于带 DTR 的 USB 转串口适配器
只需单击“上传”按钮,代码就会被编译并上传到 开发板,无需任何交互。DTR 将自动重置板以进行上传。
对于不带 DTR 的 USB 转串口适配器
对于没有 DTR 的适配器,过程有点不同。
点击上传按钮后,代码将被编译,此时底部的状态栏将变为“正在编译”。代码编译完成后,状态将变为正在上传。点击重置按钮,代码将立即上传。就这么简单!!
上传完成后,代码将开始运行。
