什么是一对一、一对多、多对多？什么是E-R图及如何绘制E-R图？什么是关系模式及怎样把E-R图转换成关系模式

一、什么是一对一、一对多、多对多？

一对一、一对多、多对多是数据库实体间的3种关系

一对一：

• 一个人只有一个身份证号，一个身份证号也只能标识一个人

• 一个人只有一个面部生物信息，一个面部生物信息也只能是一个人的

一对多：

• 张三只属于高三一班，但高三一班有30个学生

• 南京市只能属于江苏省，但江苏省有13个市

多对多：

• 小明可以选语文、数学、英语等课程，语文课也可以被小王、小李、小赵等学生选择

• 联华超市可以销售乐事薯片，可以卖上好佳薯片，也可以卖其他品牌的薯片，同时乐事薯片也可以被大润发销售，也可以被家乐福等超市销售

---

二、什么是E-R图？如何绘制E-R图

E-R图即实体-联系图，E表示Entity，R代表Relationship，表示实体类型、属性和联系，是用来描述现实世界的概念模型，例如张三、量子力学等。

E-R图包含实体、属性和联系，其中实体表示可以相互区分的事物，可以是人可以是物，也可以是抽象的概念；属性表示实体的某个特性，例如张三的姓名、薯片的品牌等；联系表示实体之间或者实体内部之间的关联。

通常用矩形框表示实体，如果是弱实体，则在矩形外面再加个矩形，椭圆形框表示属性，菱形框表示联系，用直线将实体与联系、实体与属性、联系与属性相连，并将实体间的关系标注在连线上（1:1，1:N，M:N）。

例如：

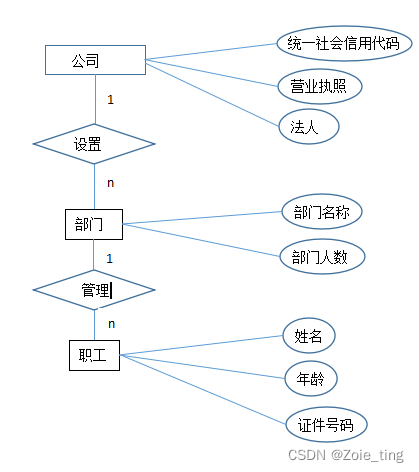

一家公司下设多个部门，每个部门安排一个负责人，每个负责人分管各自部门的职工。

---

三、什么是关系模式？怎样把E-R图转换成关系模式？

关系模式是对关系的描述,它可以形式化地表示为： R（U，D，dom，F），一般简记为：R(U)，例如学生（学号，姓名，性别），其中学生是关系名，学号、姓名、性别为属性。

• R：关系名

• U：属性名集合

• D：属性所来自的域

• dom：属性向域的映象集合

• F：属性间数据的依赖关系集合

关系模式对应的就是数据库的表结构，例如：

学生（学号，姓名，性别）

课程（课程号，课程名）

选修（学号，课程号，成绩）

E-R可以转换为关系模式，例如：

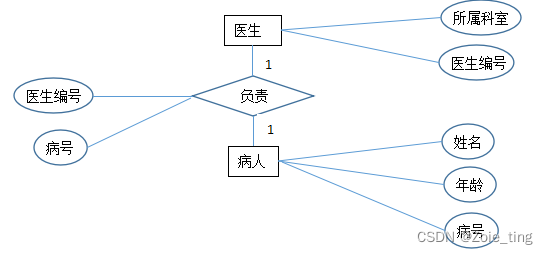

1:1关系的E-R图：

医生（医生编号，所属科室）

病人（姓名，年龄，病号）

负责（医生编号，病号）

这个E-R图中的联系是负责，一对一关系中联系可以合并到任意实体，例如可以将负责这一组合并到病人：

医生（医生编号，所属科室）

病人（姓名，年龄，病号，医生编号）

也可以将负责这一组合并到医生：

医生（医生编号，所属科室，病号）

病人（姓名，年龄，病号）

1:n关系的E-R图：

公司（统一社会信用代码，营业执照，法人）

部门（部门代码，部门名称）

设置（统一社会信用代码，部门代码）

这个E-R图中的联系是设置，一对多关系中联系可以合并到多的一方实体：

公司（统一社会信用代码，营业执照，法人）

部门（部门代码，部门名称，统一社会信用代码）

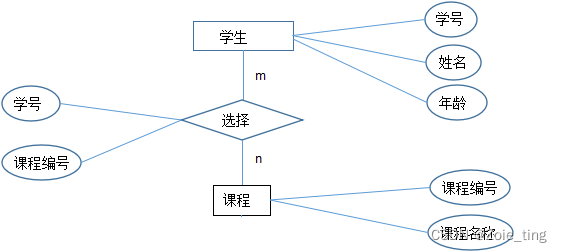

m:n关系的E-R图：

学生（学号，姓名，年龄）

课程（课程编号，课程名称）

选择（学号，课程编号）

多对多关系中，联系不能合并。
