TwinCAT3中授权码激活操作的详细步骤和注意事项

前言

倍福的PLC在购买以后通常需要根据自己的需求购买对应的软件授权模块，这样就需要自行进行软件激活操作，本文详细阐述了PLC激活软件模块的操作步骤和注意事项，以供工程师参考。

步骤一

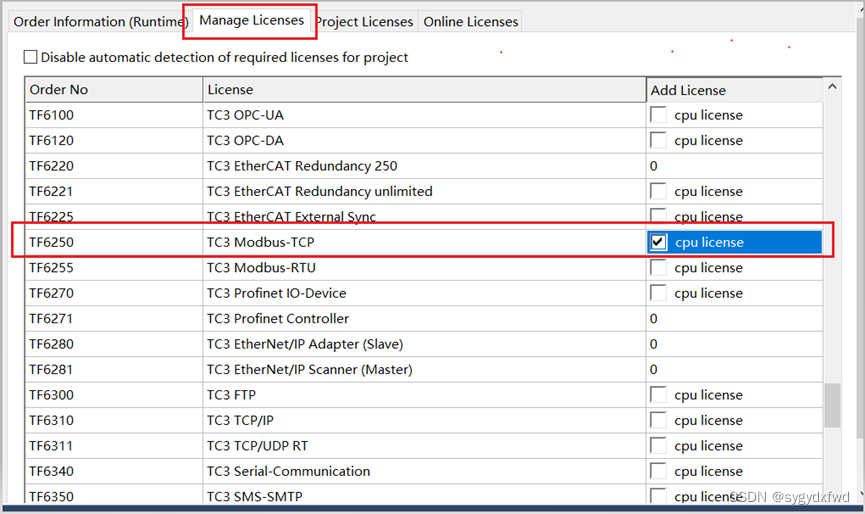

License ID和所购买的对应授权软件模块必须同时提供给操作人员，如果缺失软件模块可能会导致授权失败，所购买的软件授权模块有几个就在Manage License选项卡下勾选对应的项目，做到一一对应。

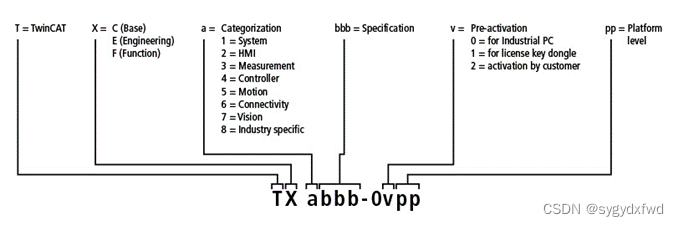

如购买的软件授权模块是TF6250-0250，授权的时候只要TF6250选择对即可，下图是倍福产品的命名规则，可见0250的含义是“由客户激活，平台等级为50“，是对license的一个描述部分，在激活操作中不需要关注。

图1 倍福产品的命名规则

图2 Manage License示例

步骤二

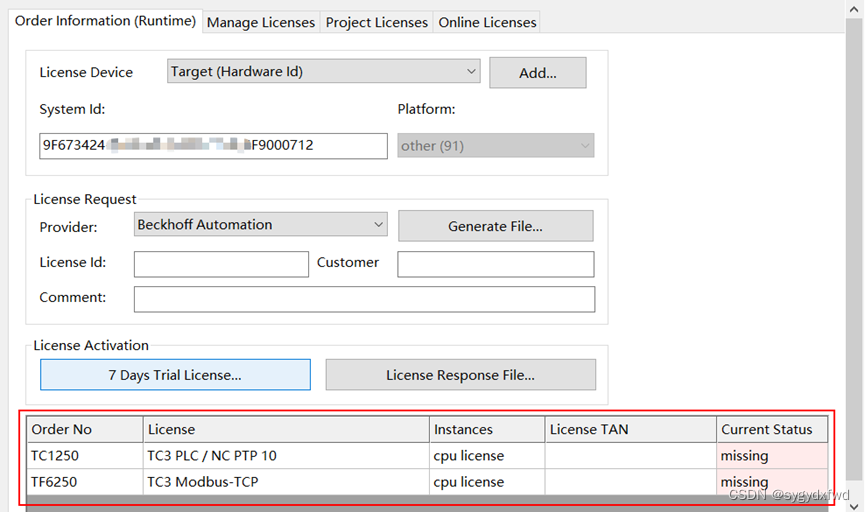

假如你购买了TF1250-0250和TF6250-0250，那么在Manage License下都勾选以后，返回到Order information（runtime）选项卡下，可以看到所勾选的需要进行授权的软件模块，从这里可以检查是否有遗漏的软件模块。

图3 Order information（Runtime）下已勾选的待授权软件模块

步骤三

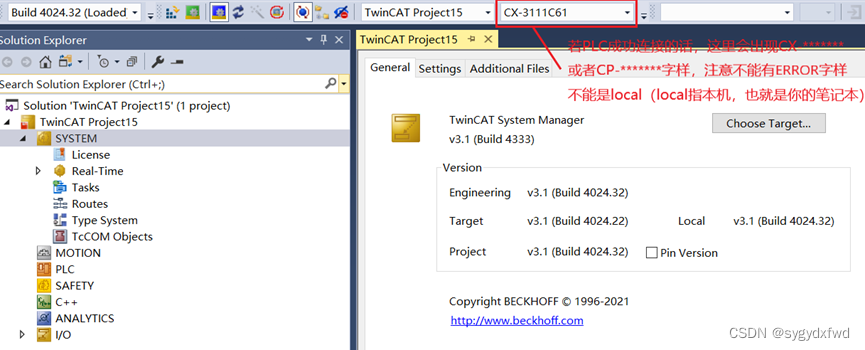

生成授权请求文件，按图示的步骤操作，首选检查是否和PLC连接成功，在SYSYTEM中查看即可，如下图所示

图4 成功连接到PLC的示例

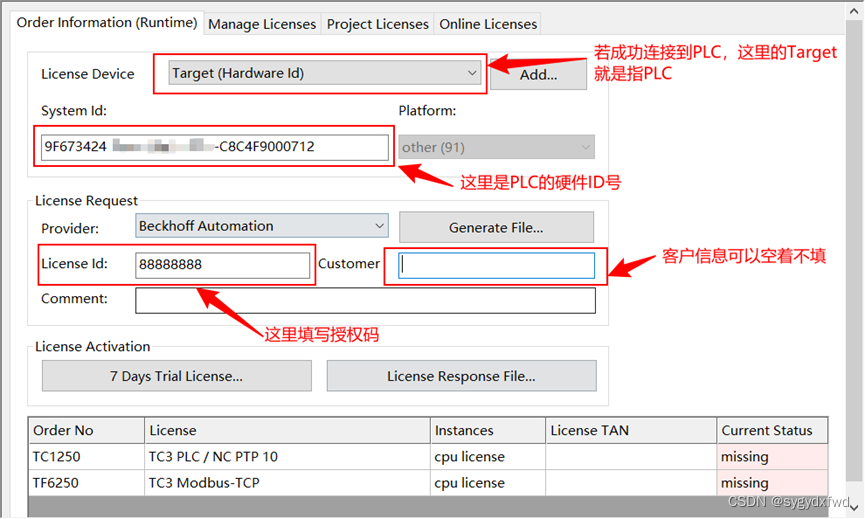

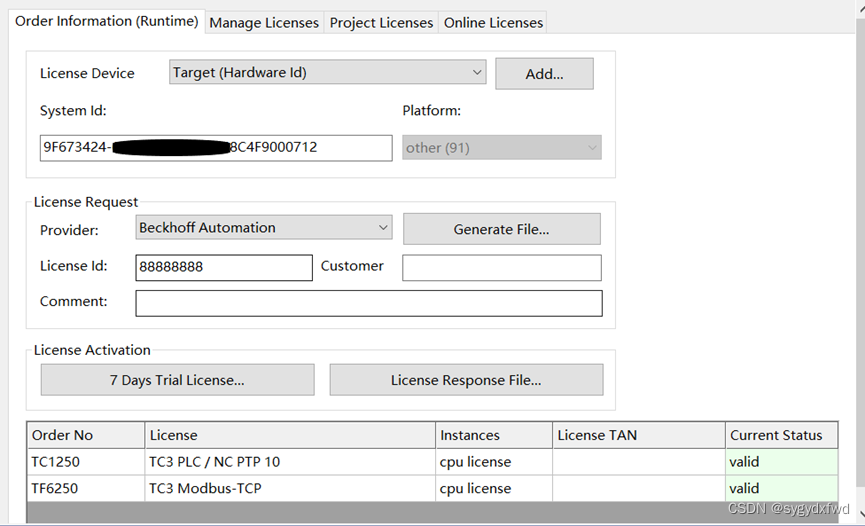

若已成功连接，则可点击SYSTEM下的License子项，转到下图的窗口中，按图示检查各项是否对应，License ID输入合同中的号码，然后点击Generate Files按钮，即可生成授权请求文件。

图5 授权请求文件的生成前检查

图6 授权请求文件生成

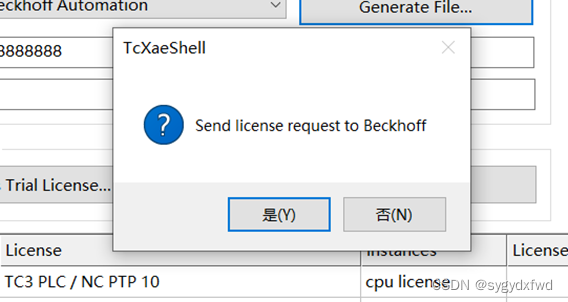

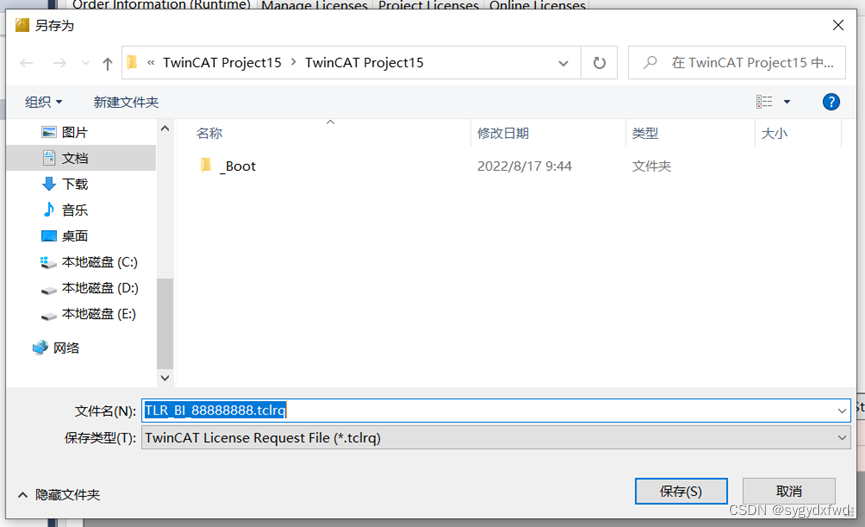

如图6所示，生成的授权请求文件，可以保存到桌面上，记住文件扩展名是tclrq（即TwinCAT License Request），选择好保存位置后，点击保存，那么系统会自动弹出来一个对话框，提示你是否发送到beckhoff，如下图所示，如果你的电脑配置过Outlook邮箱，那么就会自动调用outlook邮箱界面出来

图7 自动发送邮件提示

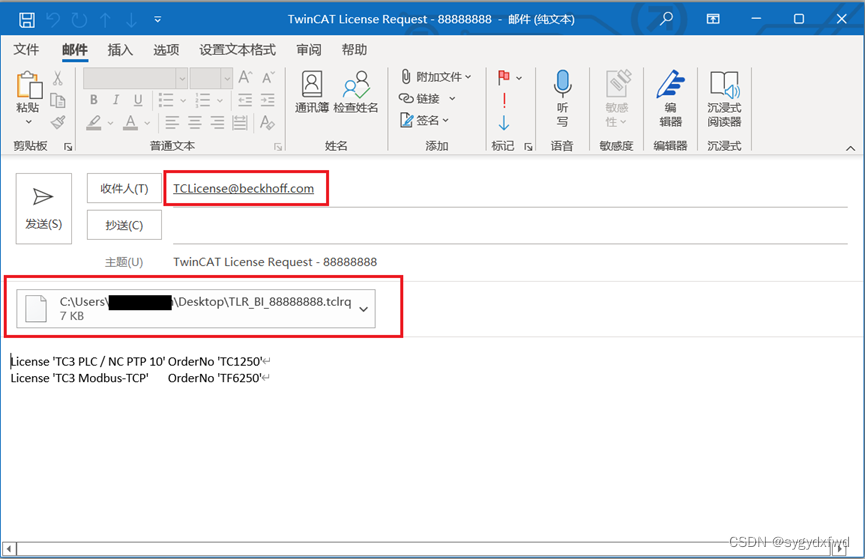

图8 发送邮件的界面

点击发送以后，等着收回信就可以了，如果没有配置过outlook，那么就用别的邮箱发送，一定要保证收件人的邮箱是 TClicense@beckhoff.com，附件添加刚刚生成的授权请求文件，
注意：邮件中的正文部分不是必须填写的，附件是必须的，不建议使用qq邮箱或者163邮箱，推荐使用outlook邮箱。

步骤四

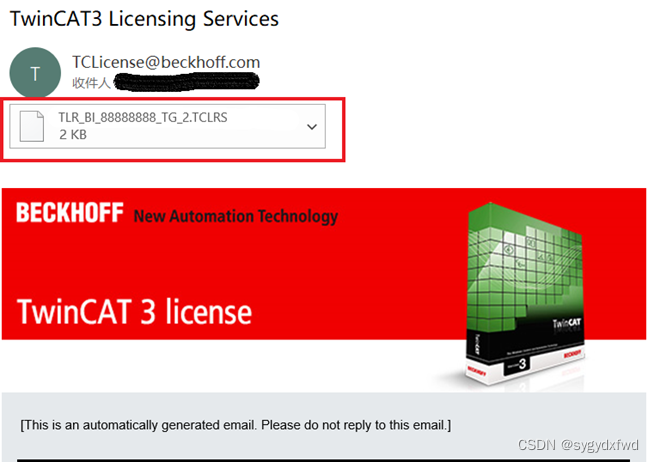

导入授权响应文件，收到倍福的回信后，在附件中会有授权响应文件，这个文件就是我们用来激活软件模块的激活文件，扩展名为tclrs，如下图所示。

图9 激活文件示例

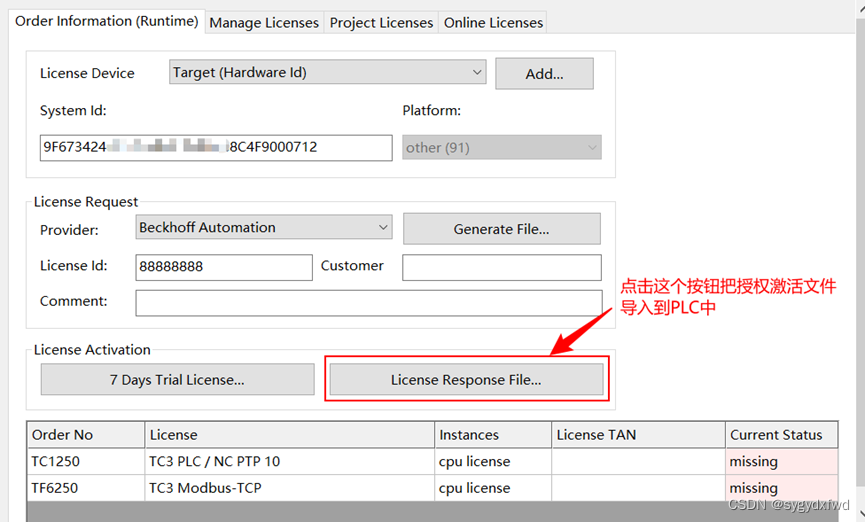

下载该文件，保存到桌面上，回到TwinCAT中，在Order information（Runtime）选项卡下，选择License Response Files按钮，导入刚才下载下来的激活响应文件，此步骤将激活文件导入到目标PLC当中。

图10，授权响应文件（激活文件）导入按钮

步骤五

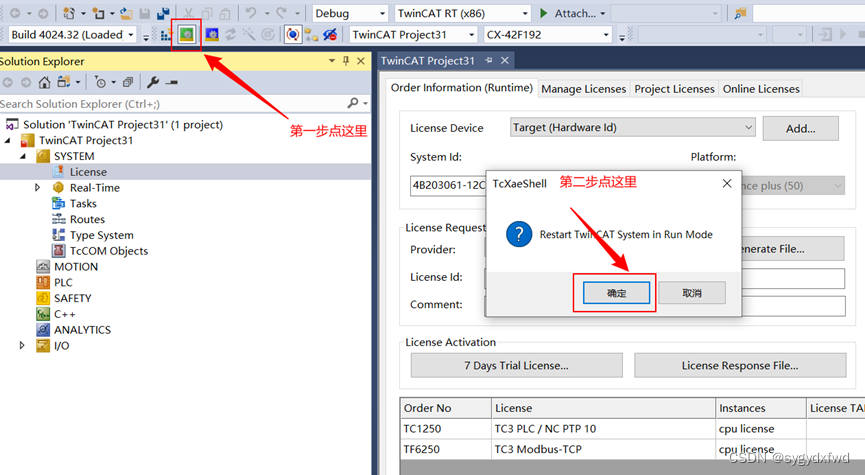

重启PLC，重启PLC的方法按下图操作即可，点击绿色小齿轮，弹出的对话框中选择确定即可，等待PLC重启完成，重启完成后会自动连接，如果没有自动连接上笔记本电脑，可以重新扫描添加即可。

图11 激活文件导入步骤

再次登录到PLC中即可在Online licenses选项卡下查看已经激活的软件模块Status栏下已经变为valid字样。
这里补充介绍一下四个选项卡的含义，方便工程师理解：
1）order information(runtime)：此选项卡下展示出来的是你想要订购的license，在Manage licenses选项卡下选择好需要激活的license以后，这里就会出现你刚才选择好的licenses，和你选择的是一摸一样的，如果不一样，当你点击Generate File…这个按钮以后，生成的授权请求文件是以Order information（runtime）这个选项卡下的licenses为准的，如果前期测试有增加过Triallicense的话，最好先把Trail license删除掉，重启一下TwinCAT，再去选择你要激活的license。
2）Manage licenses：此选想卡下用来选择你需要激活的licneses，有几个就选择几个，不可多选，不可少选。
3）project licenses：此选项卡是你项目中用到的licenses，例如工程师在不确定购买哪些license的情况下想用哪个库就用，最后测试的时候系统会提示你输入7天授权的激活码，此时系统也会判断你使用的这个库是否需要购买对应的license，并在这里列出来，当工程师测试完毕后，可以按此选项卡下的项目购买对应的licenses即可。
4）Online Licenses：此选项卡下是当前设备已经具有的licenses，也就是说你目前所使用的PLC已经激活并且可以使用的licenses，当然了，7天授权的licenses也会在这里显示出来，但是status状态下不是valid字样，而是显示到期时间的字样。

图12 授权成功后的样例

FAQ

1. 激活时必须要勾选对应的模块吗？
   是的，必须要勾选，否则授权请求文件中没有信息，是空白的。
2. 如果我勾选错了怎么办？
   勾选前一定要确认和订单当中的软件订购数量和类别是对应的，少勾选或者多勾选都可能导致授权失败导致回复文件无法使用！经过实测，目前倍福的授权服务器是可以根据订单号自动识别所订购的软件模块，如果勾选的软件项目与订单中的不对应，倍福的回复文件中是会提示的，初步判断倍福的授权服务器是根据订单号来生成授权回复文件的，如果你请求的软件项和订单中的软件项不一样，是以订单中的软件项为准的。
3. 我拿到激活文件了，但是连不上PLC，还有别的办法能把激活文件导入进PLC吗？
   可以的，激活文件的存放路径为C:\TwinCAT\3.1\Target\License（TwinCAT3），把激活文件拷贝到此路径即可，可以用读卡器或者FTP功能等把激活文件导入到这个文件夹下即可，win7或者win10系统可以使用windows自带的远程桌面copy到PLC里面即可，win ce系统可以使用FTP功能导入。
4. 我的控制器坏了，这个授权可以用在别的PLC上吗？
   不可以，授权文件是与system id绑定的，如果硬件损坏或者系统进行了非官方重装都可能导致system ID改变而导致原来的授权失效，如已购买新的控制器，则需要重新购买软件授权。
5. 我想重做系统，怎么备份激活文件呢？
   只需要把C:\TwinCAT\3.1\Target\License此路径下的激活文件拷贝出来即可，重做系统后，需要把原激活文件再拷贝到这个文件夹下，重启TwinCAT会自动识别为valid状态。
6. 我想买一次授权，但是在不同的PLC上都能用，该怎么办？

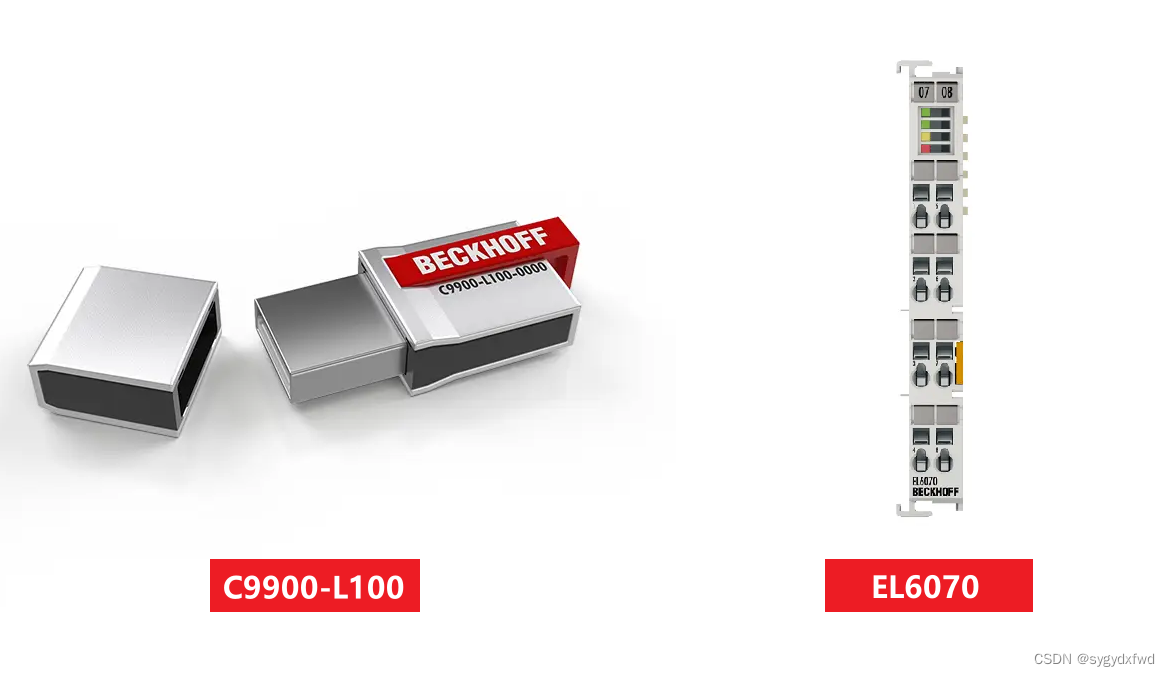

   这种情况可以购买dongle模块（EL6070或者C9900-L100），把需要授权的软件模块激活到对应的dongle上面，这样更换PLC后，只需把对应的dongle模块连到系统中扫描添加即可。
