一、引言

在现代建筑、工业环境和航空航天领域，空气质量的管理与优化已成为关键需求。随着人们对舒适性、健康和能效的不断追求，空气处理与通风系统的智能化和高效化成为设计与运行中的重要目标。

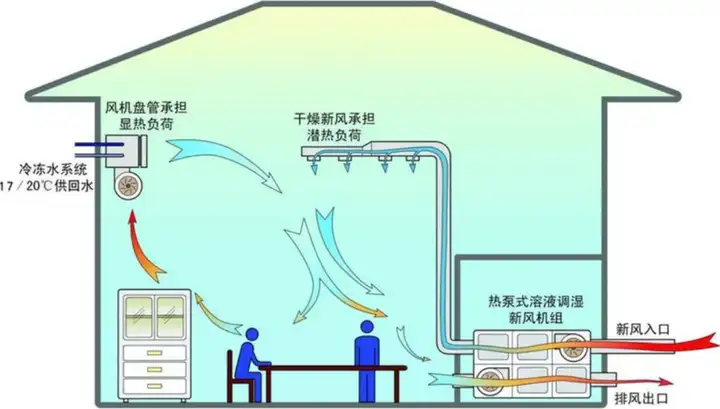

建筑空气质量控制

在MWORKS.Sysplorer 2025a中，同元软控重磅推出了空气处理与通风模型库。无论您的目标是优化空气质量还是提升能效，我们都能提供全方位的空气处理和通风系统解决方案，涵盖从空气净化、湿度调节、温度控制到能效优化的各个方面，下面让我们一起来全面认识它。

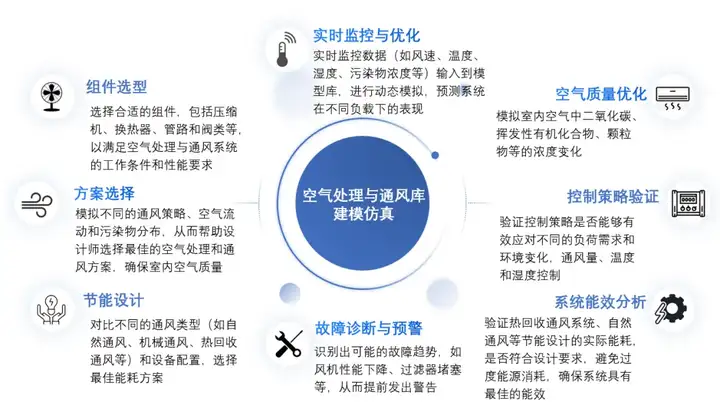

空气处理与通风模型库应用方向

二、模型库概述

TYAirTreatmentAndVentilation空气处理与通风模型库提供了空气处理与通风系统构成所需的零部件模型，包括阀类、管路、压缩机和风扇、空气处理、换热器、控制器、传感器设备模型，典型示例覆盖了空气处理与通风系统的常见应用场景，该模型库支持快速构建空气处理与通风系统数字化模型，进行系统的设计与性能优化。

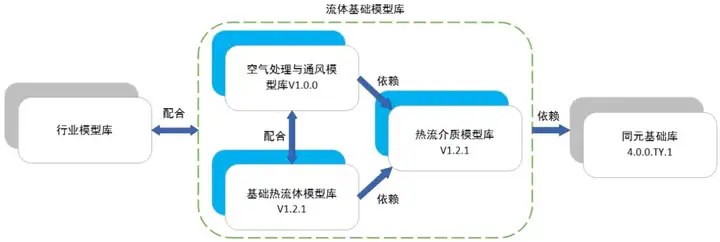

此外，空气处理与通风模型库和基础热流体模型库、热流介质模型库及行业模型库配合使用可满足建筑暖通、环控领域设计、验证和运维阶段建模仿真需求。

在不同领域应用如下：

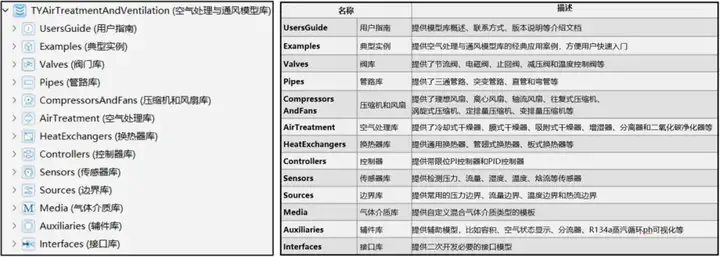

1.模型库架构

2.模型展示

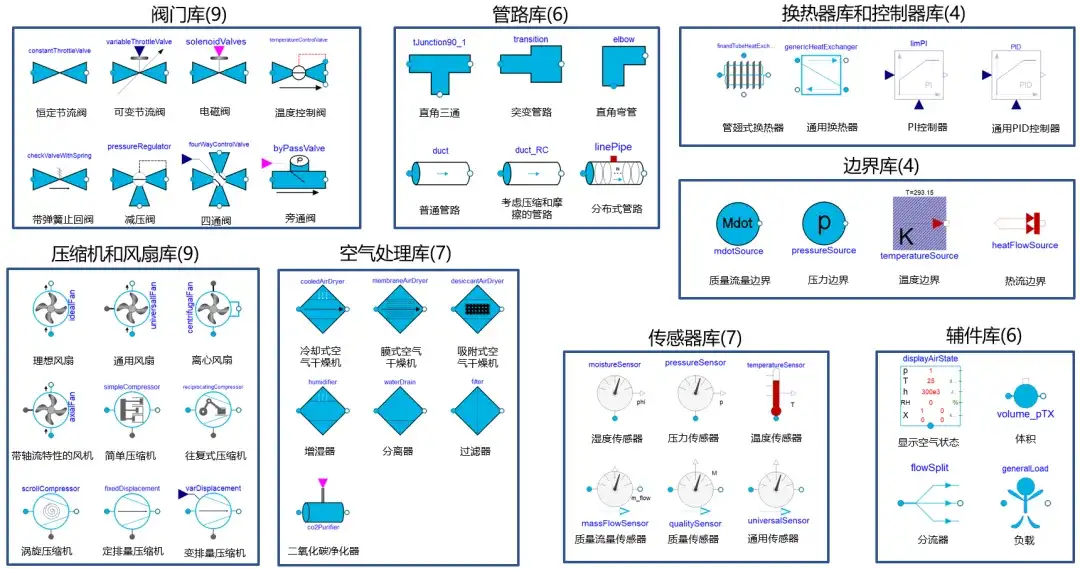

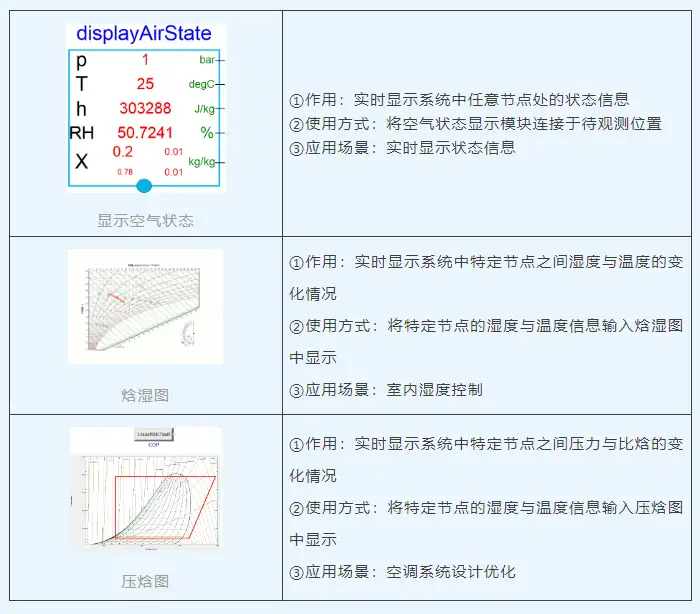

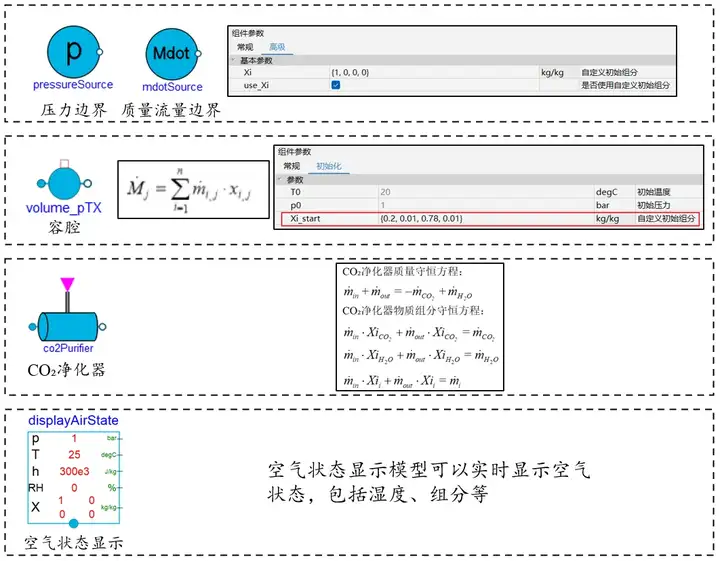

空气处理与通风模型库部分模型展示

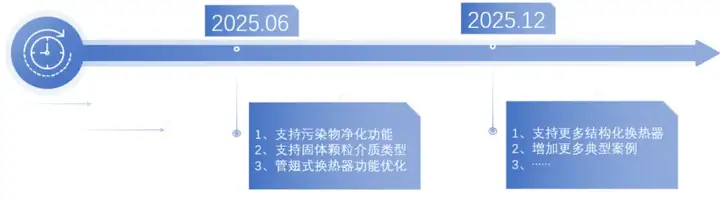

三、模型库功能亮点

同元软控空气处理与通风模型库的上线，带来了诸多创新功能与亮点。以下介绍其中三个亮点，展示其如何在空气质量管理方面为各领域提供解决方案：

1.具备室内恒温恒湿控制能力

实现对空气温度和湿度的精确控制，保证室内、航天器舱室、潜艇舱室等密闭环境中的人员处于舒适的环境内。

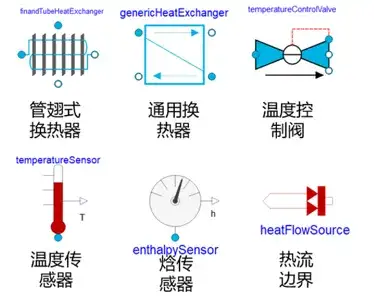

部分温度控制组件

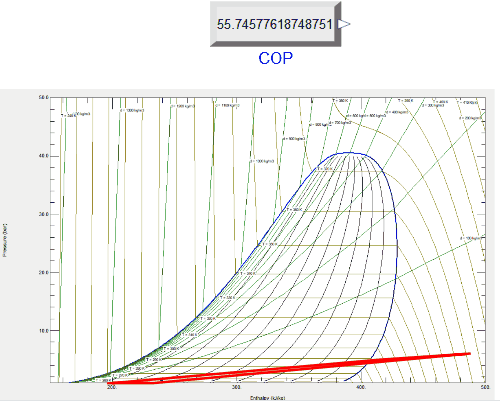

压焓图

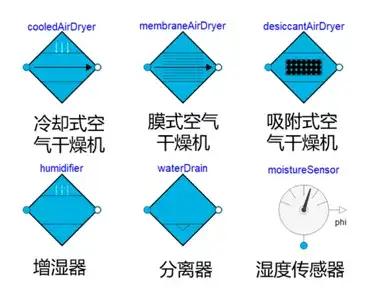

部分湿度控制组件

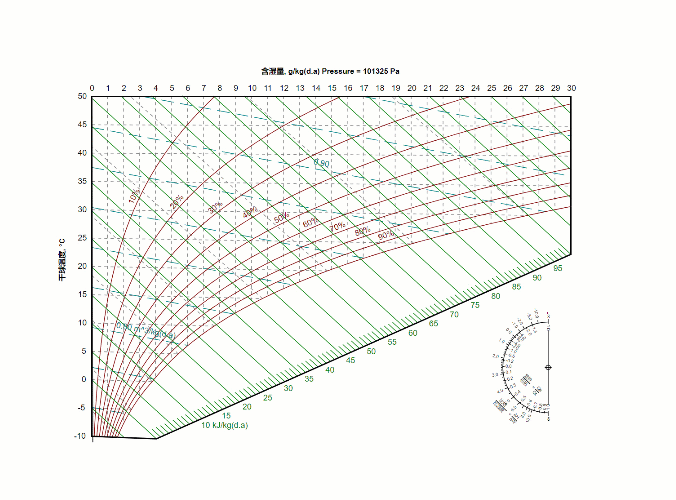

焓湿图

2.具备空气组分控制能力

1) 实现封闭环境中对空气中氧含量、二氧化碳含量、水蒸气含量等空气组分的控制；

2) 对建筑物中污染物含量进行控制。

3.支持多种介质选择

1) 适配多种气体介质和制冷剂介质（如：单质气体、混合气体、冷凝气体、R134制冷剂等），基本满足空气系统建模需求；

2) 支持用户自定义混合介质，满足不同场景气体介质种类需求。

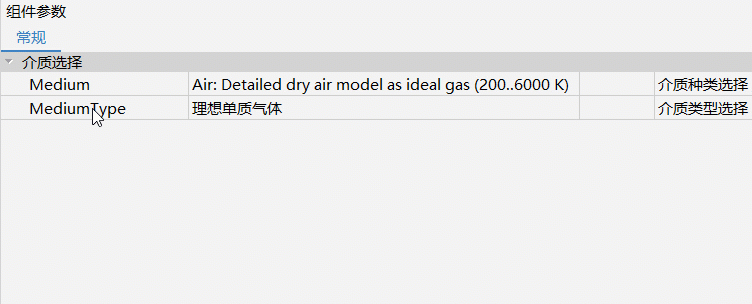

气体介质类型选择

四、典型案例

1.空调系统性能优化

1）问题描述

空调系统的设计优化目标是实现空调系统的高效运行和节能减排。优化设计涉及多个方面，如制冷剂的选择、换热器的设计、风扇的流量控制、压缩机性能优化等。

空调系统设计目标：

节能效果：通过优化系统结构、选用高效设备、合理控制运行参数等方法提高能效，降低能耗；
舒适性：满足人们对于温度、湿度、风速等方面的舒适要求。

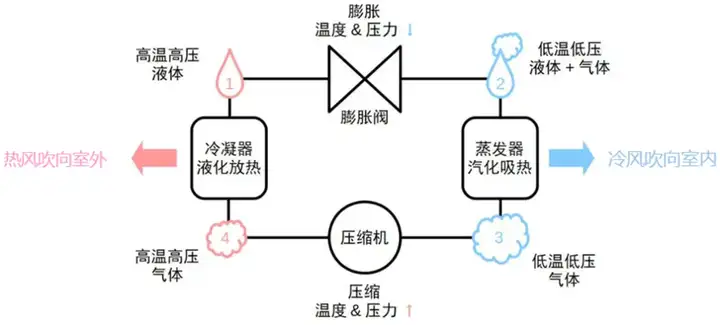

制冷空调系统工作原理

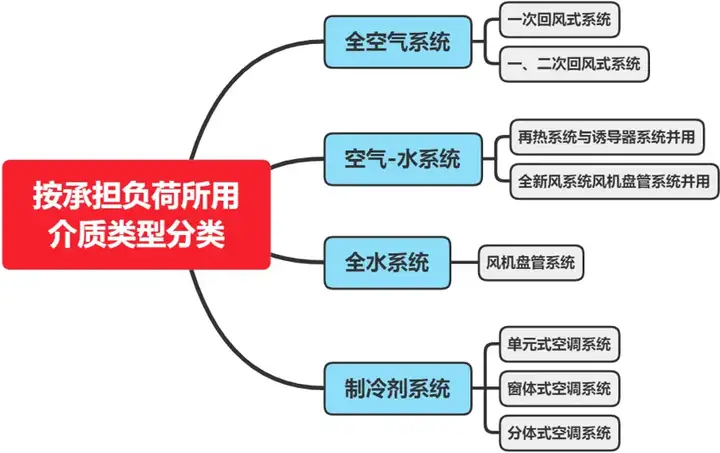

空调系统类型

2）解决方案

利用空气处理与通风模型库、基础热流体模型库和热流介质模型库，建立包含压缩机、管翅式换热器、膨胀阀、风扇的空调系统模型。通过仿真结果，分析空调系统的COP和压焓图，结合制冷剂在回路中的流动及相应的物态变化，计算转移的热量和对周围环境的温度调节效果进一步调整和优化设备参数选型。

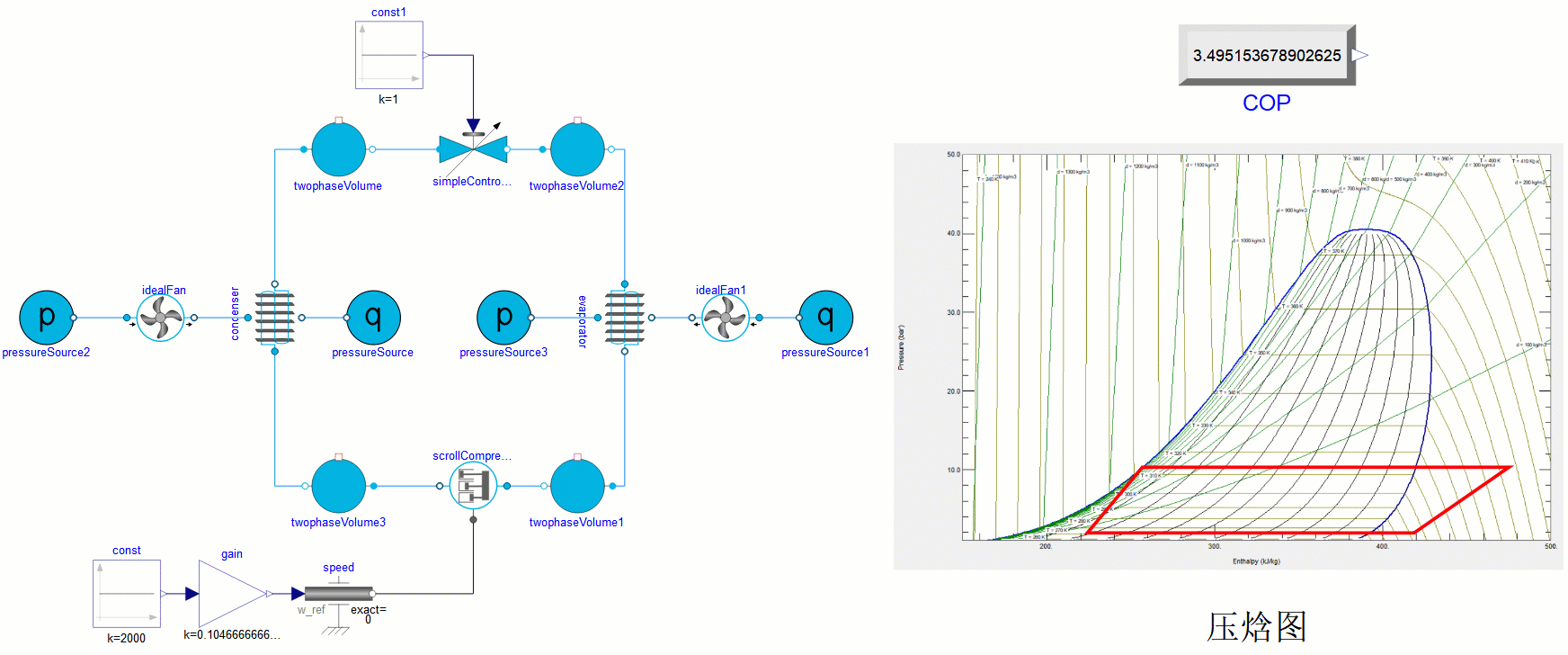

空调系统

3）结果分析

从仿真结果可知，空调系统运行回路内R134a制冷剂的状态发生周期性变化，在空调系统稳定运行过程中，制冷剂经压缩机加压后变为全气态，经过冷凝器冷却后变为全液态，经膨胀阀减压后变为气液混合状态，经过蒸发器蒸发后变为全气态。当前空调系统在达到稳定运行后转移的能量为1589.5W，而压缩机消耗的功率为454.6W，即空调系统COP为2.496。

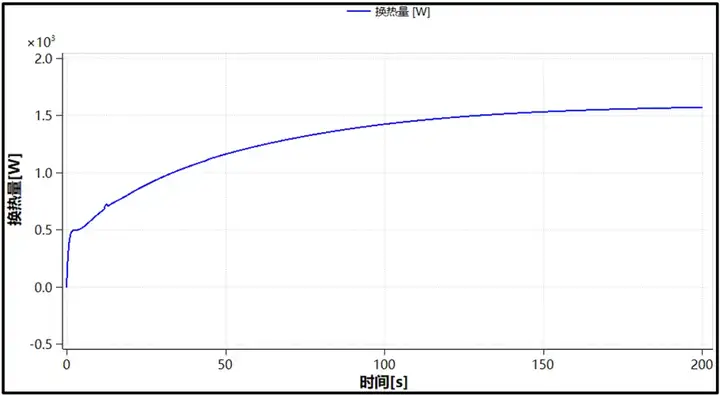

蒸发器转移热量变化曲线

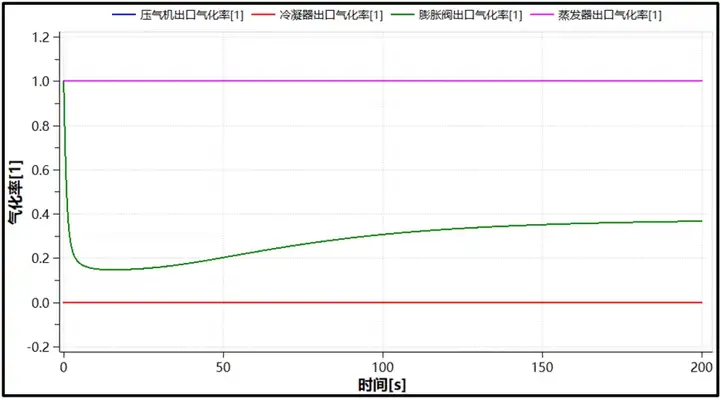

空调回路制冷剂气化率变化曲线

2.室内温湿度控制

1）问题描述

室内温度和湿度控制是室内空气调节的核心任务，也是决定室内舒适度的关键因素。温度调节可以通过高温或低温冷源来实现；而湿度调节则可以采用吸附除湿、冷凝除湿或溶液除湿等多种方法进行优化。

节能效果：根据外部天气变化、室内负荷等因素动态调节温湿度，最大限度地减少能源消耗；
舒适性：满足人们对于温度、湿度、风速等方面的舒适要求。

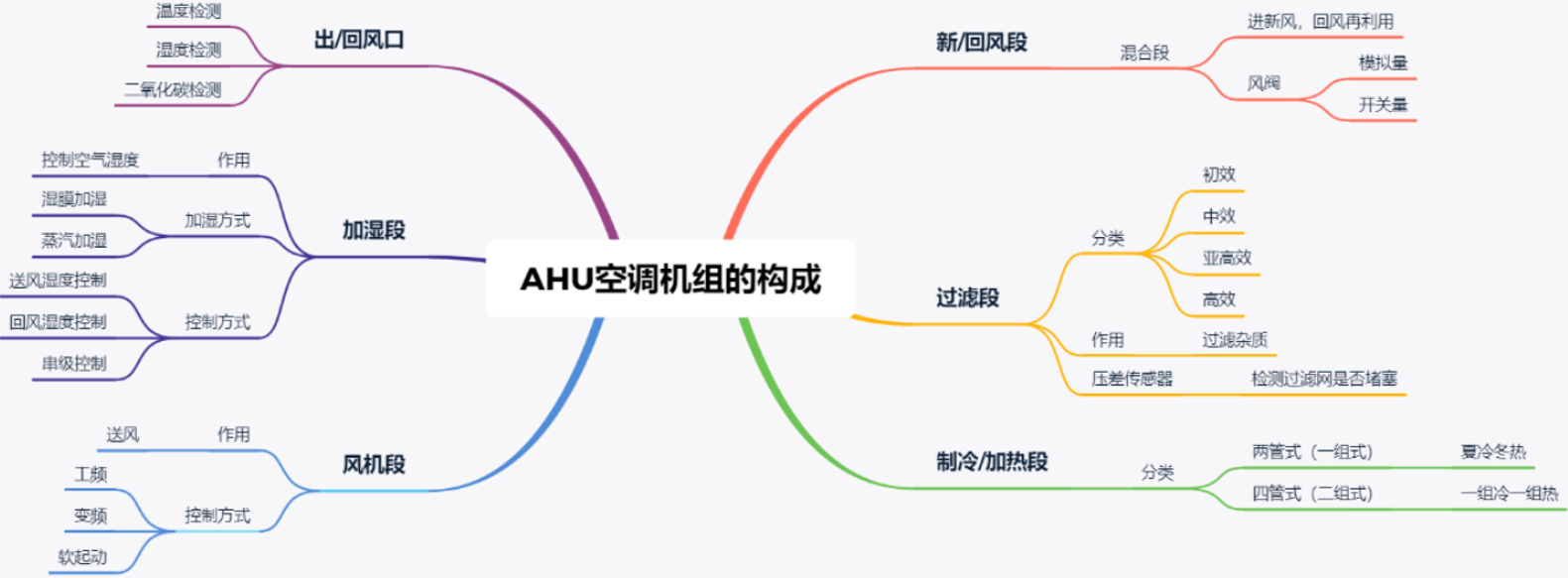

AHU空调机组构成

2）解决方案

为了节约能源，首先通过回收回风中的热量对新风进行初步加热，随后再通过热源进一步加热；湿度控制则通过加湿器对空气进行加湿处理。通过使用空气处理与通风模型库，建立包含气源、换热器、风扇、加湿器、管路、容腔及空气状态显示模块的循环复合系统。

循环复合系统

3）结果分析

室内空气温度随新风的流入发生变化，从仿真结果可知，室外的冷空气经过预加热和正式加热两次加热后被送到室内，从而使室内的温度处于舒适的28℃；空气流经加湿器后湿度发生变化，从仿真曲线可知，空气中水蒸气含量由1%增加至1.66%。

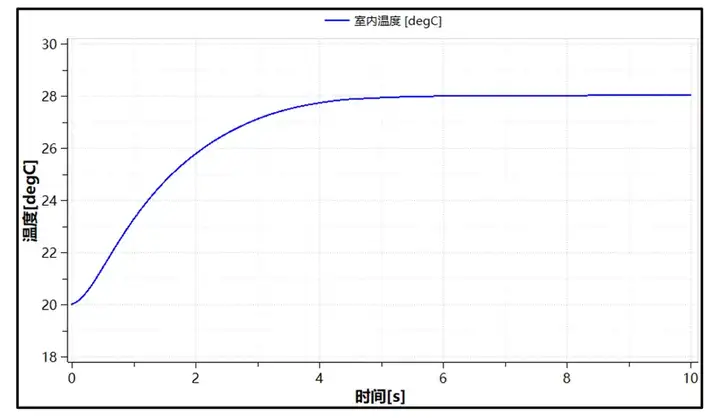

室内温度变化曲线

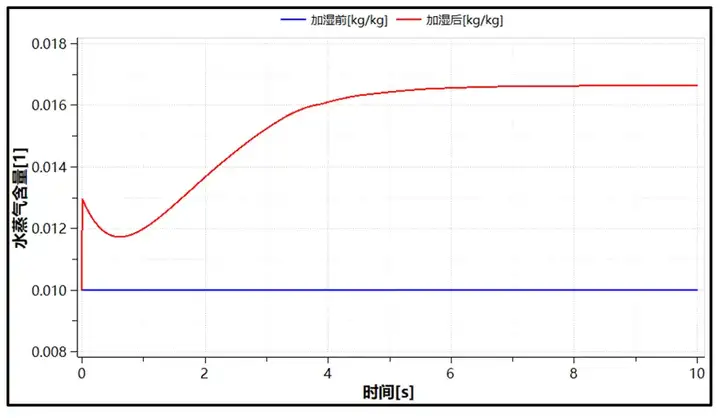

加湿前后空气湿度变化曲线

3.舱室空气组分控制

1）问题描述

舱室空气组分控制的作用直接关系到舱内人员的健康、安全和任务的顺利完成。在航空航天、潜艇、空间站等特殊环境中，空气组分控制系统通过精密的监控、调节和冗余设计，确保了氧气供给、二氧化碳去除、湿度调节等各项功能的正常运作，是生命保障系统的核心组成部分。

舱内空气组分控制系统设计目标：

维持氧气浓度：舱室中的氧气浓度通常需要保持在21%左右；
控制二氧化碳浓度：舱室中的二氧化碳浓度通常要保持在1%以下，超过一定浓度时需要启动空气净化系统进行去除；
污染物控制：舱室内可能存在挥发性有机化合物、氮氧化物、臭氧等污染物需要去除。

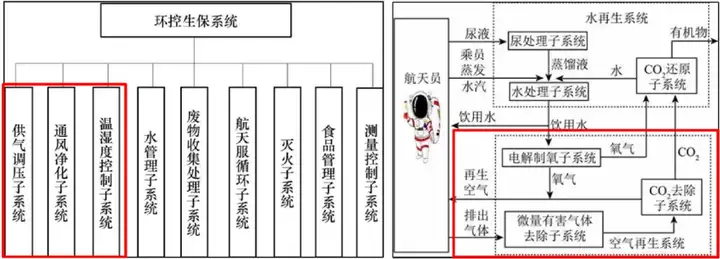

环境控制与生命保障系统

2）解决方案

舱室内的气体组成主要包含氧气、水蒸气、氮气和二氧化碳四种，其中氧气、二氧化碳和水蒸气都处于不断消耗和产生的动态变化中，最终保持舱室内的组分处于稳定舒适的状态。通过使用空气处理与通风模型库，建立包含气源、电磁阀、减压阀、节流阀、容腔、风扇、二氧化碳净化器和负载模块的氧气供给系统。

氧气供给系统

3）结果分析

舱室内O₂的动态平衡通过三个关键环节实现：首先由氧气瓶持续向舱室供给O₂，然后部分O₂被负载持续消耗，剩余O₂则通过压力调节设备在舱室内形成循环流动。在系统稳定状态下，舱室内O₂浓度稳定维持在19.9%，该浓度值可确保舱室氧含量处于安全适宜范围。

舱室内CO₂的动态平衡也包含三个关键环节：首先由负载持续产生CO₂，然后通过CO₂净化装置进行吸收，剩余CO₂则通过压力调节设备在舱室内形成循环流动。在系统稳定状态下，舱室内CO₂浓度稳定维持在0.99%，该浓度值的CO₂处于合适范围。

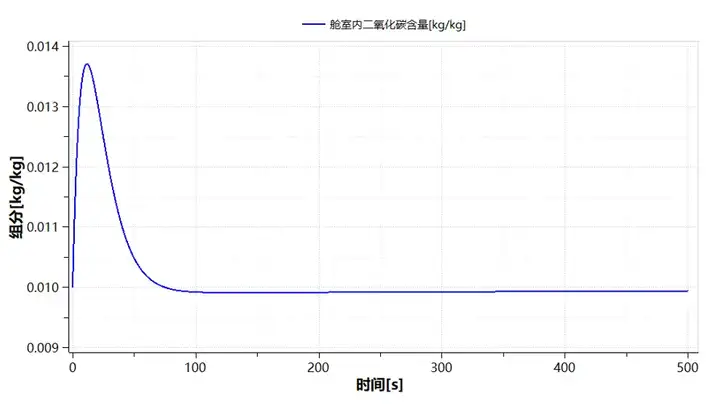

CO₂含量变化曲线

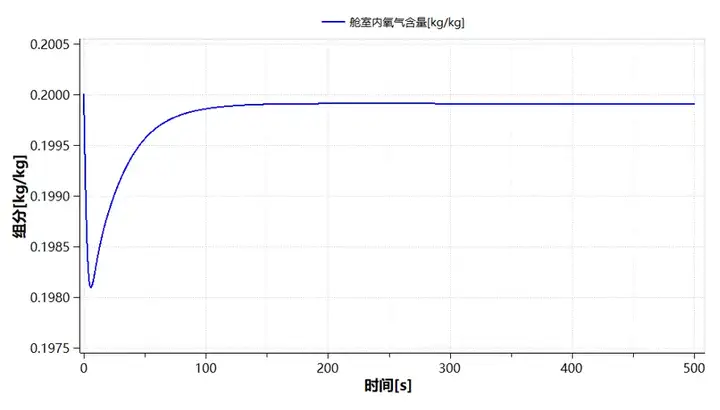

O₂含量变化曲线

五、使用说明

在使用空气处理与通风模型库进行系统搭建与仿真时，可能会遇到仿真报错的情况，这可能使得模型调试变得困难。为此，以下列出了一些常见的注意事项，旨在帮助大家更有效地应对可能出现的问题。

1.使用注意事项

1）使用环境

空气处理与通风模型库依赖MWORKS.Sysplorer 2025a及以上版本，为了使用该模型库，用户需要申请并获取相应的授权许可（License）。

MWORKS.Sysplorer 2025a界面

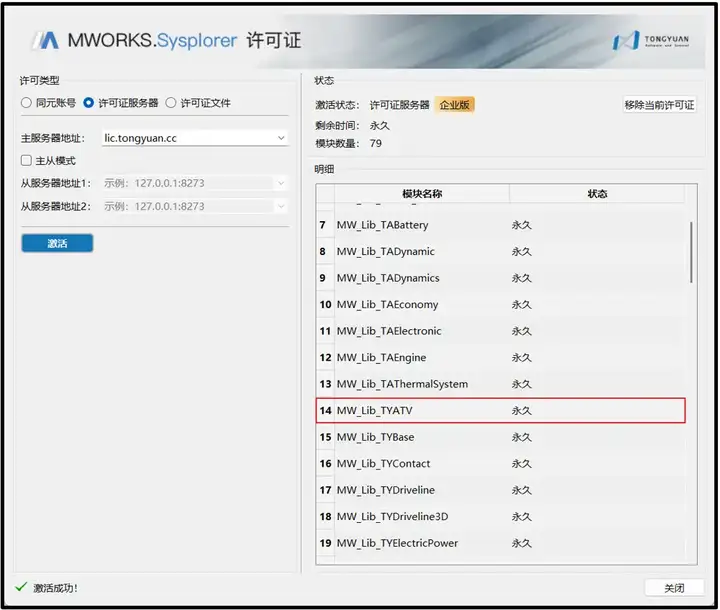

许可证查看界面

2）介质选择

空气处理与通风模型库中部分组件要求气体介质中包含特定的成分才能进行计算，因此在进行介质选择时需要考虑系统中各个组件对介质的支持情况：

2.常见问题解答

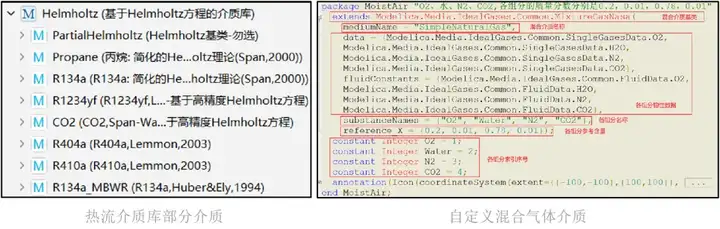

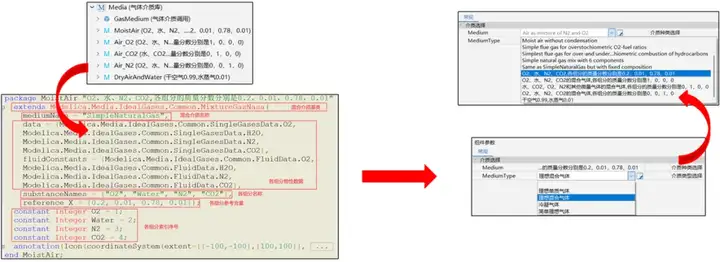

问：现有气体介质不能满足使用需求，是否可以自定义混合介质，如何操作？

答：可以自定义混合气体介质，因为不同场景下气体介质中含有的气体组成可能会不同，因此模型库支持用户根据需求进行自定义开发。在TYAirTreatmentAndVentilation-Media子库中提供了自定义混合气体介质的示例，可参考进行新介质类型的开发，开发完成后即可在混合气体类型中找到该介质种类。
