1 TPL5010 原理简述
TPL5010看门狗定时器具有超低功耗(典型值2.5V@35nA)、高定时精准、手动复位等特定,最具特色的应当属可选择的复位时间间隔:从100 ms 到 7200 s(1650个可选) 。
本章简单介绍TPL5010的工作原理以及在EVB-D335上的原理设计,初步了解其工作原理。简化电路原理图如图1-1所示。

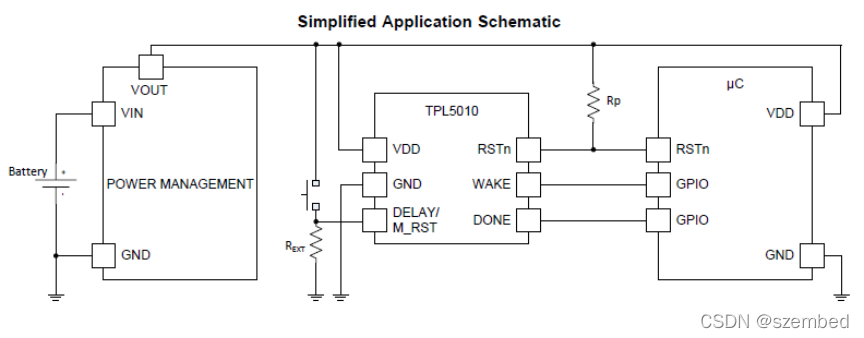

图1-1
1.1 TPL5010 工作原理
1.1.1 引脚功能分布
TPL5010是一款低功耗的系统唤醒定时器,可选择复位间隔100 ms到7200 s。器件外围接口为6脚SOT-23 封装,各个引脚的功能如图1-2所示(或查看datasheet):

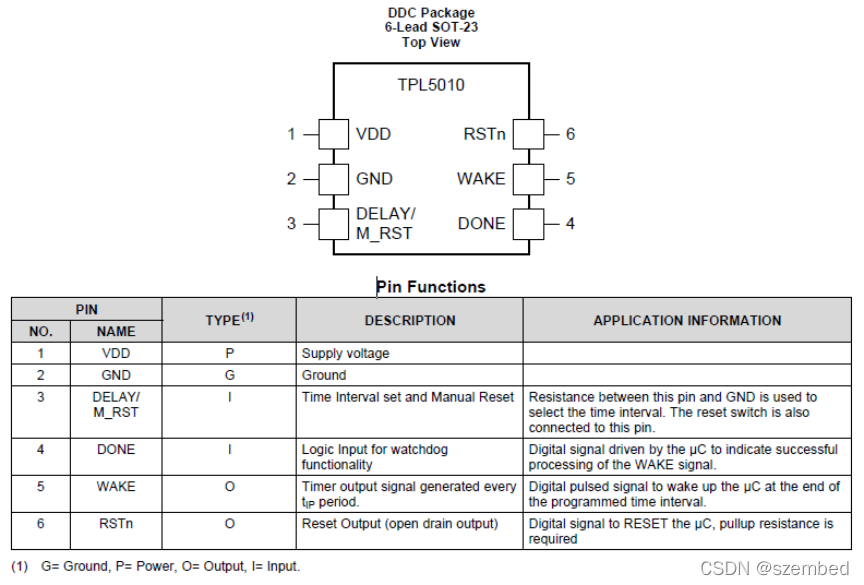

图1-2
1.1.2 看门狗信号
使用DONE、WAKE与RSTn信号实现看门狗功能。TPL5010 周期性产生WAKE脉冲用以唤醒休眠或待机状态的微控制器,当微处理器接收到WAKE脉冲,必须在下一次WAKE脉冲的上升沿到来至少20ms之前,发送DONE信号给TPL5010。如果DONE信号无效,RSTn信号则复位微控制器。手动复位功能立刻生效当DELAY/M_RST引脚拉至VDD。原理时序如图1-3所示:

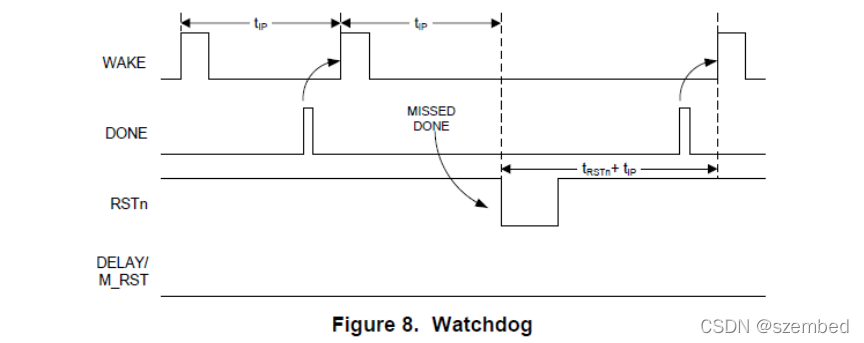

图1-3
上述3个信号更多介绍:
WAKE:
WAKE脉冲由TPL5010发送,当预调的复位时间间隔开始时(除了首循环或上次间隔的DONE未接
收到)。
正常情况下该信号为低。
DONE:
DONE引脚由微处理器处理完成WAKE信号后驱动。TPL5010识别的有效DONE信号为电平低到高跳变。如果同一间隔内接收到多于2个DONE信号,仅第一个DONE信号被处理。
DONE信号仅复位看门狗计数器。如果接收到DONE信号时WAKE信号依然处于高电平,当DONE 信号被识别WAKE信号随之变低。
RSTn:
RSTn作为TPL5010与微控制器之间的接口。在POR与读取REXT时,RSTn信号为低。
RSTn 生效(低电平)条件为以下其中之一:
1、DELAY/M_RST 引脚至少连续两个振荡周期以上处于高电平(约20 ms);
2、在新的时间间隔开始时,如果DONE信号在WAKE信号的下一个上升沿到来前未接收到至少20 ms的处理操作。
1.1.3 预调复位间隔
TPL5010可选计时间隔从100 ms到 7200 s。在上电启动期间,TPL5010执行一次测量DELAY/M_RST引脚外接电阻的阻值,从而得到WAKE的时间间隔。测量讲个为tR_EXT ,期间持续电流临时输出到REXT 。如图1-4。

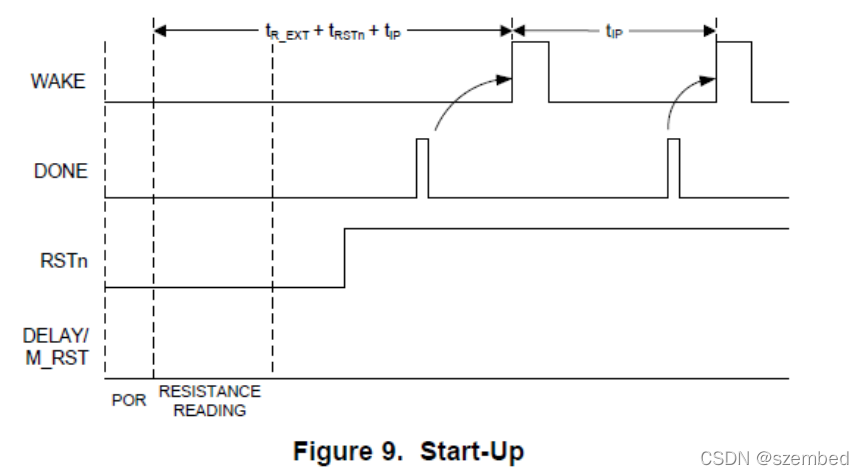

图1-4
时间间隔在临近的两个WAKE脉冲(上升沿)之间选择,通过读取TPL5010 的DELAY/M_RST引脚下拉至GND的电阻阻值(REXT)。REXT的值在POR时换算一次,根据实际需求设置时间间隔,计算公式:
其中:
T为要设置的时间间隔,单位为s。
REXT阻值,单位为Ω。
a、b和c为时间间隔的相关系数。
公式中时间间隔系数如表1-1:
表1-1 公式中的系数
SET | Time interval Range (s) | a | b | c |
1 | 1 < T ≤ 5 | 0.2253 | -20.7654 | 570.5679 |
2 | 5 < T ≤ 10 | –0.1284 | 46.9861 | –2651.8889 |
3 | 10 < T ≤ 100 | 0.1972 | –19.3450 | 692.1201 |
4 | 100 < T ≤ 1000 | 0.2617 | –56.2407 | 5957.7934 |
5 | T > 1000 | 0.3177 | –136.2571 | 34522.4680 |
例如:需要计算时间间隔为8 s,8大于5小于等于10,选择系数为2。根据表格,代入公式:
最终求得阻值为10.18 KΩ。
表1-2与表1-3列出了tIP与REXT相符的对应关系:
表1-2 最初9个时间间隔
tIP (ms) | Resistance (Ω) | Closest Real Value (Ω) | Parallel of Two 1% Tolerance Resistors, (kΩ) |
100 | 500 | 500 | 1.0 // 1.0 |
200 | 1000 | 1000 | - |
300 | 1500 | 1500 | 2.43 // 3.92 |
400 | 2000 | 2000 | - |
500 | 2500 | 2500 | 4.42 // 5.76 |
600 | 3000 | 3000 | 5.36 // 6.81 |
700 | 3500 | 3500 | 4.75 // 13.5 |
800 | 4000 | 4000 | 6.19 // 11.3 |
900 | 4500 | 4501 | 6.19 // 16.5 |
表1-3 常用的位于1s至2h的时间间隔
tIP | Calculated Resistance (kΩ) | Closest Real Value(kΩ) | Parallel of Two 1% Tolerance Resistors, (kΩ) |
1s | 5.20 | 5.202 | 7.15 // 19.1 |
2s | 6.79 | 6.788 | 12.4 // 15.0 |
3s | 7.64 | 7.628 | 12.7// 19.1 |
4s | 8.30 | 8.306 | 14.7 // 19.1 |
5s | 8.85 | 8.852 | 16.5 // 19.1 |
6s | 9.27 | 9.223 | 18.2 // 18.7 |
7s | 9.71 | 9.673 | 19.1 // 19.6 |
8s | 10.18 | 10.180 | 11.5 // 8.87 |
9s | 10.68 | 10.68 | 17.8 // 26.7 |
10s | 11.20 | 11.199 | 15.0 // 44.2 |
20s | 14.41 | 14.405 | 16.9 // 97.6 |
30s | 16.78 | 16.778 | 32.4 // 34.8 |
40s | 18.75 | 18.748 | 22.6 // 110.0 |
50s | 20.047 | 20.047 | 28.7 // 66.5 |
1min | 22.02 | 22.021 | 40.2 // 48.7 |
2min | 29.35 | 29.349 | 35.7 // 165.0 |
3min | 34.73 | 34.729 | 63.4 // 76.8 |
4min | 39.11 | 39.097 | 63.4 // 102.0 |
5min | 42.90 | 42.887 | 54.9 // 196.0 |
6min | 46.29 | 46.301 | 75.0 // 121.0 |
7min | 49.38 | 49.392 | 97.6 // 100.0 |
8min | 52.24 | 52.224 | 88.7 // 127.0 |
9min | 54.92 | 54.902 | 86.6 // 150.0 |
10min | 57.44 | 57.437 | 107.0 // 124.0 |
20min | 77.57 | 77.579 | 140.0 // 174.0 |
30min | 92.43 | 92.233 | 182.0 // 187.0 |
40min | 104.67 | 104.625 | 130.0 // 536.00 |
50min | 115.33 | 115.331 | 150.0 // 499.00 |
1h | 124.91 | 124.856 | 221.0 // 287.00 |
1h30min | 149.39 | 149.398 | 165.0 // 1580.0 |
2h | 170.00 | 170.00 | 340.0 // 340.0 |
1.1.4 时序
要想看门狗正常工作,必须满足其时序要求,TPL5010的时序图1-5、图1-6所示:

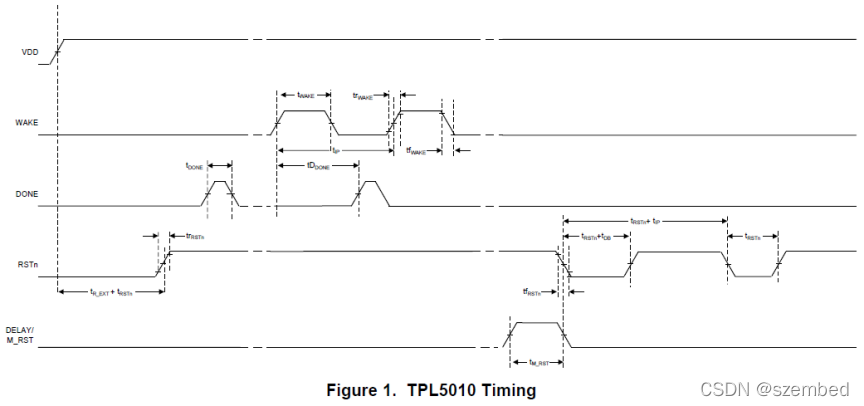

图1-5

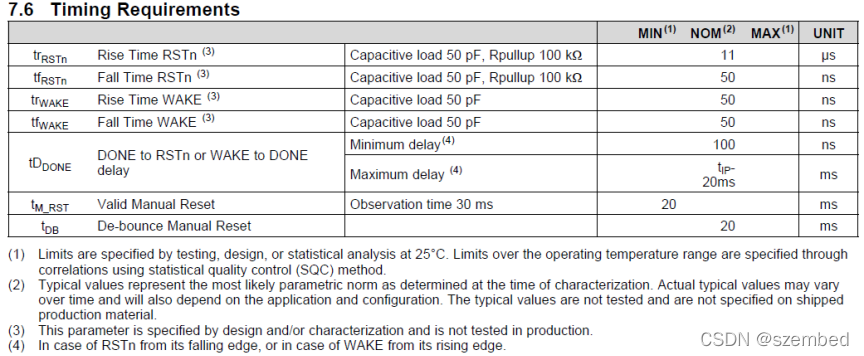

图1-6
TPL5010是一款低功耗的系统唤醒定时器,可选择复位间隔100 ms到7200 s。
注:如时序图看不清,可查阅TPL5010 datasheet。
