模电学习笔记（七）
差分放大器电路（减法器）
差分放大器一般为输入多个信号并输出它们的差值。通常使用它放大差模信号并抑制共模信号。
如下图就是一个简单的差分放大电路：（图1）
在设计减法电路时，需要特别注意的就是需要把同相放大部分进行缩小处理。就要用到分压电路，如图1中的分压电阻网络使得同相输入端信号衰减了一半，如果不进行衰减（图2），那么电路同相输入端相当于是2倍放大，而对于反相则是-1倍放大，那么输出则相当于两倍的同相输入减去反相输入。
图2
仿真结果：
图1 仿真结果
从结果可看出：
符合设计需求。

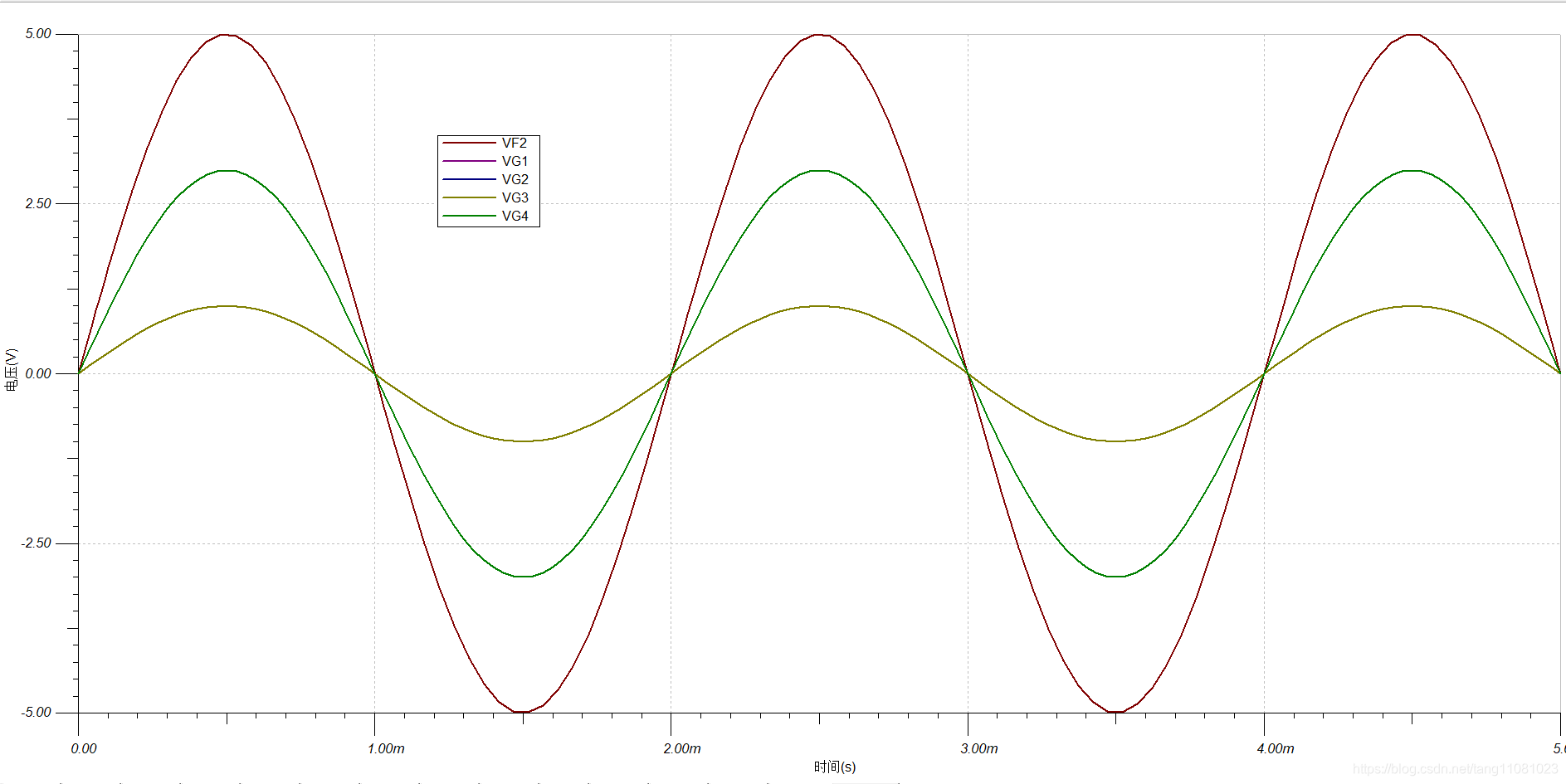

图2仿真结果
