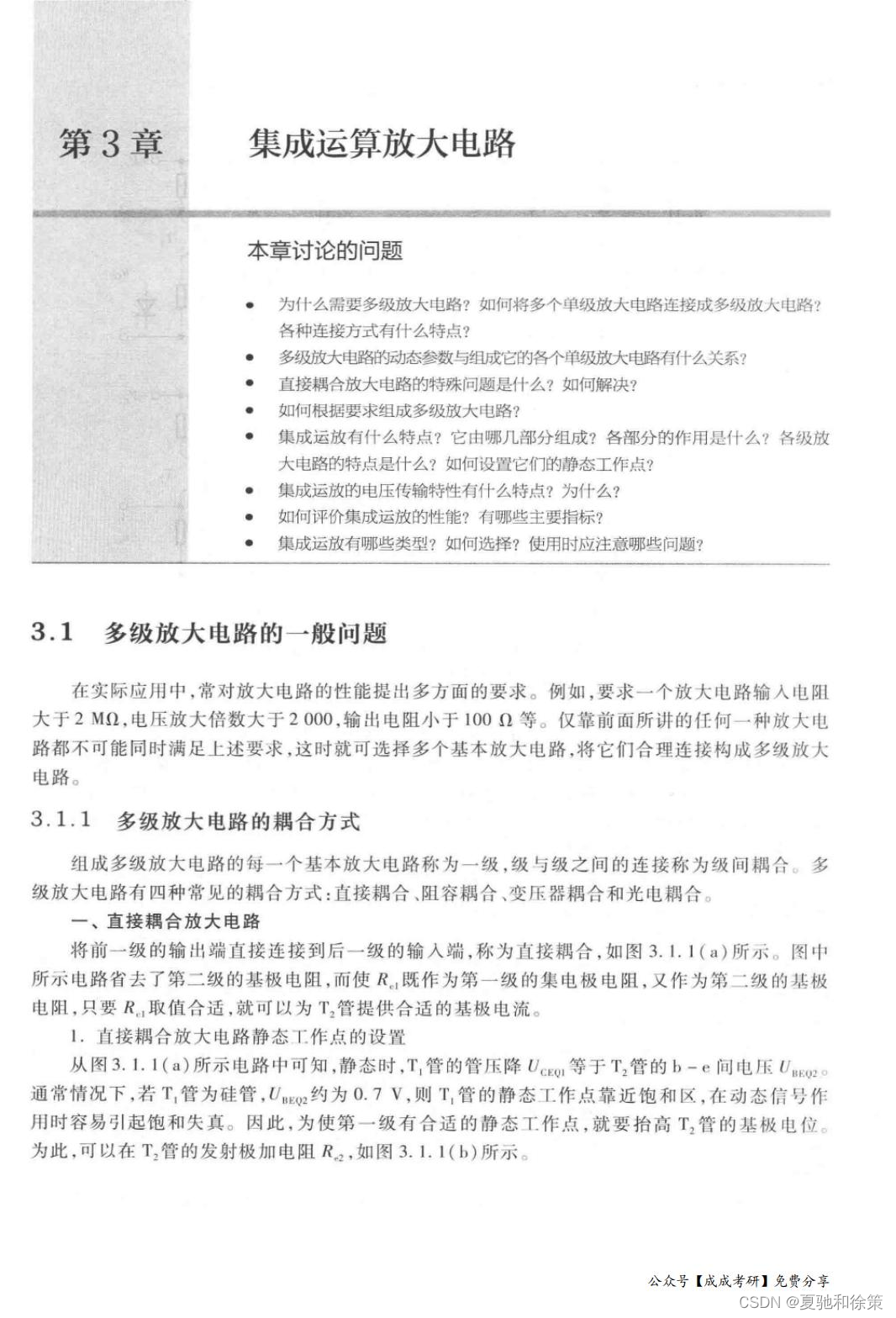

第3章 集成运算放大电路

在本章中，我们将深入探讨集成运算放大电路，包括其设计、组成以及性能评估等多个方面。通过详细讨论，我们希望能够使读者对于复杂的多级放大电路有一个全面的了解，并了解如何有效地使用集成运算放大器来优化电路设计。

本章讨论的问题

在本章中，我们将解答以下几个关键问题：

• 为什么需要多级放大电路？如何将多个单级放大电路连接成多级放大电路？各种连接方式有什么特点？
• 多级放大电路的动态参数与组成它的各个单级放大电路有什么关系？
• 直接耦合放大电路的特殊问题是什么？如何解决？
• 如何根据要求组成多级放大电路？
• 集成运放有什么特点？它由哪几部分组成？各部分的作用是什么？各级放大电路的特点是什么？如何设置它们的静态工作点？
• 集成运放的电压传输特性有什么特点？为什么？
• 如何评价集成运放的性能？有哪些主要指标？
• 集成运放有哪些类型？如何选择？使用时应注意哪些问题？

3.1 多级放大电路的一般问题

在实际应用中，常对放大电路的性能提出多方面的要求。例如，要求一个放大电路输入电阻大于2MΩ，电压放大倍数大于2000，输出电阻小于100Ω等。仅靠前面所讲的任何一种放大电路都不可能同时满足上述要求，这时就可以选择多个基本放大电路，将它们合理连接构成多级放大电路。

3.1.1 多级放大电路的耦合方式

组成多级放大电路的每一个基本放大电路称为一级，级与级之间的连接称为级间耦合。多级放大电路有四种常见的耦合方式：直接耦合、阻容耦合、变压器耦合和光电耦合。

直接耦合放大电路

直接耦合是将前一级的输出端直接连接到后一级的输入端。这种方式简化了电路的设计，但需特别注意静态工作点的设置，以防止因偏置不当导致的放大失真或不稳定。例如，通过适当选择电阻或使用二极管和稳压管来优化静态和动态特性，保证每一级晶体管都能在其最佳放大区工作。

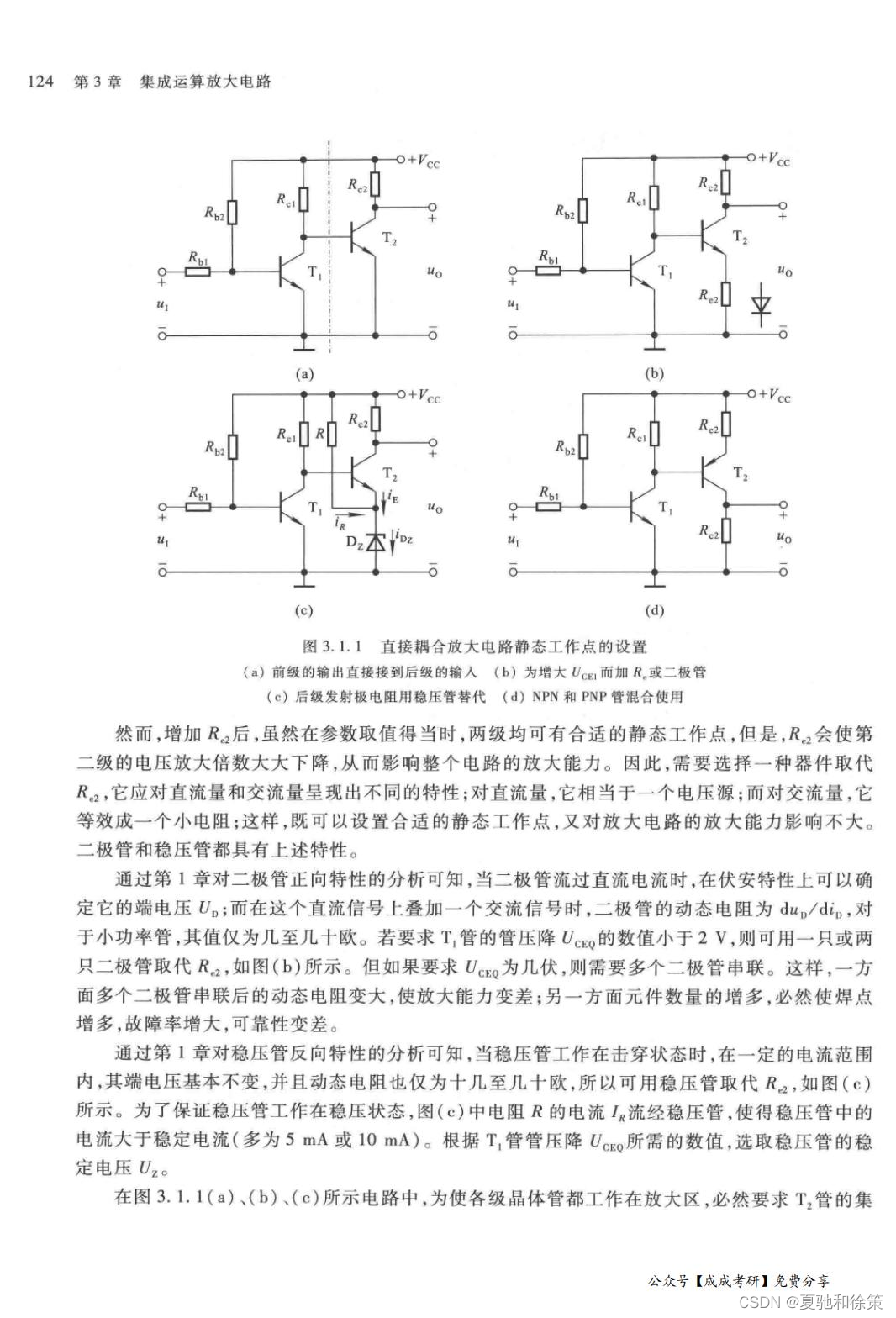

图3.1.1 直接耦合放大电路静态工作点的设置

1. 图(a) 显示了前级的输出直接接到后级的输入。
2. 图(b) 为增大Ucg而加入的R或二极管。
3. 图(c) 后级发射极电阻用稳压管替代。
4. 图(d) NPN和PNP管混合使用。

这些设计策略都是为了优化电路的性能，减少元件的数量和故障率，同时提高可靠性。本章后续部分将详细讨论集成运算放大器的设计和应用，以及如何根据具体的应用需求选择和配置这些高度集成的电路组件。

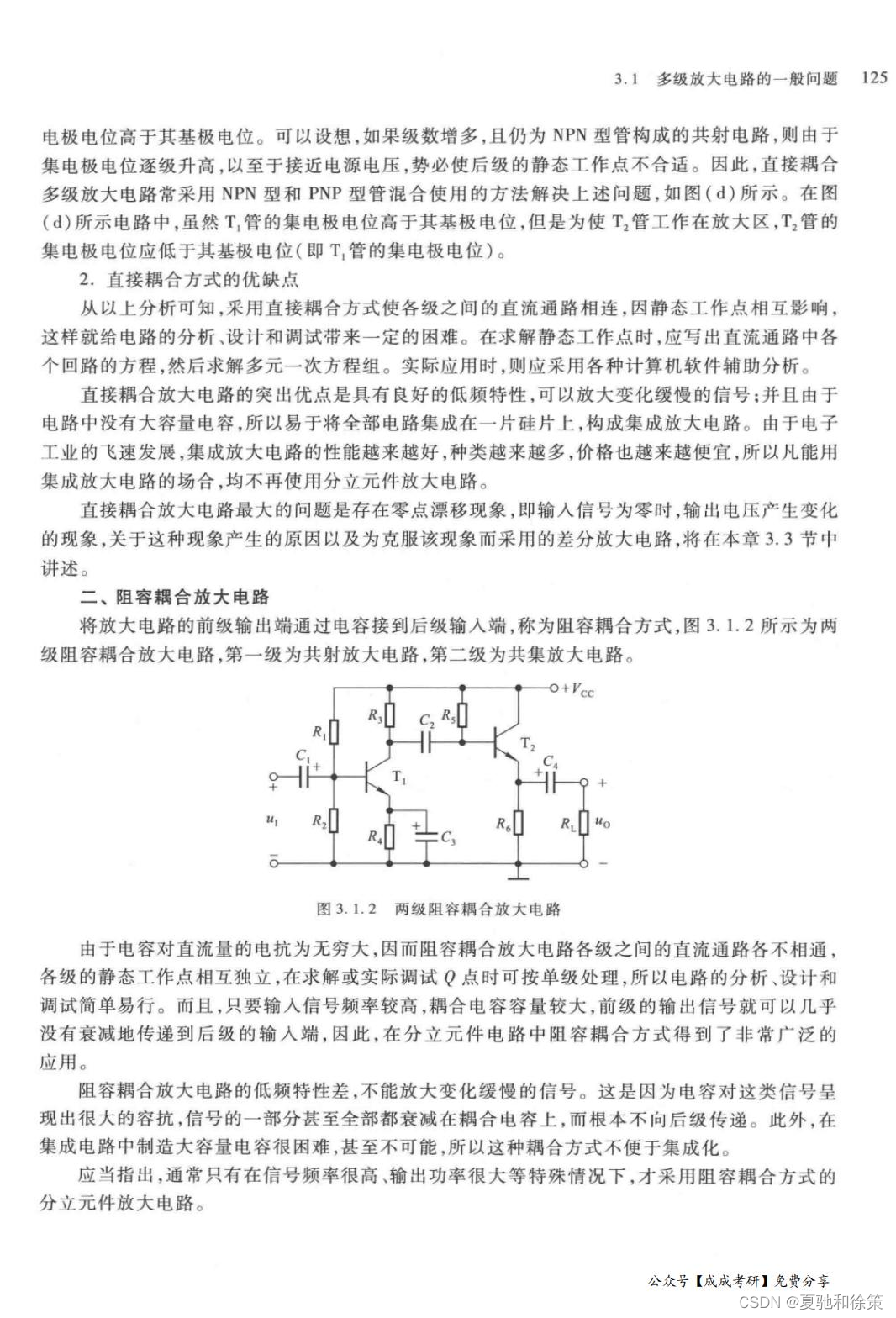

2. 直接耦合方式的优缺点

优点：

1. 良好的低频特性：直接耦合放大电路可以放大变化缓慢的信号，这使其在处理低频或直流信号时表现出色。
2. 集成化的便利：由于电路中没有使用大容量电容，直接耦合电路易于在一片硅片上集成。这一点对于制造集成放大电路尤为重要，因为集成电路的小型化和成本效益是现代电子设备设计的核心。
3. 成本效益：随着电子工业的发展，集成放大电路的性能不断提升，种类增多，成本也逐渐降低。因此，在可使用集成放大电路的场合，通常不再考虑使用分立元件放大电路。

缺点：

1. 零点漂移问题：直接耦合放大电路最大的问题是存在零点漂移现象，即输入信号为零时，输出电压可能会产生变化。这种现象通常由温度变化引起的晶体管参数变化所导致。
2. 静态工作点的相互影响：各级之间的直流通路相连，使得一个级别的静态工作点调整可能会影响到其他级别。这为电路的分析、设计和调试带来了一定的困难。
3. 分析和设计的复杂性：在求解静态工作点时，需要写出直流通路中各个回路的方程，然后求解多元一次方程组。这一过程在没有计算机软件辅助的情况下特别繁琐。

克服零点漂移的策略：

为了克服零点漂移现象，通常采用差分放大电路。差分放大电路通过两个相同的晶体管并联工作，可以有效抵消由温度变化引起的参数变动，从而稳定输出电压，减少漂移。这种设计策略将在本章后续的3.3节中详细讨论。

通过以上分析，可以看出直接耦合放大电路在集成电路设计中的重要性，尽管它在某些方面存在缺陷，通过合适的设计策略仍然可以有效利用其优点，实现高效率和高性能的电路设计。



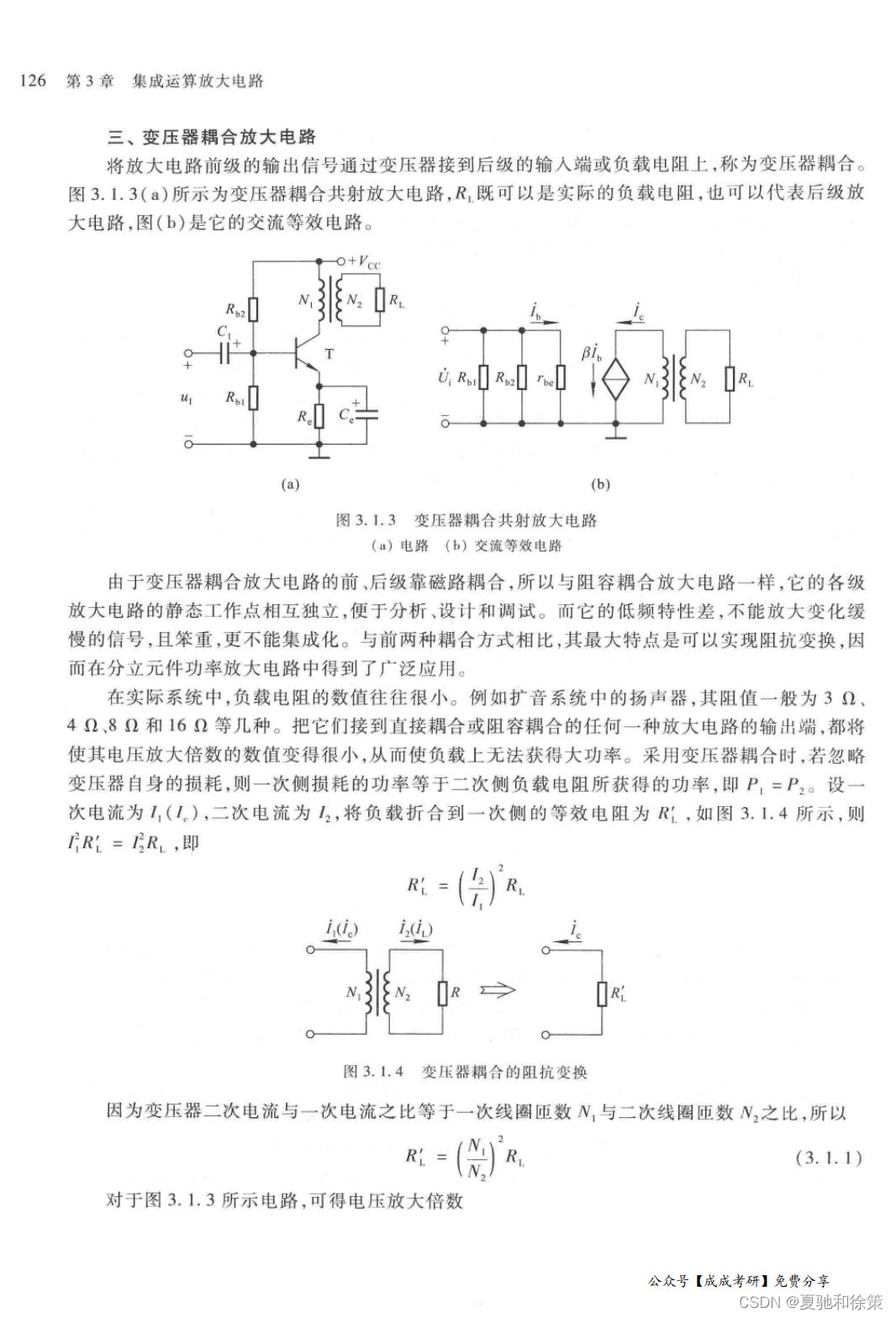

四、光电耦合

光电耦合利用光信号作为介质实现电信号的耦合和传递。这种耦合方式因其出色的抗干扰能力而在各种应用中越来越广泛使用，特别适用于需要电气隔离和信号完整性非常重要的场合。

1. 光电耦合器

光电耦合器是实现光电耦合的核心器件，它通常由一个发光元件（发光二极管，LED）和一个光敏元件（例如光电三极管或光敏晶体管）组成，这两个元件在物理上相互绝缘，但通过光信号相互作用。

• 发光元件（LED）：负责将输入的电信号转换成光信号。
• 光敏元件（光电三极管）：将接收到的光信号再转换回电信号，从而实现两部分电路的电气隔离，并有效地抑制电磁干扰。

发光二极管和光敏元件的组合不仅提供了信号的有效传递，还增强了系统的可靠性，因为它们提供了完整的电气隔离。这种隔离是通过光而非电连接实现的，因此不受电磁干扰的影响。

光电耦合器的传输特性描述了当LED的电流保持常量时，集电极电流与管压降之间的关系，类似于晶体管的输出特性。当管压降足够大时，集电极电流几乎只由LED的光输出决定。传输比（CTR）是输出电流变化量与输入电流变化量之比，它类似于晶体管的放大系数（β），但通常值较小（0.1至1.5）。

2. 光电耦合放大电路

光电耦合放大电路使用光电耦合器将输入信号（可以是前级放大电路的输出或一个独立的信号源）转换为光信号，然后再转换回电信号。此转换提供了以下优势：

• 电气隔离和抗干扰：由于输入和输出部分物理隔离，信号传输不受电磁干扰影响，非常适合高电磁干扰的环境。
• 远距离信号传输：光电耦合器能够在不降低信号完整性的前提下，实现远距离的信号传输。
• 安全隔离：在医疗设备和工业自动化设备中，电气隔离是安全关键的，光电耦合提供了一个理想的解决方案。

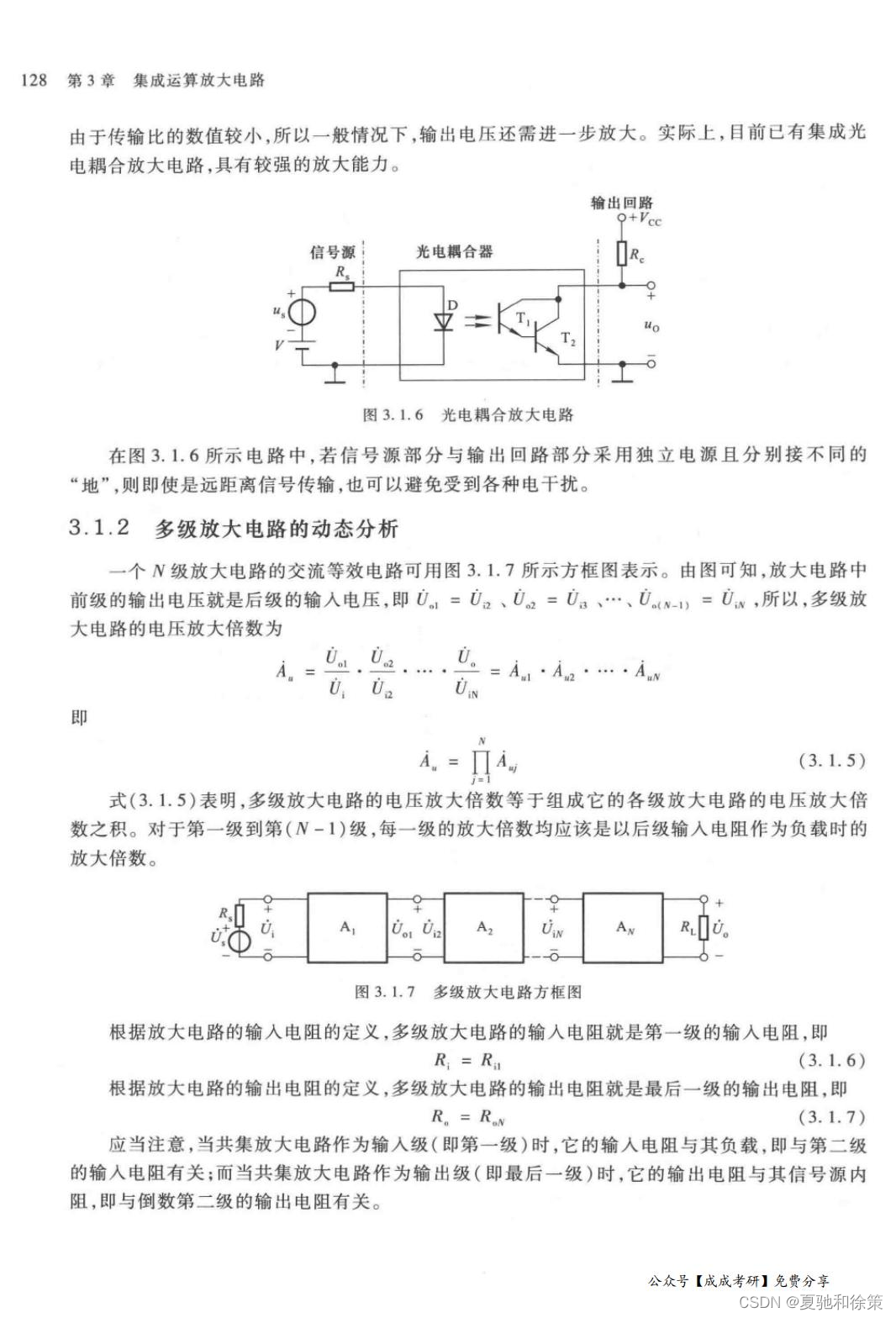

如图3.1.6所示，光电耦合放大电路通常需要额外的放大步骤，因为光电耦合器的传输比较低，不能直接提供足够的输出电压。这一步骤可以通过使用额外的放大器或集成放大电路实现，以确保输出信号有足够的电平满足下一级的要求。

通过这些设计，光电耦合技术不仅增强了电路的可靠性和稳定性，还扩展了其在各种要求严格电气隔离的应用场景中的可用性，如医疗设备、汽车电子和工业自动化等高要求环境。



3.1.2 多级放大电路的动态分析

多级放大电路的动态分析主要涉及如何计算电路的总电压放大倍数、输入电阻和输出电阻。在这一节中，我们将详细介绍这些计算，并通过一个具体的例子展示如何求解这些参数。

总电压放大倍数

在一个N级放大电路中，电路的总电压放大倍数是由每一级放大电路的电压放大倍数的乘积来确定的。如下所示：

𝐴总=𝐴1⋅𝐴2⋅…⋅𝐴𝑁A总​=A1​⋅A2​⋅…⋅AN​

这意味着，电路中前一级的输出电压成为下一级的输入电压，从而总的放大倍数是各级放大倍数的乘积。

输入电阻和输出电阻

• 输入电阻：多级放大电路的输入电阻等同于第一级的输入电阻。这是因为整个电路的输入特性主要由第一级决定。

𝑅输入=𝑅1R输入​=R1​

• 输出电阻：多级放大电路的输出电阻等同于最后一级的输出电阻，因为整个电路的输出特性主要由最后一级决定。

𝑅输出=𝑅𝑁R输出​=RN​

在设计时，通常需要注意各级之间的匹配，尤其是输入电阻和输出电阻的匹配，以优化信号传输和减少信号损失。

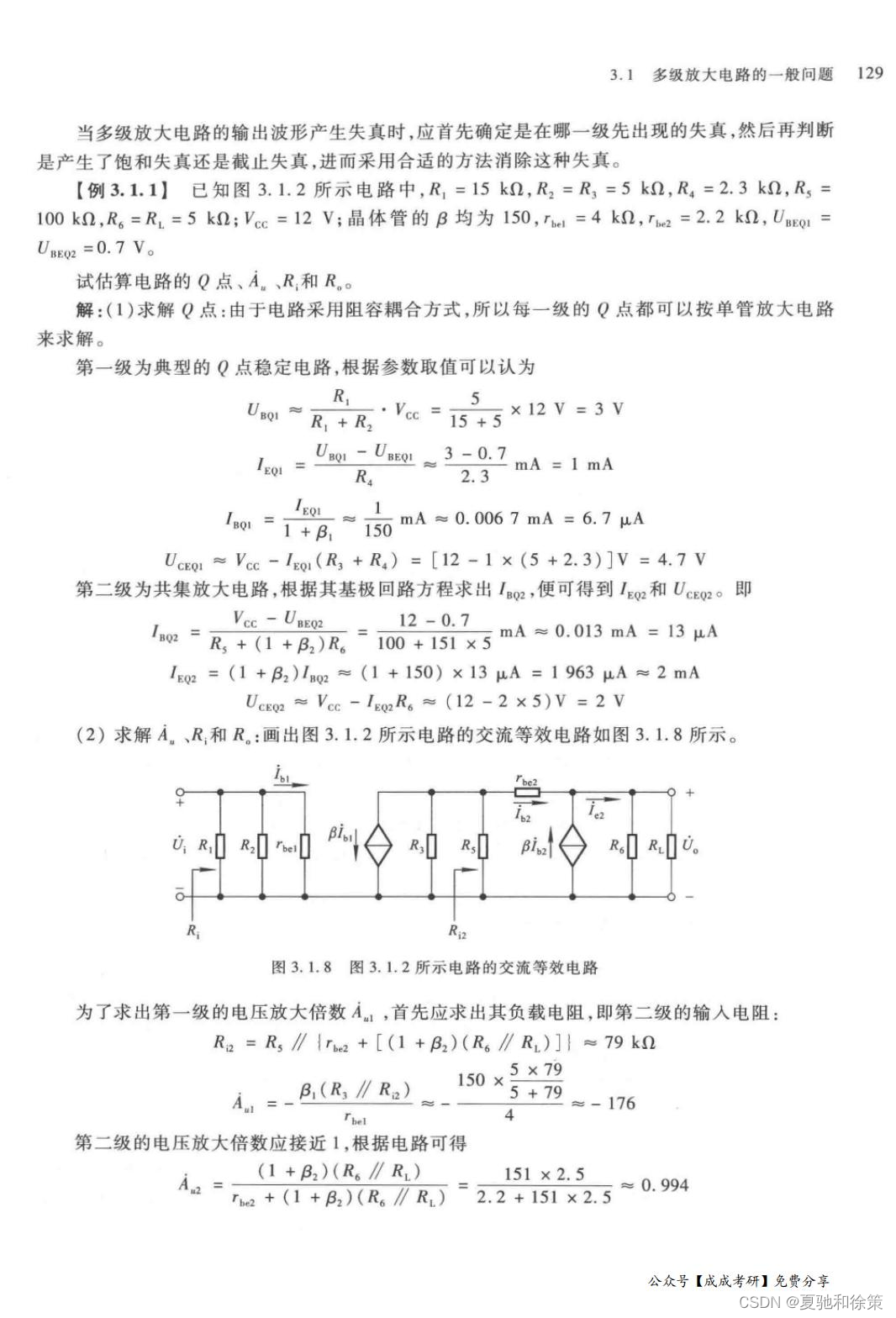

例子：分析一个具体的电路

在本例中，我们将分析一个由两级放大电路组成的系统，如图3.1.2所示，我们需要计算Q点、总电压放大倍数 𝐴总A总​、输入电阻 𝑅输入R输入​ 和输出电阻 𝑅输出R输出​。

1. 求解Q点：对于阻容耦合的多级放大电路，每级的Q点可以独立求解。第一级的Q点可以通过传统的单管放大电路分析方法求得，其中 𝑅1,𝑅2,𝑅3,R1​,R2​,R3​, 和 𝑅4R4​ 为电阻值， 𝑉𝑐𝑐Vcc​ 为电源电压。
2. 求解电压放大倍数 𝐴总A总​：画出交流等效电路，首先计算第一级的电压放大倍数 𝐴1A1​，然后是第二级 𝐴2A2​。第一级的电压放大倍数计算中需要包括负载电阻，即第二级的输入电阻。
3. 求解输入电阻和输出电阻：第一级的输入电阻是 𝑅输入R输入​，而第二级的输出电阻是 𝑅输出R输出​。

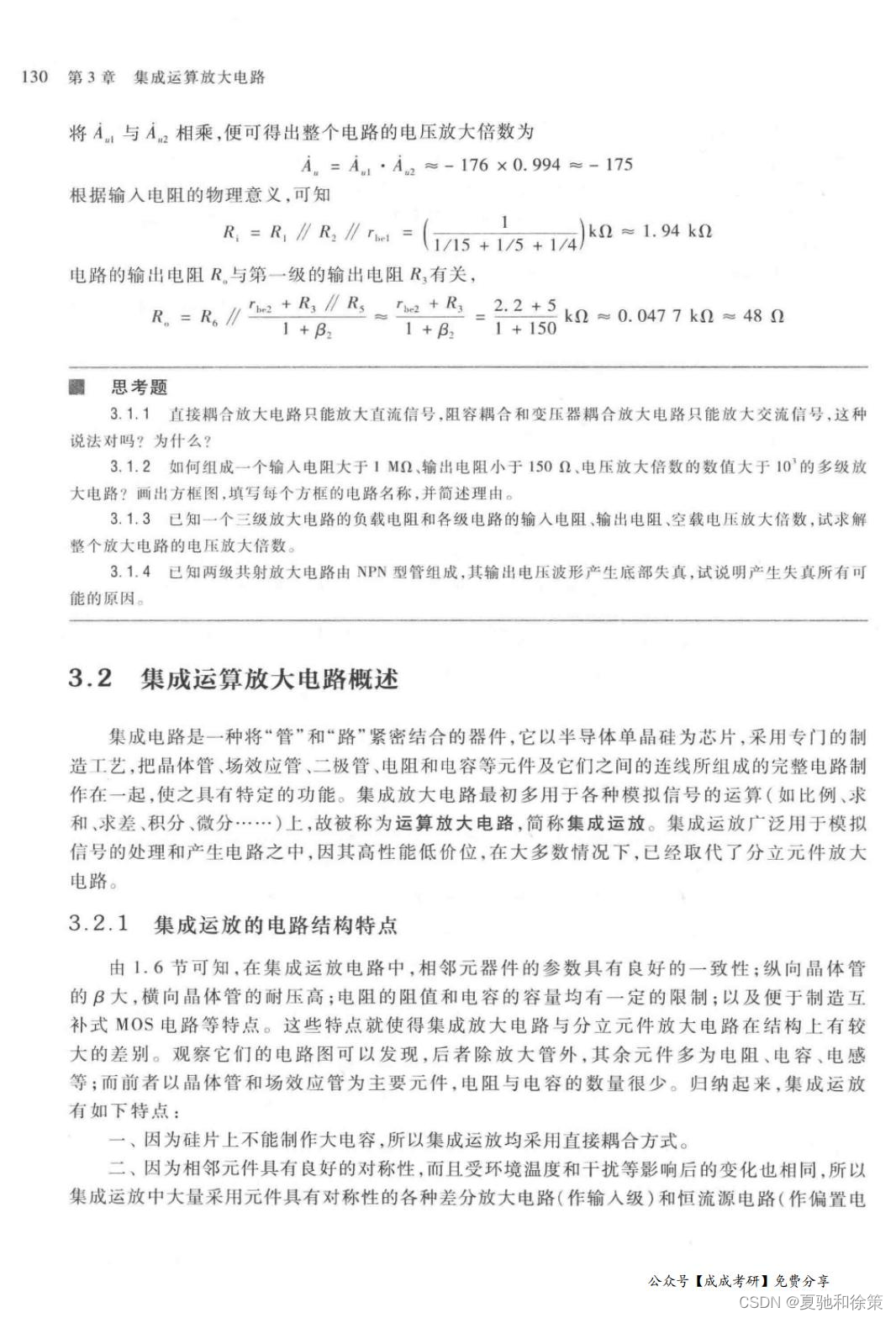

通过这样的动态分析，我们可以准确地设计和优化放大电路，确保电路在实际应用中达到预期的性能。在实际操作中，可能还需要考虑元件的非理想特性和外部环境因素，例如温度和供电稳定性，这些因素都可能影响电路的实际性能。
