本文详细介绍了RS锁存器和D锁存器的工作原理，包括它们的逻辑结构、功能说明和使用74LS00芯片进行设计的方法。通过实例展示了如何构建这两种基本的数字逻辑存储器电路。
目录
【1】RS锁存器
（1）RS锁存器介绍
上图为RS锁存器结构图，由俩个与非门组成，其逻辑关系为：
| R | S | Q^(n+1) | 功能说明 |
| 0 | 0 | d | 不定 |
| 0 | 1 | 0 | 置0 |
| 1 | 0 | 1 | 置1 |
| 1 | 1 | Q | 不变 |

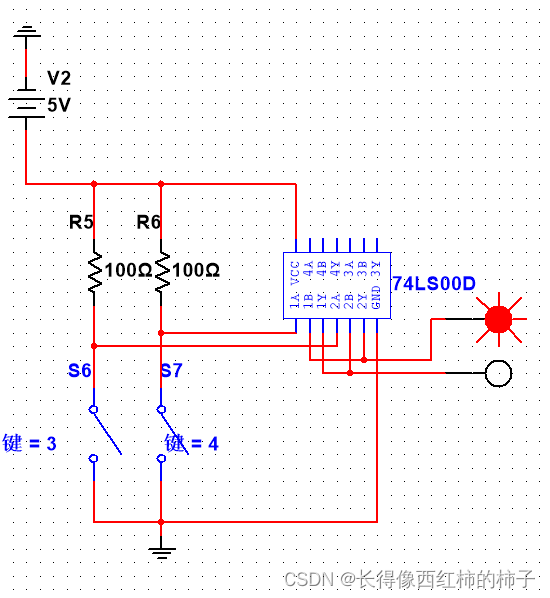

（2）采用74LS00设计RS锁存器
按如上所示设计电路图，就可以得到1-1中的图形效果
【2】D锁存器
（1）D锁存器介绍

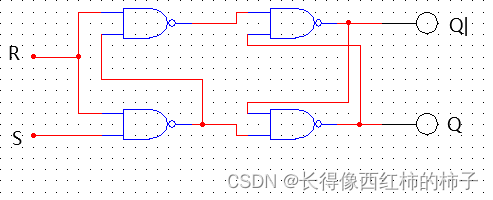

上图为D锁存器结构图，由4个与非门组成，其工作原理为：
1、CP=0；S的变化不能传到右边俩个与非门，Q保持现有状态。
2、CP=1；S经左边俩个与非门转换成一对互补信号送到右边俩个与非门，改变Q的状态。
在CP=1情况下，若S=0，则Q=0；若S=1，则Q=1。

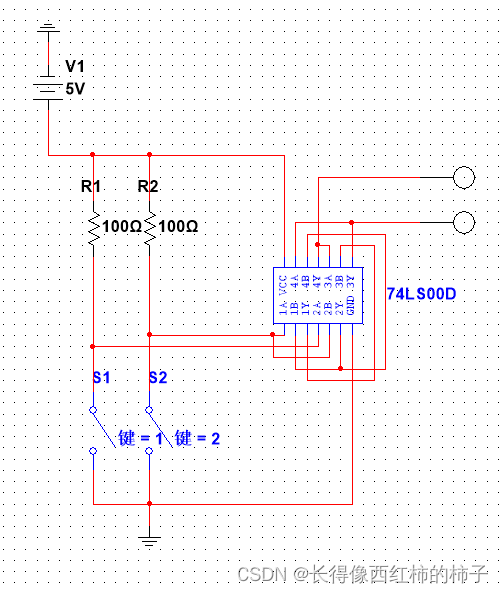

（2）采用74LS00设计D锁存器
按上图连接电路图就可以得到2-1的效果。
