Multisim了解74LS148与74LS138，以及使用74LS148实现“病房优先级”案例

目录

【1】分析案例

【2】了解74LS148与74LS138

（1）74LS148与74LS138内部结构

（2）74LS148与74LS138真值表

【3】设计电路组成

（1）设计4组高低电频

（2）补充74LS148与74LS138的其余输入口以及输出结果的展示

（3）利用数码管与74LS48N与电路组成拨号系统

---

【1】分析案例

案例：假如有四个病房，四个病人的病情情况不同，分别对应优先级：低、中、高、最高。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

该案例要求有“优先级”，而专门运用于“优先级”问题的74LS148与74LS138，就能轻松解决该类问题，下面，让我们来了解这俩个芯片的具体内容。

【2】了解74LS148与74LS138

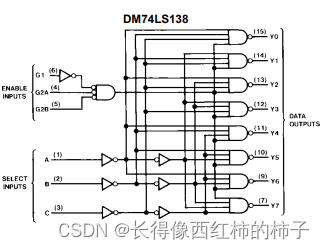

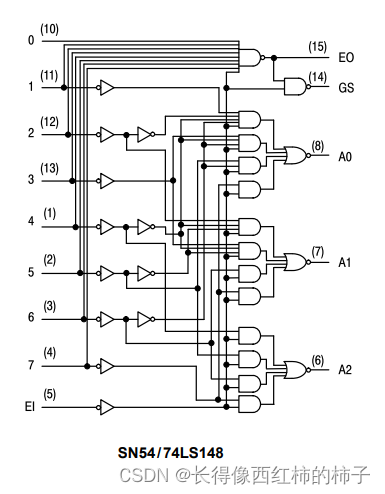

（1）74LS148与74LS138内部结构



当然，这个只是了解一下，不需要深入研究74LS148与74LS138的内部结构。

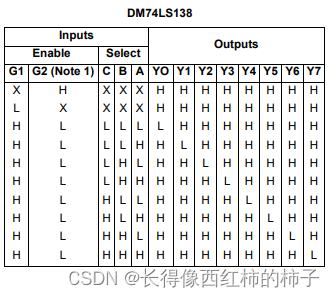

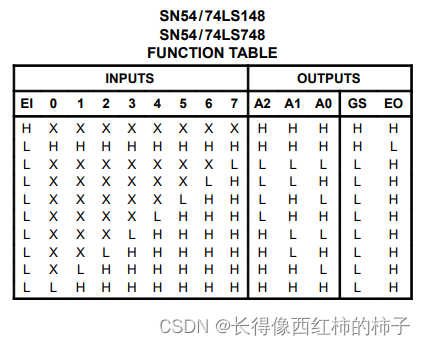

（2）74LS148与74LS138真值表

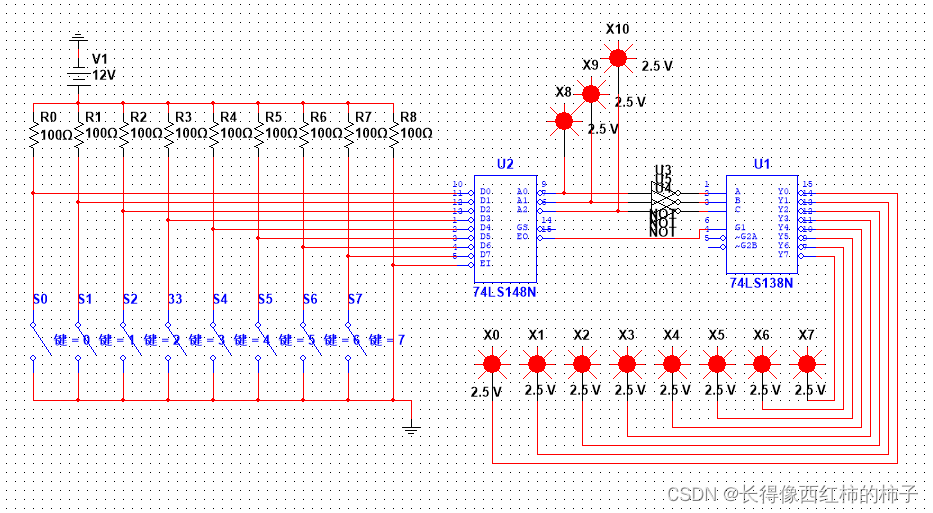

上图为74LS148与74LS138的真值表，我们可以看到，这俩个真值表有对应的地方，不过就这样看我们看不出来，得实际操作才能够知道，那么，可以画出下图电路：

使用之后，我们会看到此刻会出现开关的亮灯优先级，只会熄灭最大数字的开关对应的灯，例如同时闭合S1、S6，就只会熄灭S6的灯，与“病房优先级”需要达成得目的很相识，那么，我们就可以利用这一方法，完成“病房优先级”案例。

【3】设计电路组成

（1）设计4组高低电频

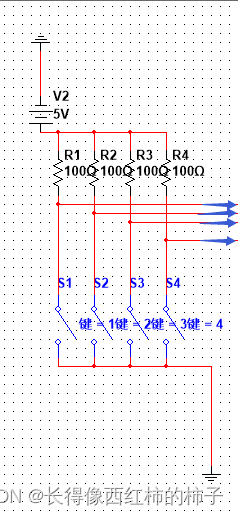

按照单直流电源电阻高低电频的想法就可以组成4个可输出低电频的输入口，如下：



蓝色箭头就为开关断开时输出高电频，开关闭合后输出低电频的输入口。

（2）补充74LS148与74LS138的其余输入口以及输出结果的展示

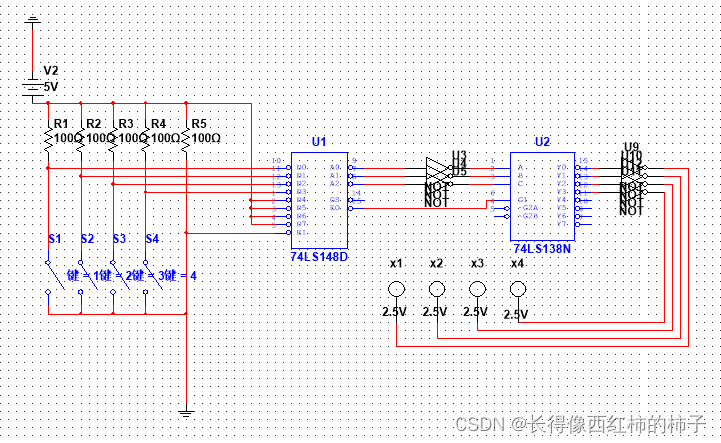

从【2】标题分析得知，我们只需要控制74LS148的0、1、2、3输入口改变电频，其他输入口全部变为不会影响74LS148实现目标的高电频（H），EI变为低电频（L）即可。如下图：

这样，一个“病房优先级”案例的电路图也就制作完成了。最后再检查一下合并开关后是否能达到想要的结果，如果不能，可能是以下问题：

1、电路连接错误。2、电源使用方法有误。3、电压与探针电压差距太大。4、或非门没有使用和电压相等的规格的。5、标签命名使用了中文。

（3）利用数码管与74LS48N与电路组成拨号系统

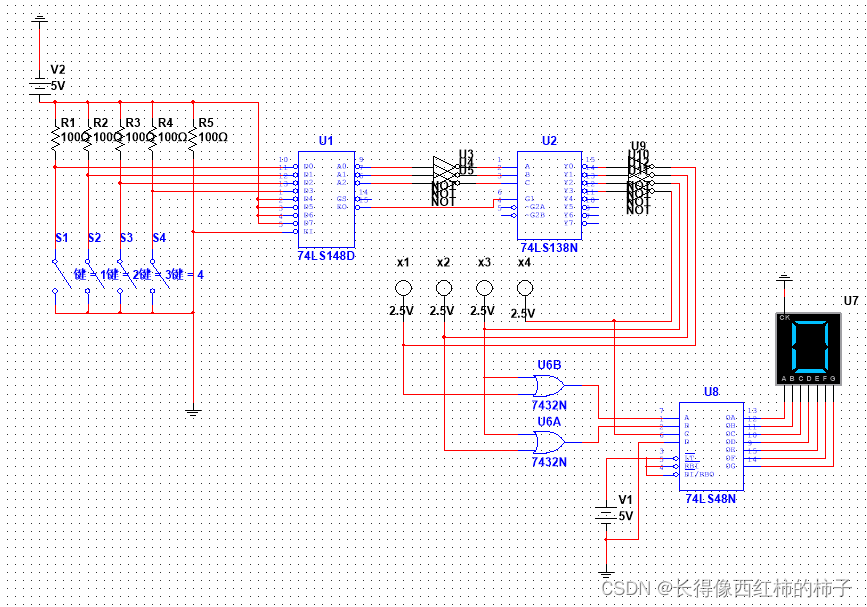

接下来我们可以使用输出的信号输入74LS48N再接入数码管，使该信号变成数字信号，如1号低级病房与4号最高级病房一起呼叫时，数码管显示4，则我们又可以建立真值表，不过这次输入已经是结果了，我们只是将结果变为74LS48N能读懂的二进制信号，然后通过一些的门电路的使用，画出可数码管显示拨号的下图：

最后，我希望我做该案例的思路能够帮到大家。
