问题描述

  • 开发板：Nucleo-STM32H743ZI，使用STM32CubeMX配置时钟时，报错：

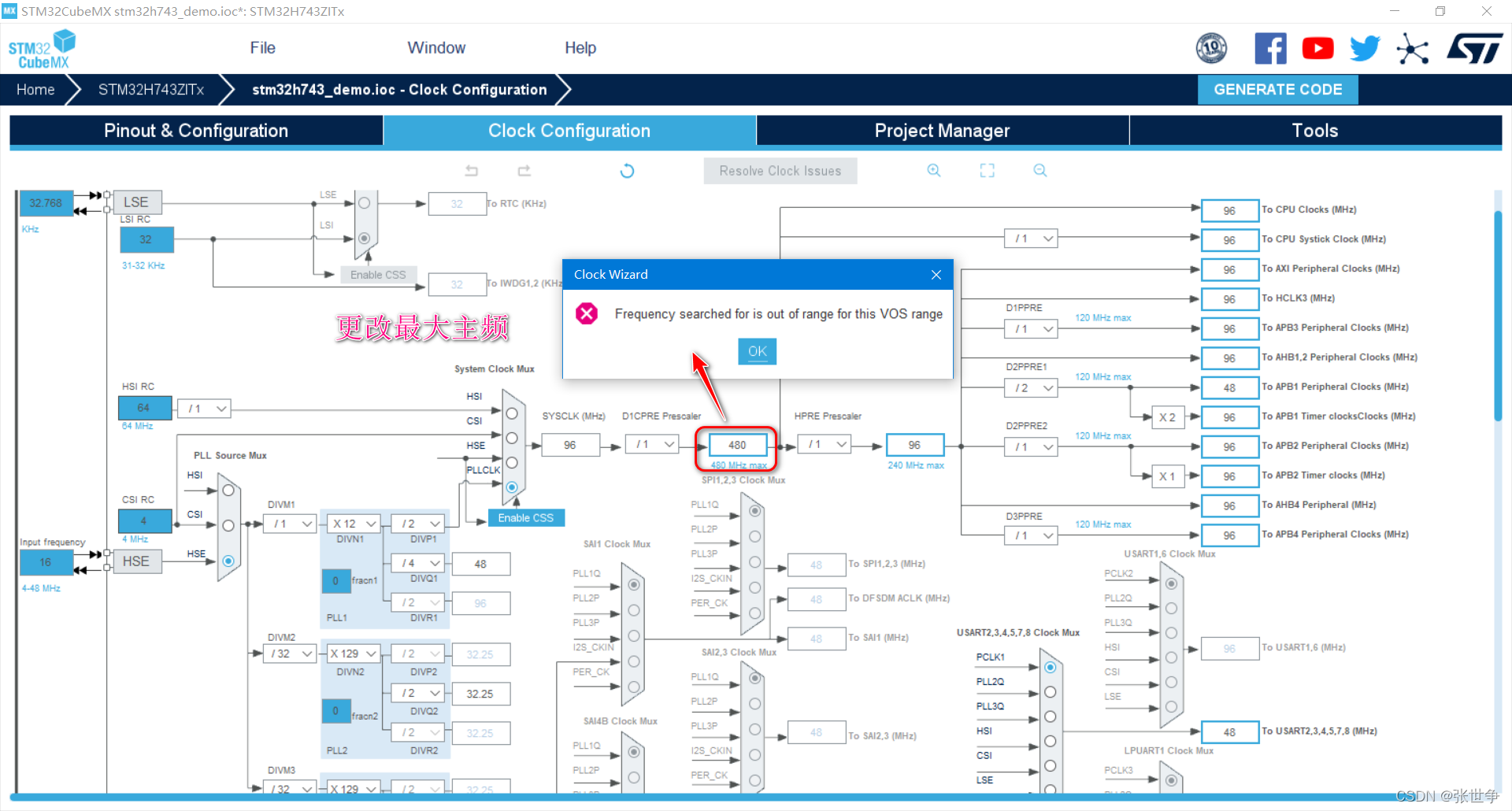

    Frequency searched for is out of range for this VOS range

  • 尝试把96MHz 改为MCU支持的最高频率：480MHz时，报错
    在这里插入图片描述

解决方法

  • 这里提示的是MCU 时钟配置的【电压域】等级不对
  • 使用其他的STM32配置时钟时，会配置【电压域】，最高主频需要配置【电压域】等级为0

在这里插入图片描述

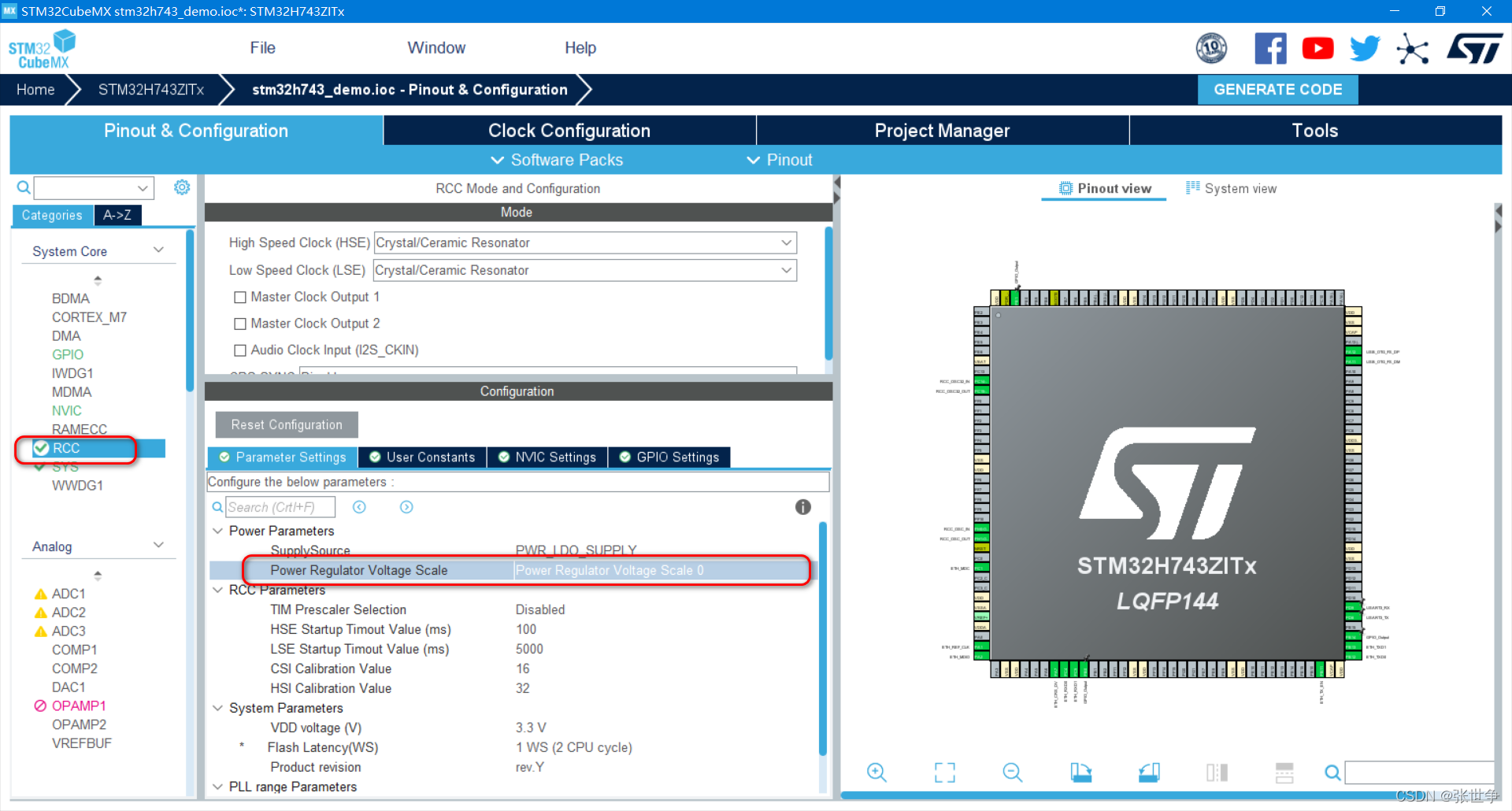

  • STM32CubeMX 【RCC】配置部分，有MCU内核【电压域】的配置，这里默认等级为3，改为0
  • 【Power Regulator Voltage Scale 3】改为【Power Regulator Voltage Scale 0】

改完验证

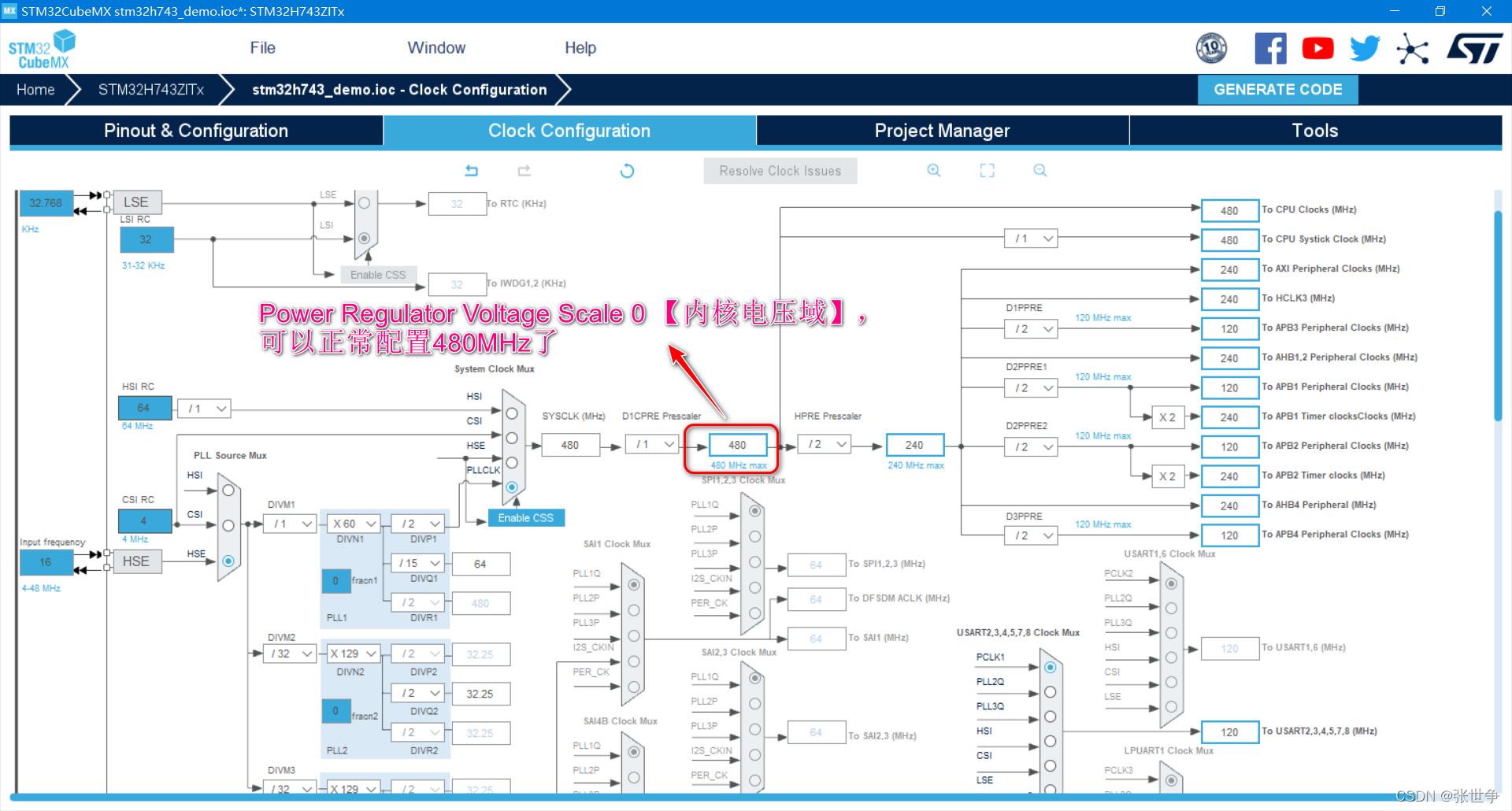

  • 发现可以正常配置系统主频【480MHz】了
    在这里插入图片描述

小结

  • 使用可视化的STM32CubeMX，可以减轻时钟、外设等配置的工作量
  • 熟悉STM32H743 最高时钟配置方法
