FPGA 学习笔记：解决FPGA程序固化重新上电程序不运行的问题

最新推荐文章于 2025-04-01 23:42:37 发布
最新推荐文章于 2025-04-01 23:42:37 发布
阅读量1w 收藏 38
点赞数 9
分类专栏： FPGA开发技术 文章标签： fpga开发 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tcjy1000/article/details/127141399
版权
本文记录了在FPGA开发过程中遇到的程序固化后无法运行的问题。经过分析，发现原因是误配置了适用于256Mb SPI Flash的选项，而实际开发板使用的是128Mb SPI Flash。去除错误配置后，问题得到解决。总结了FPGA外部SPI Flash固化流程的重要点，强调了正确匹配SPI Flash大小和配置的重要性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前言

  • FPGA开发板：正点原子 达芬奇PRO，FPGA 型号 xc7a35tfgg484-2

  • 问题描述：自己写的程序固化后，烧写到FPGA开发板，重新上电，发现程序不运行

  • 通过对比官方的例程，找到了问题的原因

问题分析

在这里插入图片描述

  • 自己搭建的工程，烧写FPGA后，程序正常运行，但是固化到SPI Flash后，断电上电，发现程序不工作，所有的LED常亮，就像是SPI Flash 程序没有烧写的感觉

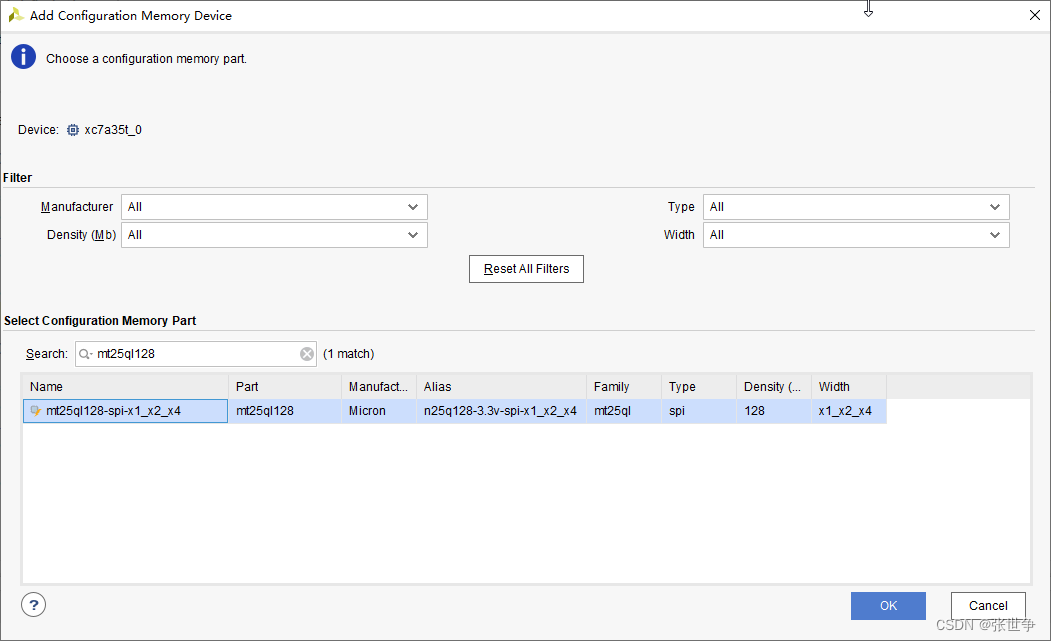

  • SPI Flash 可以正常的擦除、烧写，说明没有SPI Flash 配置的型号没有问题，排除【SPI Flash 器件】不工作问题

  • 自己又重新搭建一个LED 闪烁的Demo程序，下载到FPGA后正常运行，但是固化后，LED 闪烁的程序也依旧不工作

  • 然后 BITSTREAM 的约束配置

了解本专栏 订阅专栏 解锁全文 超级会员免费看
