Srec_cat部分使用说明

一、获取软件

下载地址如下：

srecord 工具官网：

SRecord 1.65

二、环境配置

通常安装时会默认配置好，但是有时候未配置会显示找不到srec_cat等提示（我遇到的是点击。bat文件可运行，但使用KEIL自动启动时找不到），这时候就需要配置环境，参考如下链接配置即可。

1.先打开cmd工作台输入 “srec_cat -VERSion” 查询版本以检查是否可使用srec_cat工具

若出现“'srec_cat' 不是内部或外部命令，也不是可运行的程序或批处理文件。”说明环境变量没有配置成功。

2.打开下载Srecord的路径,举例如下图：

将dll文件复制到C:\Windows\System32

复制srec_cat到C:\Windows

3.再次检查，我经过上述操作已经可以成功使用

4.若是还不能使用，则尝试配置环境变量如下链接中介绍的方式。

具体安装与环境配置参考站内链接如下：

使用srec_cat工具将 BootLoader 和 APP的bin文件 or hex 文件合并_bootloader bin 合并工具-CSDN博客

三、软件使用

安装完毕并检查可使用后，可以开始使用,bat文件来调用此工具，在下载文件夹中如下图的链接：

文档中有对此工具详细用法的说明，由于是全英文，没有全部查阅，这里我只举例我用到的几个关键词来解释其意义。

1.首先需要了解.bat文件中部分表示的基本用法包含.bat文件本身的语法与一些windows公用语法

举例我使用到的介绍如下：

        1.路径的表示方法

        .\ 代表当前目录下的

        ..\代表前级目录下的

        2.copy 用于复制文件

        用法：copy  路径1   路径2

        举例：copy ..\Project\Object\output.hex  ..\Output\output1.hex

        意义：从路径1复制文件到路径2

        3.REM 代表此行不运行，只显示，用于.bat文件的注释

        4.del 用于删除文件

        用法：del   路径1

        5.^ 换行符号，防止一行过长影响阅读

2.srec_cat常用关键词

        指令介绍

        1.-crop 裁剪

        格式：-crop 起始地址 末尾地址

        举例：-crop 0x00003000 0x00003100

        2.-output 输出

        格式：-output 文件名 文件格式

        举例：-output output.hex -intel

        3.-fill 填充

        格式：-fill 填充数据 填充起始地址 填充末尾地址

        举例：-fill 0xff 0x00003000 0x00003100

        4.-CRC32_Little_Endian 计算前级文件的常规CRC32并以小端输出

        格式：-CRC32_Little_Endian 保存结果的地址

        举例：-CRC32_Little_Endian 0x00003100

        5.-generate 生成数据

        格式：-generate 数据地址开始 数据末尾地址 数据源 （操作到末尾地址-1处）

        举例：-generate 0x00003000 0x00003100 -constant-1-e 0x20240604 4

        6.-exclude 排除

        格式：-exclude 排除地址开始 排除末尾地址

        举例：-exclude 0x00003000 0x00003100

         7.-Output_Block_Size 限制输出文件每行记录的字节长度

        格式：-Output_Block_Size=字节长度

        举例：-output output.hex -intel -Output_Block_Size=16

        格式介绍

        1.-Intel 因特尔HEX格式

        2.-constant-1-e 数据值 字节宽度

        srec_cat转化以及合并用法

        1.合并

        srec_cat.exe 路径1+文件1+文件打开类型 路径2+文件2+文件打开类型 -output 路径3+合并文件名+文件类型

        2.转化

        srec_cat.exe 路径+文件名+文件打开类型 -output 路径+转化后文件名+转化文件类型

        备注，当文件以.srec格式打开时，不需要声明文件打开类型，因为srec_cat工具默认以.srec格式打开。

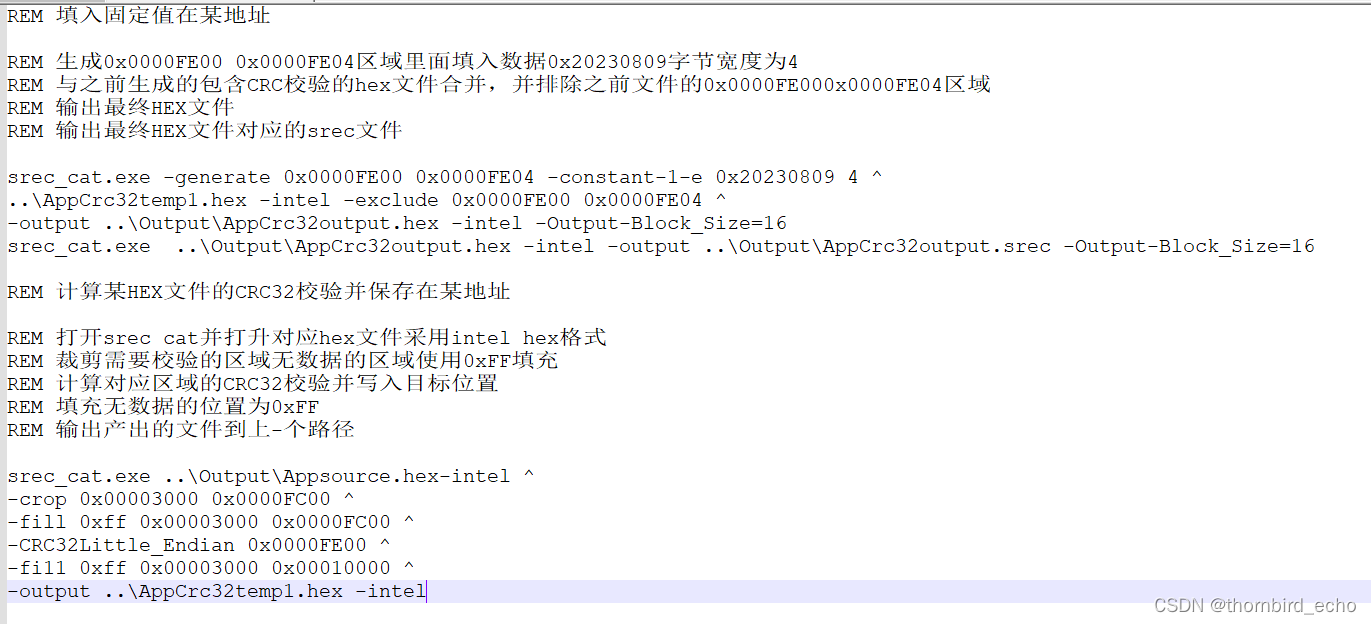

四、实例

下面是应用实例，仅供参考
