补强板大全

一．名词介绍：

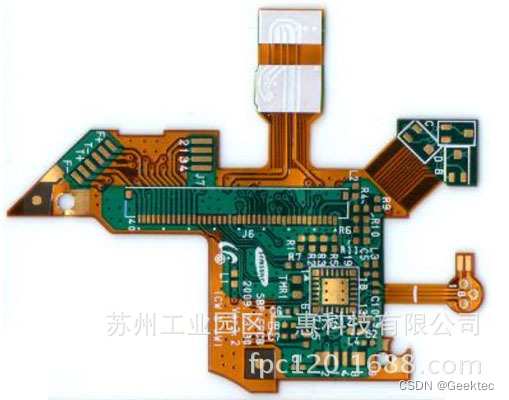

  补强板又叫Stiffeners，加强板，增强板，支撑板，保强板，裙托板，撑托板，托强板，加强筋。补强板主要用在建筑，石油管道，机工设备，电子产品等。在电子产品中FPC柔性电路板中被广泛使用，补强板主要解决柔性电路板的柔韧度性，提高插接部位的强度，方便产品的整体组装。

二．常用材质

  补强板目前主要有不锈钢补强板、铝箔补强板、聚脂补强板、聚酰亚胺补强板、玻璃纤维补强板、聚四氟乙烯补强板、聚碳酸酯补强板。在挠性电路板行业中广惠、百强、泽成、BENCH、Growing、巴菲特、毅联等都是做得不错的。

各种材料补强板比较

补强板	酚醛树脂	玻璃纤维布	PET	PI	金属板
对焊锡的耐热性	0.6~2.4㎜	0.1~2.4㎜	0.025~0.25㎜	0.0125~0.125㎜	无特别限制
可使用温度	可	良好	不可	良好	良好
机械强度	大	大	小	小	大
热硬化型接着剂	不可	可	不可	可	可
耐燃性	UL94V-0可	UL94V-0可	不可	UL94V-0可	UL94V-0可
成本	中	高	低	高	中
主要用途	承载接脚零件	承载有接脚的SMT零件	连接器插头	承载SMT零件	承载SMT零件
其他					具形成型

  不锈钢补强板：不易变形，有较高的强度，能够起到导电和感应的作用，比如金手指背面的补强钢片，用来增加金手指的硬度和厚度，便于拔插，FPC钢补强的厚度一般为0.1mm、0.12mm、0.15mm、0.18mm、0.2mm、0.25mm、0.3mm等。FPC钢补强材质有不锈钢304、301等。FPC钢补强使用范围在移动电话、智能手机、笔记本电脑、航空航天、医疗器械、数码相机、汽车仪表等压制模块或液晶片的链接部件的FPC，目前用在手机摄像头部位最多。传统FPC补强板一般都是采用开磨具冲压成型，但是冲压工艺比较粗糙，公差大，而且精度不高，毛刺难以清理干净，容易对线路板形成短路或断路的影响，现在大部份的钢片补强采用的是化学蚀刻的工艺制作，蚀刻工艺解决了工业生产中对高精密零部件的要求，这种先进工艺制做的FPC补强板，最小孔径可以达到0.1mm，并且孔壁垂直，没有任何毛刺；平面度保持在0.02mm以下，最小公差可做到+/-0.01mm，是目前国内比较流行的做法。

  铝箔补强板：一般是用在散热要求较高的部位，如台灯，LED灯，目前常用的做法是采用阳极氧化做法，颜色有多种。

  聚脂补强板：聚酯(POLYESTER)补强板常用厚度为125μm，150μm，155μm，160μm， 165μm，175μm，180μm，188μm，223μm，225μm，228μm，250μm，282μm，300μm， 350μm等；常用在没有焊接零件的部位。

聚酰亚胺补强板：聚酰亚胺(POLYIMIDE)补强板具有较高的耐温性，一般厚度有25μm，50μm，75μm，100μm， 125μm，150μm，175μm，200μm，225μm，250μm，275μm，300μm，350μm，475μm等；常用在有焊接零组件的FPC板上。

玻璃纤维补强板、玻璃纤维补强板又叫FR-4(GLASS　EPOXY)或FR4其厚度为100μm、150μm、200μm、250μm、300μm、350μm、400μm、450μm、500μm、600μm、700μm、800μm、900μm、1.0mm、1.1mm、1.2mm、1.3mm、1.4mm、1.5mm、1.6mm、1.7m、1.8mm、1.9mm、2.0mm、2.2mm、2.4mm、2.5mm、2.5mm、3mm、4mm、5mm、6mm、7mm、8mm、9mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、55mm、60mm、65mm、70mm、75mm、80mm、85mm、90mm、100mm；分为耐高温FR4，阻燃FR4，耐烧蚀FR4，高强度FR4，高增韧FR4，防静电FR4板。

参数名称	单位	标准及技术要求
外观	表面平整，色泽均匀，无皱，无破损，无颗粒，无印刷缺陷等现象
原料组成	耐燃PET薄膜+阻燃饱和聚酯树脂
断裂伸长率	%	TD	≥80	ASTM-D-882
		MD	≥80
抗拉强度	Mpa	TD	≥175	ASTM-D-882
		MD	≥175
剥离强度	N/in	胶层-胶层	≥30	热熔测试Hot molt test：
				150℃& 3soconds
				压力大小Pressure：0.3Mpa voltage
		胶层-Cu		拉伸速度Stretching speed：100mm/min
热收缩率	%	-0.30≤TD≤0.30		ASTM-D-1204
		-0.30≤MD≤0.30		（160℃x30min）
阻燃性		VTM-0		UL510，UL94
耐热性		90℃×100h，绝缘阻抗和耐电压符合要求
耐湿性		40℃,96%RH×100h，绝缘阻抗和耐电压符合要求
破坏电压	V	DC500V/min不击穿
绝缘阻抗	Ω.cm	3.0x1013		IEC60617
使用温度	℃	-25℃-250℃
化学特性	弱酸碱，醇类，烃，酯，氧化物类，油，脂肪类			良好
	强酸、强碱类			弱
	苯,酚,醛，酮,汽油类			不合

三．补强板的颜色

黄色补强板、黑色补强板、透明补强板、乳白补强板、棕色补强板、白色补强板、红色补强板、兰色补强板、蓝色补强板、绿色补强板、青色补强板。

四．补强板环保等级

  无卤素补强板、环保补强板、底离子补强板。

五．补强板的功能区别

  阻燃补强板、绝缘补强板、散热补强板、导电补强板。

六．补强板的加工方法

  复合补强板、单层补强板。

七．补强板的处理方法

  等离子补强板、电晕补强板、磨砂补强板。

八．补强板的使用方法

  热压性补强板、感压性补强板、 热敏性补强板。

  热压性补强板：利用高温将补强胶片的热硬化胶熔化,并利用适当压力或抽真空使补强胶片紧密贴合在制品上。FPC使用的热压性胶也叫热固胶。热固胶在一般温度下为固态，没有粘性，但当温度上升到一定程度后，会转变成具有很强粘性的半固化状态，此时将FPC与补强板粘住（一般做法是将补强对准贴合位置后，用电烙铁烫1~2s起单点定位作用。后进行热压，即高温高压，让整面胶彻底流动粘合，此时基本很难分离了）。再经过烘烤，进一步对胶做固化。要贴合补强板一般会在流程单上标注此工序，而且会在贴合补强工站下发FPC图纸，图纸包含FPC外型，补强外型，两者贴合位置。

感压性补强板：无需加热,制品经过冷压机压合,补强就能粘在制品上。

九．补强板的涂胶方法

  带胶补强板、无胶补强板。

十．补强板的胶系

  压克力胶系补强板，环氧树脂胶系补强板。

  补强板接着剂比较:

补强板	感压性接着剂	热硬化型接着剂
厚度	25~100μm	25~50μm
接着强度	中	高
潜变强度	低	良好
耐溶剂性	低	高
焊锡耐热性	良好	良好
生产性	高	低
材料成本	低	低
加工成本	低	高

十一．补强板贴合工艺流程

  开料（制成需要的规格尺寸 ）→对位或假贴→层压→烘烤→检验→包装→出货。

十二．补强板贴合时使用到的设备和治具

  冷藏柜:存放需冷藏之补强胶片；

  预贴机(C/F贴合机):贴合热压性补强胶片；

  手动贴合治具:贴合冷压性补强胶片；

  真空机:对热压性补强贴合完成品进行压合；

  80吨快压机:对PI类较薄的热压性补强贴合完成品进行压合；

  冷压机:对冷压性补强进行压合；

  烘箱:烘烤热压性补强压合完成品；

  预贴治具；

  定位PIN。

十三．PI补强板操作注意事项

  使用前必须对PI补强80℃烘烤30分钟。

  建议工作环境:25°C，65%RH。

  裁切后的PI补强板应及时使用。如滞留周期超过1天，应对该补强密封保存。

  操作过程中必须注意FPC与补强材接合界面的清洁性及前处理。

  使用不同的压合系统必须注意压合条件的操作及使用的差异性。

  PI补强板被熟化烘烤后，应待夹具冷却 ，才松开夹具取出产品。

  压合完成后的PI补强板不易急速降温。如使用快压机,压合完成后的产品取出后,应放在玻璃纤维布等传热效果较慢的载体上；如使用传压机，应等产品冷却到室温。

十四．规格型号

品 名	型号	厚度	规格(Specifications)
白色有卤素FR4补强板
FR4补强板	GFR150	FR4(6mil)=150μm	W:250mm*L:305mm
FR4补强板	GFR200	FR4(8mil)=200μm	W:250mm*L:305mm
FR4补强板	GFR250	FR4(10mil)=250μm	W:250mm*L:305mm
FR4补强板	GFR300	FR4(12mil)=300μm	W:250mm*L:305mm
FR4补强板	GFR350	FR4(14mil)=350μm	W:250mm*L:305mm
FR4补强板	GFR400	FR4(16mil)=400μm	W:250mm*L:305mm
FR4补强板	GFR500	FR4(20mil)=500μm	W:250mm*L:, 305mm
FR4补强板	GFR600	FR4(24mil)=600μm	W:250mm*L:305mm
FR4补强板	GFR700	FR4(28mil)=700μm	W:250mm*L:305mm
FR4补强板	GFR750	FR4(30mil)=750μm	W:250mm*L:305mm
FR4补强板	GFR800	FR4(32mil)=800μm	W:250mm*L:305mm
FR4补强板	GFR1000	FR4(40mil)=1000μm	W:250mm*L:305mm
FR4补强板	GFR1200	FR4(48mil)=1200μm	W:250mm*L:305mm
FR4补强板	GFR1500	FR4(60mil)=1500μm	W:250mm*L:305mm
FR4补强板	GFR1600	FR4(64mil)=1600μm	W:250mm*L:305mm
FR4补强板	GFR2000	FR4(80mil)=2000μm	W:1020mm*L:1220mm
FR4补强板	GFR3000	FR4(120mil)=3000μm	W:1020mm*L:1220mm
黄色无卤素FR4补强板
FR4补强板	SAR150	FR4(6mil)=150μm	W:250mm*L:305mm
FR4补强板	SAR200	FR4(8mil)=200μm	W:250mm*L:305mm
FR4补强板	SAR250	FR4(10mil)=250μm	W:250mm*L:305mm
FR4补强板	SAR300	FR4(12mil)=300μm	W:250mm*L:305mm
FR4补强板	SAR350	FR4(14mil)=350μm	W:250mm*L:305mm
FR4补强板	SAR400	FR4(16mil)=400μm	W:250mm*L:305mm
FR4补强板	SAR500	FR4(20mil)=500μm	W:250mm*L:305mm
FR4补强板	SAR600	FR4(24mil)=600μm	W:250mm*L:305mm
FR4补强板	SAR700	FR4(28mil)=700μm	W:250mm*L:305mm
FR4补强板	SAR750	FR4(30mil)=750μm	W:250mm*L:305mm
FR4补强板	SAR800	FR4(32mil)=800μm	W:250mm*L:305mm
FR4补强板	SAR1000	FR4(40mil)=1000μm	W:250mm*L:305mm
FR4补强板	SAR1200	FR4(48mil)=1200μm	W:250mm*L:305mm
FR4补强板	SAR1500	FR4(60mil)=1500μm	W:250mm*L:305mm
FR4补强板	SAR1600	FR4(64mil)=1600μm	W:250mm*L:305mm
黑色有卤素FR4补强板
FR4补强板	GBR150	FR4(6mil)=150μm	W:250mm*L:305mm
FR4补强板	GBR200	FR4(8mil)=200μm	W:250mm*L:305mm
FR4补强板	GBR250	FR4(10mil)=250μm	W:250mm*L:305mm
FR4补强板	GBR300	FR4(12mil)=300μm	W:250mm*L:305mm
FR4补强板	GBR350	FR4(14mil)=350μm	W:250mm*L:305mm
FR4补强板	GBR400	FR4(16mil)=400μm	W:250mm*L:305mm
FR4补强板	GBR500	FR4(20mil)=500μm	W:250mm*L:305mm
FR4补强板	GBR600	FR4(24mil)=600μm	W:250mm*L:305mm
FR4补强板	GBR700	FR4(28mil)=700μm	W:250mm*L:305mm
FR4补强板	GBR750	FR4(30mil)=750μm	W:250mm*L:305mm
FR4补强板	GBR800	FR4(32mil)=800μm	W:250mm*L:305mm
FR4补强板	GBR1000	FR4(40mil)=1000μm	W:250mm*L:305mm
FR4补强板	GBR1200	FR4(48mil)=1200μm	W:250mm*L:305mm
FR4补强板	GBR1500	FR4(60mil)=1500μm	W:250mm*L:305mm
FR4补强板	GBR1600	FR4(64mil)=1600μm	W:250mm*L:305mm
