今天分享4X4X4 RGB LED光立方的DIY，它主要由Arduino Nano 、10mm 共阳极RGB LED灯、双面洞洞板制作而成。

1

所需器件

• 1个Arduino Nano开发板

• 64个10mm共阳极RGB LED

• 6个8位移位寄存器芯片TPIC6B595N

• 2个双面镀锡洞洞板8X12cm

• 6个0.1uf电解电容

• 48个100欧电阻

• 4个1K电阻

• 4个40Pin2.54mm排母

• 4个40Pin2.54mm排针

• 杜邦线若干

• 1块白色亚克力板

2

电路部分

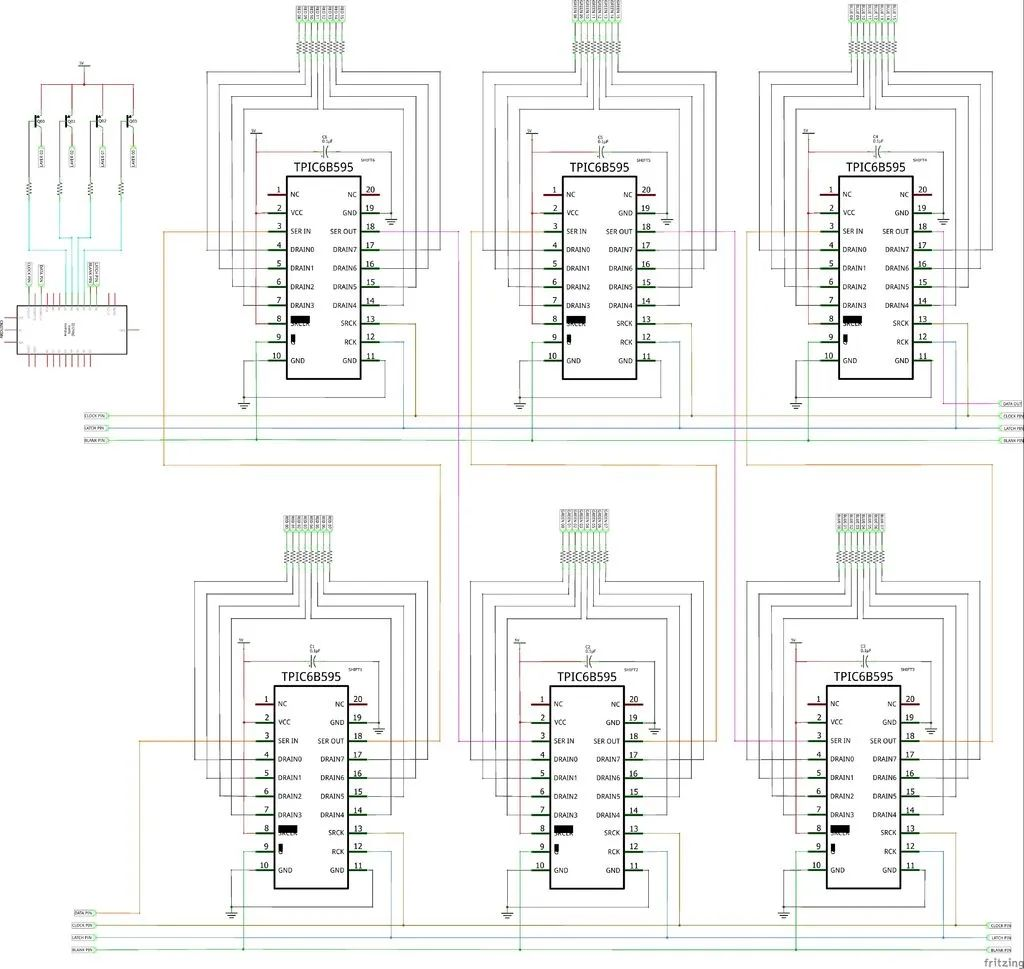

电路图

对于4x4x4 RGB LED光方体，我们有4层，每层有16个RGB LED。控制电路的工作原理如下：

• 4层由4个晶体管控制

• 16个RGB LED由6个TPIC6B595N控制。每个RGB LED灯具有3种颜色，因此每种颜色的16个LED由2个TPIC6B595N控制。

3

焊接LED

首先要制作一个带有16个孔，孔直径10mm的木板模具，在焊接LED前后都要使用电池对LED进行测试，保证每一个焊接完成的灯都能正常工作。

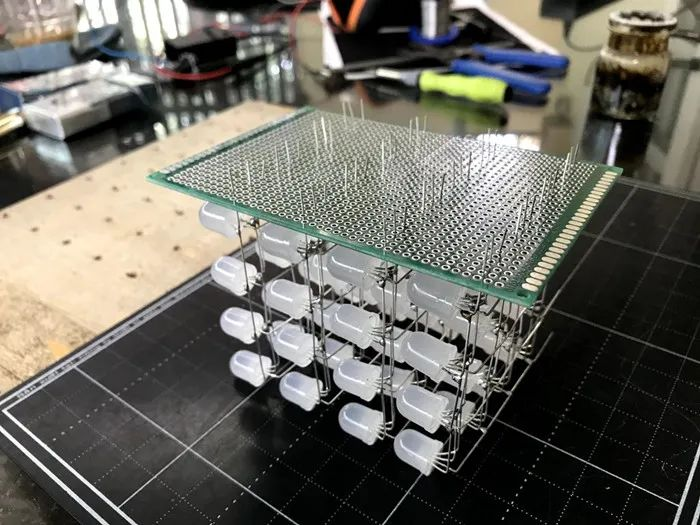

在焊接完4个平面的LED灯后，将他们排列组装到洞洞板。

对齐排列

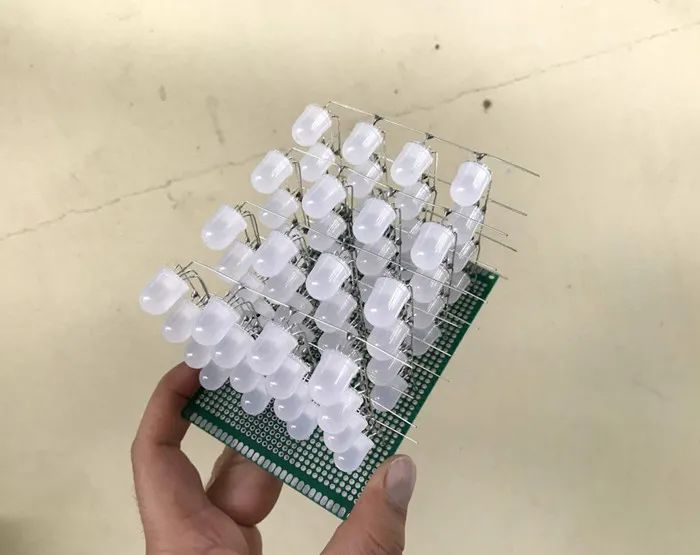

将他们排列整齐，焊接到洞洞板。

焊接到洞洞板

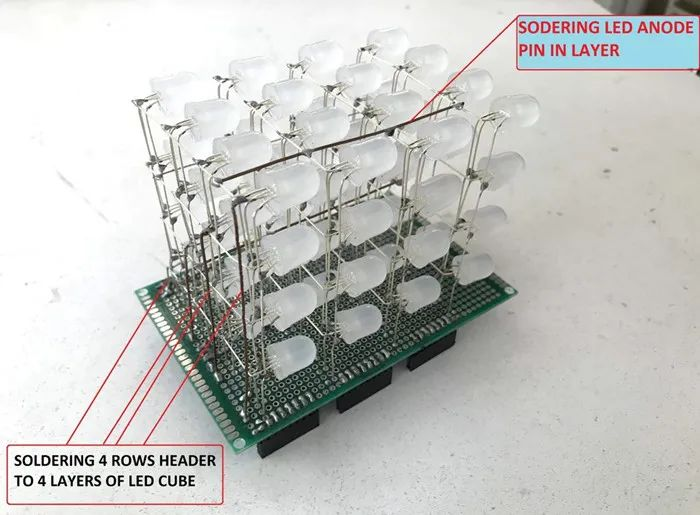

在光方体的顶部，将同一层的16个RGB LED公共极焊接在一起。我们总共有4层，它们连接到4个母排针。稍后，它们将通过此插头插入到控制板上。

公共极

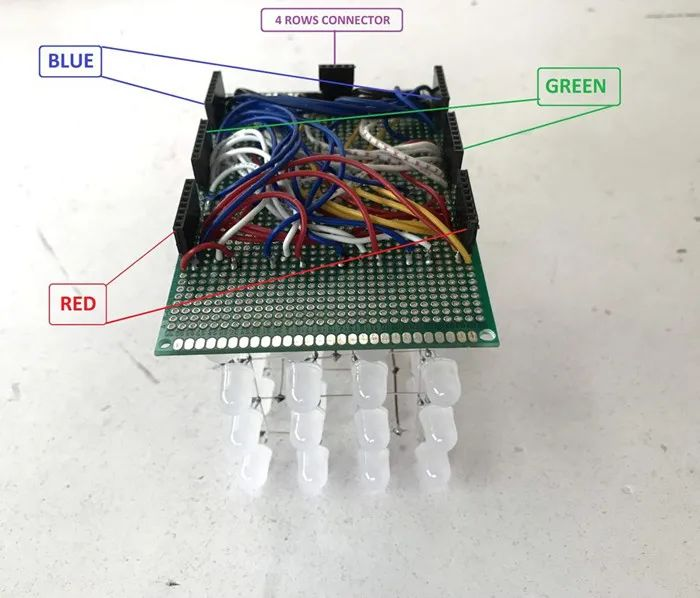

在光方体的底部，将LED引脚焊接到6组8Pin母排针上，并按以下颜色分组：红色，绿色和蓝色。由于每层都有16个RGB LED，因此我们需要使用2个 TPIC6B595N来控制每种颜色。

颜色分组

LED光方体显示部分完成了。

4

焊接控制板

使用另一块洞洞板，按照电路图焊接控制电路。请注意，为了使光方体和控制板完美地匹配在一起，首先，我们必须按照光方体的排母对准并焊接控制板上的所有排针。

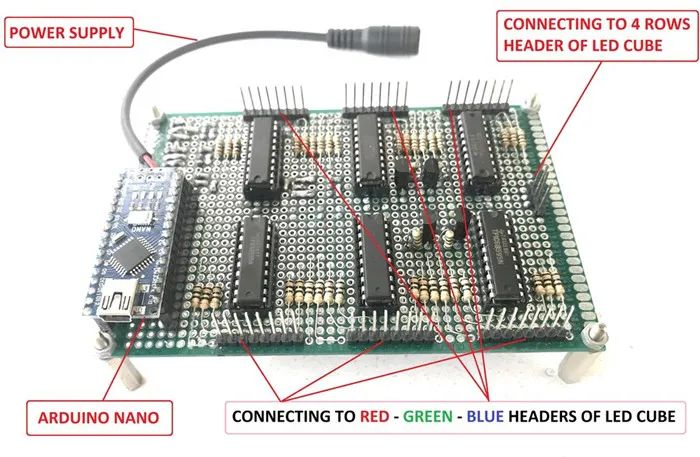

控制板分布

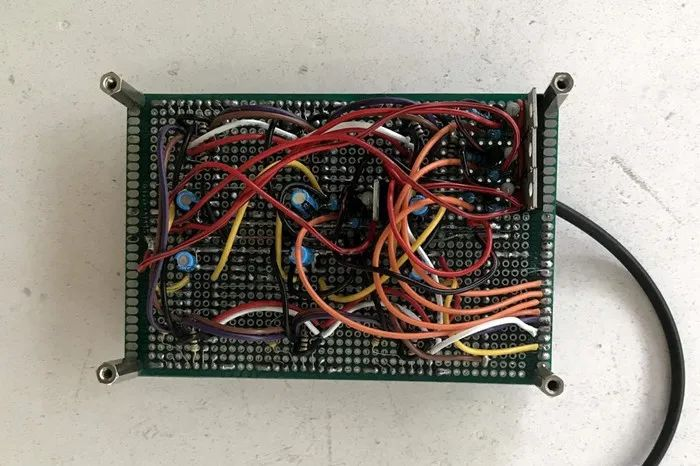

下图是控制板的底部。在底部焊接了所有电容器，可以看到使用了4个大功率晶体管以防小功率晶体管无法控制一层16个RGB LED。

控制板底部

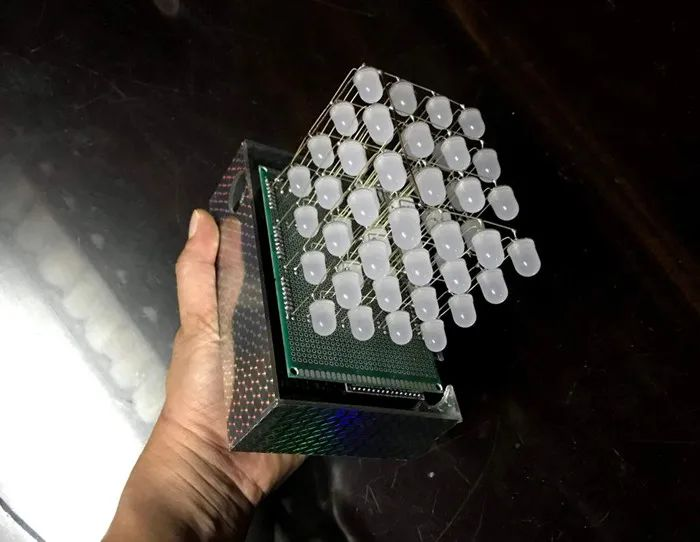

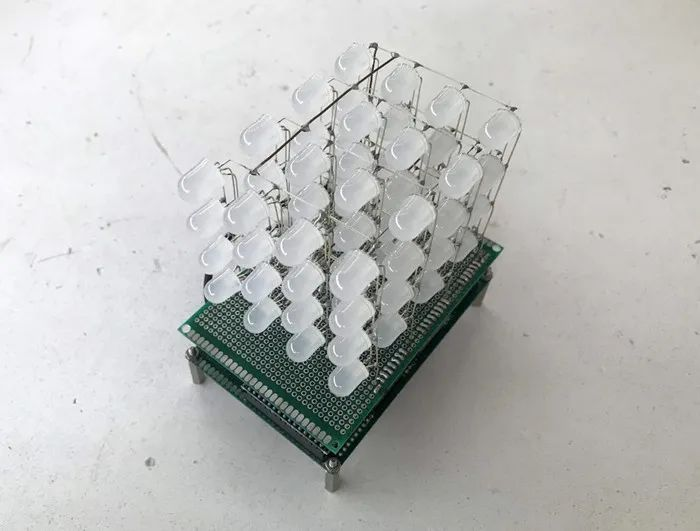

最后，我将LED立方体插入了控制板的顶部。一切都完美了！

焊接完成

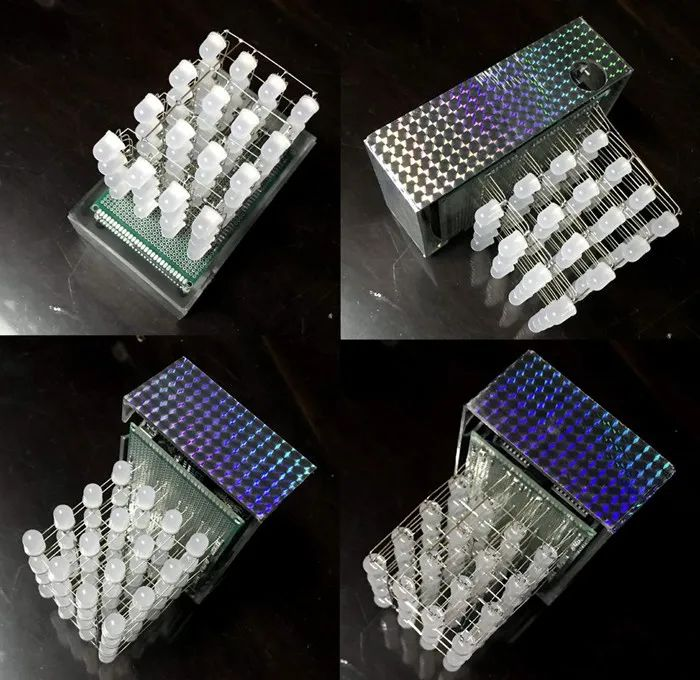

此外，使用亚克力板粘合了一个底座，用于放置洞洞板，以便将光立方多种方式摆放。

底座

摆放
