OrCAD Capture CIS 16.6 快速地编辑Part的引脚名称

操作系统：Windows 10 x64

工具1：OrCAD Capture CIS 16.6-S062 (v16-6-112FF)

工具2：Excel

参考1：http://www.360doc.com/content/13/0910/09/8729276_313431439.shtml

参考2：https://blog.csdn.net/sy_lixiang/article/details/17391395

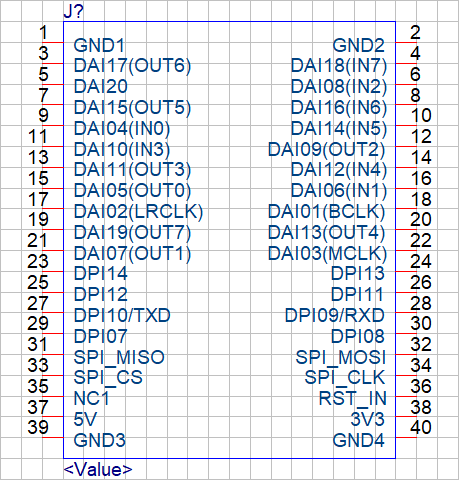

需要创建这样一个Part，如果采用手动输入，费时费力：



如何才能高效地编辑这些引脚名呢？

新建一个Part，并放置好引脚。

框选一侧的引脚，鼠标右击，选Edit Properties...：

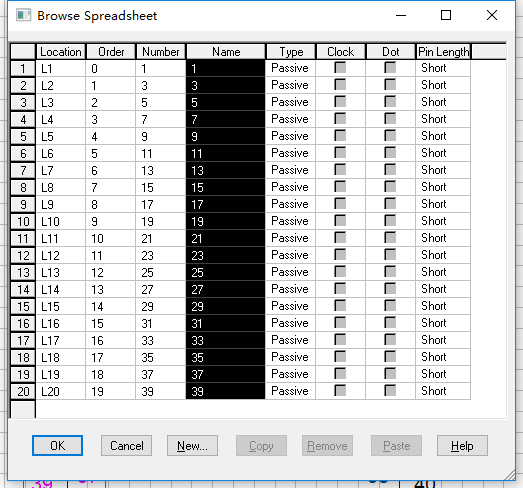

在Browse Spreadsheet窗口中，Name项就是需要修改的部分。

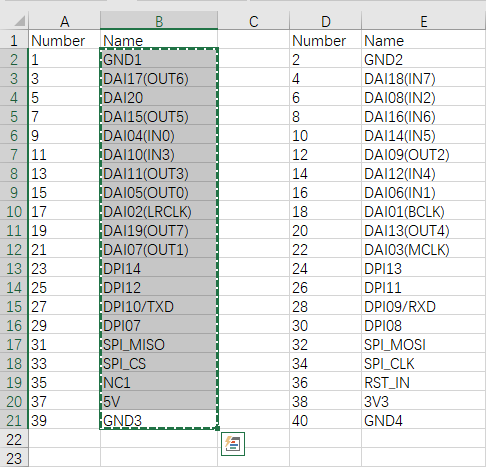

复制事先已在Excel中准备好相应的引脚:

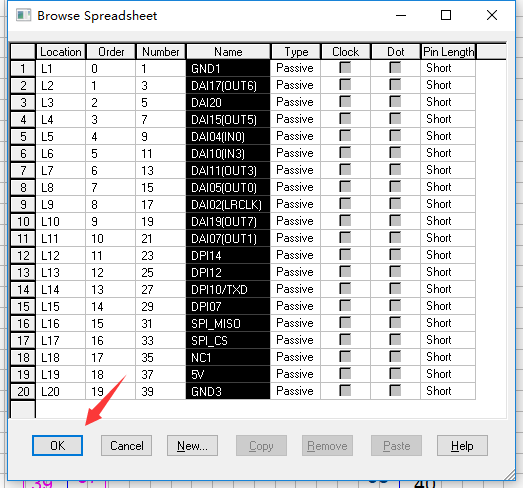

返回OrCAD Capture CIS，在Browse Spreadsheet窗口中，框选需要修改的引脚名称，按Shift + Insert即可粘贴刚刚复制的内容，完成之后点击OK:



重复以上步骤就可以修改另一侧的引脚名称。
