本文介绍了在Allegro软件中进行PCB设计时如何修改单位为mm以适应贴片生产，并详细阐述了如何调整坐标原点，以及如何导出贴片坐标的过程，包括选择显示原点、改变绘图原点和导出放置坐标等步骤。
《一》修改单位
大部分贴片板都采用mm做贴片单位，为了人家贴片生产方便，我们最好出贴片文件的时候选取mm为单位，所以我们先要把原来的PCB做一个备份，单独把copy出来的版本进行下面的操作
《二》修改原点
贴片坐标原点可以不修改跟PCB原点一致。因为到了贴片厂他们的机器也可以调整回来，这里
①【Steup】->【Design Parameter…】
②在Display选项里选择显示原点，然后点击OK退出该设置界面

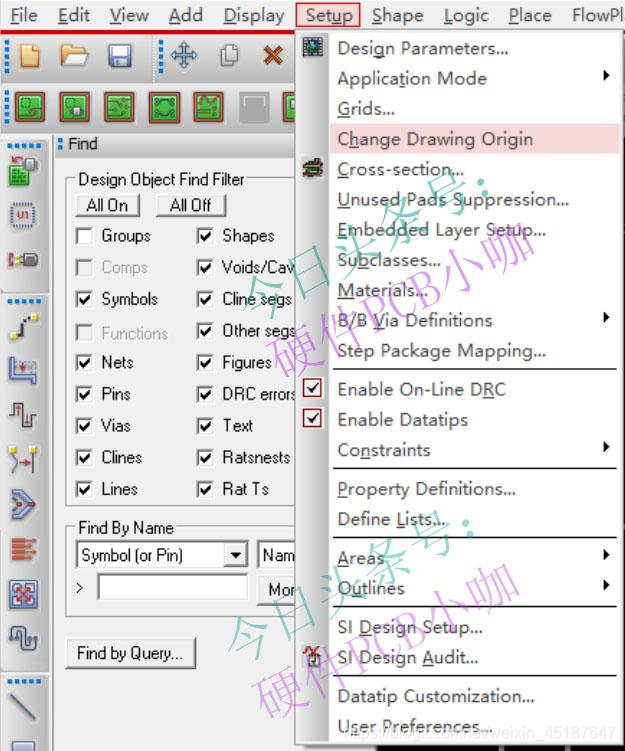

③【Steup】->【Change drawing origin】

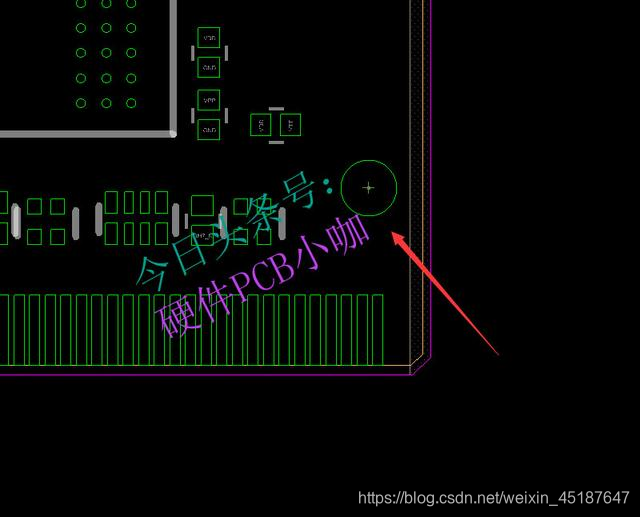

④选择右下角的一个定位孔或者Mark点
⑤修改后的原点如下：
《三》输出坐标

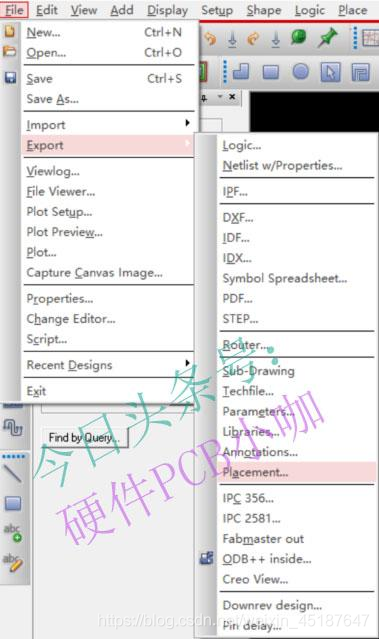

①点击【File】->【Export】->【Placement】
②填写名称，但是默认我们可以不改
③选择好路径好久点击Export即可
