硬件小白怎么快速看懂电路板-资深实践经验纯干货分享

最开始接触电子系统时我只会练习焊接,对看懂电路板非常渴望,但不得要领。
后来,在实验室,以及工作后,随着硬件设计和调试经验的不断积累,再结合身边的资深高手的指导,我逐渐理解电路板并开始识别其中的各种组件和线路关系,不得不说,有一个好师傅,真的可以一日千里,学得要快很多。其实,很多行业就是一层窗户纸,捅破了就很简单,但没人告诉你,靠自己你可能三五年都不一定能理解。
工作十多年后的现在,我可以随便拿到一张全新的电路板卡,然后有一天半天时间的梳理,就能勾勒出大概的电路系统关系,从而构造出原理图。需要说明的是,我不是专业的抄板小哥,纯粹是根据自己的经验,以及对硬件电路的理解。

作为硬件工程师,我将经验分享出来,以个人的一些学习经验并结合大量的案例,教硬件新手如何从零开始,帮助理解电路板的基本概念和组成部分,逐步学习识别和理解电路板上的组件、布局、以及工作原理。供新手朋友参考

一、 理解电路板的基础结构

电路板是电子设备中的核心组件,对于硬件新手来说,理解电路板上的各个部分及其功能是进入电子世界的第一步。印刷电路板(PCB),是电子组件的支撑平台,用于连接电子组件以形成所需的电路。电路板通常由一个绝缘材料制成,上面覆盖着铜或其他导电材料的图案。
电路板类型
单层板:仅有一层导电层,适合简单电路,如基础电子玩具。
双层板:上下两层导电层,通过过孔连接,常见于中等复杂度的设备。
多层板:4层或以上,用于计算机主板等复杂设备,层间通过绝缘材料隔离。

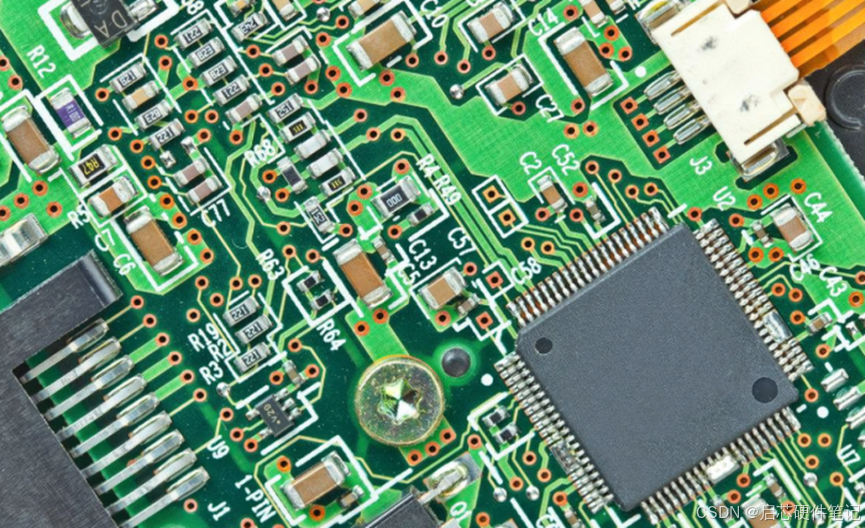

在这里插入图片描述

通过观察电路板边缘的层数标记(如“4L”表示4层)初步判断类型。
核心组成部分
**基材:**多为玻璃纤维(FR4),提供机械支撑和绝缘。
**导电层:**铜箔蚀刻成导线,用于信号传输和供电。
**阻焊层:**绿色或蓝色的保护层,防止短路和氧化。
**丝印层:**标注元件编号(如R1、C2)和极性标记。

新手任务:
用放大镜观察PCB,识别常见元件(如0805电阻、QFP封装芯片)。
对照IPC-7351标准,理解元件封装与焊盘的对应关系。

二、识别关键元件与功能

被动元件-不用供电,主要是阻容感
电阻:限流或分压,表面以色环或数字标注阻值(如“472”表示4.7kΩ)。
电容:存储电荷,电解电容有极性(标“-”或缺口),陶瓷电容无极性。
电感:线圈状,用于滤波或储能,常与电容组成LC电路。
主动元件-需要供电
二极管:单向导电,负极通常标有环或色带。
三极管:用于放大或开关电子信号。三个引脚(基极B、发射极E、集电极C),需通过型号手册确认极性。
集成电路(IC) :多引脚芯片,核心功能模块(如电源管理IC、微控制器)。

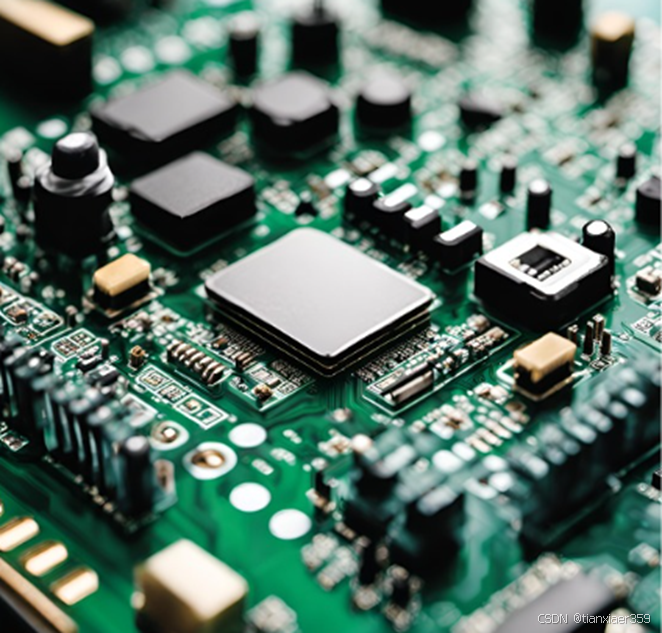

在这里插入图片描述

其他组件
连接器:如USB接口、HDMI接口排针,用于外部信号输入/输出。
测试点(TP) :圆形焊盘,供万用表或示波器测量关键信号。

三、 掌握电路图与原理分析

电路板的布局是设计者根据电路的功能和性能要求精心规划的。布局包括组件的放置和电路的走线。理解布局有助于新手了解电路的工作原理和信号流向。
电路板的结构,包括主板、组件、连线、焊盘、焊丝等。解释各部分的作用和相互连接方式。
电路板的布局设计原则,包括组件的摆放、连线的走向、地线和电源线的布局等。说明良好的布局设计对电路性能和稳定性的影响。
原理图与布局图对照
原理图展示逻辑连接,布局图显示实际元件位置。
新手可先从简单模块(如电源部分)入手,逐步扩展至复杂功能区域。
信号流向分析
以微控制器为中心,追踪其供电(VCC/GND)、时钟(晶振)、I/O引脚连接。
区分模拟信号(如传感器输入)与数字信号(如SPI通信线)的布线差异。
分模块拆解
将电路板划分为电源模块、控制模块、通信模块等,逐个分析。
例如:电源模块通常包含稳压IC(如LM7805)、滤波电容和电感。

具体的实践流程如下,基本能搞定99%的电路:
1、核心芯片识别与分析
首先需明确板卡的核心功能模块,重点梳理主控处理器(如ARM、DSP或MCU)、内存颗粒(DRAM/Flash)、桥接控制器(如USB转UART芯片)等关键器件。建议优先查阅芯片厂商提供的参考设计文档,此类资料通常包含已验证的外围电路拓扑结构。

2、芯片手册深度解读与外围设计
通过反复研读数据手册(Datasheet),明确芯片的电气特性、引脚定义及典型应用电路。重点关注以下参数:工作电压范围、驱动能力、接口时序要求等。例如部分芯片已集成晶振负载电容,可减少外部元件数量;而没有集成的,需外接30pF电容匹配晶振频率。外围电路设计需结合手册推荐的拓扑结构,如电源滤波、信号匹配电阻等。

3、时钟系统分层规划
时钟电路需区分主时钟与子模块时钟:
主时钟:通常选用高频有源晶振(如24MHz)或无源晶体(如8MHz),需按手册要求配置起振电路。
有些芯片强调需通过寄存器使能晶振电路,并设置PLL参考源(否则将没有时钟信号);
RTC时钟:采用32.768kHz晶振,注意电容匹配与抗干扰布局。
时钟监控:部分芯片内置停振检测,可自动切换至备用时钟源提升可靠性,对于高可靠性系统,至关重要。

4、电源架构设计与选型
电源类型判定:开关电源(含电感,高效率)用于大电流模块(如处理器核心供电);线性电源(无电感,低噪声)适合小功率模拟电路。例如有某款DSP系统采用TPS767D318芯片同时输出1.8V/3.3V,并分离模拟/数字地以抑制干扰。
系统级考量:需分析输入/输出功率需求、纹波容限、上电时序等。建议详细规划电源树(Power Tree),确保各模块供电时序匹配。
5、接口电路标准化实现
物理层设计:依据接口规范(如USB2.0、HDMI)设计ESD保护、阻抗匹配电路。例如,CP2102芯片可实现USB转UART桥接,但需按手册配置差分信号线。
信号完整性:高速接口(如网口)需考虑走线长度匹配与端接电阻,参考的布局规则避免直角走线。
6、模块化整合与验证
将上述模块通过总线(如数据/地址总线)互连,并添加必要的上拉/下拉电阻。建议从CPU出发追踪总线连接,分模块验证功能。最终通过BOM表整合元器件参数,确保封装兼容性。

典型电路积累
记忆常见拓扑结构:
▸ 开关电源:电感+MOS管+控制IC
▸ 运放电路:反馈网络配置
▸ 单片机最小系统:晶振+复位电路

实例练习:
模块划分口诀:
“电源供电、信号传输、控制逻辑、接口通信”
找一块简单开发板(如Arduino),标注出电源模块(LDO/DC-DC)、MCU核心区、传感器接口、通信接口(USB/UART)。

四、 使用工具辅助分析

在学习过程中,使用一些工具也会对你有所帮助。比如数字万用表可以用来测试电路板上的连通性和电阻值,示波器可以用来观察信号波形,放大镜可以帮助你更清楚地看到电路板上微小的组件和连接。
基础工具
放大镜或显微镜:丝印识别/焊点检查,观察微小元件标记和焊接质量。
万用表:
通断测试:通断测试/电压测量,确认导线连接是否正常。
电压测量:检查电源模块输出(如5V是否稳定)。
示波器:捕捉信号波形(如PWM输出是否畸变)。
进阶工具
热成像仪:发热元件定位,定位短路或过载元件(异常发热点)。
逻辑分析仪:解析数字信号协议(如I2C、UART)。
频谱仪等

实例练习:
用示波器抓取实际波形(如I2C的SCL/SDA信号)。

五、实践方法与经验积累

理论知识需要通过实践来巩固。多进行实际的电路设计和制作实验,通过动手实践来加深对电路板的理解和掌握。
新手可以通过以下方式进行实践:

拆解废旧电路板
选择老式家电(如收音机)的电路板,对比原理图与实际布局。
记录元件布局规律(如高频电路远离电源模块)。
使用电路模拟软件
目前,仿真工具越来越来,并且不可或缺,模拟电路的工作原理去理解,是非常重要,并且有效的步骤。
模块化焊接练习
从面包板搭建基础电路(如LED闪烁电路),再过渡到PCB焊接。
注意焊接温度(建议350°C以下),避免损坏元件。

故障排查案例
案例1:某系统设备不上电
步骤:检查保险丝→测量输入电压→测试稳压IC输出。
案例2 “MCU无法启动”——检查供电、时钟、复位三要素。
案例3:“通信异常”——查电平匹配、终端电阻、信号完整性。
解决方法:
对照原理图,用排除法分段测试(如断开外围模块,单独测核心功能)。

分阶段练习
Level 1:分析电源板(如手机充电器)
Level 2:理解单片机开发板(如STM32F4 Discovery)
Level 3:拆解复杂系统(如路由器主板)

六、学习资源与进阶建议

电子技术是不断发展的领域,持续学习新的知识和技术对于硬件新手来说非常重要。可以通过阅读书籍、参加在线课程、加入电子爱好者社区等方式来不断进步。
书籍与在线课程
必读规范:
IPC-2221(通用PCB设计标准)
JESD22(可靠性测试方法)
书籍延伸:
结合《高速数字电路设计》《信号完整性分析》深化理论。

《电子电路基础》(清华大学出版):涵盖经典电路分析与设计。
《硬件描述语言与PCB设计》:学习Altium Designer等工具。
关键口诀总结
“先模块,再细节”——先确定功能分区,再分析具体电路。
“电为血,地为骨”——优先理清供电和接地网络。
“信号走线看路径”——关注高速信号的回流路径和参考平面。
“工具不离手”——多用实测验证猜想,避免纸上谈兵。

结论

对于硬件新手而言,理解电路板是一项挑战,但通过逐步学习和实践,可以逐渐掌握这项技能。从基础组件识别到复杂电路分析,新手可逐步建立对电路板的系统性认知,从“认识元件”到“分析功能”,最终实现独立设计与调试,每一步都是成长的过程。
最重要的是,保持耐心,好奇心和持续学习,硬件新手一定能成为电子领域的专家。
根据我的方法,通过以上系统性训练,新手可在3-6个月内建立电路板分析能力。
