图解 C++ 中 std::string 的内存布局

问题

C++ 中的 std::string 类相比起 C 中的字符串，使用起来非常方便，编译器会根据字符串长短自动分配内存；不像 C 里，需要确定的知道字符串有多长，然后分配相应的堆或者栈空间。 但是 C++ 能做到这样，肯定是有人替你负重前行。本文接下来探究 C++ 中不同长度的字符串在内存中是如何存储的。

短字符串

测试输出

首先写下基本测试代码：

#include <iostream>
using namespace std;

int main(){
    long bottom = -1;
    string word = "dev";

    cout << "> Current string content: " << word << endl;
    cout << " &bottom: " << &bottom << endl;
    cout << "   &word: " << &word << endl;
    char &c1 = word[0];
    cout << "&word[0]: " << (void *)&c1 << endl;
    auto size = (char *)&bottom - (char *)&word;
    cout << " sizeof word: " << size << endl;
}

执行结果如下：

> Current string content: dev
 &bottom: 0x16eee7698
   &word: 0x16eee7680
&word[0]: 0x16eee7680
 sizeof word: 24

上述代码声明并初始化了两个变量：

• bottom：声明这个变量主要是为了获得其地址，作为基准地址就可以确认编译器给 word 对象分配的栈空间大小。因为接下来的 word 肯定是紧贴着它的内存空间的；
• word：一个 string 对象，也就是接下来我们主要研究的对象。初始值是字符串 "dev"。

接下来的代码中，我们做了这些事：

• 输出了这个字符串；
• 输出了 bottom 和 word 的地址，并根据地址计算出编译器给 word 预留出了 24 个字节的栈空间；
• 输出了字符串中第一个字符的地址，从目前的结果看，这个地址也就是 word 的起始地址。因此，目前可以判断，字符串就是存储在所分配的 24 个字节空间中的。

这样就引入了两个疑问：

• 总共 24 个字节，目前字符串内容是 "dev" 的话，只有4 个字节是被使用的，那么其他 20 个字节里有什么？
• 如果字符串超出了 24 个字节怎么办？

针对第一个问题，我们以字长为单位，输出这 24 个字节的全部内容；

long *ptr = (long *)&word;
cout << " 0. " << std::hex << *ptr << endl;
cout << " 1. " << std::hex << *(ptr + 1) << endl;
cout << " 2. " << std::hex << *(ptr + 2) << endl;

输出结果如下：

0. 766564
1. 0
2. 300000000000000

内存布局

先画个图，把目前已知的关于栈空间的内容分布画出来。

短字符串内存分布

上图中，一个格子代表一个字节；栈的增长方向（地址的降低方向）是向图片下方。

根据输出，关于 word 对象有如下需要关注的地方：

• 前 8 个字节内容是 0x766564，对照一下 ASCII 表，可以确认这就是字符串 "dev" ，其他的字节全部是 0；另外我们还能确认当前机器是小端字节序；
• 中间 8 个字节全部是 0；
• 最后 8 个字节是 0x0300000000000000，其中最高位字节 0x03，这个是什么？

一个巧合，当前存储的字符串长度刚好是 3，有没有可能这就是字符串的长度？很好验证，赋值字符串换一个不同长度的再执行上述代码，可以确认，这个字节中存储的就是字符串的长度。并且只有 24 个字节的空间，所以按照这样的存储方式，字符串最长只能是 22。

长字符串

测试输出

这是前面提出的两个问题之一：从目前的布局来看，只能存储最多 22 个字符（预留一个字节 \0 最为字符串终止，一个字节存储字符串长度）；那么问题来了，如果 word 的内容超过了 24 个字节，那内存是怎么样的？ 于是，我们重新把 word 赋值为一个长于 24 字节的字符串（此处是 25），看看结果如何。

cout << string(40, '-') << endl;
word = string(size + 1, 'C');
cout << "   &word: " << &word << endl;
char &c2 = word[0];
cout << "&word[0]: " << (void *)&c2 << endl;
cout << " 0. " << std::hex << *pword << endl;
cout << " 1. " << std::hex << *(pword + 1) << endl;
cout << " 2. " << std::hex << *(pword + 2) << endl;

执行结果如下：

----------------------------------------
   &word: 0x16eee7680
&word[0]: 0x600000730000
 0. 600000730000
 1. 19
 2. 8000000000000020

可以观察到：

• word 对象本身的地址没有变；
• word 对象中所存储字符串的第一个字符地址变了，C/C++ 规范要求字符串肯定是占据连续的空间，可以肯定整个字符串被移到了其他的地方；

内存布局

同样可以把此时的内存布局画出来：

长字符串内存分布

图中展示了一些即将要提到的细节。另外图中地址的相对大小令我有些疑惑，按我当前学习到的虚拟内存布局模型，堆的地址应该比栈更小才对，但是测试下来地址却如图中所示，莫非字符串不是分配在堆内存中？不过可以确定的是，string 对象的地址（&word）跟其包含的字符串是分开存储的。

观察此时 word 对象的 24 个字节的内容：

• 前 8 字节内容改了，而且刚好是的字符串第一个字符的地址，可以确认这里存储的是一个指针（char **），指向真正存储了字符串的空间。
• 中间 8 个字节 0x19（25）是什么呢？同样可以猜测并验证，这就是字符串的长度。
• 最后 8 个字节，0x8000000000000020，这个下面详述。

掩码

通过前面的代码测试，我们明确了字符串可能存储在栈，也可能存储在堆；这就带来了不确定性，那么编译器怎么进行区分呢？

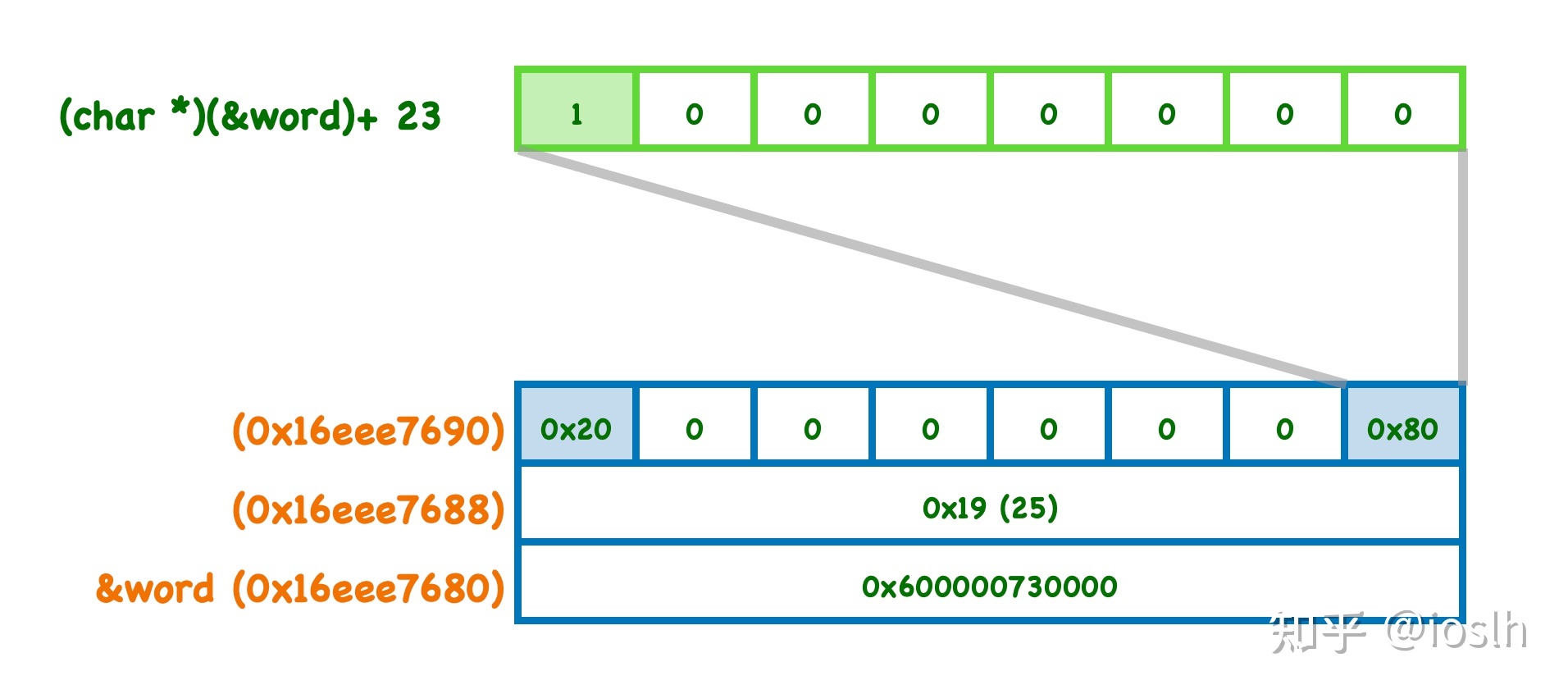

使用掩码确认字符串的真正位置

回想长字符串栈空间中最后 8 个字节 0x8000000000000020，其最高位字节0x80，最高比特位是 1；跟短字符串的情形不一样，这里肯定不再是字符串的长度了。短字符串情形下，这个字节存储的内容最大是 22，最高比特位是 0。

此时我们可以推测一下，编译器就是用这个 0x80 字节的最高位来区分：一个字符串到底是原地存储在 24 字节的栈中，还是存储在另外开辟的堆空间中。顺便可以关注一下，这个字节是在距离 &word 起始地址偏移 23 字节的位置，记住这个位置，等下会有用。

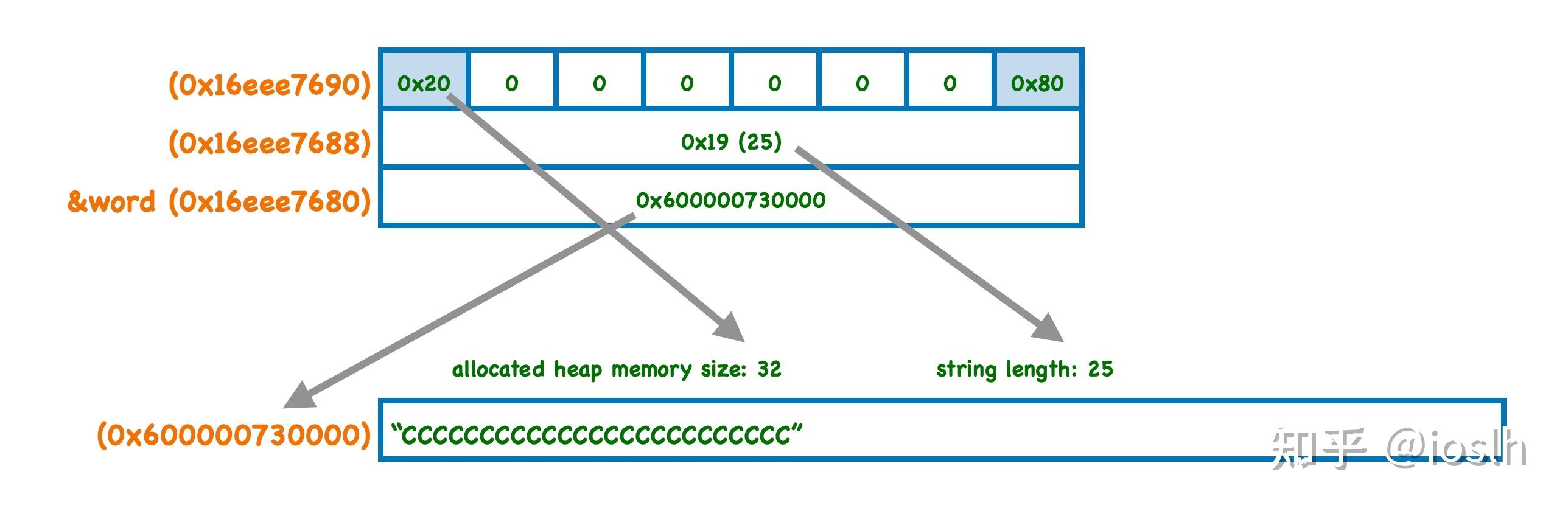

堆大小

还有个问题，0x8000000000000020 这里的最低位字节 0x20（32）是什么（前面图中已经剧透）？凭目前的代码及输出结果，还无法推测。我在这个 Stackoverflow 回答里看到了线索：

Two common implementations are storing 3 pointers (begin of the allocated region and data, end of data, end of allocated region) or a pointer (begin of allocated region and data) and two integers (number of characters in the string and number of allocated bytes).

当字符串长度超过 22 时，无法存储在栈空间中，需要在堆内动态分配内存存储字符串，而前述的 0x20，就是分配的堆大小。同样可以通过修改更长的字符串验证，当字符串长度增长时，分配的堆空间也会增长，而且因为对齐的限制，通常会超过字符串实际长度。

汇编验证

前面提到的 0x80 字节的作用只是猜测，接下来执行调试验证一下。要验证的问题很明确，当字符串既可能存储在函数栈，也可能存储在动态堆里时，编译器是如何确定到底在哪里的？

为此，我们写了个函数，如方法名所示，获取字符串中的第一个字符，要实现这个功能，汇编代码的执行肯定要涉及上述逻辑。接下来的调试只需要将断点设置在该函数即可：

char get_first_char(string *str) {
    return (*str)[0];
}

函数 get_first_char 的汇编代码如下：

0x100005bd8 <+0>:  sub    sp, sp, #0x20
0x100005bdc <+4>:  stp    x29, x30, [sp, #0x10]
0x100005be0 <+8>:  add    x29, sp, #0x10
0x100005be4 <+12>: str    x0, [sp, #0x8]
0x100005be8 <+16>: ldr    x0, [sp, #0x8]
0x100005bec <+20>: mov    x1, #0x0
0x100005bf0 <+24>: bl     0x100005b74               ; std::__1::basic_string<char, std::__1::char_traits<char>, std::__1::allocator<char> >::operator[](unsigned long)
0x100005bf4 <+28>: ldrsb  w0, [x0]
0x100005bf8 <+32>: ldp    x29, x30, [sp, #0x10]
0x100005bfc <+36>: add    sp, sp, #0x20
0x100005c00 <+40>: ret

ARM 格式的汇编代码不太熟，花了一个小时入门之后勉强看懂一点， bl 是函数调用指令，所以继续跟进调用这一行打断点。

0x100007708 <+24>: bl     0x100006908               ; std::__1::basic_string<char, std::__1::char_traits<char>, std::__1::allocator<char> >::__is_long() const
0x10000770c <+28>: tbz    w0, #0x0, 0x100007724     ; <+52>
0x100007710 <+32>: b      0x100007714               ; <+36>
0x100007714 <+36>: ldr    x0, [sp, #0x10]
0x100007718 <+40>: bl     0x100006960               ; std::__1::basic_string<char, std::__1::char_traits<char>, std::__1::allocator<char> >::__get_long_pointer()
0x10000771c <+44>: str    x0, [sp, #0x8]
0x100007720 <+48>: b      0x100007734               ; <+68>
0x100007724 <+52>: ldr    x0, [sp, #0x10]
0x100007728 <+56>: bl     0x1000069c0               ; std::__1::basic_string<char, std::__1::char_traits<char>, std::__1::allocator<char> >::__get_short_pointer()

经过若干次函数调用跳转后，在汇编代码的注释里发现了可能的线索；观察上方汇编代码的注释，第 1 行似乎是调用了一个名为 __is_long 的函数。而后面又分别有 __get_long_pointer 和 __get_short_pointer 的函数，从命名上，似乎符合我们前面的猜想： 即根据某个特定比特位，判断字符串指针应该从栈里取还是堆里取。那么继续跟进去这个 __is_long 函数。

0x100006908 <+0>:  sub    sp, sp, #0x20
0x10000690c <+4>:  stp    x29, x30, [sp, #0x10]
0x100006910 <+8>:  add    x29, sp, #0x10
0x100006914 <+12>: str    x0, [sp, #0x8]
0x100006918 <+16>: ldr    x0, [sp, #0x8]
0x10000691c <+20>: bl     0x100006a20               ; std::__1::__compressed_pair<std::__1::basic_string<char, std::__1::char_traits<char>, std::__1::allocator<char> >::__rep, std::__1::allocator<char> >::first() const
0x100006920 <+24>: ldrb   w8, [x0, #0x17]
0x100006924 <+28>: ands   x8, x8, #0x80
0x100006928 <+32>: cset   w8, ne
0x10000692c <+36>: and    w0, w8, #0x1
0x100006930 <+40>: ldp    x29, x30, [sp, #0x10]
0x100006934 <+44>: add    sp, sp, #0x20
0x100006938 <+48>: ret

看看 __is_long 部分的汇编代码，我感觉可以宣告破案了。上面汇编代码的第 7、8 两行，有一个熟悉的十六进制数字：0x17，也就是 23，这就是前面提到的 0x80 字节的偏移量。这两行的逻辑是：

• 取出 x1 寄存器中内存地址偏移 23（#0x17）个字节的字节，放到 x8 寄存器中；
• 将该值与 0x80 进行与运算并将结果返回；

代码验证

上面的汇编代码，其实大部分我都看不懂，主要是注释给了我提醒，那么实现 string 类的代码里，是不是应该有注释里提到的这些方法？ 跟随 IDE (我使用的是 CLion)的提示，点击进入 string 的类定义里：

typedef basic_string<char, char_traits<char>, allocator<char> > string;

继续进入 basic_string 的定义，可以找到如下的方法：

pointer __get_pointer() _NOEXCEPT
    {return __is_long() ? __get_long_pointer() : __get_short_pointer();}
_LIBCPP_INLINE_VISIBILITY
const_pointer __get_pointer() const _NOEXCEPT
    {return __is_long() ? __get_long_pointer() : __get_short_pointer();}

另外还定义了两个静态常量作为掩码。

#ifdef _LIBCPP_BIG_ENDIAN
    static const size_type __short_mask = 0x01;
    static const size_type __long_mask  = 0x1ul;
#else  // _LIBCPP_BIG_ENDIAN
    static const size_type __short_mask = 0x80;
    static const size_type __long_mask  = ~(size_type(~0) >> 1);
#endif // _LIBCPP_BIG_ENDIAN

这部分基本上印证了汇编代码中体现的逻辑。C++ Primer 我才看到第三章，所以 basic_string 中其他的代码我根本看不懂。代码部分就说到这里吧。

结论

到目前为止，可以得出 string 对象到底如何存储字符串的结论：

std::string 的内存分布

• 编译器会为每一个 string 对象分配 24 个字节的栈空间；
• 如果要存储的字符串长度（strlen 而非 sizeof）小于等于 22，则直接存储在函数栈中；最后一个字节（地址最高处）存储字符串的实际长度；
• 如果要存储的字符串长度超过 22，会另外分配堆内存空间存储字符串本身，栈内的 24 个字节空间另有他用：
  • 将字符串在堆中的地址存储在 24 个字节的前 8 个字节；
  • 中间 8 个字节存储字符串的长度；
  • 最后 8 个字节：地址最高的字节固定为 0x80，剩余字节存储分配的堆空间大小。

注意：以上的测试基于我当前使用的编译器，根据 StackOverflow 的一些回答，其他的编译器可能有不同的存储策略，本文暂不涉及。

文中涉及到的完整代码请参考 GitHub Gist。
