OSPF常见故障处理

一、清除OSPF故障计数

reset OSPF counters（表示用来将OSPF计数器清零）

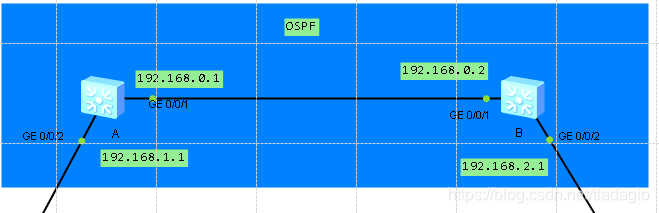

二、案例拓扑

1、接口down（查看启用OSPF各接口状态）

<Huawei>display  ospf error

     OSPF Process 1 with Router ID 1.1.1.1
         OSPF error statistics

General packet errors:
 0     : IP: received my own packet     0     : Bad packet
 0     : Bad version                    0     : Bad checksum
 0     : Bad area id                    0     : Drop on unnumbered interface
 0     : Bad virtual link               0     : Bad authentication type
 0     : Bad authentication key         0     : Packet too small
 0     : Packet size > ip length        0     : Transmit error
 1     : Interface down                 0     : Unknown neighbor
 0     : Bad net segment                0     : Extern option mismatch
 0     : Router id confusion

2、双方area区域不一致（相连的设备OSPF区域要一致）
[Huawei]display  ospf error

     OSPF Process 1 with Router ID 1.1.1.1
         OSPF error statistics

General packet errors:
 0     : IP: received my own packet     0     : Bad packet
 0     : Bad version                    0     : Bad checksum
 4     : Bad area id                    0     : Drop on unnumbered interface
 0     : Bad virtual link               0     : Bad authentication type
 0     : Bad authentication key         0     : Packet too small
 0     : Packet size > ip length        0     : Transmit error
 0     : Interface down                 0     : Unknown neighbor
 0     : Bad net segment                0     : Extern option mismatch
 0     : Router id confusion

 3、认证开启错误
 A设备开启了OSPF认证，B设备没有开启认证
 设备A:
 ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  authentication-mode simple cipher J"8a#i1FF(EBi%T]n/.IO9"#
  network 192.168.1.0 0.0.0.255
  network 192.168.0.0 0.0.0.255
  设备B：
  ospf 2 router-id 2.2.2.2
 area 0.0.0.0
  network 192.168.0.0 0.0.0.255
  network 192.168.2.0 0.0.0.255


 [Huawei]display  ospf error

     OSPF Process 1 with Router ID 1.1.1.1
         OSPF error statistics

General packet errors:
 0     : IP: received my own packet     3     : Bad packet
 0     : Bad version                    0     : Bad checksum
 0     : Bad area id                    0     : Drop on unnumbered interface
 0     : Bad virtual link               3     : Bad authentication type
 0     : Bad authentication key         0     : Packet too small
 0     : Packet size > ip length        0     : Transmit error
 0     : Interface down                 0     : Unknown neighbor
 0     : Bad net segment                0     : Extern option mismatch
 0     : Router id confusion

 4、密码认证错误
 A设备开启OSPF认证密码为：ABC，B设备开启认证密码为：ABCD
 设备A：
 ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  authentication-mode simple cipher J"8a#i1FF(EBi%T]n/.IO9"#
  network 192.168.1.0 0.0.0.255
  network 192.168.0.0 0.0.0.255
 设备B：
 ospf 2 router-id 2.2.2.2
 area 0.0.0.0
  authentication-mode simple cipher zs+H1Hqdc.EBi%T]n/.I[PR#
  network 192.168.0.0 0.0.0.255
  network 192.168.2.0 0.0.0.255

 <Huawei>display ospf error

     OSPF Process 1 with Router ID 1.1.1.1
         OSPF error statistics

General packet errors:
 0     : IP: received my own packet     14    : Bad packet
 0     : Bad version                    0     : Bad checksum
 0     : Bad area id                    0     : Drop on unnumbered interface
 0     : Bad virtual link               0     : Bad authentication type
 14    : Bad authentication key         0     : Packet too small
 0     : Packet size > ip length        0     : Transmit error
 0     : Interface down                 0     : Unknown neighbor
 0     : Bad net segment                0     : Extern option mismatch
 0     : Router id confusion
