接线盒式液压电磁阀接线方法

接线盒式液压电磁阀接线方法

液压机电磁阀的电源线有三根线:地线(GND),正极(火线)和负极(零线)。

如果是交流电,则无需考虑布线的正极和负极。如果是直流电,则需要注意正极和负极,并注意相同的电压。

接线盒式液压电磁阀又称集中接线,与插头式接线主要区别是可以将左右两端线圈的接线集中在一处连接,两端线圈可以共享一条负极(零线)导线,同时在布线上也可以同方向出线,较为紧凑与密闭。

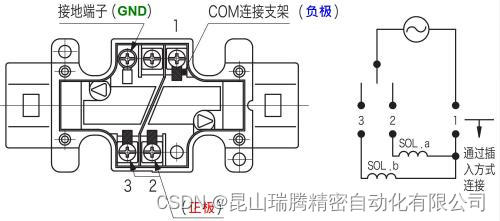

接线盒式液压电磁阀(双电磁线圈为例)接线图如下:

在双电磁铁液压电磁阀中,接线盒内配置公共导电片COM,可以将两组线圈共享一条负极(零线)导线,另一端接或电源正极(火线),同样可根据需要连接地线(GND)。

以上液压电磁阀接线图说明,液压电磁阀通常配备通电指示灯,在电源连通时对应的指示灯将点亮,便于确认液压电磁阀工作状态。需要注意AC交流插头或接线盒不能与DC直流插头或接线盒混用,否则将导致元件损坏。

关键词:东京计器电磁阀 TOKYOKEIKI电磁阀 TOKIMEC电磁阀 东机美电磁阀
