TLB及其工作原理

一、介绍

1.TLB的由来

TLB是地址转换后援缓冲器（Translation Lookaside Buffer）的简称，也可简称为“快表”。首先，MMU的作用是把虚拟地址转换为物理地址。虚拟地址和物理地址的映射关系存储在页表中，而页表又是分级的。64位系统一般都是3~5级，常见的配置是4级页表。在硬件上会有一个叫做页表基地址寄存器，MMU就是根据页表基地址寄存器一路查到PTE，最终找到物理地址(PTE页表中存储物理地址)。简单地说，TLB就是页表的Cache，属于MMU的一部分，其中存储了当前最可能被访问到的页表项，其内容是部分页表项的一个副本。处理器在取指或者执行访问memory指令的时候都需要进行地址翻译，即把虚拟地址翻译成物理地址。

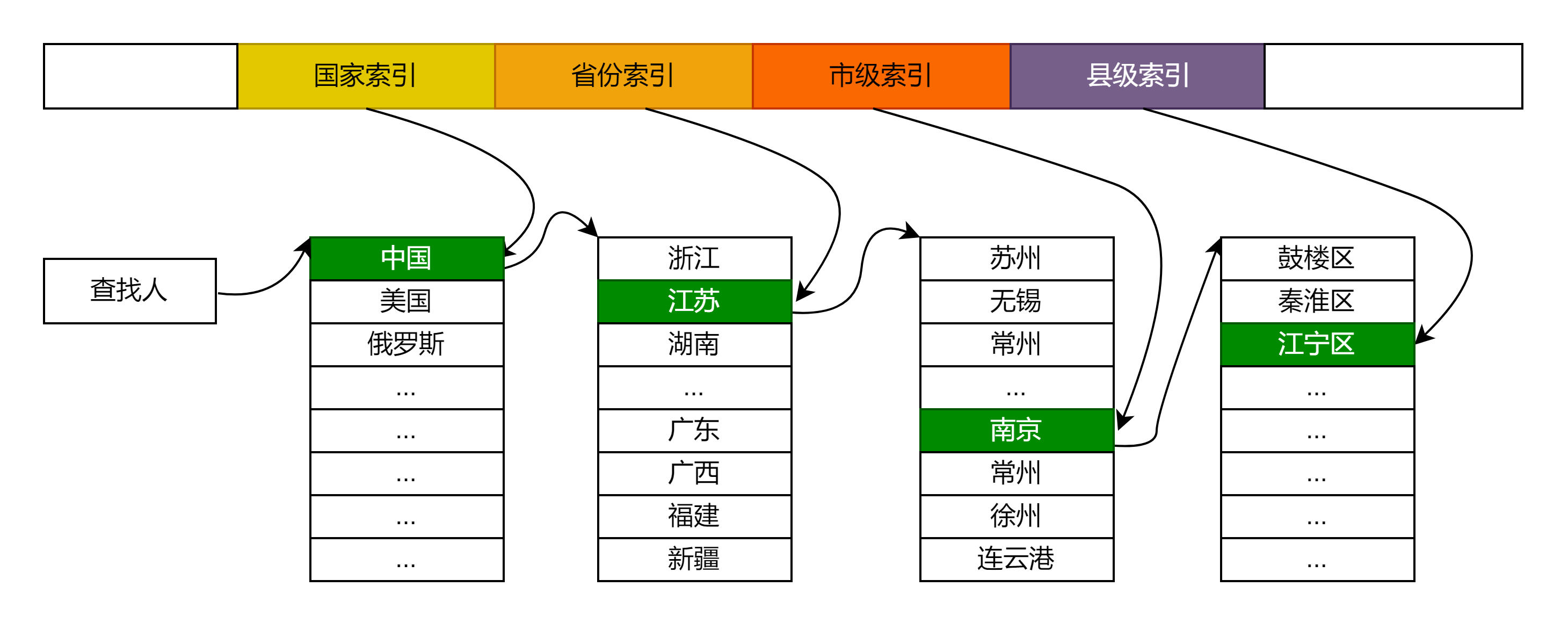

以上图为例，在你告诉我你的地址后，我想在地图上查询到地址在哪一样，为了找到对应的地址，先确定国家是中国，再确定省份是某个省，继续往下某个市，最后找到具体地址是一样的原理，一级一级找下去，可想而知这个过程非常繁琐。如果第一次查到的具体位置，并记下来具体的地址并建立索引。下次查找时，只需要索引就直接能够得到具体地址，而不需要一级一级查找。四级页表查找过程需要四次内存访问。延时可想而知，非常影响性能。

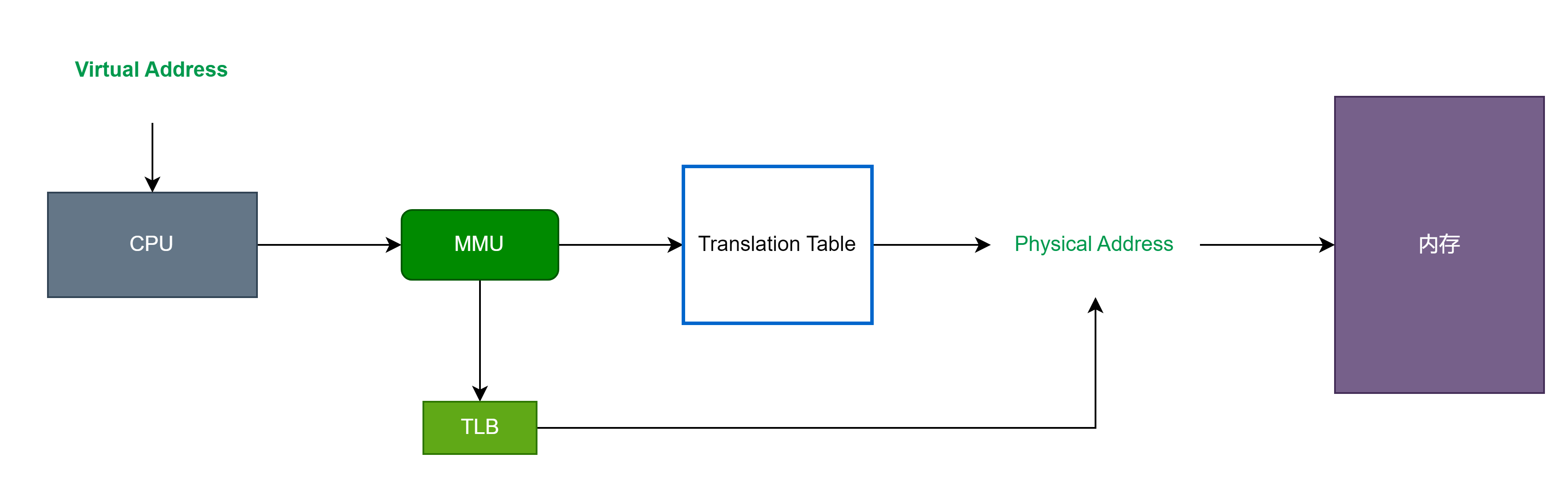

因为地址翻译是一个漫长的过程，需要遍历几个level的Translation table，从而产生严重的开销。为了提高性能，所以在MMU中增加一个TLB的单元，把地址翻译关系保存在这个高速缓存中，从而省略了对内存中页表的访问。如下图：

TLB存放了之前已经进行过地址转换的查询结果。这样，当同样的虚拟地址需要进行地址转换的时候，可以直接在 TLB 里面查询结果，而不需要多次访问内存来完成一次转换。

2.TLB的本质是什么

TLB其实就是一块高速缓存。数据cache缓存地址(虚拟地址或者物理地址)和数据。TLB缓存虚拟地址和其映射的物理地址。TLB根据虚拟地址查找cache，它没得选，只能根据虚拟地址查找。所以TLB是一个虚拟高速缓存。硬件存在TLB后，虚拟地址到物理地址的转换过程发生了变化。虚拟地址首先发往TLB确认是否命中cache，如果cache hit直接可以得到物理地址。否则，一级一级查找页表获取物理地址。并将虚拟地址和物理地址的映射关系缓存到TLB中。

3.TLB组成

在CPU里，一般设有如下4组TLB：

1）Instruction-TLB：缓存一般页表（4K字节页面）的指令页表缓存；

2）Data-TLB：缓存一般页表（4K字节页面）的数据页表缓存；

3）Instruction-TLB：缓存大尺寸页表（2M/4M字节页面）的指令页表缓存；

4）Data-TLB：缓存大尺寸页表（2M/4M字节页面）的数据页表缓存。

二、TLB实现原理

1.TLB中的映射方式

TLB中项的映射方式有三种：全关联方式、直接映射方式、分组关联方式，如下表所示

映射方式	原理	优点	缺点
全关联	TLB中的任意一个表项都可以用来缓存任何一个内存页的页表项。即一个虚拟页面对应的页表项可以存放在TLB的任何位置。	冲突概率最低，TLB的利用率最高	当TLB表项发生冲突时，替换策略较复杂，且每次访问TLB时都需要比较TLB中的所有表项，硬件实现较复杂
直接映射	TLB中的每一个表项都与一个固定的虚拟页面相对应。即一个虚拟页面只能映射到TLB中的一个固定位置。	硬件实现简单，每次访问TLB时只需要计算固定的地址并读取对应的表项	由于每个虚拟页面只能映射到TLB中的一个固定位置，因此TLB的冲突概率较高，可能导致TLB的利用率较低
分组关联	分组关联映射是全关联映射和直接映射的折中方案。它将TLB划分为多个组，每个组内的表项采用直接映射方式，而组间则采用全关联方式。	既降低了硬件实现的复杂度，又在一定程度上提高了TLB的利用率和降低了冲突概率	分组策略需要根据实际应用场景来选择合适的组大小和数量，这需要对系统的内存访问特性和TLB的大小进行充分的分析和评估

2.TLB的转换过程

TLB中的项由两部分组成：标识和数据。标识中存放的是虚地址的一部分，而数据部分中存放物理页号、存储保护信息以及其他一些辅助信息。虚地址与TLB中项的映射方式有三种：全关联方式、直接映射方式、分组关联方式。

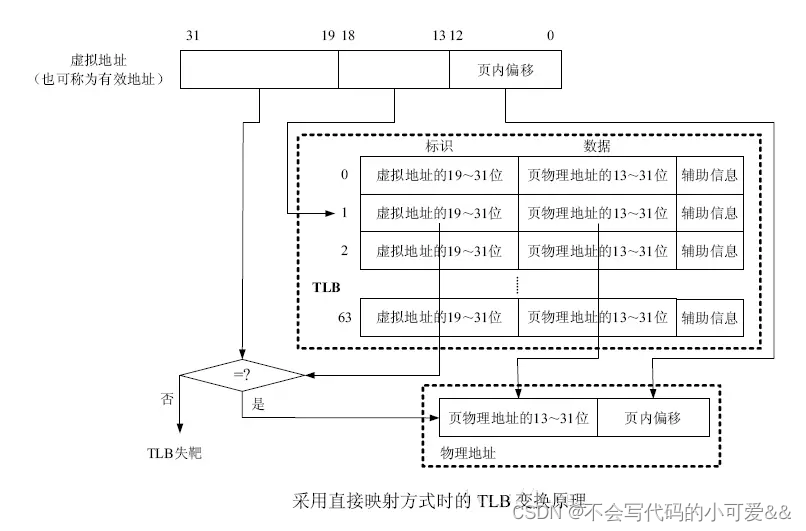

以直接映射方式是指每一个虚拟地址只能映射到TLB中唯一的一个表项。假设内存页大小是8KB，TLB中有64项，采用直接映射方式时的TLB变换原理如图下图所示：

因为页大小是8KB，所以虚拟地址的0-12bit作为页内地址偏移。

TLB表有64项，所以虚拟地址的13-18bit作为TLB表项的索引。

假如虚拟地址的13-18bit是1，那么就会查询TLB的第1项，从中取出标识，与虚拟地址的19-31位作比较，如果相等，表示TLB命中，反之，表示TLB失靶。TLB失靶时，可以由硬件将需要的页表项加载入TLB，也可由软件加载，具体取决于处理器设计。TLB命中时，此时翻译得到的物理地址就是TLB第1项中的标识（即物理地址13-31位）与虚拟地址0-12bit的结合。

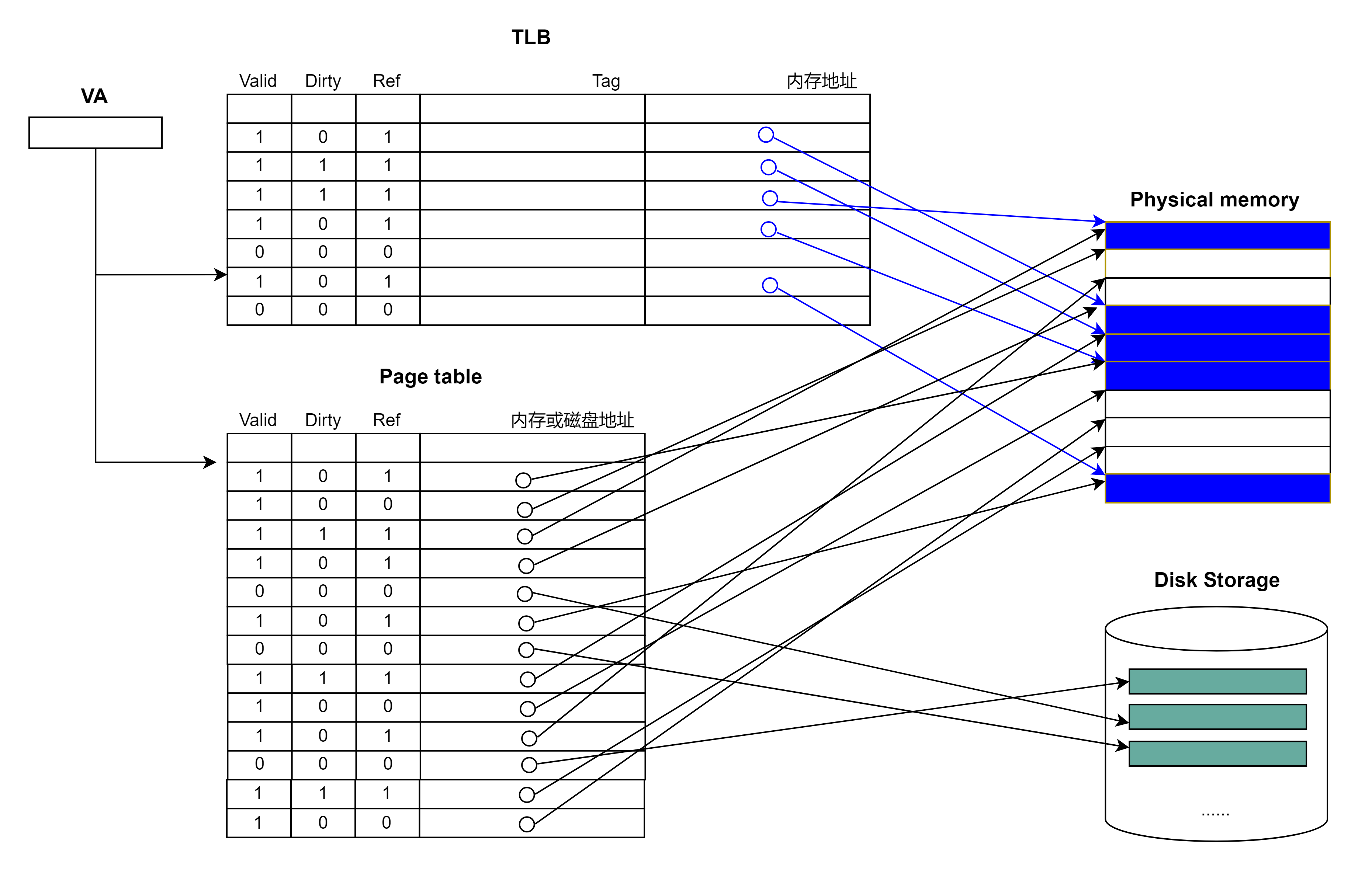

在地址翻译的过程中还会结合TLB项中的辅助信息进行判断。数据区的辅助信息包括有效位（Valid）、引用位（reference）和脏位（dirty），内容如下：

1. 有效位(Valid)：对于操作系统，所有的数据都不会加载进内存，当数据不在内存的时候，就需要到硬盘查找并加载到内存。当为1时，表示在内存上，为0时，该页不在内存，就需要到硬盘查找。
2. 引用位(reference):由于TLB中的项数是一定的，所以当有新的TLB项需要进来但是又满了的话，如果根据LRU算法，就将最近最少使用的项替换成新的项。故需要引用位。同时要注意的是，页表中也有引用位。
3. 脏位(dirty):当内存上的某个块需要被新的块替换时，它需要根据脏位判断这个块之前有没有被修改过，如果被修改过，先把这个块更新到硬盘再替换，否则就直接替换。

当CPU收到应用程序发来的虚拟地址后，首先去TLB中根据标志Tag寻找页表数据，假如TLB中正好存放所需的页表并且有效位是1，说明TLB命中了，那么直接就可以从TLB中获取该虚拟页号对应的物理页号。

假如有效位是0，说明该页不在内存中，这时候就发生缺页异常，CPU需要先去外存中将该页调入内存并将页表和TLB更新

假如在TLB中没有找到，就通过分页机制来实现虚拟地址到物理地址的查找。

如果TLB已经满了，那么还要设计替换算法来决定让哪一个TLB entry失效，从而加载新的页表项。

如果是TLB命中，那么引用位就会被置1，当TLB或页表满时，就会根据该引用位选择适合的替换位置

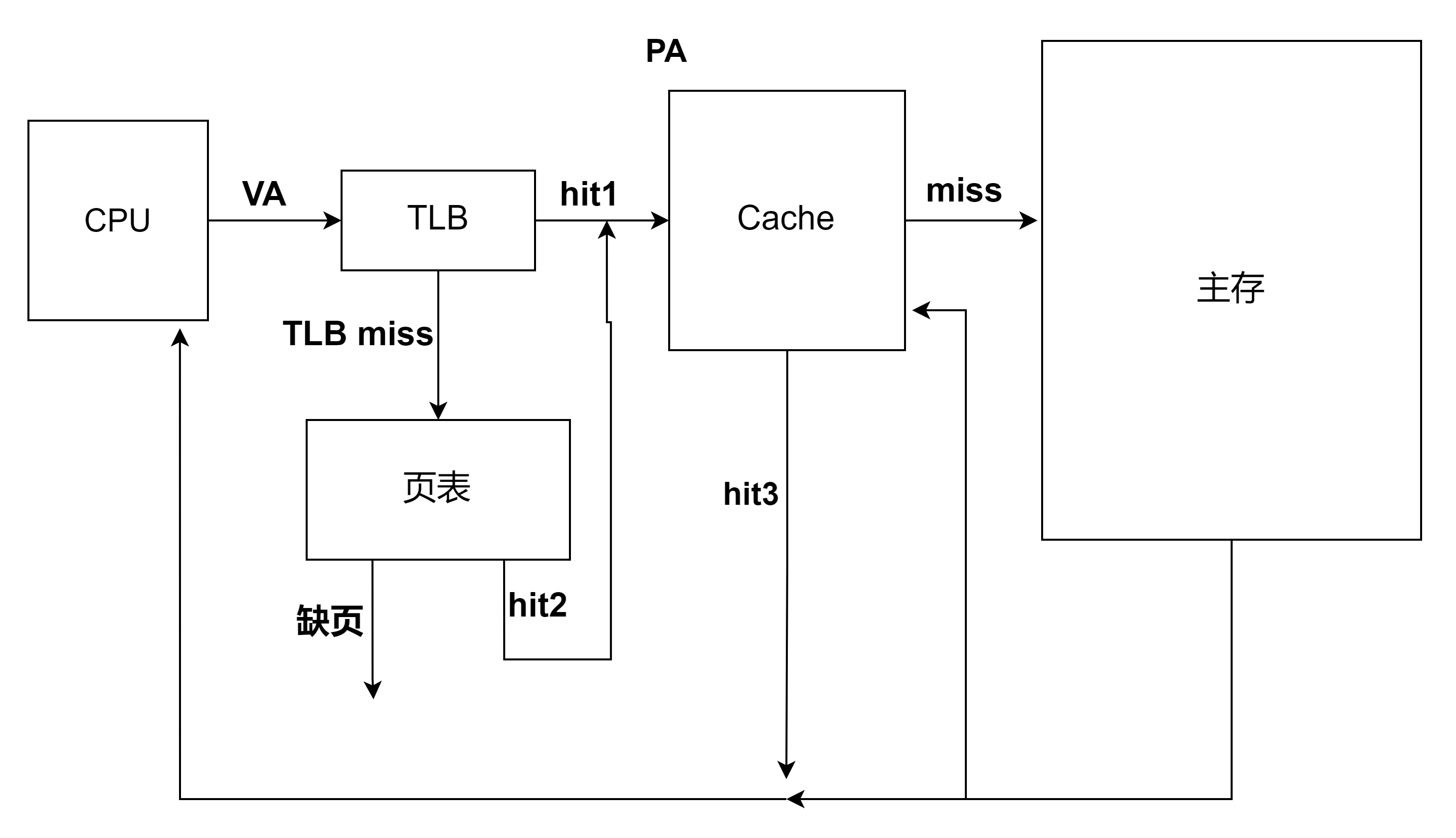

如果TLB命中且这个访存操作是个写操作，那么脏位就会被置1，表明该页被修改过，当该页要从内存中移除时会先执行将该页写会外存的操作，保证数据被正确修改。所以TLB设计的原理可以总结为下图所示：

当要通过一个虚拟地址访问一个物理地址内存时：

· 检查该页表是否在TLB中，如在则直接访问物理地址；

· 如果该页表不在TLB中，则发生TLB miss，去页表中查找，如果在页表中也没找到，就会发生缺页异常；如果找到了则继续访问物理地址；
