5G NR - 下行同步(DL Synchronization)学习笔记3 - SSB搜索过程

Big Picture：

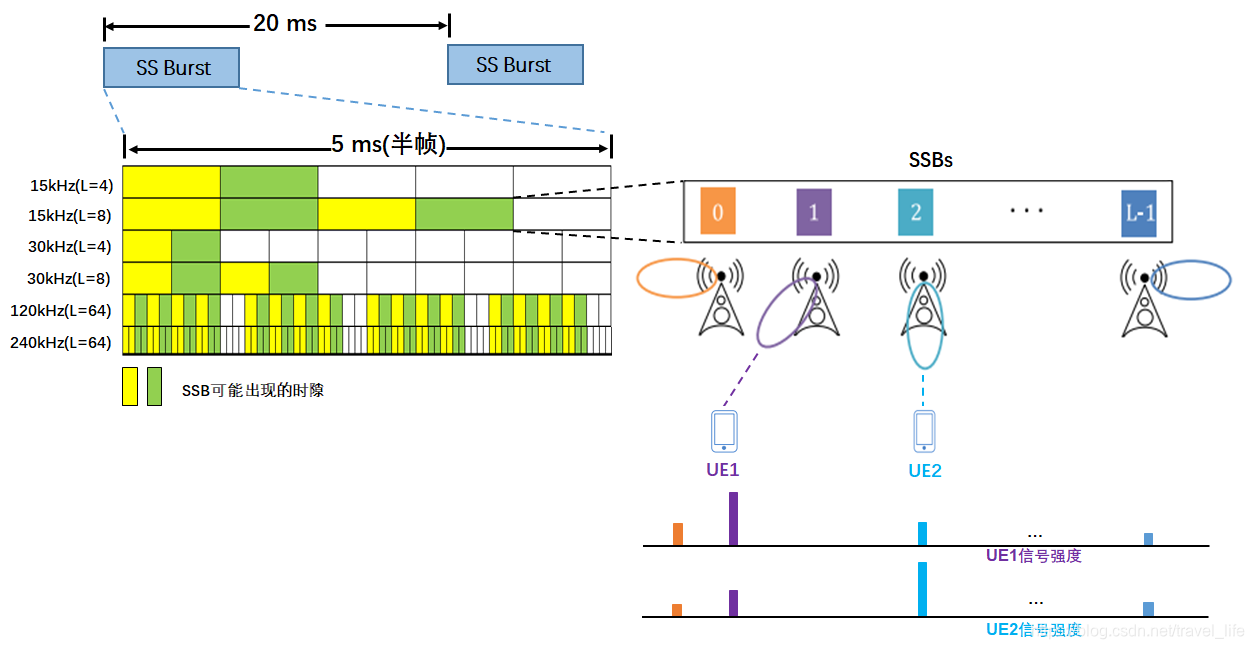

NR下行同步过程基于Beam扫描, gNodeB以SS Burst的方式周期性发送同步信号，每个SS Burst包含多个SSB，在每个半帧(5ms)内发送，每个SSB对应一个Beam, 以SSB Index标识, 详细过程如下：

1) 基站周期性地(默认20ms)发送包含多个SSB的SS Burst.(具体包含多少个由SC Spacing和所在频率范围(<3GHZ; >3GHZ in FR1; FR2))决定, 每个SSB对应要给SSB Index, 细节在38.213/4.1.

2) 每个SSB经由一个特定的beam在特定方向发射.

3) 基站周围的UE周期性地测量每个检测到的SSB的信号(周期同SS Burst发送周期)。

4) 根据测量结果，UE选择信号最好的SSB Index.

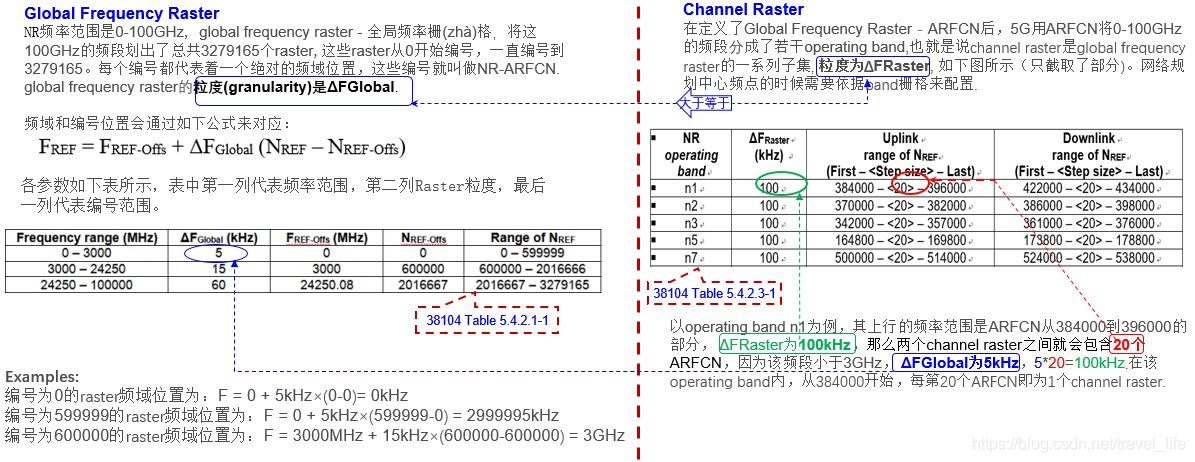

Global Frequency Raster和Channel Raster：

NR的带宽远大于LTE，因此下行同步搜索采用了比LTE channel Raster(100khz)更宽的Synchronization Raster来搜索，以降低搜索复杂度和减少搜索时间，要弄清Synchronization Raster, 首先要搞懂Global Frequency Raster和Channel Raster.

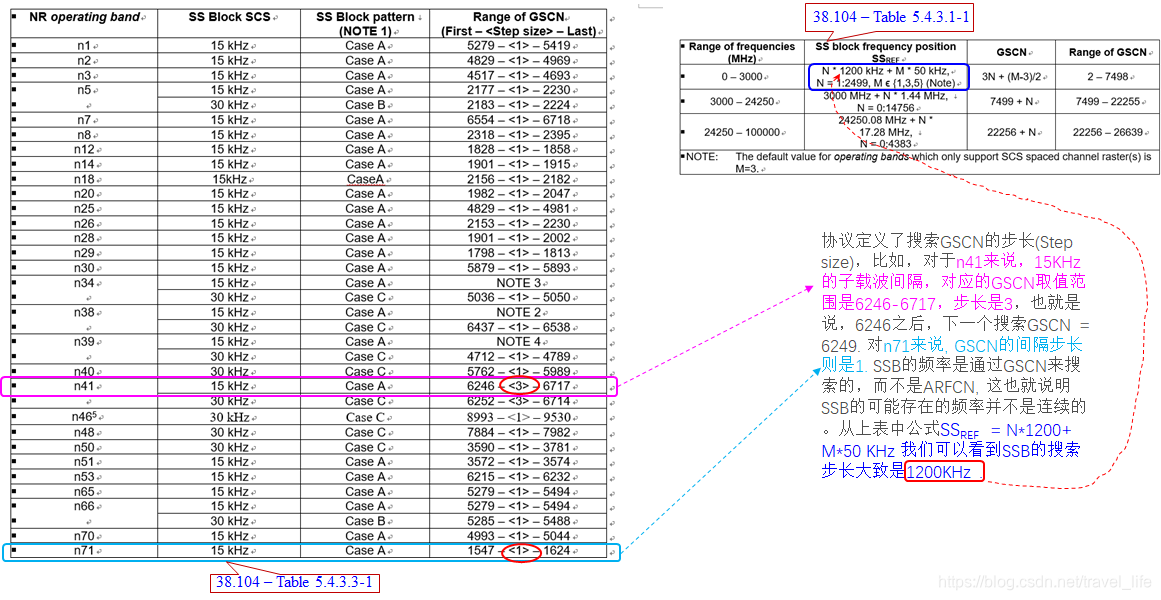

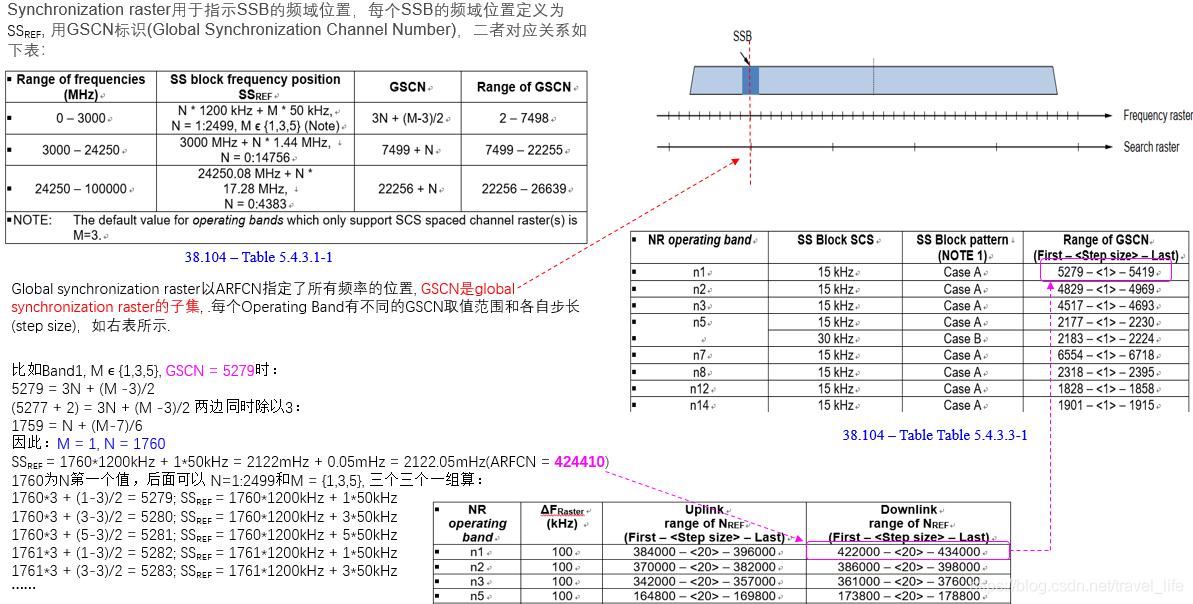

Synchronization Raster：



确定SSB频域位置:

---
