5G下行信号的同步技术(SSB、PSS、SSS、5G小区搜索)

SS/PBCH块结构

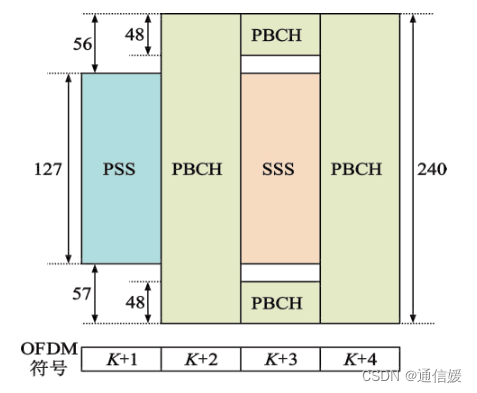

SS/PBCH块（SSB）由PSS、SSS、PBCH以及解调参考信号DM-RS（包含在PBCH中）构成，具体结构如图所示。时域上，SS/PBCH块由4个OFDM符号组成；频域上，SS/PBCH块由240个连续子载波构成。

主同步信号 PSS

PSS使用长度为127的BPSK调制的m序列，PSS仅与小区组内ID $N_{ID}^{(2)}$有关，有较好的自相关特性和互相关特性。

辅同步信号 SSS

SSS使用长度为127的BPSK调制的Gold码序列，SSS不仅与小区组内ID$N_{ID}^{(2)}$有关，还和小区组ID$N_{ID}^{(1)}$有关。同样具有较好的自相关和互相关特性。

5G小区搜索与同步

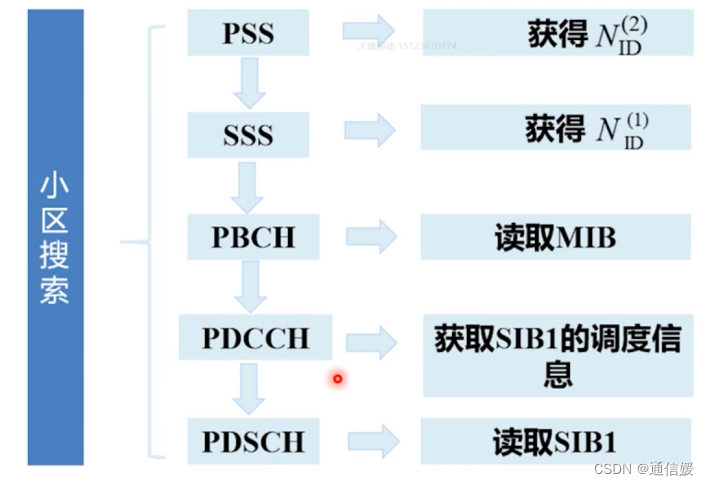

5G小区搜索流程图如图所示：

先进行PSS检测的原因

• PSS只与$N_{ID}^{(2)}$有关，而SSS不仅与$N_{ID}^{(2)}$有关，还和$N_{ID}^{(1)}$有关，因此要先进行PSS检测。
• PSS关联的$N_{ID}^{(2)}$只有3个，而SSS关联了336个$N_{ID}^{(1)}$， 显然处理PSS更容易，减少小区搜索时间

同步流程具体如下：

• 粗时间同步：由于多径效应，不能准确定位，只能同步定位到循环前缀中。
• $N_{ID}^{(2)}$检测：这一步骤需要对 PSS进行检测。
• 频偏估计 。
• 精时间同步：定位到循环前缀中没有ISI的位置。
• $N_{ID}^{(1)}$检测：这一步骤需要对 SSS进行检测。

粗时间同步

下行粗定时同步使用PSS信号在时域进行检测（如果在频域内对PSS进行检测，需要额外的FFT运算，增加了算法的复杂度。）

基于PSS的互相关算法

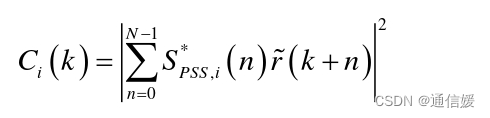

对接收到的时域信号降采样得到接收端PSS离散时域信号$\tilde{r}(k)$，将它与本地PSS信号进行滑动相关运算。i=0,1,2对应$N_{ID}^{(2)}$。

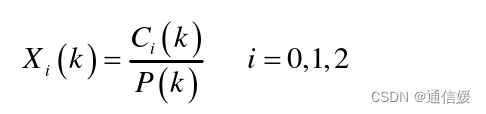

为了克服OFDM系统高峰均比问题，计算相关窗内的信号总能量$P(k)$，将相关运算结果$C_i(k)$除以$P(k)$，得到$N_{ID}^{(2)}$对应的三个相关值$X_i(k)$


取三个相关值的最大值，即可获得PSS粗同步位置和小区组内 ID$N_{ID}^{(2)}$。

频偏估计

频偏产生原因：

• 接收机和发射机晶振不同步
• 多普勒频移

5G系统频偏估计算法：

• 基于训练序列的辅助算法。训练序列主要包括添加的额外的数据、导频、同步信号等。
• 基于盲估计的算法。不需要先验信息进行估计，即不需要其它数据的辅助，资源开销低。但为了取得较好的估计性能，需要大量数据，算法复杂度高，估计耗时长。

精时间同步

5G下行粗时间同步阶段过后，粗定时位置位于循环前缀内。最佳的定时点需要定位到CP中没有ISI的位置区域。采用PSS序列通过滑动相关完成精时间同步，与粗同步类似，但此时$\tilde{r}(k)$表示经过频偏补偿后的接收时域PSS信号。

SSS检测

通过遍历有336种$N_{ID}^{(1)}$产生的本地SSS序列，与接收到的SSS序列进行互相关运算，出现最大相关峰值的本地SSS序列对应的$N_{ID}^{(1)}$即为小区组ID。具体公式类似PSS检测过程，此处不再赘述。
