python如何使用cartopy库来创建一个地图底图并绘制采样点位图

tudoubz

已于 2024-04-28 10:54:17 修改

阅读量1.6k

点赞数 49

文章标签： python

于 2024-04-27 11:41:25 首次发布

本文链接：https://blog.csdn.net/tudoubz/article/details/138244520

版权

本文介绍了如何利用Python的cartopy库加载shp文件，绘制徐州市地图，添加经纬度网格线，以及如何通过散点图展示采样点的PM10数值，使用颜色映射来表示点的大小。

摘要由CSDN通过智能技术生成

cartopy库来创建地图底图

shp文件

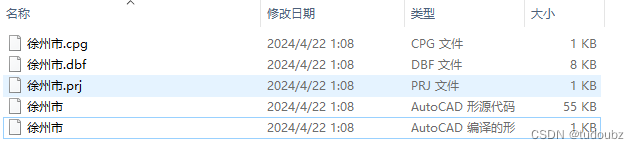

下载好绘制地区的shp文件数据

地图绘制代码

引入所需要的库

import matplotlib as mpl
import matplotlib.pyplot as plt
import cartopy.crs as ccrs
import cartopy.io.shapereader as shpreader
from cartopy.mpl.gridliner import LONGITUDE_FORMATTER, LATITUDE_FORMATTER

路径设置

extents设置合适和经纬度范围
filepath为shp文件路径

extents = [116, 119, 33, 36]
filepath = 'D:\\地图shp\\徐州市\徐州市.shp'

文件读入与地图绘制

ax.add_geometries中：

lw可设置线宽；
fc设置地图面的颜色

crs = ccrs.PlateCarree()
fig = plt.figure(figsize=[8,10])
ax = fig.add_subplot(111, projection=crs)
ax.set_extent(extents, crs)
reader = shpreader.Reader(filepath)
geoms = reader.geometries()
ax.add_geometries(geoms, crs, lw=1, fc='none')
plt.show()

代码执行结果

经纬度添加

ax.gridlines()添加经纬度

draw_labels设置标签是否显示
通过ax.gridlines设置经纬度,0.5为经纬度间隔
linestyle设置网格线类型，linestyle='--'为虚线
linewidth设置网格线宽度，linewidth=0即不添加网格线

gl = ax.gridlines(draw_labels=True,
                   xlocs=np.arange(extents[0], extents[1], 0.5),  # 经度位置，包含边界值
                   ylocs=np.arange(extents[2], extents[3], 0.5),
                   xformatter=LONGITUDE_FORMATTER,
                   yformatter=LATITUDE_FORMATTER,
                    linestyle='--',
                   linewidth=1)

代码执行结果

绘制采样散点图

数据准备(杜撰)

lon,lat为点位的经纬度
values为每个点位所代表的数据大小

lon=[117.14509,118,117.8,116.8,117.5,117.8]
lat=[34.214571,34.5,34,34.6,34.3,34.3]
values=[75,60,50,30,20,35]

绘制散点图

在地图上绘制所需要的散点图和坐标系中类似用ax.scatter即可，横纵坐标即为点位的经纬度
transform=ccrs.PlateCarree()参数来确保散点的坐标被正确转换到地图的坐标参考系统

ax.scatter(lon, lat, transform=ccrs.PlateCarree(),s =150,alpha=0.5,edgecolors='black')

代码执行结果

颜色映射大小

此外我们可以用颜色来映射值values的大小

ax.scatter()中

c参数用于设置每个点的颜色，点的颜色根据values数组中的值进行映射。
s设置点的大小，这里用values的倍数表示点的大小
cmap参数指定颜色映射，颜色选择可见下面文章，其中'RdYlGn_r' 是 'RdYlGn' 颜色映射的反转版本

plt.colorbar()用于创建一个色条

location设置色调位置
pad设置色条距离子图的间距
shrink用于缩小色条的大小
aspect设置色条的宽度与其高度的比例

cbar.set_label()设置色条标题

scatter=ax.scatter(lon, lat,
                    transform=ccrs.PlateCarree(),
                    s =120,
                    alpha=0.7,
                    edgecolors='black',
                    c=values,
                    cmap='RdYlGn_r')
cbar = plt.colorbar(scatter, ax=ax, location='right',pad=0.1,
                     shrink=0.5, aspect=15)
cbar.set_label('PM10')
ax.set_title('徐州市监测点位PM10分布', fontsize=12)
