如何判断示波器输入信号超限

首先给出一款示波器：汉泰6082BE，这款示波器新购了一对探针，接入后发现超量程。然后才想要明确量程的问题。各类测试仪器损坏，最大的可能性，就是输入信号超限。我需要测量的是380V三相相间电压。

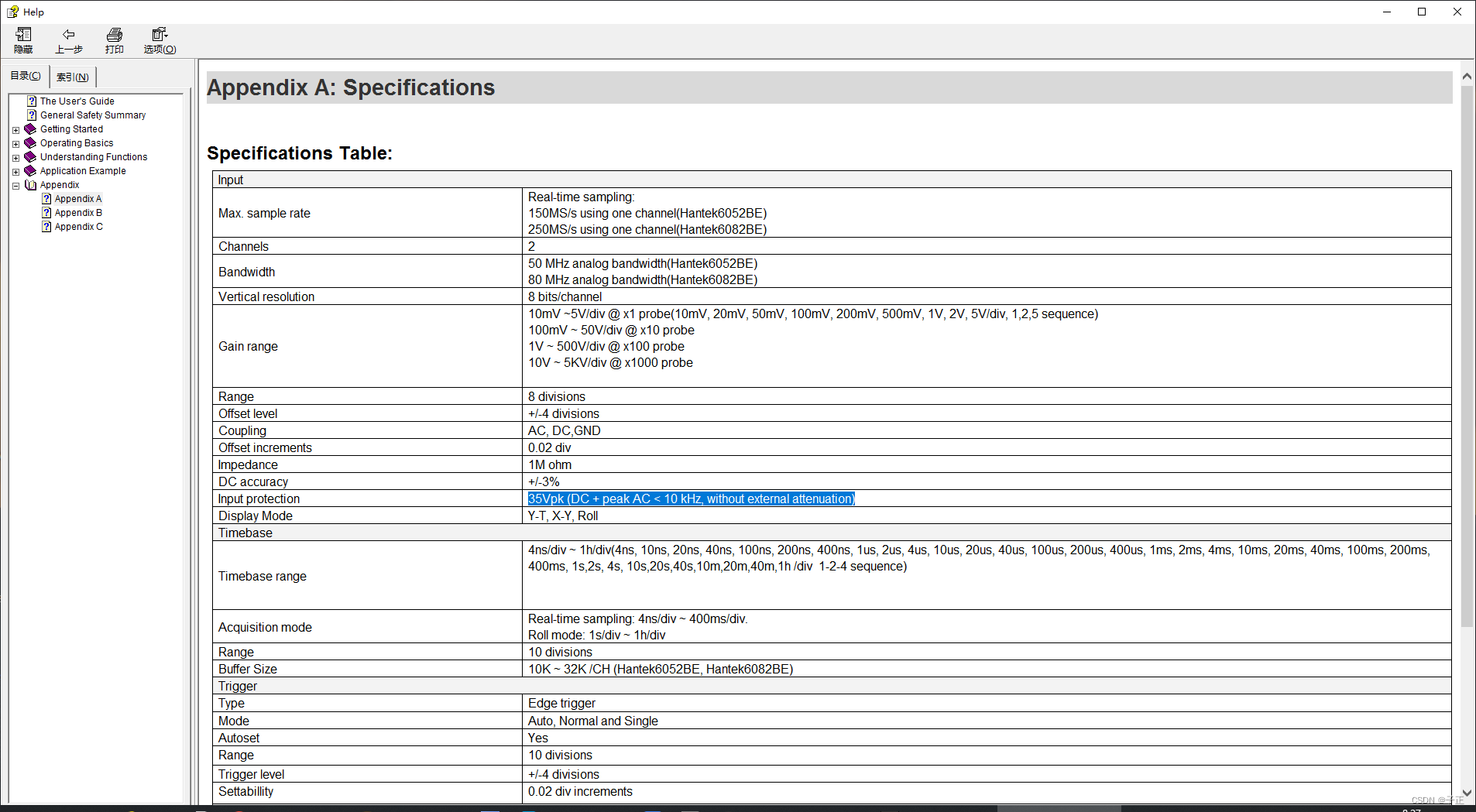

首先看示波器参数：

 输入阻抗1M欧，输入保护电压是Vpk=35V

这里有两个要点：第一是输入阻抗；有同事跟我提醒，如果是1M的阻抗就问题不大，有的设备的输入阻抗很低，比如只有75欧，这种时候，一旦接入信号过载，就会很危险，因为此时检测电路的功率U^2/R会上升地很快，很容易烧毁。另外，注意，设备标称的输入保护电压。过流保护电压和量程电压是两个概念。

Vpk=35V ， 注意它不是Vpp，对应的有效值大概在35*0.707= 24V左右。Vpp=35*2 = 70V

我手里的示波器，有两个通道，为了便于使用，它的Ch1 -Ch2的量程差一倍【并不是，似乎是软件的一个显示bug.不过这个想法足以申请专利。当然，现在已经不行了】，通道一的满量程，大概是最高垂直档位是5V，8格就是40伏，这是Vpp，换算为Vpk是20伏，与保护值Vpk 35V，尚且留有75%的余量。所以，实际上它能够测量的最大信号,会再外延出去75%。

在接入10x探针的情况下，通道1最大档显示范围是40V Vpp信号。而通道2的最大档位可以达到400V Vpp，保护电压是400*1.75= Vpp 700V，单相交流电的信号是220V，但是是这是有效值.Vpp = 220*1.414*2 = 622V。所以，这款示波器在通道2最高档位，10倍探针，就接入信号来看，可以接入市电。

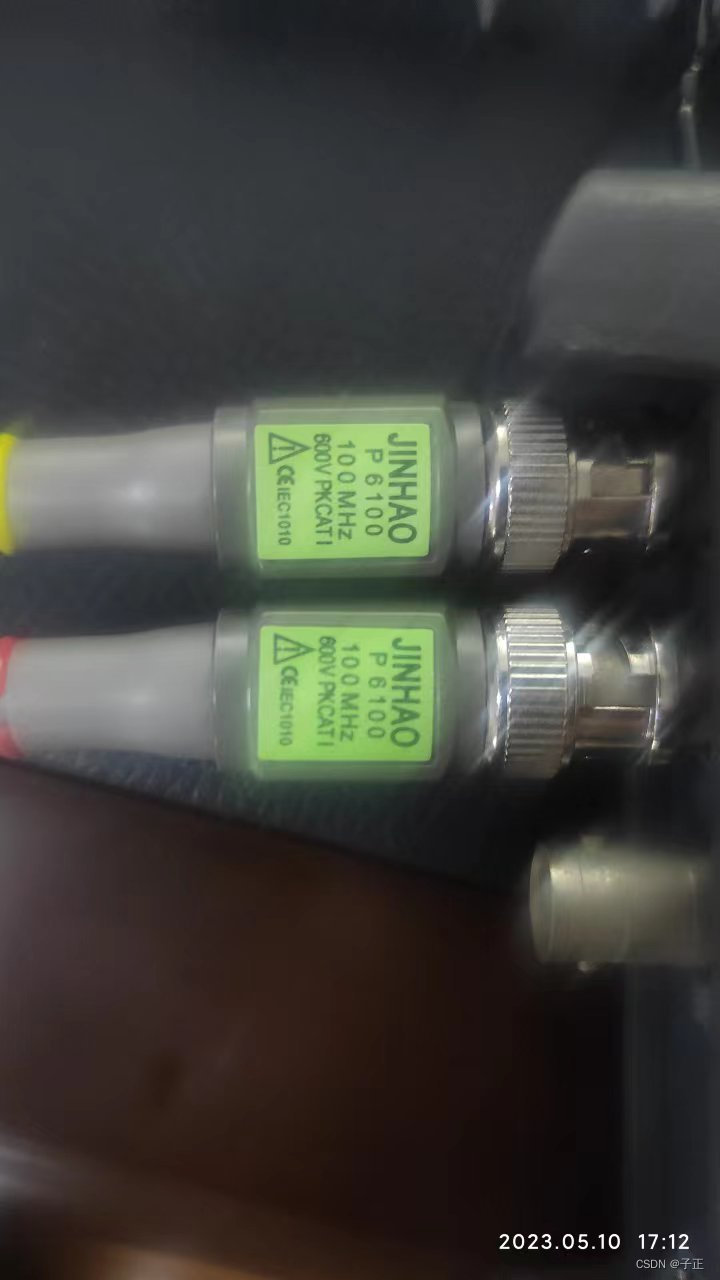

还需要考虑探针的耐压能力：

探针的耐压值一般是600Vpk = 1200Vpp，1200 Vpp>=622Vpp所以也可接入。

但是对于三相电的相电压：Vpp = 380*1.414*2 = 1097V，这个值，探针可以承受，示波器输入端口最高档位已经过流，不可接入。此时必须考虑分压，然后才能接入。

我最终是使用一个变压器，将380降至36V接入的。变压器再上升一个档位就是220V，那个时候，虽然信号可接入示波器，但是测量值已经超量程。已无法进行测量了。
