1. 转速推定:

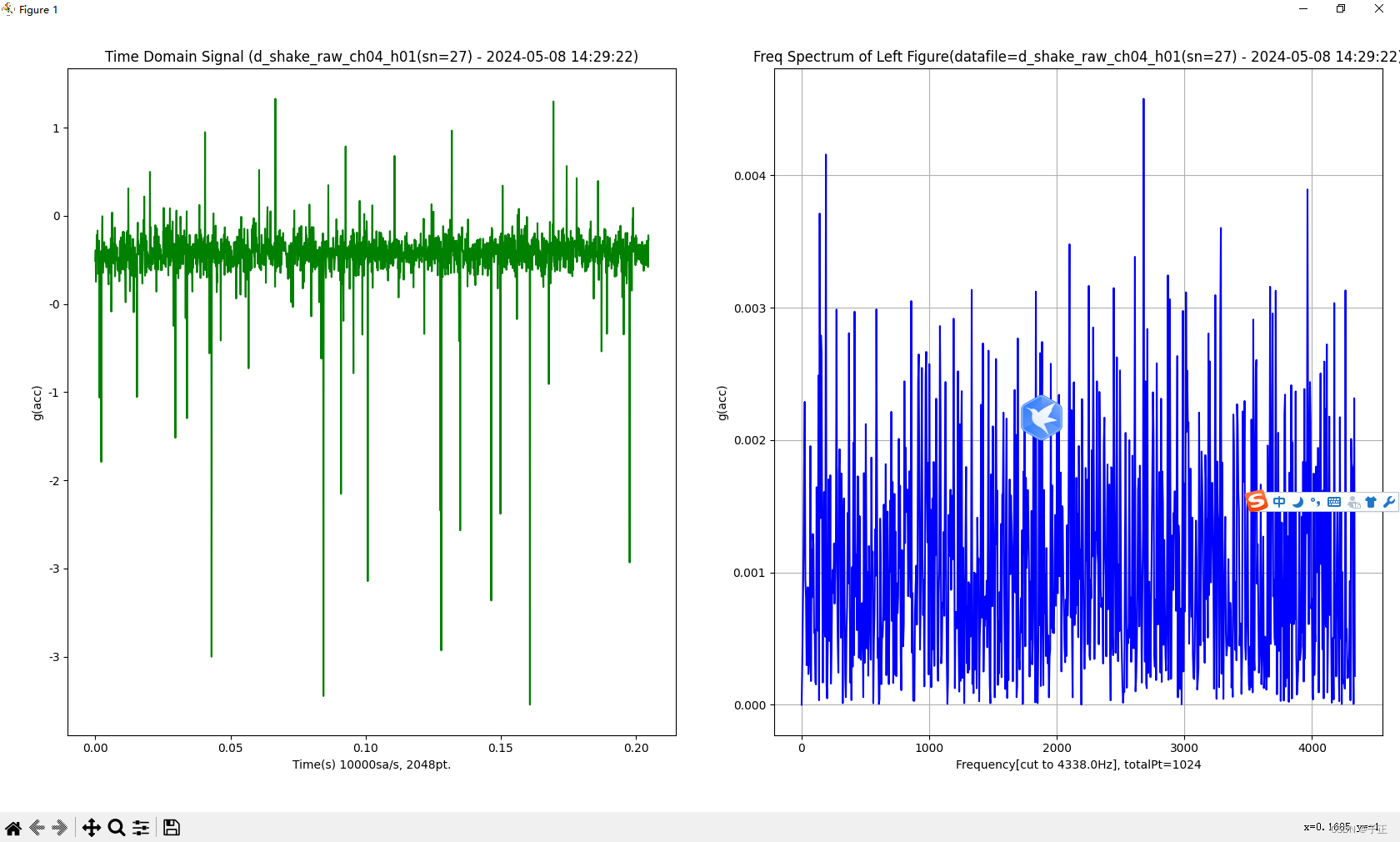

这是电机振动时域图,我们假定此时的转速为:244.05.
此时减速箱全频域图:
2.推导第一级齿轮振动
第一级可能的齿数为:第[0]级齿轮的可能齿数:[ 8 9 10 11 12 13 14 15 16 17 18]

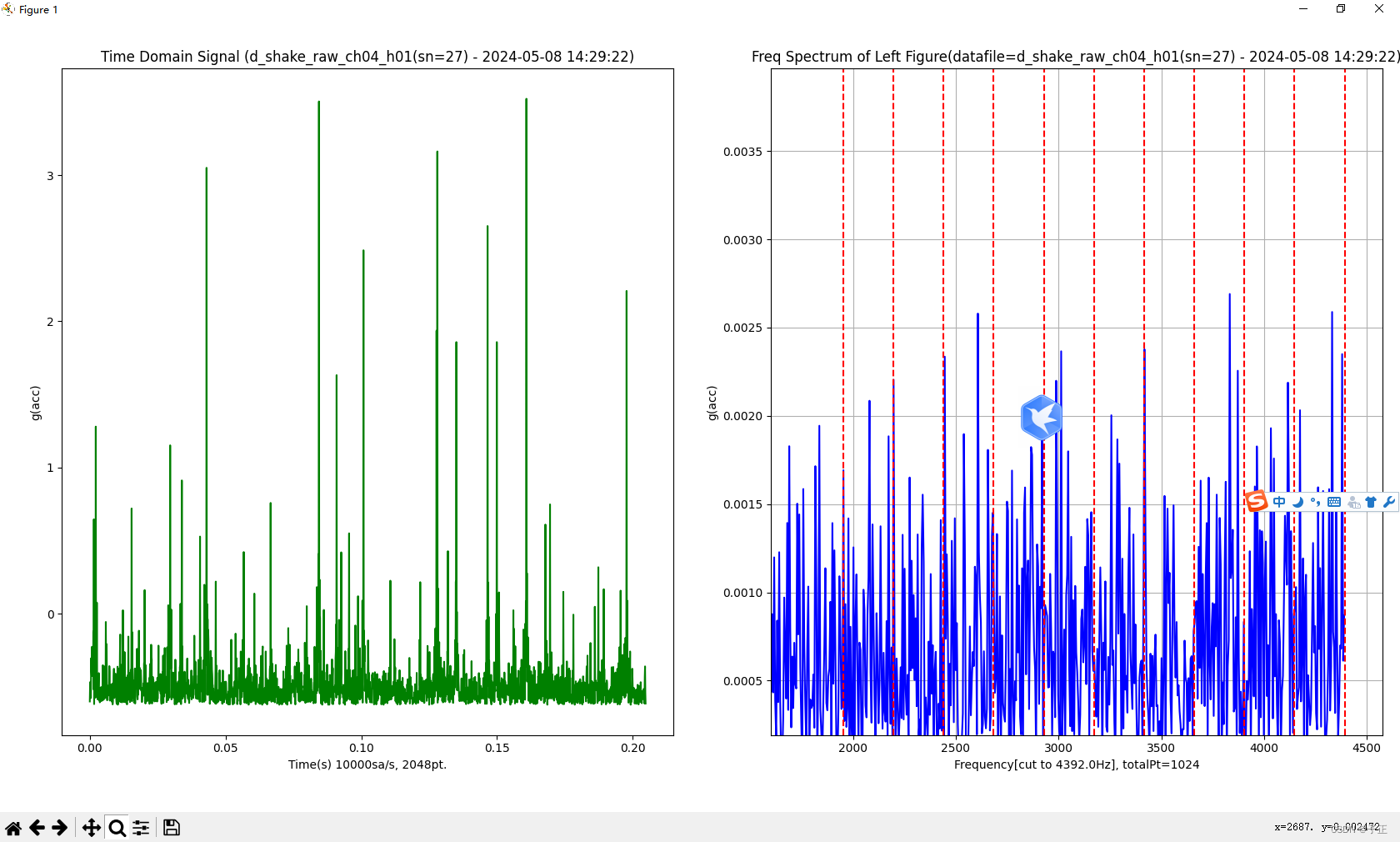

取减速机输入轴包络:
频谱中,我标记出了可能的齿谱线位置.
我们在看看输出轴的谱线,他应该在:
244.05/ 27.71 = 8.8Hz
我们的频率分辨率:
(10000, 2048),大概是5Hz
3.齿轮箱输出轴
输出轴频点固定,尝试从输出轴再次倒退:
<待续...>
